Armování

Uzemňovací body a propojovací svorky pro vyrovnání potenciálů, uzemnění a průchody stěnou pro zajištění spolehlivých prostupů do objektu. Svorky na armování schopné vést bleskové proudy pro spojení armování s uzemňovací soustavou.

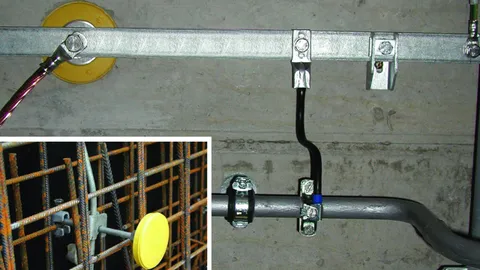

Uzemňovací body

Pro betonové stavby, propojení svodů s armováním objektu nebo s uzemňovací soustavou pro potřeby vytvoření ochranného nebo funkčního systému vyrovnání potenciálů bez rizika koroze.
Pro dvojité připojovací závity M10 a M12 je třeba dodržet minimální délku závitu šroubů:
35 mm pro M10 (délka závitu 40 mm)
15 mm pro M12 (délka závitu 20 mm)

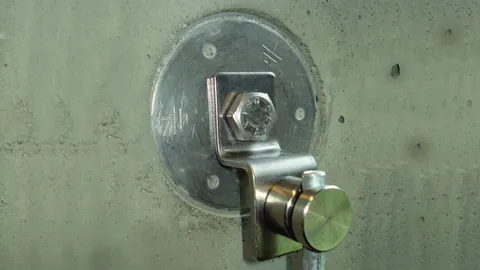

Pevné uzemňovací body s pružnou připojovací svorkou

Pro betonové konstrukce jako pružné antikorozní připojení na uzemňovací soustavu pro ochranné vyrovnávání potenciálu a/nebo funkční vyrovnání potenciálů svodů, např. výztuž budov.

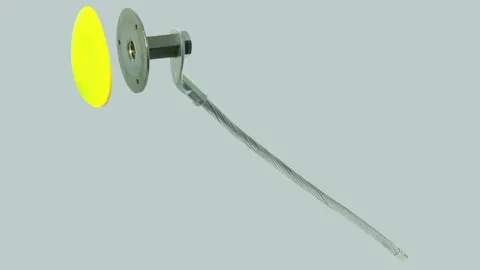

Uzemňovací bod M16

S připojovacím závitem M16 je přizpůsoben vysokému proudovému zatížení (50 Hz), např. k propojení okružního vedení pro vyrovnání potenciálů s uzemněním elektrických zařízení se jmenovitým napětím nad 1 kV (uzemnění trafostanice).

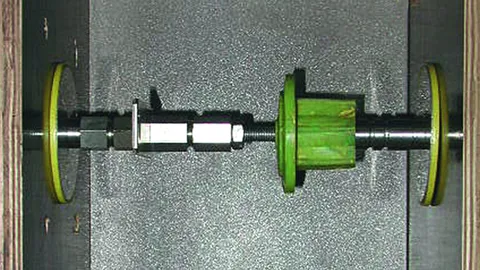

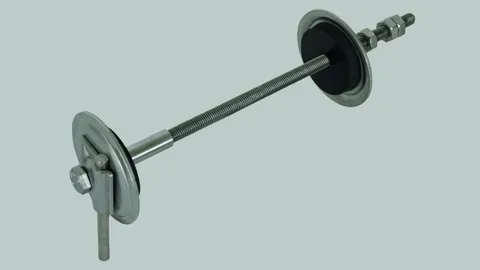

Průchodky do základu a stěny

S nerezovou svorkou MV (V4A) pro dráty 8 – 10 mm.
Pro vodotěsný průchod uzemňovacích vodičů nebo vodičů ekvipotenciálního vyrovnání stěnami objektu; s nerezovou závitovou tyčí M10.

Provedení pro dodatečnou montáž do otvoru (Ø 14 mm) nebo do připraveného bednění základů a stěn.
Průchodka je testována tlakem vodního sloupce 1 bar, což odpovídá hloubce ponoření ve stojaté vodě 10 m.

Vodotěsné průchodky do bílé vany

Pro instalaci do bednění.
Je určena pro vodotěsný průchod stěnami, např. pro propojení obvodového zemniče s ekvipotenciální přípojnicí nebo vodičem potenciálového vyrovnání v základech.

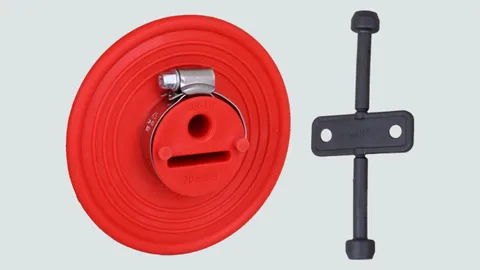

Těsnicí manžeta pro kruhové a ploché vodiče

Voděodolná těsnicí manžeta pro kruhové vodiče (Ø 8–10 mm) a ploché vodiče (30 x 3,5 mm) u vodotěsných základových desek / stěn (např. bílá vana).

S kontrolním momentovým klíčem pro snadné utažení dvou nerezových upínacích pásků.

Testováno MPA do 5,0 barů, odolnost proti metanu, odolnost vůči radonu (podle FHRK dokumentu MB 101)

Směrnice WU: Třída zátěže 1 + 2

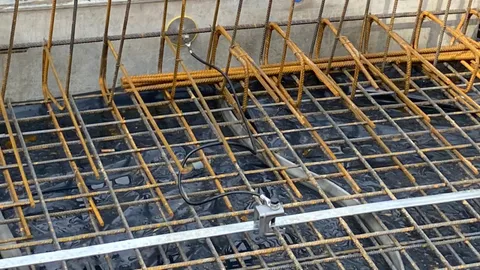

Svorky pro připojení uzemňovacích bodů k armování

Pro propojení armovacích prutů s příchytkou.
Pro dráty nebo uzemňovací body se současným upevněním k bednění.

Spojení:
(II) = paralelní
(+) = křížové

Koncovky

Pro přišroubování k uzemňovacímu bodu, pro připojení např. ekvipotenciální přípojnice nebo připojení částí konstrukce (např. ocelové nosníky) pomocí šroubů.

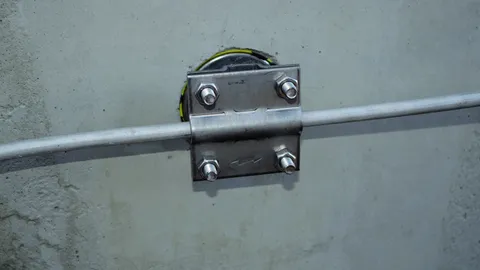

Připojovací svorky se svorníkem

Pro připojení drátů a pásků k uzemňovacím bodům se závitem M10/12 (např. obj. č. 478 011, 478 200) a závitem M16 (obj. č. 478 027).
Provedení s připojovacím závitem M10 je možné přišroubovat i na zadní stranu uzemňovacího bodu (bez připojovací osy), např. pro plochý pásek.

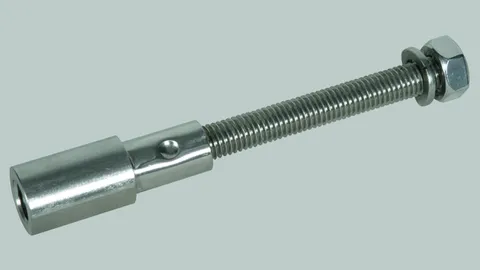

Závitový adaptér

Pro připojení na uzemňovací body se závitem M10, kontramatkou a pérovou podložkou, vhodné pro průchod zateplovacími systémy.

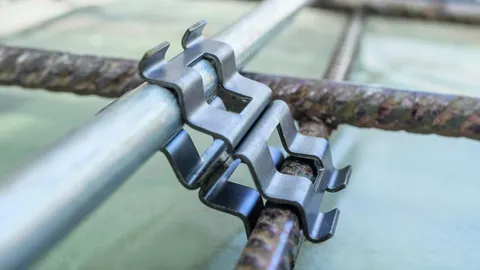

Svorka na armování DEHNclip

Podle DIN 18014 „Uzemňovací soustavy staveb – plánování, provádění a dokumentace“ musí být vodič vyrovnání potenciálů / základový zemnič připojen k výztuži základové desky každé 2 metry.

Svorky slouží k propojení kari sítí nebo výztuží s kulatými nebo plochými vodiči.
Spojení: (II) = paralelní (+) = křížové

Rychle a bezpečně:
Svorka na armování DEHNclip umožňuje rychlé spojení zemniče s armováním, a to bez použití nářadí. Svorka DEHNclip je zkoušena na schopnost vést bleskový proud 50 kA (10/350 μs) podle DIN EN 62561-1.

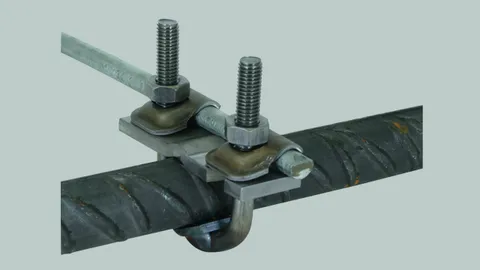

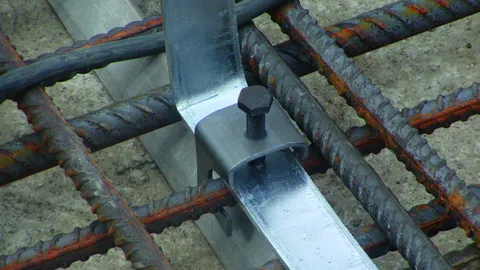

Spojovací svorky pro armování

Podle DIN 18014 „Uzemňovací soustavy staveb – plánování, provádění a dokumentace“ musí být vodič vyrovnání potenciálů / základový zemnič připojen k výztuži základové desky každé 2 metry.

Svorky slouží k propojení kari sítí nebo výztuží s kulatými nebo plochými vodiči.
Spojení: (II) = paralelní (+) = křížové

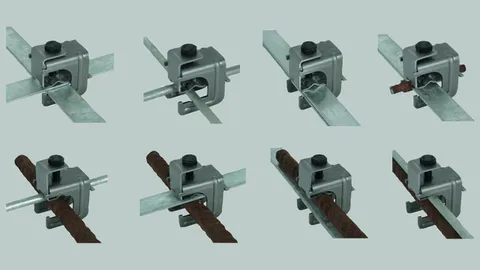

Spojovací svorky pro základový zemnič

Pro spojování drátů a pásků základového zemniče.
Spojení vodičů "T", křížové a paralelní, bez nutnosti nasouvání na vodiče.

Spojení:
(II) = paralelní
(+) = křížové

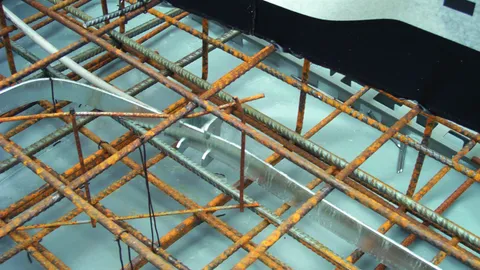

Spojovací svorky pro základový zemnič a armovací pruty

Pro spojování drátů a pásků základového zemniče nebo ocelových rohoží a armování s dráty a pásky.

Spojení:
(II) = paralelní
(+) = křížové
