Průchodky do základu a stěny

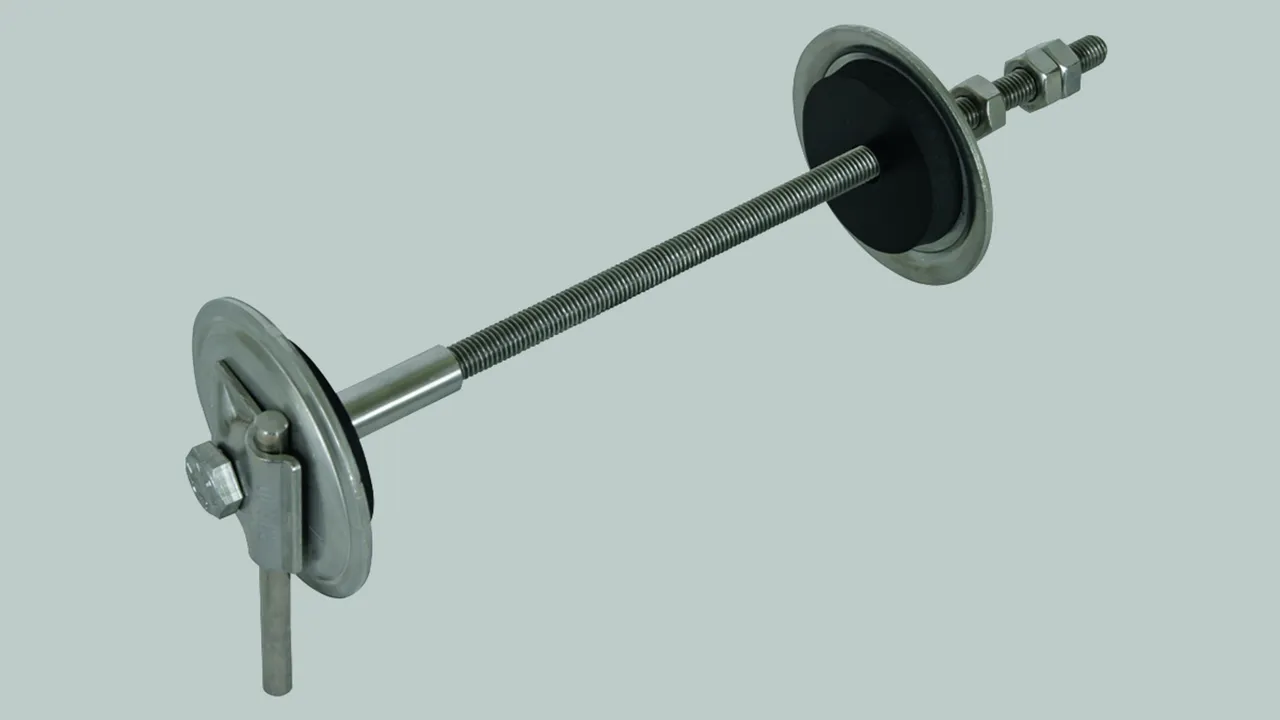

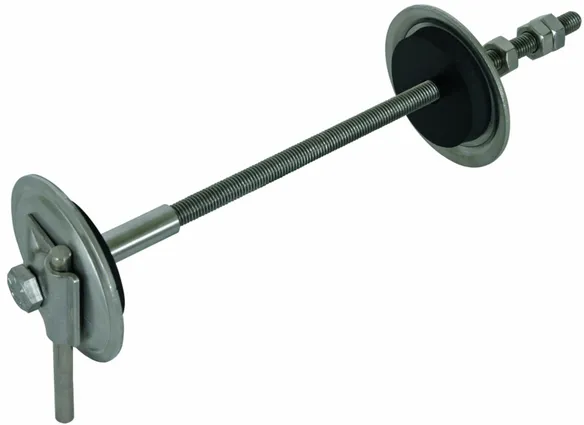

S nerezovou svorkou MV (V4A) pro dráty 8 – 10 mm.
Pro vodotěsný průchod uzemňovacích vodičů nebo vodičů ekvipotenciálního vyrovnání stěnami objektu; s nerezovou závitovou tyčí M10.

Provedení pro dodatečnou montáž do otvoru (Ø 14 mm) nebo do připraveného bednění základů a stěn.
Průchodka je testována tlakem vodního sloupce 1 bar, což odpovídá hloubce ponoření ve stojaté vodě 10 m.

Průchodka je vybavena připojovacími svorkami MV, všechny součásti, přicházející do styku se zemí, jsou v nerezovém provedení (V4A).
Vodotěsnost je zajištěna přitlačením neoprenových kroužků na stěnu (pevná a volná příruba).
Instalaci může provést jeden montér z vnitřku objektu. Pomocí kontramatky (uvnitř) je možno po pevném utažení zajistit závitovou tyč proti povolení matice.

3 Produkty

Obj. č. 478410 EWD MVK8.10 M10 L100 300 V4A

GTIN 4013364136335, Číslo celního sazebníku (EU): 85359000, Váha brutto: 580.00 g, Balící jednotka: 10.00 ks

Staré provedení

Vyobrazení

Další informace

Průchodky do základu a stěny s MV svorkou, nerez (V4A)
Průchodky do základu a stěny
pro vodotěsný průchod uzemňovacích vodičů
nebo vodičů ekvipotenciálního vyrovnání zdmi a stěnami
s nerezovou závitovou tyčí M10
Průchodka je testována tlakem vodního sloupce 1 bar,
což odpovídá hloubce ponoření ve stojaté vodě 10 m

Délka průchodky: 100 - 300 mm
Materiál talířů: nerez (V4A)
Číslo materiálu: 1.4571 / 1.4404 / 1.4401
Zkratový proud (AC 50 Hz/DC): 2,7 kA
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: EWD MVK8.10 M10 L100 300 V4A
Obj. č.: 478410
nebo rovnocenný.

Certifikáty



Technické informace

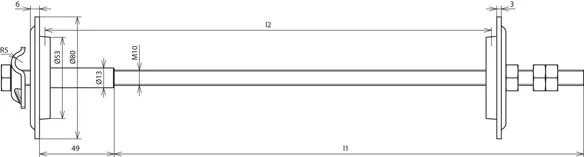

Délka průchodky (l2) 100 - 300 mm
Délka závitové tyče (l1) 308 mm
Těsnění Neopren
Průměr těsnění 80 mm
Materiál talířů nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 2,7 kA
Norma ČSN EN 62561-1

Produkt 478410 byl přidán na seznam.

K seznamu

Produkt 478410 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 478430 EWD MVK8.10 M10 L300 500 V4A

GTIN 4013364136342, Číslo celního sazebníku (EU): 85359000, Váha brutto: 680.00 g, Balící jednotka: 5.00 ks

Staré provedení

Vyobrazení

Další informace

Průchodky do základu a stěny s MV svorkou, nerez (V4A)
Průchodky do základu a stěny
pro vodotěsný průchod uzemňovacích vodičů
nebo vodičů ekvipotenciálního vyrovnání zdmi a stěnami
s nerezovou závitovou tyčí M10
Průchodka je testována tlakem vodního sloupce 1 bar,
což odpovídá hloubce ponoření ve stojaté vodě 10 m
Délka průchodky: 300 - 500 mm
Materiál talířů: nerez (V4A)
Číslo materiálu: 1.4571 / 1.4404 / 1.4401
Zkratový proud (AC 50 Hz/DC): 2,7 kA
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: EWD MVK8.10 M10 L300 500 V4A
Obj. č.: 478430
nebo rovnocenný.

Certifikáty



Technické informace

Délka průchodky (l2) 300 - 500 mm
Délka závitové tyče (l1) 508 mm
Těsnění Neopren
Průměr těsnění 80 mm
Materiál talířů nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 2,7 kA
Norma ČSN EN 62561-1

Produkt 478430 byl přidán na seznam.

K seznamu

Produkt 478430 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 478450 EWD MVK8.10 M10 L500 700 V4A

GTIN 4013364136359, Číslo celního sazebníku (EU): 85359000, Váha brutto: 780.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Průchodky do základu a stěny s MV svorkou, nerez (V4A)
Průchodky do základu a stěny
pro vodotěsný průchod uzemňovacích vodičů
nebo vodičů ekvipotenciálního vyrovnání zdmi a stěnami
s nerezovou závitovou tyčí M10
Průchodka je testována tlakem vodního sloupce 1 bar,
což odpovídá hloubce ponoření ve stojaté vodě 10 m
Délka průchodky: 500 - 700 mm
Materiál talířů: nerez (V4A)
Číslo materiálu: 1.4571 / 1.4404 / 1.4401
Zkratový proud (AC 50 Hz/DC): 2,7 kA
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: EWD MVK8.10 M10 L500 700 V4A
Obj. č.: 478450
nebo rovnocenný.

Certifikáty



Technické informace

Délka průchodky (l2) 500 - 700 mm
Délka závitové tyče (l1) 708 mm
Těsnění Neopren
Průměr těsnění 80 mm
Materiál talířů nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 2,7 kA
Norma ČSN EN 62561-1
