Mobilní telekomunikační sítě
Zajištění dostupnosti,
ochrana zaměstnanců.
Zajištění dostupnosti,
ochrana zaměstnanců.
Díky komplexním konceptům ochrany pro všechny vysílače mobilních operátorů umožňují řešení od společnosti DEHN bezpečný provoz a vysokou dostupnost sítí a snižují náročnost údržby.
Zajišťujeme spolehlivou ochranu systémů, napájení a přenosu dat a zejména Vašich zaměstnanců před účinky blesků a přepětí. Umožňujeme nepřetržitou komunikaci i v náročných podmínkách.
Řešení ochrany DEHN pro mobilní telekomunikaci
Seznamte se podrobně s naším řešením ochrany nebo použijte výběr řešení ochrany pro specifickou volbu produktu Vaší konkrétní aplikace.
Umístění na střeše
Integrace rádiového systému do stávajícího systému ochrany před bleskem nebo samostatná instalace v závislosti na požadavcích.
Umístění na stožáru
Ucelená ochrana pro bezporuchový provoz snižuje servisní náročnost
Ochrana systémů AC
Efektivní ochrana Vaší bezdrátové technologie proti přepětí na straně napájení
Ochrana systémů DC
Optimální ochrana aktivního bezdrátového anténního systému a napájení
Služby DEHN
Nabízíme nejen vhodná řešení, ale také Vás jako provozovatele, instalátora nebo dodavatele mobilních telekomunikačních systémů podpoříme našimi službami.
Koncepce & plánování
Plánujete rozsáhlejší instalace, potřebujete konzultaci nebo pomoc s plánováním? Rádi Vám pomůžeme.
Zkušební & testovací centrum
V našem testovacím centru můžeme Vaše systémy důkladně otestovat, přezkoušet a zoptimalizovat.
Mobilní telekomunikace – soubory ke stažení
Potřebujete více informací nebo jiný formát dokumentu? Neváhejte nás kontaktovat.
| Brožura | DEHN chrání mobilní telekomunikační systémy | Stručný přehled všech řešení ochrany a produktů | .pdf 1.6 MB |
| Brožura | Základový zemnič | Bezúdržbová uzemňovací soustava | .pdf 3.0 MB |
| Pomůcka pro výběr | Výběr produktu mobilní telekomunikace | Jednoduchý výběr produktu prostřednictvím QR kódu nebo seznamu | .pdf 1.6 MB |
| Leták | Základový zemnič | Základový zemnič podle DIN 18014 | .pdf 329 KB |
| Formulář | Zkušební protokol | Dokumentace a měření spojitosti uzemňovací soustavy | .pdf 524 KB |
| Praktické řešení | Krokové napětí | Krokové a dotykové napětí | .pdf 984 KB |
| Návrh ochrany | Ochrana mobilních telekomunikačních systémů (4G/LTE) | Detailní, kompaktní řešení ochrany | .pdf 2.8 MB |
Nejvýznamnější produkty DEHN pro oblast mobilní telekomunikace
Přesvědčte se sami. Nabízíme komplexní a rozumně sladěný ucelený sortiment výrobků pro ochranu systémů mobilní telekomunikace, který umožní efektivní plánování, nákup, instalaci a údržbu.

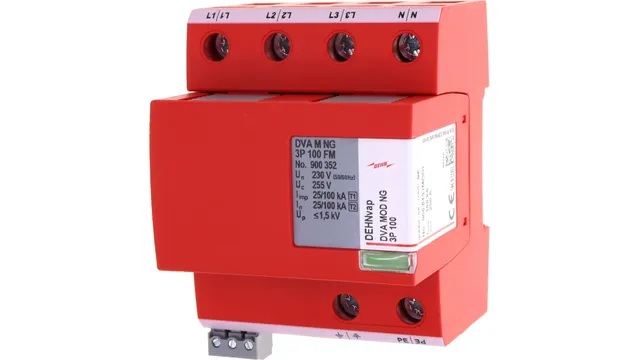

900352
DEHNvap DVA M NG 3P 100 FM
Kombinovaný svodič poslední generace optimálně kombinuje malou prostorovou náročnost pouhých 4 TE s komfortem modulárního ochranného zařízení.
/https://dxeifbnwdc27t.cloudfront.net/image/868612809735/image_qgs9bcff7d24379pmkh1hho359)

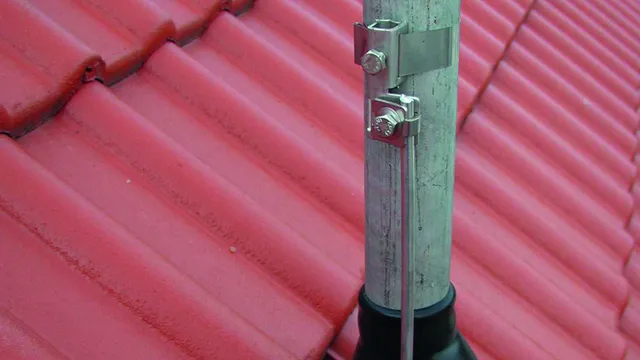

Uzemnění antén
Optimalizované komponenty pro uzemnění antén zabezpečují profesionální instalaci a provoz anténních systémů.

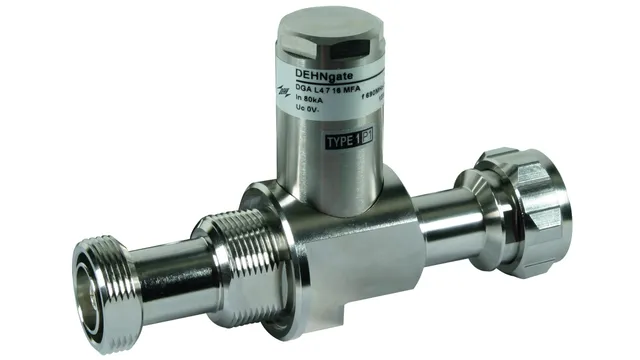

929148
DEHNgate
Přepěťová ochrana pro koaxiální vedení s různými přenosovými výkony a frekvenčními rozsahy.

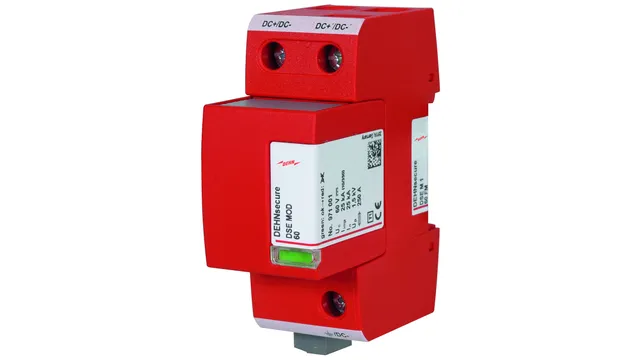

971126
DEHNsecure DSE M 1 60 FM
vKoordinovaný svodič bleskových proudů optimalizovaný pro bezpečný provoz ve stejnosměrných sítích.

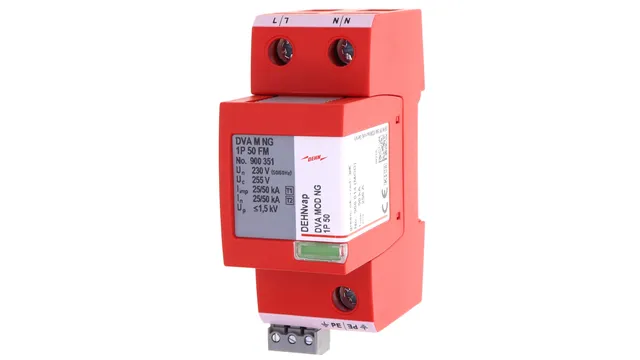

900351
DEHNvap DVA M NG 1P 50 FM
1+1 kombinovaný svodič poslední generace optimálně kombinuje malý nárok na prostor pouhé 2 TE s komfortem modulárního ochranného zařízení.

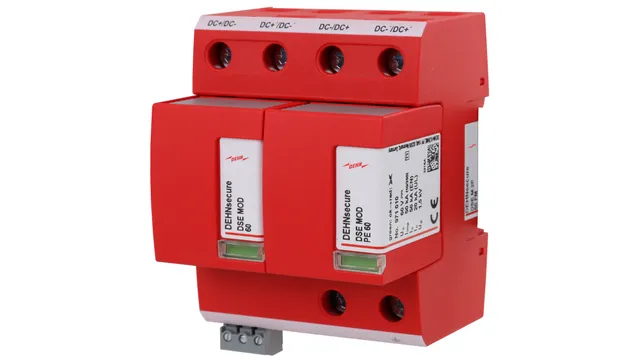

971226
DEHNsecure DSE M 2P 60 FM
Koordinovaný svodič bleskových proudů optimalizovaný pro bezpečný provoz ve stejnosměrných sítích.
Reference
DEHN chrání aktivní komponenty na zařízeních LTE společnosti Vodafone
OVP Box byl vyvinut na míru jako systémové řešení pro integraci ochrany před bleskem a přepětím. Odolnost proti bleskovému proudu byla ověřena laboratorními testy.
Reference – soubory ke staženíFAQs
Budova nemá systém ochrany před bleskem, ale chceme na ni umístit telekomunikační stanici. Je nutné majiteli na jeho dům instalovat systém ochrany před bleskem?
Za normálních okolností ne. Pokud není instalován systém ochrany před bleskem a nepřivádíte do budovy bleskové proudy / dílčí proudy, pak nainstalujte anténní uzemňovací soustavu podle německé normy DIN VDE 0855-300. To odpovídá současným předpisům a také dokumentu německého výboru pro ochranu před bleskem a výzkum blesků (ABB) č. 16 (https://www.vde.com/en/lightning-protection). Důležité: je třeba dodržovat prováděcí nařízení provozovatele sítě.
Vodič HVI je na profilové liště C přímo vedle elektrického vedení. Je to přípustné?
Vodič HVI smí být upevněn pouze (!) materiálem určeným k tomuto účelu. V takovém případě je přípustné vedení kabelu přímo vedle elektrického vedení. Je však třeba brát v úvahu, že i přesto vzniká elektromagnetické pole, které způsobí indukci proudu do elektrického vedení a může vést k velkému poklesu napětí. Z tohoto důvodu musí být elektrické vedení na začátku a na konci vybaveno zařízeními přepěťové ochrany (např. DEHN DSE M2P 60 FM (při -48V) a DEHN DVA CSP 3P 100 FM při síťovém napětí).
Ve stávajícím systému máme uzemnění antény podle německé normy DIN VDE 0855-300. Nyní chceme doplnit novou technologii. Je nutné ji instalovat izolovaně?
Systém ochrany před bleskem na střeše je z roku 1999, ale je dosud v pořádku a funkční. Musím jej nyní přestavět z důvodu výměny antény na aktuální technologii?
Na stožár v ochranném prostoru stávajícího systému jsme umístili další anténu. Znamená to, že jsme přišli o ochranu stávající stavu?
Ne, ochrana stávajícího stavu zůstává platná.
Nové přívodní vedení musí procházet budovou (komínem). Co je nutné zohlednit v souvislosti s instalací a dodržením dostatečné vzdálenosti?
Musíte zajistit dodržení dostatečné vzdálenosti, lépe řečeno „zabránit přeskokům“, po celé délce vedení skrz budovu. Protože to obvykle nelze dodržet, měli byste ověřit, zda přece jen není možná instalace vně budovy. V opačném případě je nutné instalovat samostatný (izolovaný) systém ochrany před bleskem.
V průběhu přestavby byl anténní nosič prodloužen o 1 m, vodič HVI je nyní příliš krátký, mohu ho jednoduše znovu připojit nebo prodloužit?
NE! Žádný z typů vodičů produktové řady HVI, které jsou v současnosti na trhu, není možné prodloužit. Zde bude patrně nutné položit nový vodič. Můžete však ověřit, zda není možné „přemístit“ celou oblast koncovky pomocí 8mm Al drátu a získat tak „chybějící metr“ tímto způsobem.
Mohu se při použití vodiče HVI obejít bez zapojení zařízení přepěťové ochrany?
Ne. Při správném použití může vodič HVI pouze zajistit, že vysoké napětí ve vodiči je izolováno a nedochází k přeskokům. I zde platí fyzikální zákon, podle něhož každý vodič, kterým protéká proud, vytváří magnetické pole, a tím induktivně působí na své okolí. Proto musí být systémy vodičů v blízkosti chráněny proti přepětí.
