DEHNcon-H

Systém pro oddálenou jímací soustavu vysílacích/přijímacích zařízení (satelitní/terestrické antény) nebo pro celé budovy, resp. jejich části.

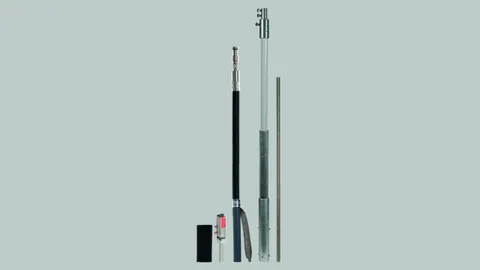

DEHNcon-H

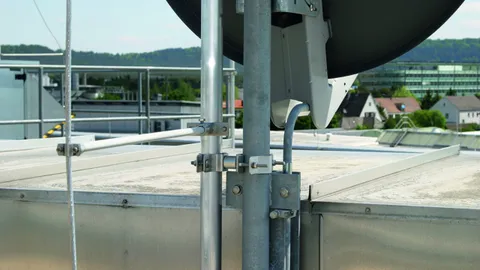

Systém oddálených jímačů pro umístění na anténní stožáry s instalovanými přijímacími nebo vysílacími anténami, nebo na budovách, případně jejich částech.
Opticky přizpůsobené provedení díky uložení vodiče HVI light do podpůrné trubky, malé rozměry podpůrné trubky (hliníková trubka 40 x 5 mm/GFK trubka 30 x 3 mm) s malou hmotností celé sestavy, což umožňuje montáž na stávající anténní stožáry.
Oblast koncovky, určená pro připojení na ekvipotenciální vyrovnání, je uložena uvnitř podpůrné trubky a je vyvedena flexibilním nerezovým páskem na jejím spodním konci.

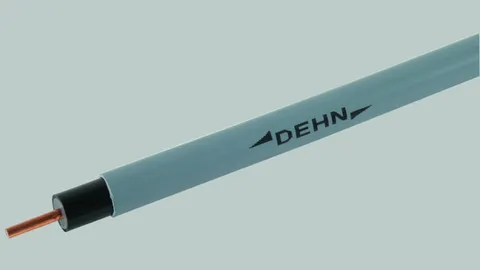

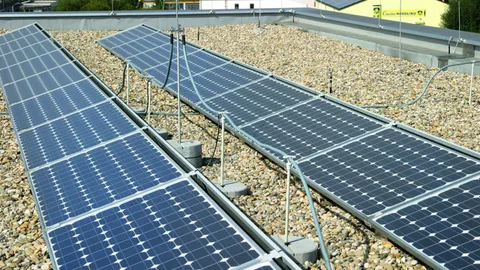

Vodič HVI light

Systém pro dodržení dostatečné vzdálenosti, např. na plochých střechách. Vzhledem k vysokonapěťové izolaci vodiče HVI light je zabráněno nekontrolovaným přeskokům bleskového proudu přes střechu na vnitřní kovové hmoty nebo elektrická zařízení.

Vodič HVI light představuje ekvivalent dostatečné vzdálenosti s ≤ 45 cm (vzduch) nebo s ≤ 90 cm (pevný materiál).

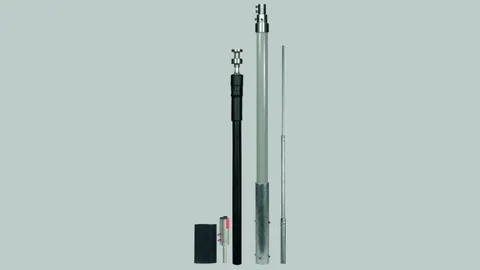

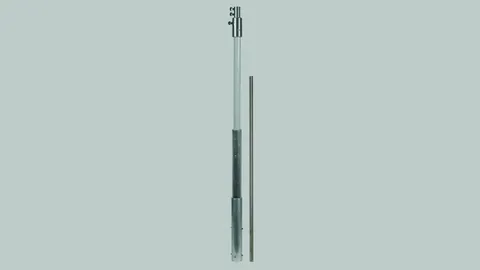

Podpůrné trubky DEHNcon-H pro vodič HVI light

Podpůrné trubky pro vodiče HVI light určené pro sestavení na stavbě, jímací tyč nerez Ø 10 mm.

Připojovací prvky pro DEHNcon-H - vodič HVI light

Příslušenství pro DEHNcon-H

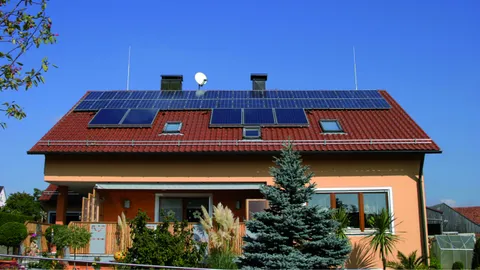

Jímací stožár pro uložení vedení HVI light pod střechou

Pro nasazení na držák jímací tyče do plochy střechy.Jímače jsou opticky přizpůsobenédíky uložení vodiče HVI light do podpůrné trubky. Vodič HVI light prochází trubkou držáku jímací tyče a připevní se k latím/kontralatím na krovech střechy.Výhody:
  • Svod vodičem HVI light je uložen pod střechou - opticky přizpůsobené řešení
  • Vzhledem k nasazení na držák jímací tyče je viditelná pouze jedna trubka
  • Upevnění jímače není ovlivněno zatěží, např. sněhem

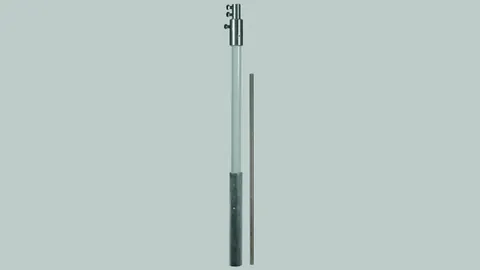

Podpůrná trubka DEHNcon-H pro vodič HVI light, uložení vedení pod střechou

Podpůrná trubka pro vodič HVI light k sestavení na stavbě, nerezová jímací tyč, Ø 10 mm.

Vodič HVI light

Systém pro dodržení dostatečné vzdálenosti, např. na plochých střechách. Vzhledem k vysokonapěťové izolaci vodiče HVI light je zabráněno nekontrolovaným přeskokům bleskového proudu přes střechu na vnitřní kovové hmoty nebo elektrická zařízení.

Vodič HVI light představuje ekvivalent dostatečné vzdálenosti s ≤ 45 cm (vzduch) nebo s ≤ 90 cm (pevný nevodivý materiál).

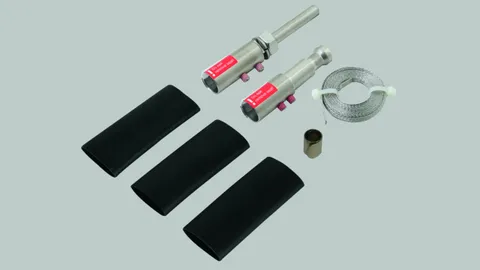

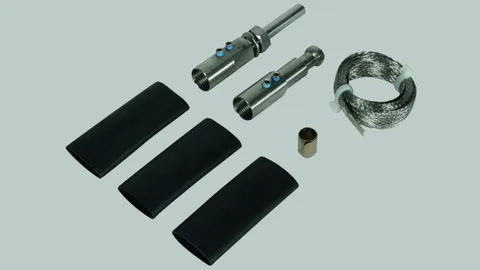

Připojovací prvek pro DEHNcon-H, vodič HVI light

Připojovací sada pro zakončení vodiče HVI light na obou koncích, pro zajištění oblasti koncovky uvnitř podpůrné trubky a připojovací prvek pro připojení na jiné části vnější ochrany před bleskem nebo na uzemňovací soustavu. (Součástí je připojovací vedení PA, kontaktní pružinová objímka a tři smršťovací izolace).

Jímací stožár pro uložení vedení HVI pod střechou

Pro nasazení na držák jímací tyče do plochy střechy,Jímače jsou opticky přizpůsobené díky uložení vodiče HVI do podpůrné trubky. Vodič HVI prochází trubkou držáku jímací tyče a připevní se k latím/kontralatím na krovech střechy.Výhody:
  • Uložení pod střechou - opticky přizpůsobené řešení
  • Nasazení na držák s pouze jednou viditelnou trubkou
  • Upevnění jímače není ovlivněno zatěží, např. sněhem

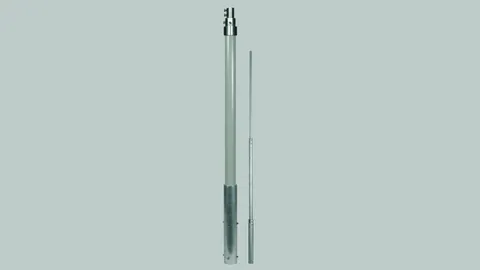

Podpůrná trubka pro vodič HVI, uložení pod střechou

Podpůrná trubka pro vodič HVI pro úpravu na místě, hliníková jímací tyč, Ø 22/16/10 mm.

Použití s držákem na střešní krokve (obj. č. 105 240) nebo držákem na kovové střechy (obj. č. 105 241).

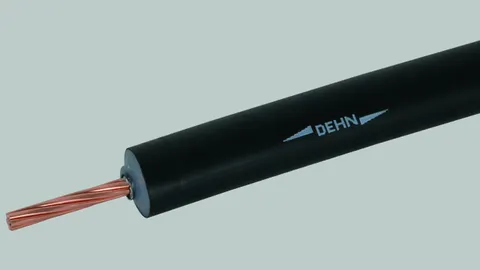

Vodič HVI/HVI long

Vodič s vysokonapěťovou izolací pro dodržení dostatečné vzdálenosti vůči elektrickým a vodivým částem podle ČSN EN 62305-3.

Vodič HVI představuje ekvivalent dostatečné vzdálenosti s ≤ 75 cm (vzduch) nebo s ≤ 150 cm (pevný nevodivý materiál).

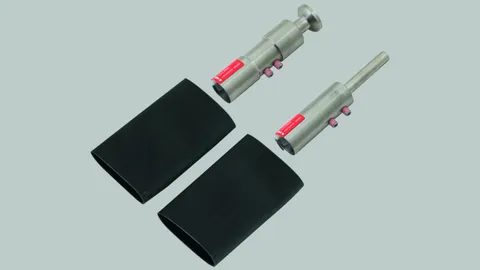

Připojovací prvek pro DEHNcon-H - vodič HVI

Připojovací prvky pro zakončení vodiče HVI long na obou koncích, pro zajištění oblasti koncovky uvnitř podpůrné trubky a připojovací prvek pro připojení na jiné části vnější ochrany před bleskem nebo na uzemňovací soustavu. (Součástí jsou dvě smršťovací izolace).

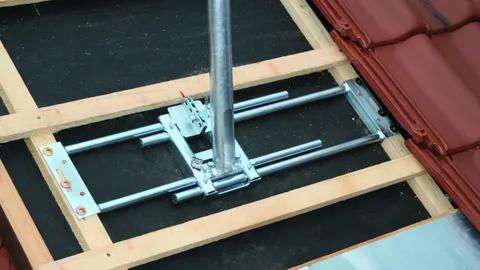

Držák mezi střešní krokve

Pro boční uchycení
  • vodiče HVI light plus vedeného v podpůrné trubce (Ø 40 mm),
  • vodiče HVI vedeného v podpůrné trubce (Ø 50 mm),
  • případně pro upevnění podpůrné trubky a uložení vodiče HVI nebo HVI light plus pod střechou.
Upozornění: Montáž je třeba upřesnit s dodavatelem stavby. Další informace k max. rychlostem nárazového větru naleznete na www.dehn.de

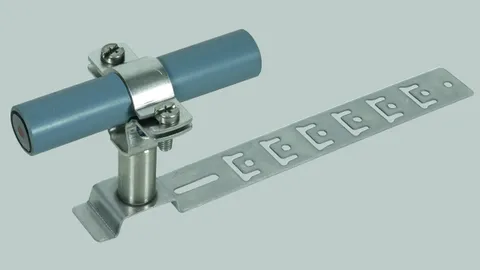

Držák vedení pro uložení na stěny

Držák vedení pro uložení na sedlové střechy a kovové střechy

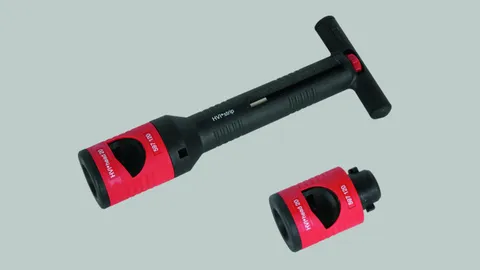

Nářadí na odizolování vodičů HVI light / vodičů HVI light plus / vodičů HVI

Nástroj umožňuje odstranit polovodivý plášť a současně PE izolaci z vodiče HVI light, vodiče HVI (vnější průměr 20 mm).
  • Nástroj tvoří rukojeť s výměnnou hlavou s noži
  • Délku odizolování vodiče HVI light, vodiče HVI light plus, vodiče HVI v krocích po 0,2 mm lze regulovat pomocí krokovacího kolečka na konci rukojeti. Nastavenou délku odizolování lze odečíst na stupnici.
PoužitíNástroj s výměnnou hlavou s noži se nasadí na konec vodiče.Otáčením ve směru hodinových ručiček a lehkým tlakem nástroje se odřízne/odstraní požadovaný kus izolace.Nasazení výměnné hlavy s noži na rukojeť lze provést bez použití nářadí pomocí bajonetové spojky.

Odplášťovací nůž pro vodiče HVI light / vodiče HVI light plus / vodiče HVI

Nůž může být použit k odstranění doplňkové šedé izolace vodičů HVI light a HVI. DEHNhelix se skládá z rukojeti a vyměnitelného třmenu (podle průměru vodiče HVI).

Kabelové nůžky pro vodiče HVI

Kabelové nůžky pro snadné ustřižení vodičů HVI/HVI light (vnější průměr 20/23 mm) a vodičů HVI-power (vnější průměr 27 mm), stejně jako vodičů CUI na požadovanou délku.
Díky speciální konstrukci nůžek mohou být i vícežilové vodiče HVI long a HVI power správně ustřiženy, čímž je usnadněno nasazování připojovacích prvků vodičů HVI.

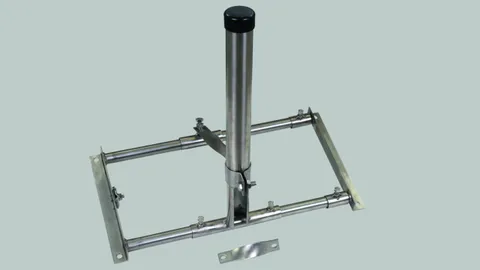

Držák na kovové střechy

Nerezový držák na kovové střechy pro jímací soustavu HVI nebo jímací tyče:

Držák je určen pro kolmou montáž jímacích soustav na kovové střechy do maximálního sklonu střechy až 53°.

K upevnění jímacích tyčí Ø 40 / Ø 50 i pro nasazení podpůrných trubek HVI light plus a HVI s vnitřním uložením vedení.

Upozornění: Montáž je třeba upřesnit s dodavatelem stavby. Další informace k max. rychlostem nárazového větru naleznete na www.dehn.de
