Extrémně dobrý – do posledního detailu
DEHNventil M2
Přístroj DEHNventil M2 vám zaručí maximální výkon na minimálním instalačním prostoru. Flexibilně použitelnéí kombinované svodiče s kompaktním single modulem zajišťují spolehlivou a neustálou ochranu průmyslových nízkonapěťových rozvaděčů. Testované kombinované svodiče typu 1 + 2 + 3 podle normy ČSN EN 61643-11, ed. 2 zajišťují vyrovnání potenciálů při působení bleskového proudu, ochranu před přepětím a ochranu koncových zařízení v jediném přístroji.
Výhody svodiče DEHNventil M2

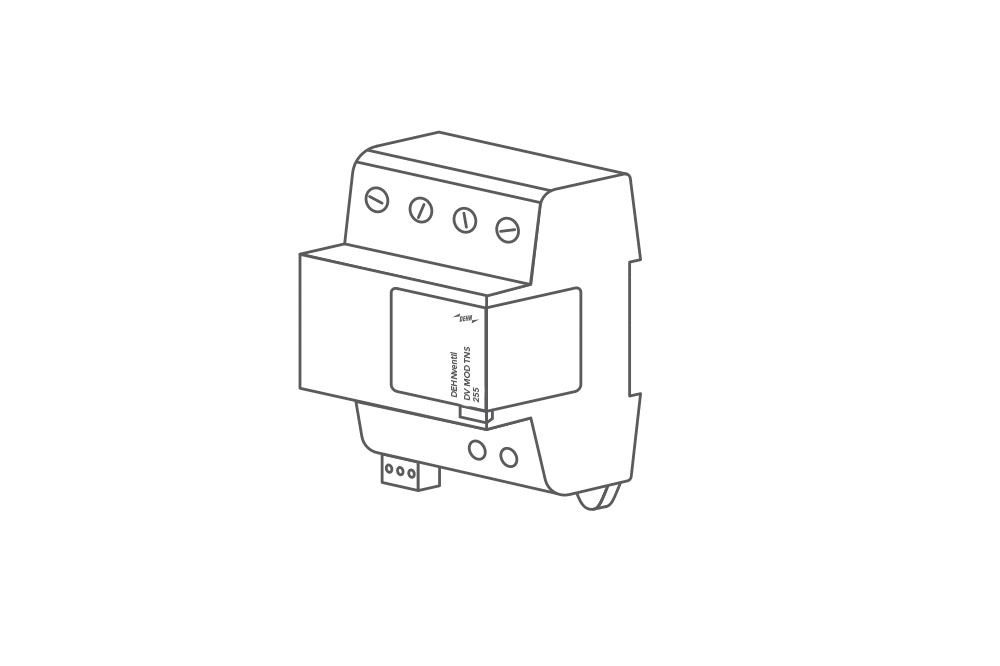

extrémně výkonný
DEHNventil M2 přesvědčuje maximálním výkonem: vysoká odolnost proti impulznímu proudu a zkratová odolnost 100 kAeff, v kombinaci s modulární konstrukcí o velikosti pouhých 4 modulových jednotek.
extrémně rychlý
Integrovaná RAC technologie jiskřiště přináší bezkonkurenční standardy: ve srovnání s jinými technologiemi jiskřiště rychle snižuje bleskové proudy na úroveň, která je bezpečná pro následnou instalaci.
extrémně univerzální
K dispozici pro všechny relevantní síťové systémy (vícefázové, jednofázové), v kompaktním provedení a s flexibilní instalací. DEHNventil M2 je ideální řešení typu „vše v jednom“ pro širokou oblast použití.

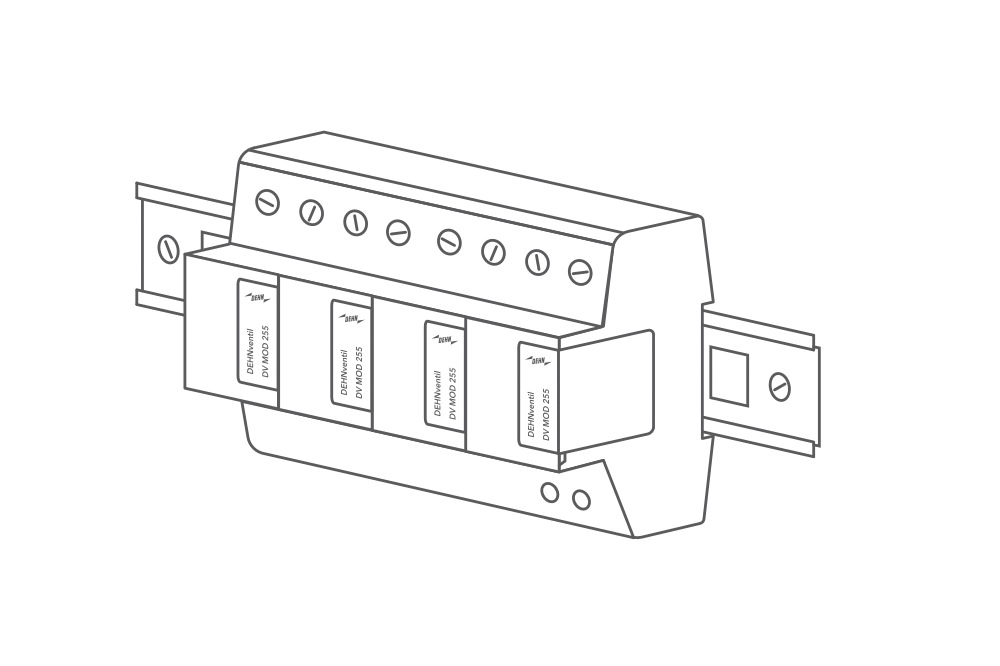

Přehled technických funkcí

1. snadná výměna modulu
2. kontakt dálkové signalizace pro sledování stavu
3. maximální šířka: 4 modulové jednotky
4. 2 připojení PE pro zlepšení ochranné úrovně
Jedinečný výkon
Nikdy dříve nebylo možné dosáhnout tak velkého výkonu na tak malém instalačním prostoru:
Vhodné pro všechny třídy ochrany před bleskem
Kombinovaný svodič typu 1 + 2 + 3 proto bývá první volbou zejména v průmyslovém prostředí při zvýšených technických požadavcích.
Modularita
Zásuvný blok umožňuje rychlou a bezpečnou výměnu. Všechny fáze se nahrazují současně.
Použití v průmyslu
Lze použít v zařízeních se zkratovými proudy až do 100 kAeff.
Nízká zátěž zařízení
Rychlá RAC technologie do značné míry izoluje navazující systém od škodlivých bleskových proudů.
Bezpečná a flexibilní instalace
Sériové zapojení s volitelně dostupnou připojovací svorkou s kolíkem pro flexibilní a bezpečnou instalaci.
Maximální mechanická zatížitelnost
Dokonce i při extrémních zatíženích bleskovými proudy, jako jsou přímé údery do staveb (Itotal = 100 kA pro třídu ochrany před bleskem I).
Ochrana před přepětím v
kompaktním designu
Jedna série, mnoho možností

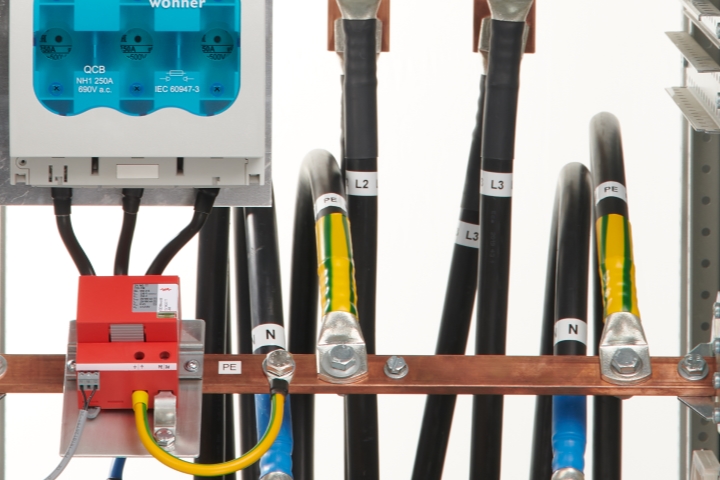

Snadná montáž
Více prostoru v rozvaděči usnadňuje instalaci a zapojení DEHNventilu i sousedních komponentů. Možnost boční montáže umožňuje zachovat délku vedení 0,5 m. Lze instalovat i s otočením o 180°.

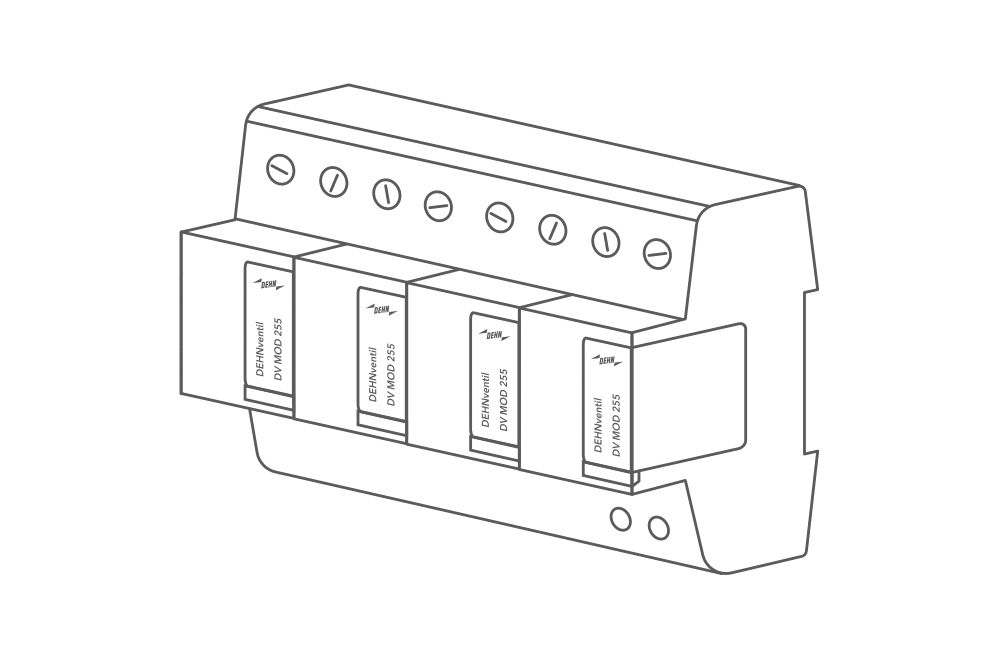

Optimální využití prostoru a nižší náklady
Malá prostorová náročnost DEHNventilu může ušetřit náklady, pokud díky tomu postačí menší rozvaděč. Díky šířce pouhých 4 modulových jednotek vytváří kombinovaný svodič prostorovou rezervu pro další komponenty.
Co je dobré vědět: DEHNventil M2 chrání všechna koncová zařízení do 10 m délky vedení. Odpadají tak náklady na další zařízení a jejich instalaci.
Použití ve všech síťových systémech
Správné řešení každého požadavku
Objevte rozmanitost přístroje DEHNventil M2.
Svodiče přepětí jsou k dispozici pro použití v sítích TNS, TNC, TT a TN.
/www.dehn.cz/store/f/58705502/HDVORSCHAU/956405.jpg)
956405
DEHNventil M2 TN-S
Vícepólový kombinovaný svodič na bázi jiskřiště DEHNventil modular, typ 1 + typ 2 + typ 3 podle ČSN EN 61643-11, složený z jednoho základního dílu a jednoho zásuvného ochranného modulu. Vysoká provozní spolehlivost chráněných zařízení je zajištěna technologií jiskřišť Rapid Arc Control (RAC). Umožňuje ochranu koncového zařízení.
/www.dehn.cz/store/f/58705460/HDVORSCHAU/956305.jpg)
956305
DEHNventil M2 TNC
Vícepólový kombinovaný svodič na bázi jiskřiště DEHNventil modular, typ 1 + typ 2 + typ 3 podle ČSN EN 61643-11, složený z jednoho základního dílu a jednoho zásuvného ochranného modulu. Vysoká provozní spolehlivost chráněných zařízení je zajištěna technologií jiskřišť Rapid Arc Control (RAC). Umožňuje ochranu koncového zařízení.
/www.dehn.cz/store/f/58705545/HDVORSCHAU/956205.jpg)
956205
DEHNventil M2 TN
Vícepólový kombinovaný svodič na bázi jiskřiště DEHNventil modular, typ 1 + typ 2 + typ 3 podle ČSN EN 61643-11, složený z jednoho základního dílu a jednoho zásuvného ochranného modulu. Vysoká provozní spolehlivost chráněných zařízení je zajištěna technologií jiskřišť Rapid Arc Control (RAC). Umožňuje ochranu koncového zařízení.
/www.dehn.cz/store/f/58705522/HDVORSCHAU/956315.jpg)
956315
DEHNventil M2 TT et TN-S
Vícepólový kombinovaný svodič na bázi jiskřiště DEHNventil modular, typ 1 + typ 2 + typ 3 podle ČSN EN 61643-11, složený z jednoho základního dílu a jednoho zásuvného ochranného modulu. Vysoká provozní spolehlivost chráněných zařízení je zajištěna technologií jiskřišť Rapid Arc Control (RAC). Umožňuje ochranu koncového zařízení.
/www.dehn.cz/store/f/58705566/HDVORSCHAU/956115.jpg)
956115
DEHNventil M2 TT et TN
Vícepólový kombinovaný svodič na bázi jiskřiště DEHNventil modular, typ 1 + typ 2 + typ 3 podle ČSN EN 61643-11, složený z jednoho základního dílu a jednoho zásuvného ochranného modulu. Vysoká provozní spolehlivost chráněných zařízení je zajištěna technologií jiskřišť Rapid Arc Control (RAC). Umožňuje ochranu koncového zařízení.

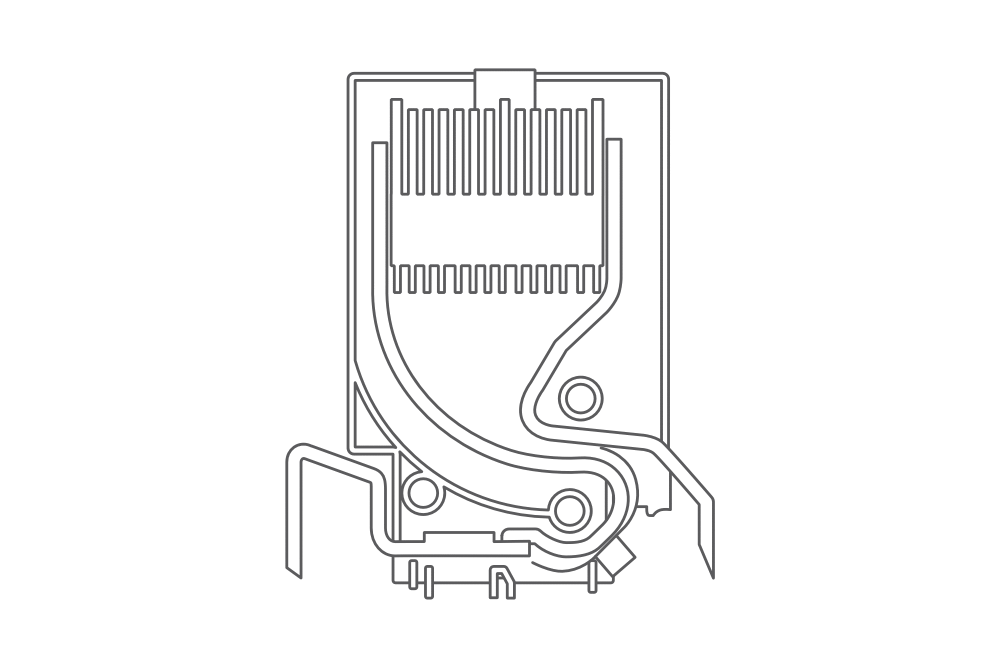

RAC technologie jiskřiště
Know-how, na které se můžete spolehnout
Rychlost znamená bezpečí: vzhledem k tomu, že RAC technologie (Rapid Arc Control) reaguje extrémně rychle a propouští méně zbytkové energie, jsou chráněny navazující systémy a je prodloužena životnost připojených zařízení. Díky RAC technologii jsou elektrické oblouky bleskurychle odvedeny do zhášecích komor, rozděleny na jednotlivé dílčí oblouky a zhášeny.
Chcete se dozvědět více o RAC technologii jiskřiště? Rádi vás blíže seznámíme s fungováním a výhodami této technologie.
Více k technologiiPřechod na novou generaci
Staré číslo článku | Nové číslo článku |
951 310 DV M TT 255 | 956 315 DV M2 TT 255 FM |
951 315 DV M TT 255 FM | 956 315 DV M2 TT 255 FM |
951 400 DV M TNS 255 | 956 405 DV M2 TNS 255 FM |
951 405 DV M TNS 255 FM | 956 405 DV M2 TNS 255 FM |
951 300 DV M TNC 255 | 956 305 DV M2 TNC 255 FM |
951 305 DV M TNC 255 FM | 956 305 DV M2 TNC 255 FM |
951 110 DV M TT 2P 255 | 956 115 DV M2 TT 2P 255 FM |
951 115 DV M TT 2P 255 FM | 956 115 DV M2 TT 2P 255 FM |
951 200 DV M TN 255 | 956 205 DV M2 TN 255 FM |
951 205 DV M TN 255 FM | 956 205 DV M2 TN 255 FM |
FAQs
1. Jaká je optimální oblast pro použití DEHNventilu?
Kompaktní kombinovaný svodič využívá svůj potenciál především v průmyslových nízkonapěťových rozvaděčích. Zajišťuje vyrovnání potenciálů při působení bleskových proudů a zároveň ochranu koncových zařízení. V průmyslových sítích s následnými proudy v síti do 100 kA se používá pro třídu ochrany před bleskem 1 až 4.

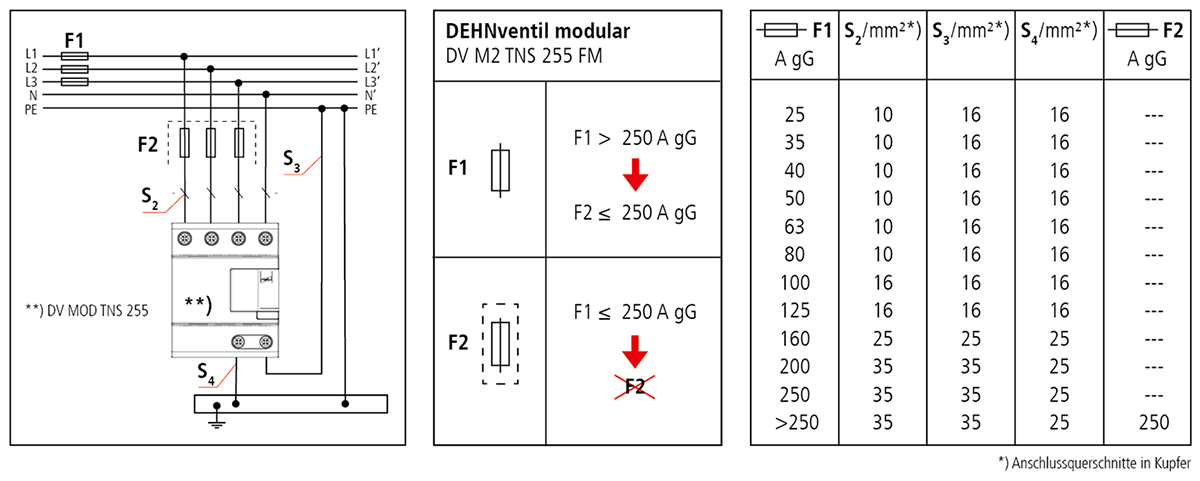

2. Jaké změny v připojení přístroje DEHNventil M2 je nutné zohlednit při paralelním připojení?
U paralelního připojení s maximálním předjištěním bylo dříve požadované předjištění 315 A sníženo na 250 A. Vzniká tak více místa v připojovacím prostoru nízkonapěťového rozvaděče. Další výhoda: kratší délky vedení pro připojení kombinovaného svodiče umožňují použít menší pojistkový odpojovač NH1 namísto dříve vyžadovaného odpojovače NH2.

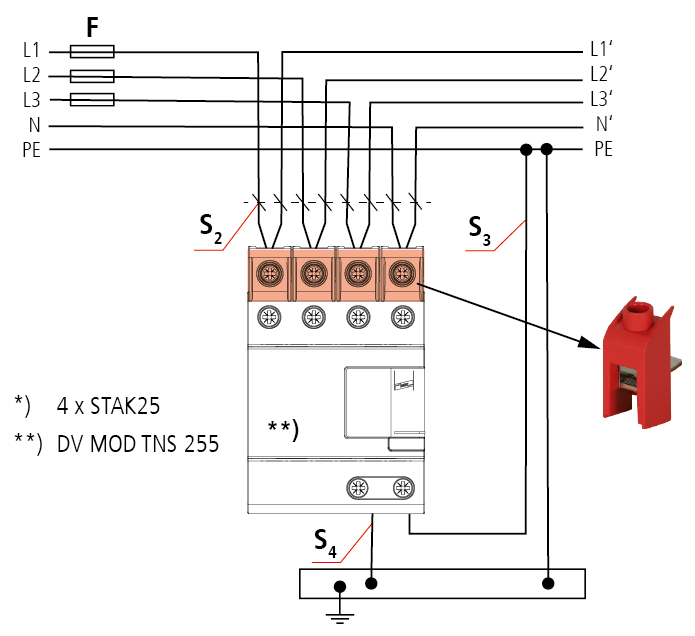

3. Jaké změny v připojení přístroje DEHNventil M2 je nutné zohlednit při průchozím zapojení?
Ve srovnání s předchozím modelem má DEHNventil M2 poloviční šířku. Obvyklé průchozí zapojení s dvojitou svorkou proto již není možné. Pokud dáváte přednost tomuto typu zapojení, použijte STAK 25 (obj. č. 952589) pro bezpečné vedení provozních proudů až do 100 A.

4. Jaké výhody přináší používání nového DEHNventilu ve srovnání s jeho předchozí verzí?
Nový DEHNventil M2 nabízí tyto výhody:
- Poloviční šířka ve srovnání s DEHNventilem M: 4 modulové jednotky
- Pohodlný mechanismus pro snadnou výměnu modulů
- Single moduly: jeden modul pro zapojení celého svodiče
- Vždy včetně dálkové signalizace
- Možná opačná instalace: otočení o 180°
- Max. předjištění: 250 A – další úspora místa díky menšímu pojistkovému odpínači NH1 (místo NH2)
- 5 variant namísto 10
- Kombinovaný svodič typu 1 + 2 + 3 s RAC technologií jiskřiště

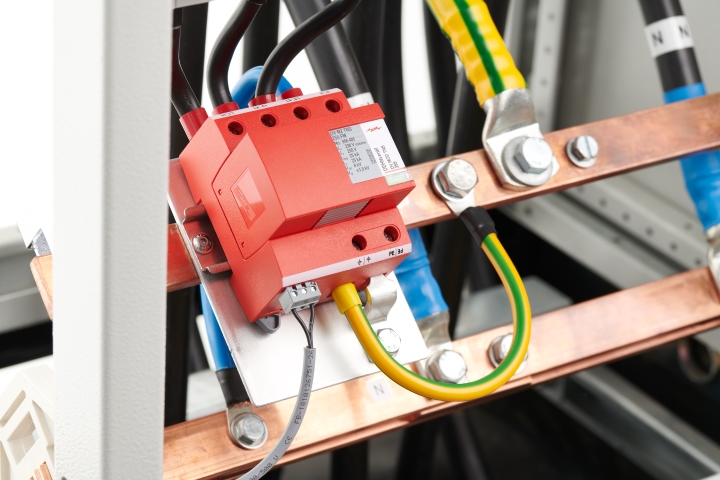

5. Je plech vyobrazený v daném aplikačním prostředí s připojením PE k dostání přímo od DEHN?
Ne, jedná se o příklad montážní pomůcky. Obvykle je vyráběn přímo výrobci rozvaděčů a slouží ke zjednodušení instalace. Budete-li potřebovat další informace, neváhejte se na nás obrátit. Kontaktní údaje najdete na konci stránky.

6. Musí být pro připojení DEHNventilu M2 použity kabelové dutinky?
Ne, připojení a bezpečný provoz jsou možné díky klecovým svorkám bez kabelové dutinky.
7. V čem spočívá hodnota UOC? Proč je na hodnotě napětí 6 kV?
DEHNventil M2 je kombinovaný svodič typu 1+2+3 testovaný podle normy DIN EN 61643-11. Proto musí být uvedena příslušná hodnota testovacího napětí pro zkoušku typu 3. V této souvislosti odpovídá specifikace UOC hodnotě testovacího napětí typu 3. Tato hodnota je definována jako „napětí naprázdno hybridního generátoru v připojovacím bodě zkušebního objektu“ a pro DEHNventil M2 odpovídá 6 kV.
8. V čem spočívá rozdíl mezi Ifi a Isccr? Jak spolu tyto hodnoty souvisejí?
Schopnost zhášet následný proud Ifi je podle normy ČSN EN 61643-11, ed. 2 neovlivněný zkratový proud, který může být přerušen ze strany svodiče přerušit samostatně a bez odpojení. V ideálním případě by tato hodnota měla být větší nebo rovna zkratové pevnosti Isccr. Jedná se o nejvyšší neovlivněný zkratový proud elektrické sítě, na který je svodič dimenzován ve spojení se stanoveným odpojovacím zařízením (ČSN EN 61643-11, ed. 2). DEHNventil M2 je schopen automaticky zhášet následný proud až 100 kAeff (zkoušen podle německých předpisů VDE).
9. Do jakých maximálních zkratových proudů lze DEHNventil M2 použít?
Kombinovaný svodič DEHNventil M2 lze použít v rozvaděčích s prospektivními zkratovými proudy nad 50 kAeff (zkoušen podle německých předpisů VDE). Další zkouška také ukázala, že jej lze použít až do maximálního prospektivního zkratového proudu 100 kAeff (220 kApeak).
10. Je při uzemňovacím spojení DEHNventilu M2 na hlavní uzemňovací přípojnici nutné navíc provést propojení s ochranným vodičem?
Použití a připojení svodičů přepětí upravuje norma ČSN 33 2000-5-534 ed. 2. U svodičů přepětí typu 1 je nutné připojení k ochrannému vodiči zákaznického zařízení a navíc i k hlavní uzemňovací přípojnici / hlavní uzemňovací svorce. Obě připojení jsou znázorněna na obrázku: propojení ochranného vodiče se provádí přes uzemněnou montážní desku (pravé připojení k DEHNventilu M2), připojení pak k hlavní uzemňovací přípojnici (levé připojení ke sběrnicové liště PE).
Upozornění: v průmyslových rozvaděčích s průřezem nad 150 mm2 není nutné samostatné připojení svodiče přepětí k hlavní uzemňovací přípojnici, protože ta je již propojena připojovacím vedením s odpovídajícím průřezem. Výše uvedené je také popsáno v brožuře „Ochrana před přepětími v instalacích nízkého napětí“ publikované svazem ZVEH (strana 21, otázka 6).

11. Vznikají problémy s korozí montážní desky ve spojitosti s měděnou sběrnicovou lištou?
Montážní deska na obrázku není vyrobena z hliníku. Jedná se o pocínovaný měděný materiál (Cu / galvanické pocínování). Galvanicky pocínované díly slouží jako ochrana proti korozi a lze je nalézt například v měděných kabelových okách. Sběrnicová lišta PE (Cu) a montážní deska (Cu / galvanické pocínování) zobrazené na obrázku tak nepředstavují kombinaci materiálů náchylnou ke korozi.

12. Musí být pro připojení kontaktu dálkové signalizace použity kabelové dutinky?
Všechna šroubová a bezšroubová svorková připojení podléhají normě ČSN EN 60999-1 ed.2. Norma uvádí, že spojení musí být navržena výrobcem tak, aby bylo možné připojit všechny neupravené typy vodičů.
Svorky používané v kontaktech dálkové signalizace a pro připojení DEHNventilu M2 jsou tzv. „klecové svorky“. Protože je zde zaručen celoplošný kontakt, a to i u vícežilových vedení, doporučujeme připojení bez kabelových dutinek. Příklad připojení naleznete také v našem montážním návodu. Montážní návod je uveden v technických údajích produktů DEHNventil M2.
13. Je DEHNventil dostupný také pro sběrnicové lišty 40 mm?
DEHNventil je k dispozici i pro sběrnicové lišty 40 mm: Kombinované svodiče přepětí DEHNventil ZP TNC (obj. č. 900 390) a DEHNventil ZP TT (obj. č. 900 391) jsou navrženy speciálně pro instalaci do elektroměrových rozváděčů se sběrnicemi 40 mm. DEHNventil ZP lze použít v budovách s vnější ochranou před bleskem (třída ochrany před bleskem I a II). Pro (obytné) budovy s vnější ochranou před bleskem třídy ochrany před bleskem III/IV nebo pro obytné budovy bez vnější ochrany před bleskem lze použít naše osvědčené portfolio produktů DEHNshield ZP, např. DSH ZP 2 SG TT 255.
