Kompaktní kombinovaný svodič využívá svůj potenciál především v průmyslových nízkonapěťových rozvaděčích. Zajišťuje vyrovnání potenciálů při působení bleskových proudů a zároveň ochranu koncových zařízení. V průmyslových sítích s následnými proudy v síti do 100 kA se používá pro třídu ochrany před bleskem 1 až 4.

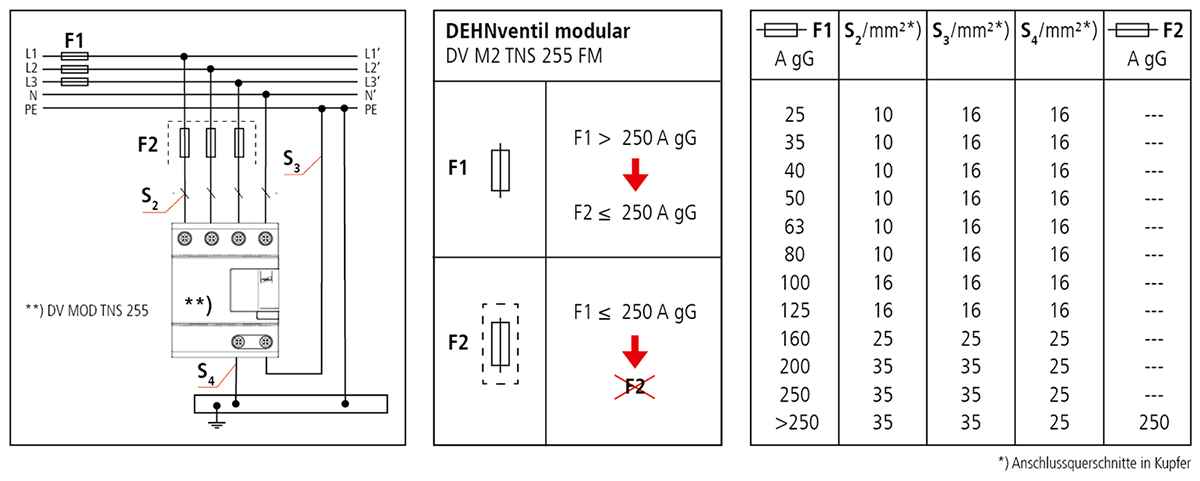

U paralelního připojení s maximálním předjištěním bylo dříve požadované předjištění 315 A sníženo na 250 A. Vzniká tak více místa v připojovacím prostoru nízkonapěťového rozvaděče. Další výhoda: kratší délky vedení pro připojení kombinovaného svodiče umožňují použít menší pojistkový odpojovač NH1 namísto dříve vyžadovaného odpojovače NH2. 

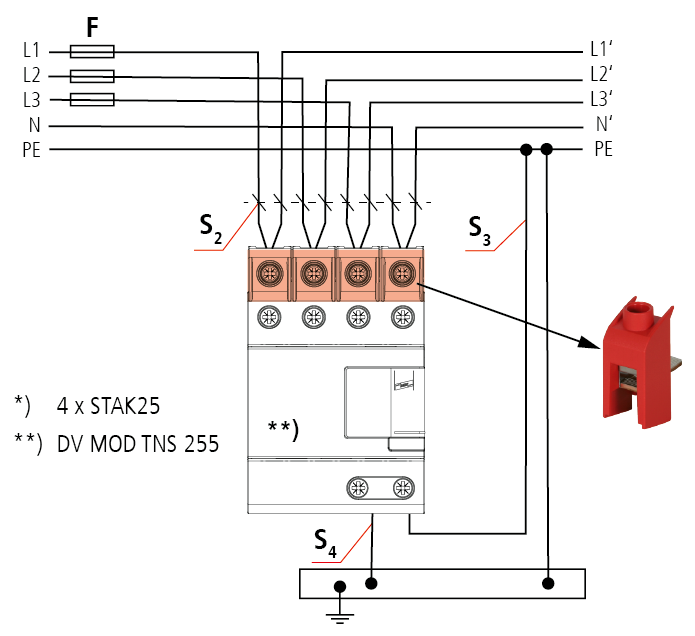

Ve srovnání s předchozím modelem má DEHNventil M2 poloviční šířku. Obvyklé průchozí zapojení s dvojitou svorkou proto již není možné. Pokud dáváte přednost tomuto typu zapojení, použijte STAK 25 (obj. č. 952589) pro bezpečné vedení provozních proudů až do 100 A. 

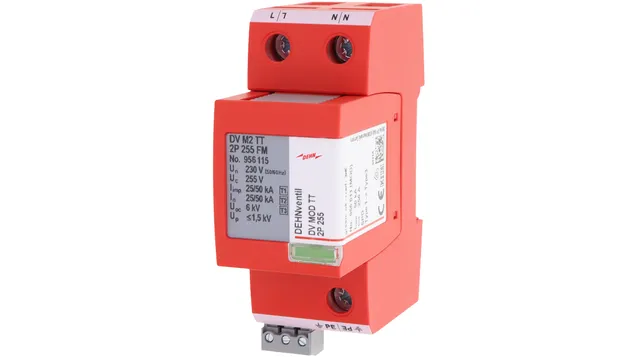

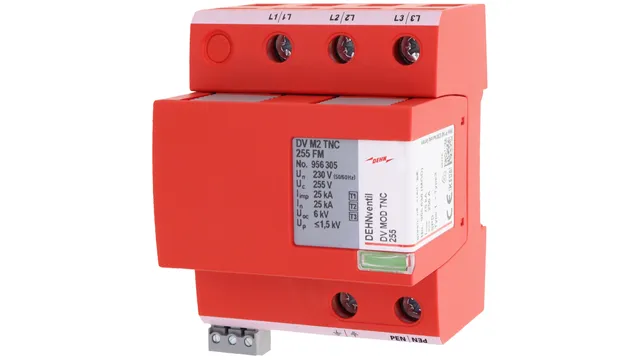

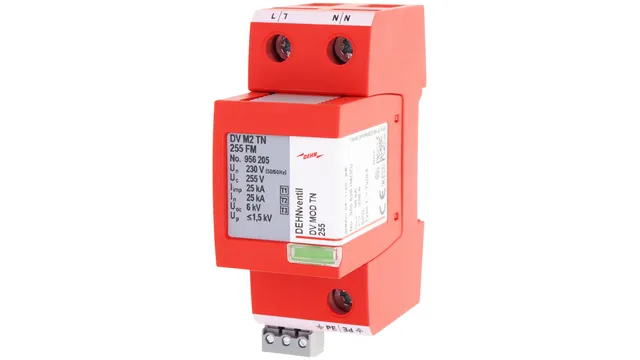

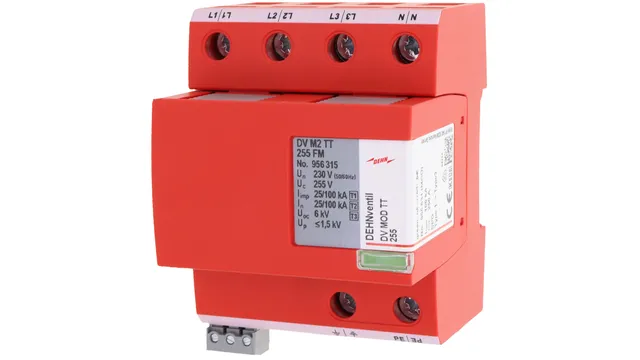

Nový DEHNventil M2 nabízí tyto výhody:

• Poloviční šířka ve srovnání s DEHNventilem M: 4 modulové jednotky
• Pohodlný mechanismus pro snadnou výměnu modulů 
• Single moduly: jeden modul pro zapojení celého svodiče
• Vždy včetně dálkové signalizace 
• Možná opačná instalace: otočení o 180°
• Max. předjištění: 250 A – další úspora místa díky menšímu pojistkovému odpínači NH1 (místo NH2)
• 5 variant namísto 10
• Kombinovaný svodič typu 1 + 2 + 3 s RAC technologií jiskřiště

Ne, jedná se o příklad montážní pomůcky. Obvykle je vyráběn přímo výrobci rozvaděčů a slouží ke zjednodušení instalace. Budete-li potřebovat další informace, neváhejte se na nás obrátit. Kontaktní údaje najdete na konci stránky.

Ne, připojení a bezpečný provoz jsou možné díky klecovým svorkám bez kabelové dutinky. 

DEHNventil M2 je kombinovaný svodič typu 1+2+3 testovaný podle normy DIN EN 61643-11. Proto musí být uvedena příslušná hodnota testovacího napětí pro zkoušku typu 3. V této souvislosti odpovídá specifikace UOC hodnotě testovacího napětí typu 3. Tato hodnota je definována jako „napětí naprázdno hybridního generátoru v připojovacím bodě zkušebního objektu“ a pro DEHNventil M2 odpovídá 6 kV. 

Schopnost zhášet následný proud Ifi je podle normy ČSN EN 61643-11, ed. 2 neovlivněný zkratový proud, který může být přerušen ze strany svodiče přerušit samostatně a bez odpojení. V ideálním případě by tato hodnota měla být větší nebo rovna zkratové pevnosti Isccr. Jedná se o nejvyšší neovlivněný zkratový proud elektrické sítě, na který je svodič dimenzován ve spojení se stanoveným odpojovacím zařízením (ČSN EN 61643-11, ed. 2). DEHNventil M2 je schopen automaticky zhášet následný proud až 100 kAeff (zkoušen podle německých předpisů VDE). 

Kombinovaný svodič DEHNventil M2 lze použít v rozvaděčích s prospektivními zkratovými proudy nad 50 kAeff (zkoušen podle německých předpisů VDE). Další zkouška také ukázala, že jej lze použít až do maximálního prospektivního zkratového proudu 100 kAeff (220 kApeak). 

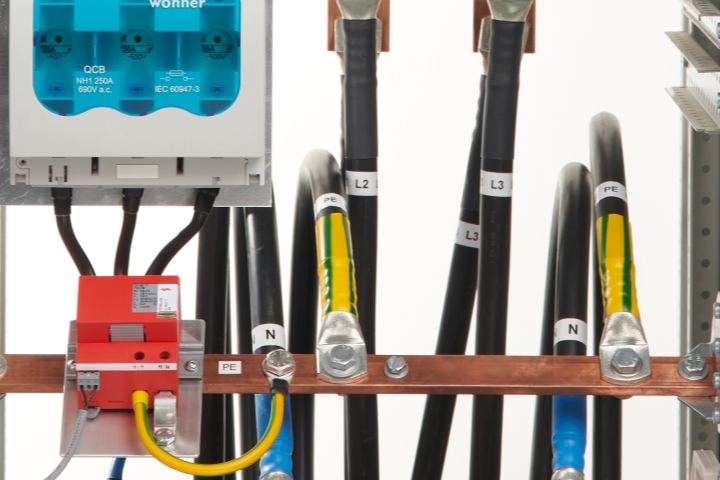

Použití a připojení svodičů přepětí upravuje norma ČSN 33 2000-5-534 ed. 2. U svodičů přepětí typu 1 je nutné připojení k ochrannému vodiči zákaznického zařízení a navíc i k hlavní uzemňovací přípojnici / hlavní uzemňovací svorce. Obě připojení jsou znázorněna na obrázku: propojení ochranného vodiče se provádí přes uzemněnou montážní desku (pravé připojení k DEHNventilu M2), připojení pak k hlavní uzemňovací přípojnici (levé připojení ke sběrnicové liště PE).  

Upozornění: v průmyslových rozvaděčích s průřezem nad 150 mm2 není nutné samostatné připojení svodiče přepětí k hlavní uzemňovací přípojnici, protože ta je již propojena připojovacím vedením s odpovídajícím průřezem. Výše uvedené je také popsáno v brožuře „Ochrana před přepětími v instalacích nízkého napětí“ publikované svazem ZVEH (strana 21, otázka 6). 

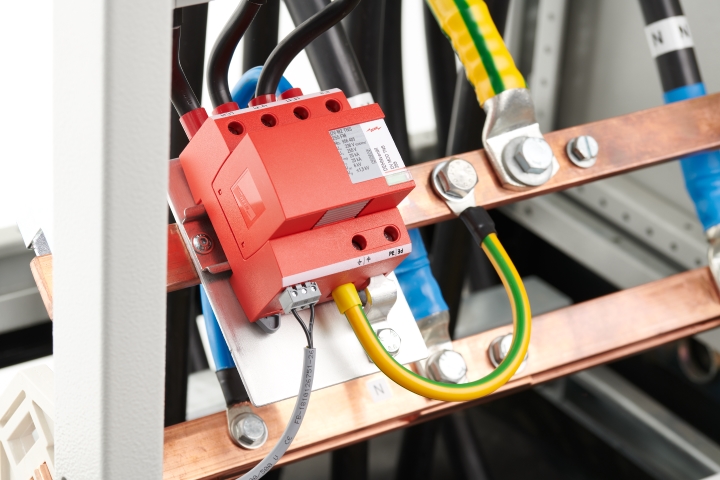

Montážní deska na obrázku není vyrobena z hliníku. Jedná se o pocínovaný měděný materiál (Cu / galvanické pocínování). Galvanicky pocínované díly slouží jako ochrana proti korozi a lze je nalézt například v měděných kabelových okách. Sběrnicová lišta PE (Cu) a montážní deska (Cu / galvanické pocínování) zobrazené na obrázku tak nepředstavují kombinaci materiálů náchylnou ke korozi. 

Všechna šroubová a bezšroubová svorková připojení podléhají normě ČSN EN 60999-1 ed.2. Norma uvádí, že spojení musí být navržena výrobcem tak, aby bylo možné připojit všechny neupravené typy vodičů. 

Svorky používané v kontaktech dálkové signalizace a pro připojení DEHNventilu M2 jsou tzv. „klecové svorky“. Protože je zde zaručen celoplošný kontakt, a to i u vícežilových vedení, doporučujeme připojení bez kabelových dutinek. Příklad připojení naleznete také v našem montážním návodu. Montážní návod je uveden v technických údajích produktů DEHNventil M2. 

DEHNventil je k dispozici i pro sběrnicové lišty 40 mm: Kombinované svodiče přepětí DEHNventil ZP TNC (obj. č. 900 390) a DEHNventil ZP TT (obj. č. 900 391) jsou navrženy speciálně pro instalaci do elektroměrových rozváděčů se sběrnicemi 40 mm. DEHNventil ZP lze použít v budovách s vnější ochranou před bleskem (třída ochrany před bleskem I a II). Pro (obytné) budovy s vnější ochranou před bleskem třídy ochrany před bleskem III/IV nebo pro obytné budovy bez vnější ochrany před bleskem lze použít naše osvědčené portfolio produktů DEHNshield ZP, např. DSH ZP 2 SG TT 255.
