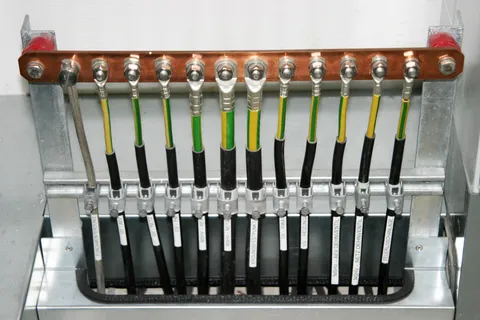

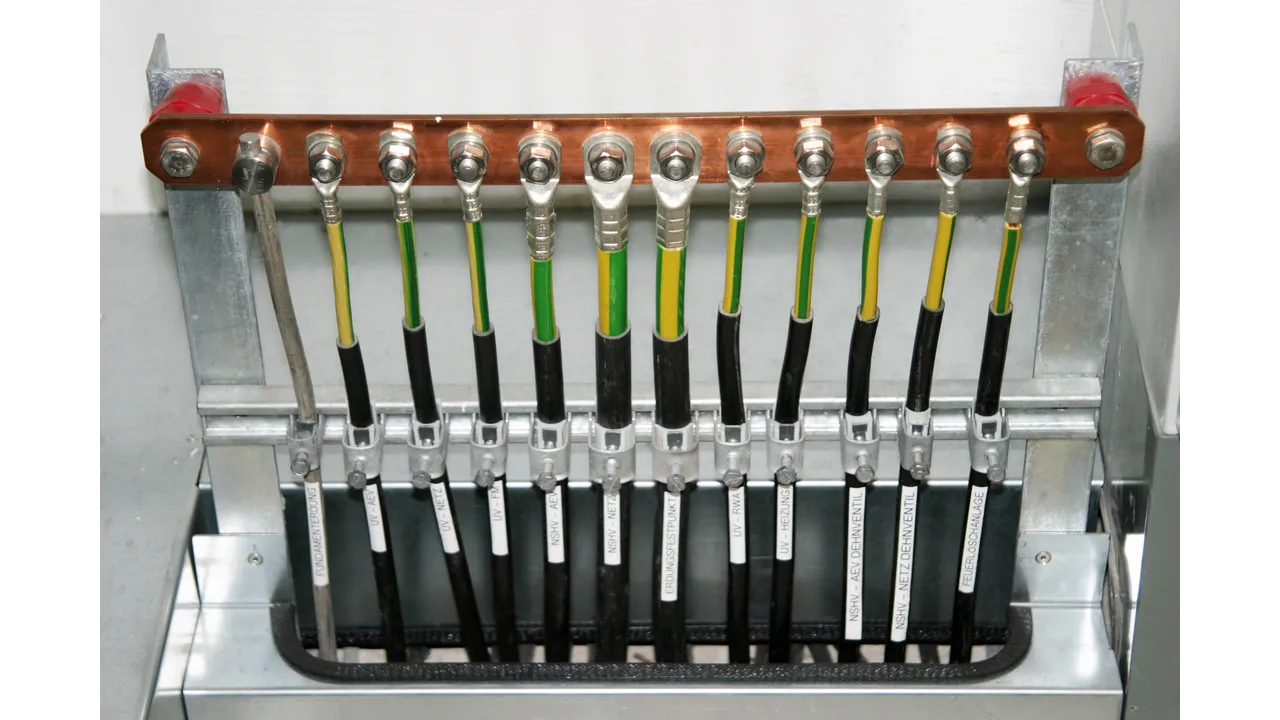

Barres de liaison équipotentielle – Industrie

Barres de liaison équipotentielle pour la protection et la liaison équipotentielle fonctionnelle selon DIN VDE 0100-410/540 et pour la liaison équipotentielle de protection contre la foudre selon DIN EN 62305-3 (VDE 0185-305-3).
Également pour l’utilisation dans les zones EX 2/22 (vis protégées contre l’auto-desserrage).

Version :
– Avec rondelle élastique
– Isolant UP (thermodurcissable, rouge) avec filetage M10
– Résistant aux UV, non halogéné

6 raccordements

2 Produkty

Obj. č. 472207 PAS I 6AP M10 CU

GTIN 4013364090927, Číslo celního sazebníku (EU): 85359000, Váha brutto: 964.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Otevřít PDF

Další informace

Nombre - raccordements: 6
Matériau: Cu
Dimensions: 295 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 6AP M10 CU
Référence: 472207
ou équivalent

Certifikáty

Technické informace

Nombre - raccordements	6
Matériau	Cu
Dimensions (l x b x t1)	295 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	6
Matériau	Cu
Dimensions (l x b x t1)	295 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472207 byl přidán na seznam.

K seznamu

Produkt 472207 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 472209 PAS I 6AP M10 V2A

GTIN 4013364090934, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.01 kg, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Otevřít PDF

Další informace

Nombre - raccordements: 6
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 295 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 6AP M10 V2A
Référence: 472209
ou équivalent

Certifikáty

Technické informace

Nombre - raccordements	6
Matériau	INOX
Dimensions (l x b x t1)	295 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	6
Matériau	INOX
Matériau n°	1.4301 / 1.4303
Dimensions (l x b x t1)	295 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472209 byl přidán na seznam.

K seznamu

Produkt 472209 byl přidán do nákupního košíku.

K nákupnímu košíku

8 raccordements

2 Produkty

Obj. č. 472227 PAS I 8AP M10 CU

GTIN 4013364096424, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.14 kg, Balící jednotka: 1.00 pièce(s)

Staré provedení

Vyobrazení

Otevřít PDF

Další informace

CAD data

Nombre - raccordements: 8
Matériau: Cu
Dimensions: 365 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 8AP M10 CU
Référence: 472227
ou équivalent

Certifikáty

Technické informace

Nombre - raccordements	8
Matériau	Cu
Dimensions (l x b x t1)	365 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	8
Matériau	Cu
Dimensions (l x b x t1)	365 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472227 byl přidán na seznam.

K seznamu

Produkt 472227 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 472229 PAS I 8AP M10 V2A

GTIN 4013364096431, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.18 kg, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Nombre - raccordements: 8
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 365 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 8AP M10 V2A
Référence: 472229
ou équivalent

Certifikáty

Technické informace

Nombre - raccordements	8
Matériau	INOX
Dimensions (l x b x t1)	365 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	8
Matériau	INOX
Matériau n°	1.4301 / 1.4303
Dimensions (l x b x t1)	365 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472229 byl přidán na seznam.

K seznamu

Produkt 472229 byl přidán do nákupního košíku.

K nákupnímu košíku

10 raccordements

2 Produkty

Obj. č. 472217 PAS I 10AP M10 CU

GTIN 4013364090941, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.35 kg, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Nombre - raccordements: 10
Matériau: Cu
Dimensions: 435 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 10AP M10 CU
Référence: 472217
ou équivalent

Certifikáty

Technické informace

Nombre - raccordements	10
Matériau	Cu
Dimensions (l x b x t1)	435 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	10
Matériau	Cu
Dimensions (l x b x t1)	435 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472217 byl přidán na seznam.

K seznamu

Produkt 472217 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 472219 PAS I 10AP M10 V2A

GTIN 4013364090958, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.41 kg, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Nombre - raccordements: 10
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 435 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 10AP M10 V2A
Référence: 472219
ou équivalent

Certifikáty

Technické informace

Nombre - raccordements	10
Matériau	INOX
Dimensions (l x b x t1)	435 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	10
Matériau	INOX
Matériau n°	1.4301 / 1.4303
Dimensions (l x b x t1)	435 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472219 byl přidán na seznam.

K seznamu

Produkt 472219 byl přidán do nákupního košíku.

K nákupnímu košíku

12 raccordements

2 Produkty

Obj. č. 472237 PAS I 12AP M10 CU

GTIN 4013364096448, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.53 kg, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Nombre - raccordements: 12
Matériau: Cu
Dimensions: 505 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 12AP M10 CU
Référence: 472237
ou équivalent

Certifikáty

Technické informace

Nombre - raccordements	12
Matériau	Cu
Dimensions (l x b x t1)	505 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	12
Matériau	Cu
Dimensions (l x b x t1)	505 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472237 byl přidán na seznam.

K seznamu

Produkt 472237 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 472239 PAS I 12AP M10 V2A

GTIN 4013364096455, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.59 kg, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Nombre - raccordements: 12
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 505 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 12AP M10 V2A
Référence: 472239
ou équivalent

Certifikáty

Technické informace

Nombre - raccordements	12
Matériau	INOX
Dimensions (l x b x t1)	505 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	12
Matériau	INOX
Matériau n°	1.4301 / 1.4303
Dimensions (l x b x t1)	505 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 472239 byl přidán na seznam.

K seznamu

Produkt 472239 byl přidán do nákupního košíku.

K nákupnímu košíku

Results for products (0)

Results for content (0)

Barres de liaison équipotentielle – Industrie

6 raccordements

Obj. č. 472207 PAS I 6AP M10 CU

Produkt 472207 byl přidán na seznam.

Produkt 472207 byl přidán do nákupního košíku.

Obj. č. 472209 PAS I 6AP M10 V2A

Produkt 472209 byl přidán na seznam.

Produkt 472209 byl přidán do nákupního košíku.

8 raccordements

Obj. č. 472227 PAS I 8AP M10 CU

Produkt 472227 byl přidán na seznam.

Produkt 472227 byl přidán do nákupního košíku.

Obj. č. 472229 PAS I 8AP M10 V2A

Produkt 472229 byl přidán na seznam.

Produkt 472229 byl přidán do nákupního košíku.

10 raccordements

Obj. č. 472217 PAS I 10AP M10 CU

Produkt 472217 byl přidán na seznam.

Produkt 472217 byl přidán do nákupního košíku.

Obj. č. 472219 PAS I 10AP M10 V2A

Produkt 472219 byl přidán na seznam.

Produkt 472219 byl přidán do nákupního košíku.

12 raccordements

Obj. č. 472237 PAS I 12AP M10 CU

Produkt 472237 byl přidán na seznam.

Produkt 472237 byl přidán do nákupního košíku.

Obj. č. 472239 PAS I 12AP M10 V2A

Produkt 472239 byl přidán na seznam.

Produkt 472239 byl přidán do nákupního košíku.

Barres de liaison équipotentielle – Industrie

6 raccordements

Obj. č. 472207 PAS I 6AP M10 CU

Pro stažení 472207.stp musíte být přihlášeni.

Pro stažení 472207.igs musíte být přihlášeni.

Pro stažení 472207.dwg musíte být přihlášeni.

Pro stažení 472207m_D.dxf musíte být přihlášeni.

Produkt 472207 byl přidán na seznam.

Produkt 472207 byl přidán do nákupního košíku.

Obj. č. 472209 PAS I 6AP M10 V2A

Pro stažení 472207.stp musíte být přihlášeni.

Pro stažení 472207.igs musíte být přihlášeni.

Pro stažení 472207.dwg musíte být přihlášeni.

Pro stažení 472207m_D.dxf musíte být přihlášeni.

Produkt 472209 byl přidán na seznam.

Produkt 472209 byl přidán do nákupního košíku.

8 raccordements

Obj. č. 472227 PAS I 8AP M10 CU

Pro stažení 472227.stp musíte být přihlášeni.

Pro stažení 472227.igs musíte být přihlášeni.

Pro stažení 472227.jt musíte být přihlášeni.

Pro stažení 472227.dwg musíte být přihlášeni.

Pro stažení 472227m_D.dxf musíte být přihlášeni.

Produkt 472227 byl přidán na seznam.

Produkt 472227 byl přidán do nákupního košíku.

Obj. č. 472229 PAS I 8AP M10 V2A

Pro stažení 472227.stp musíte být přihlášeni.

Pro stažení 472227.igs musíte být přihlášeni.

Pro stažení 472227.jt musíte být přihlášeni.

Pro stažení 472227.dwg musíte být přihlášeni.

Pro stažení 472227m_D.dxf musíte být přihlášeni.

Produkt 472229 byl přidán na seznam.

Produkt 472229 byl přidán do nákupního košíku.

10 raccordements

Obj. č. 472217 PAS I 10AP M10 CU

Pro stažení 472219.stp musíte být přihlášeni.

Pro stažení 472219.igs musíte být přihlášeni.

Pro stažení 472219.jt musíte být přihlášeni.

Pro stažení 472219.dwg musíte být přihlášeni.

Pro stažení 472217m_D.dxf musíte být přihlášeni.

Produkt 472217 byl přidán na seznam.

Produkt 472217 byl přidán do nákupního košíku.

Obj. č. 472219 PAS I 10AP M10 V2A

Pro stažení 472219.stp musíte být přihlášeni.

Pro stažení 472219.igs musíte být přihlášeni.

Pro stažení 472219.jt musíte být přihlášeni.

Pro stažení 472219.dwg musíte být přihlášeni.

Pro stažení 472217m_D.dxf musíte být přihlášeni.

Produkt 472219 byl přidán na seznam.

Produkt 472219 byl přidán do nákupního košíku.

12 raccordements

Obj. č. 472237 PAS I 12AP M10 CU

Pro stažení 472237.stp musíte být přihlášeni.

Pro stažení 472237.igs musíte být přihlášeni.

Pro stažení 472237.jt musíte být přihlášeni.

Pro stažení 472237.dwg musíte být přihlášeni.

Pro stažení 472237m_D.dxf musíte být přihlášeni.

Produkt 472237 byl přidán na seznam.

Produkt 472237 byl přidán do nákupního košíku.

Obj. č. 472239 PAS I 12AP M10 V2A

Pro stažení 472237.stp musíte být přihlášeni.

Pro stažení 472237.igs musíte být přihlášeni.

Pro stažení 472237.jt musíte být přihlášeni.

Pro stažení 472237.dwg musíte být přihlášeni.

Pro stažení 472237m_D.dxf musíte být přihlášeni.

Produkt 472239 byl přidán na seznam.

Produkt 472239 byl přidán do nákupního košíku.
