Vyrovnání potenciálů

Svorky/objímky na potrubí, ekvipotenciální a uzemňovací přípojnice pro vyrovnání potenciálů vodivých částí, stejně jako pro vyrovnání potenciálů při půdobení blesku.

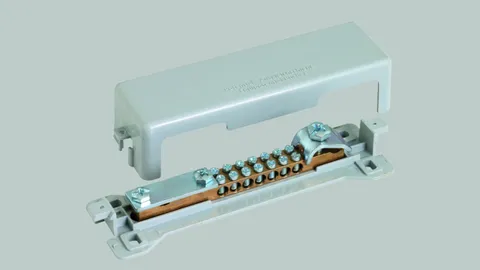

Ekvipotenciální přípojnice K12 s násuvnými svorkami

Přípojnice pro ochranné a funkční vyrovnání potenciálů podle ČSN 33 2000-4-41 a ČSN 33 2000-5-54 a pro vyrovnání potenciálů při účinku bleskového proudu podle ČSN EN 62305-3.

Provedení:
- Označení CE
- Držáky přípojnice a krytka z umělé hmoty (bezhalogenové), šedá nebo černá barva
- Krytka je plombovatelná s možností popisu
- Nasunovací svorky jsou z galvanicky pozinkované oceli
- 12 kontaktních plošek

Osazení:
Pro drát jedna kontaktní ploška
Pro pásek dvě kontaktní plošky

Ekvipotenciální přípojnice MS

Pro vyrovnání potenciálů.
Připojení pro:
7 vodičů průřez 2,5 - 16 mm2
1 drát Ø 7 - 10 mm
1 pásek 30 x 3,5 mm nebo drát Ø 8 - 10 mm

Provedení:
- krytka z umělé hmoty, šedá

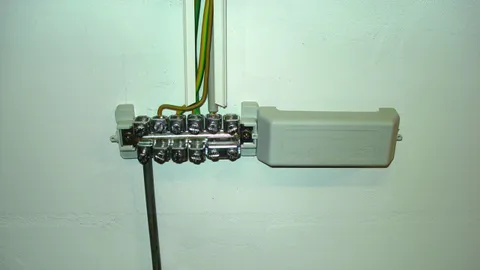

Ekvipotenciální přípojnice R15 s řadovými svorkami/stavebnice

Přípojnice pro ochranné a funkční vyrovnání potenciálů podle ČSN 33 2000-4-41 a ČSN 33 2000-5-54 a pro vyrovnání potenciálů při účinku bleskového proudu podle ČSN EN 62305-3.Provedení:
  • 15 jednotek
  • Držáky přípojnice a krytka z šedé umělé hmoty (bezhalogenové)
  • Krytka je plombovatelná s možností popisu
  • Řadové svorky jsou z galvanicky pozinkované oceli

Ekvipotenciální přípojnice s řadovými svorkami Mini

Přípojnice pro ochranné a funkční vyrovnání potenciálů podle ČSN 33 2000-4-41 a ČSN 33 2000-5-54 pro malá zařízení.Provedení:
  • Zkoušeno podle DIN VDE 0609
  • Řadové svorky z galvanicky zinkované oceli

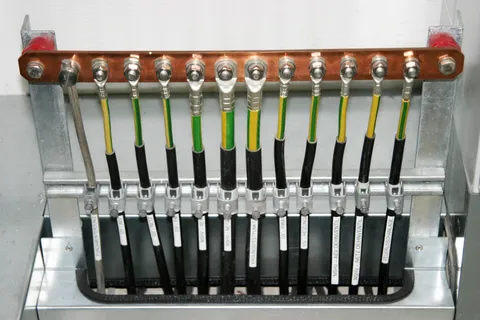

Ekvipotenciální přípojnice – Industrie

Přípojnice pro ochranné a funkční vyrovnání potenciálů podle ČSN 33 2000-4-41 a ČSN 33 2000-5-54 a pro vyrovnání potenciálů při účinku bleskového proudu podle ČSN EN 62305-3. Možnost instalace v zónách Ex (šrouby jsou zajištěny proti samovolnému uvolnění).Provedení:
  • s pérovými podložkami
  • izolátor UP (duroplast, červený) se závitem M10
  • odolnost proti UV záření, bezhalogenový

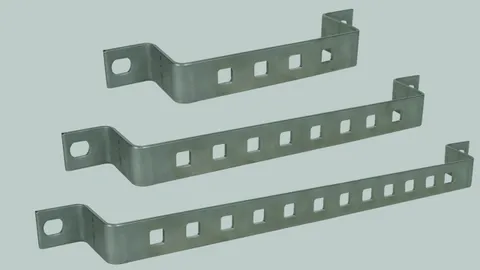

Jednořadé uzemňovací přípojnice

Uzemňovací přípojnice pro přišroubování k ocelovým konstrukcím. Rozteč otvorů 35 mm.

Možnosti připojení:
• pásek s otvorem: šrouby s plochou hlavou M10 (ochrana proti protáčení), matice a pérové podložky
• drát: pomocí svorky KS, např. obj. č. 301 000/301 019 nebo svorkou obj. č. 390 150

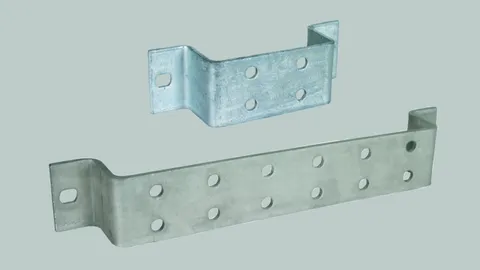

Dvouřadé uzemňovací přípojnice

Uzemňovací přípojnice pro přišroubování na ocelové konstrukce. Rozteč otvorů 50 mm.Možnosti připojení:
  • pásek s otvorem: šrouby s šestihrannou hlavou M10, matice a pérové podložky
  • pásek (40 mm) bez otvoru: příložkou rozpojovací svorky, např. obj. č. 454 100
  • drát: pomocí svorky KS, např. obj. č. 301 000/301 019 nebo svorkou obj. č. 390 150

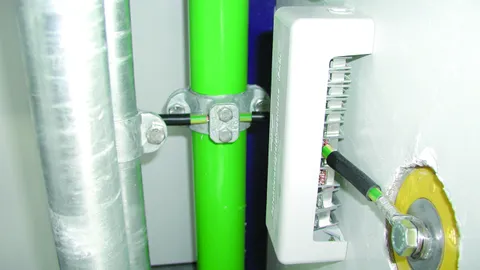

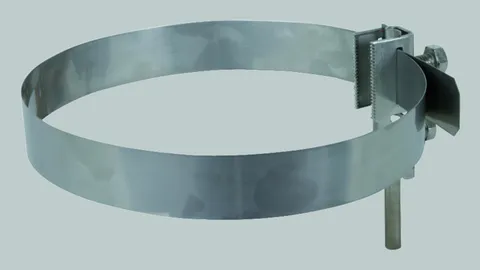

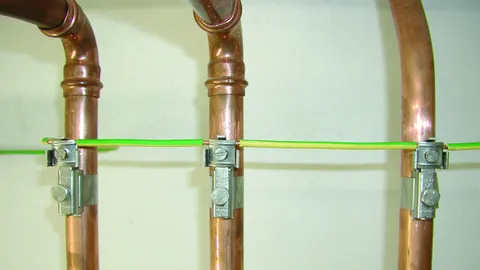

Uzemňovací svorky/objímky na potrubí

Svorky/páskové objímky slouží pro připojení potrubí podle ČSN 33 2000-4-41 a ČSN 33 2000-5-54 k uzemnění nebo systému vyrovnání potenciálů pomocí plynule nastavitelného pásku.

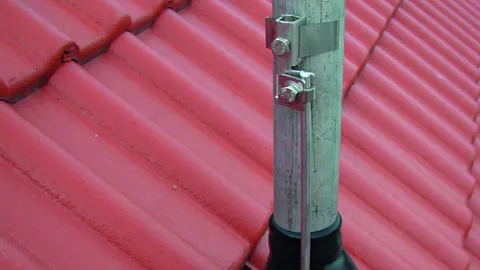

Uzemnění antén

Svorky/páskové objímky pro vyrovnání potenciálů (např. anténních stožárů) při působení blesku podle ČSN EN 62305-3.
S plynule nastavitelným páskem, pro 1 nebo 2 připojení vodičů a průchozí zapojení.

Uzemňovací svorka/objímka na potrubí BS

Svorky/páskové objímky slouží pro připojení potrubí s vnější povrchovou úpravou k systému vyrovnání potenciálů při působení blesku podle ČSN EN 62305-3.
Použití pro povrchovou úpravu (např. lak, barva) do tloušťky 0,2 mm.

Pomocí speciálních hrotů je zajištěno proražení vnější povrchové úpravy.
Tím odpadá odstranění vnější ochranné vrstvy pro vytvoření kontaktní plochy.

Uzemňovací svorky/objímky v ochraně před bleskem

Uzemňovací svorky/objímky pro připojení potrubí podle ČSN 33 2000-4-41 a ČSN 33 2000-5-54 k uzemnění nebo systému vyrovnání potenciálů při působení blesku podle ČSN EN 62305-3.

Rozsah uchycení (údaje v mm i v palcích) se vztahuje k vnějšímu průměru potrubí podle ČSN EN ISO 228-1.

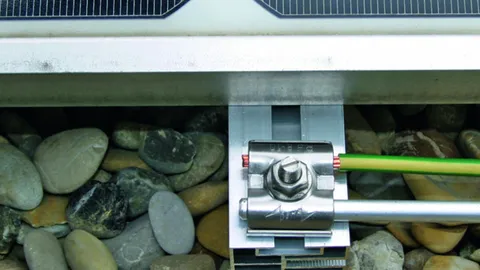

Svorka na falc UNI

Pro propojení montážních konstrukcí, např. FV zařízení s funkčním vyrovnáním potenciálů/uzemněním (barva vodiče může být černá) a vyrovnáním potenciálů při působení blesku.
Prostřednictvím kontaktní plochy (nerezový mezikus) mohou být propojeny vodiče z různých materiálů (Cu, Al, FeZn a nerez) s běžnou montážní konstrukcí např. z hliníku bez rizika vzniku elektrochemické koroze.

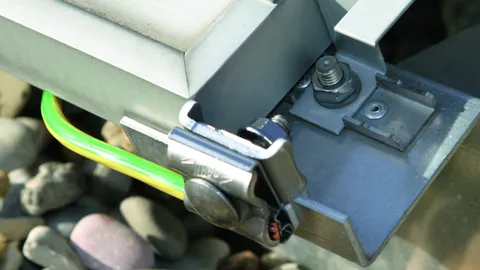

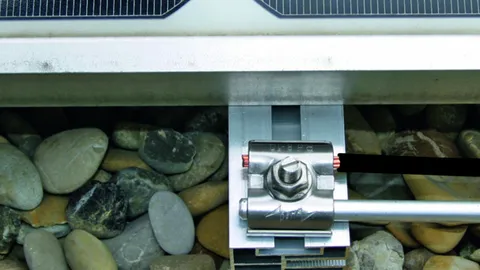

Uzemňovací svorky UNI

Pro propojení montážních konstrukcí, např. FV zařízení s funkčním vyrovnáním potenciálů/uzemněním (barva vodiče může být černá) a vyrovnáním potenciálů při působení blesku podle ČSN EN 62305-3.
Prostřednictvím kontaktní plochy (nerezový mezikus) mohou být propojeny vodiče z různých materiálů (Cu, Al, FeZn a nerez) s běžnou montážní konstrukcí např. z hliníku bez rizika vzniku elektrochemické koroze.

Ochranné oddělovací jiskřiště

Ochranné jiskřiště v uzavřeném provedení s umělohmotným pláštěm pro nepřímé připojení střešníků s nadzemním vedením k vnější ochraně před bleskem.

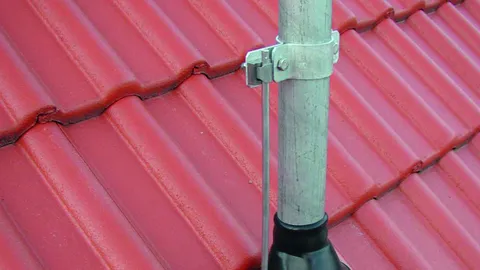

Svorky/objímky na střešníky

Pro připojení ochranného jiskřiště ke střešníkům.

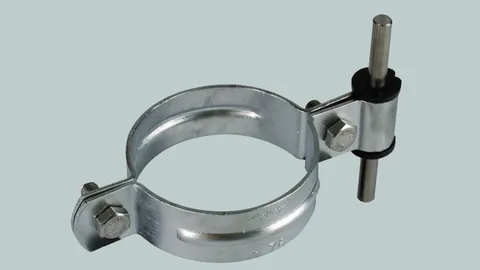

Držáky vedení pro střešníky

K upevnění drátů na střešníky, se spojkou s izolovaným držákem.

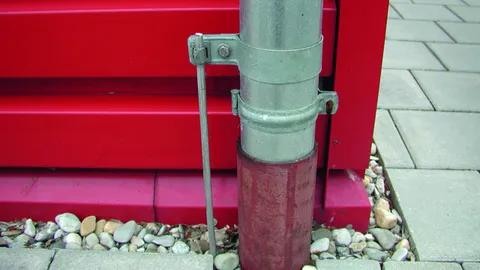

Svorky/objímky na okapové potrubí

Svorky/objímky na potrubí pro připojení okapových svodů k uzemnění nebo systému vyrovnání potenciálů při působení bleskového proudu podle ČSN EN 62305-3.
Možnost připojení drátů např. pomocí svorky KS obj. č. 301 000 nebo pomocí příložky obj. č. 390 150 (podle typu materiálu).

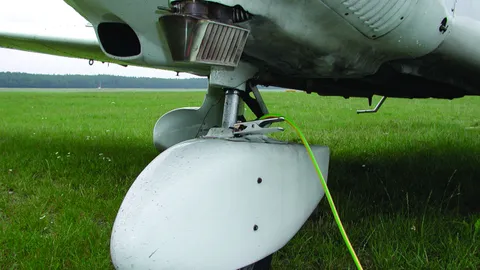

Uzemňovací kleště

  • Pro připojení k cisternovým vozům, letadlům apod.
  • K odvádění statického náboje
  • Pro použití v prostředí s nebezpečím výbuchu

Držák drátů/pásků s přítlačným mechanizmem

Montáž na zeď.
Přítlačný mechanizmus se šroubem M8 pro uložení pásku tloušťky až 11 mm a drátu Ø 6 - 10 mm.

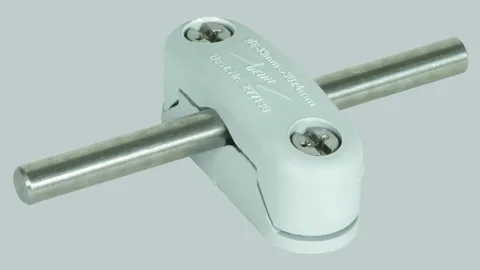

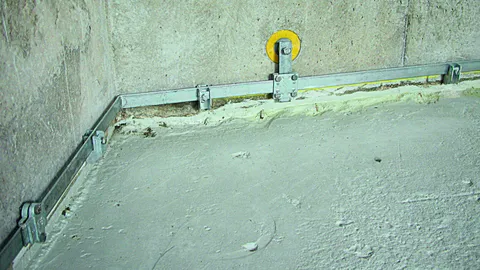

Držák vedení

Držák vedení k uložení pásků a drátů potenciálového vyrovnání např. v trafostanicích a v místnostech s výpočetní technikou.
Držák vedení je izolovaný.

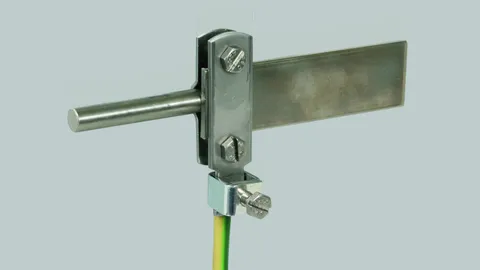

Připojovací svorka

Pro univerzální připojení na okružní vedení potenciálového vyrovnání z materiálů FeZn, měď nebo nerez.
