Bornas de conexión para armaduras

Bornas para conexión de esteras de acero de construcción o armaduras con conductores redondos y pletinas

Disposición:
(II) = paralela
(+) = en cruz

Details

**Figura 2**:
borna con caballete Art Nº 308 045

lorem ipsum — **Figura 2**:
borna con caballete Art Nº 308 045

**Figura 4**: borna con caballete con terminal de cable

**Figura 3**: borna con caballete Art Nº 308 046

**Figura 1**: diámetros de las varillas de armadura.
Acero para la armadura de hormigón según EN 10080:2005.

**Figura 5**: borna de conexión Art Nº 308 035

Para conexiones en "T", en cruz y en paralelo

1 Produkt

Obj. č. 308025 VK A UNI ST

GTIN 4013364035881, Číslo celního sazebníku (EU): 85359000, Váha brutto: 102.00 g, Balící jednotka: 50.00 unidad(es)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Material : St/tZn
Margen de apriete Rd / Rd: (+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9 kA

Producto DEHN
Tipo: VK A UNI ST
art. no.: 308025
o equivalente

Certifikáty

Technické informace

Material	St/tZn
Margen de apriete Rd / Rd	(+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9 kA

Material	St/tZn
Margen de apriete Rd / Rd	(+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Material tornillo	St/tZn
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9 kA

Produkt 308025 byl přidán na seznam.

K seznamu

Produkt 308025 byl přidán do nákupního košíku.

K nákupnímu košíku

Para conexiones en "T", en cruz y en paralelo

1 Produkt

Obj. č. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Číslo celního sazebníku (EU): 85359000, Váha brutto: 111.00 g, Balící jednotka: 25.00 unidad(es)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Material : St/tZn
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (+ / II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 13 kA

Producto DEHN
Tipo: VK 6.10 FL30 FL30 BSB STTZN
art. no.: 308026
o equivalente

Certifikáty

Technické informace

Material	St/tZn
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(+ / II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(+ / II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Material tornillo	St/tZn
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 308026 byl přidán na seznam.

K seznamu

Produkt 308026 byl přidán do nákupního košíku.

K nákupnímu košíku

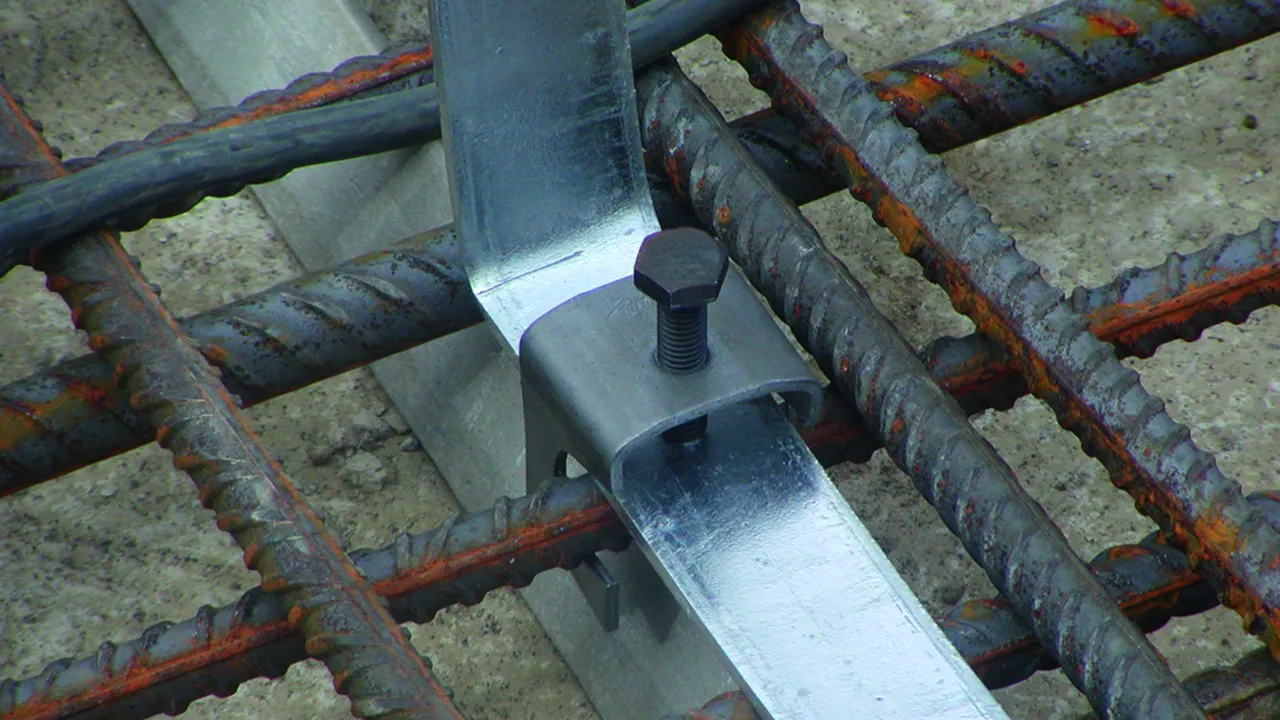

Para conexiones en "T" y en cruz

Nota: Par de apriete recomendado ≥ 10 Nm

1 Produkt

Obj. č. 308030 VK A R22 F40 STBL

GTIN 4013364030749, Číslo celního sazebníku (EU): 85359000, Váha brutto: 130.00 g, Balící jednotka: 50.00 unidad(es)

Vyobrazení

Otevřít PDF

Další informace

Material : St/desnudo
Margen de apriete Rd / pletina: (+) 6-22 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK A R22 F40 STBL
art. no.: 308030
o equivalente

Certifikáty

Technické informace

Material	St/desnudo
Margen de apriete Rd / pletina	(+) 6-22 / 30-40 mm
Tornillo	di M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 308030 byl přidán na seznam.

K seznamu

Produkt 308030 byl přidán do nákupního košíku.

K nákupnímu košíku

Para conexiones en "T" y en paralelo con caballete de sujeción

Para la conexión flexible de conductores redondos o para puntos fijos de toma de tierra con sujeción, al mismo tiempo, en el encofrado.

1 Produkt

Obj. č. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Číslo celního sazebníku (EU): 85359000, Váha brutto: 169.60 g, Balící jednotka: 25.00 unidad(es)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-22 / 40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK 6.22 FL40 KB6.10 BSB STBL
art. no.: 308035
o equivalente

Certifikáty

Technické informace

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-22 / 40 mm
Tornillo	di M10 x 60 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-22 / 40 mm
Tornillo	di M10 x 60 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 308035 byl přidán na seznam.

K seznamu

Produkt 308035 byl přidán do nákupního košíku.

K nákupnímu košíku

Borna con caballete para diámetros grandes

1 Produkt

Obj. č. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Číslo celního sazebníku (EU): 85359000, Váha brutto: 266.50 g, Balící jednotka: 25.00 unidad(es)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Material : St/desnudo
Margen de apriete Rd / Rd: (II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 16 kA

Producto DEHN
Tipo: BVK 16.48 6.10 FL40 BSB STBL
art. no.: 308045
o equivalente

Certifikáty

Technické informace

Material	St/desnudo
Margen de apriete Rd / Rd	(II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	16 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	16 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 308045 byl přidán na seznam.

K seznamu

Produkt 308045 byl přidán do nákupního košíku.

K nákupnímu košíku

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

Para conexiones en cruz de conductores redondos (6-10 mm) o para la fijación con conexión, al mismo tiempo, de puntos fijos de toma de tierra.

1 Produkt

Obj. č. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Číslo celního sazebníku (EU): 85359000, Váha brutto: 292.40 g, Balící jednotka: 25.00 unidad(es)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9,9 kA

Producto DEHN
Tipo: BVK 16.48 FL40 KB6.10 BSB STBL
art. no.: 308046
o equivalente

Certifikáty

Technické informace

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,9 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,9 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Produkt 308046 byl přidán na seznam.

K seznamu

Produkt 308046 byl přidán do nákupního košíku.

K nákupnímu košíku

Bornas MV MAXI de conexión multifunción

Para conexiones en "T", en cruz y en paralelo.

1 Produkt

Obj. č. 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Číslo celního sazebníku (EU): 85359000, Váha brutto: 462.30 g, Balící jednotka: 20.00 unidad(es)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 8-16 / 15-25 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 10,2 kA

Producto DEHN
Tipo: MAMVK 8.16 15.25 STBL
art. no.: 308040
o equivalente

Certifikáty

Technické informace

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 8-16 / 15-25 mm
Tornillo	di M12 x 65 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10,2 kA
Certificación	UL 467
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 8-16 / 15-25 mm
Tornillo	di M12 x 65 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10,2 kA
Certificación	UL 467
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Produkt 308040 byl přidán na seznam.

K seznamu

Produkt 308040 byl přidán do nákupního košíku.

K nákupnímu košíku

Borna MV de conexión multifunción con tornillo de cabeza hexagonal

Rosca en la base.

2 Produkty

Obj. č. 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Číslo celního sazebníku (EU): 85359000, Váha brutto: 101.00 g, Balící jednotka: 50.00 unidad(es)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Material : St/tZn
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 7,3 kA

Producto DEHN
Tipo: MVK 8.10 SKM10X30 STTZN
art. no.: 390050
o equivalente

Certifikáty

Technické informace

Material	St/tZn
Margen de apriete Rd	8-10 mm
Tornillo	di M10 x 30 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd	8-10 mm
Espesor de material (t1 / t2)	2,5 mm
Tornillo	di M10 x 30 mm
Material tornillo	St/tZn
Capacidad de soportar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Produkt 390050 byl přidán na seznam.

K seznamu

Produkt 390050 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Číslo celního sazebníku (EU): 85359000, Váha brutto: 103.00 g, Balící jednotka: 50.00 unidad(es)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Material : St/tZn
Margen de apriete Rd: 10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: MVK 10 SKM10X35 STTZN
art. no.: 391050
o equivalente

Certifikáty

Technické informace

Material	St/tZn
Margen de apriete Rd	10 mm
Tornillo	di M10 x 35 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Produkt 391050 byl přidán na seznam.

K seznamu

Produkt 391050 byl přidán do nákupního košíku.

K nákupnímu košíku

Borna MV de conexión multifunción con tornillo de cabeza hexagonal y arandela elástica

Rosca en la base.

1 Produkt

Obj. č. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Číslo celního sazebníku (EU): 85359000, Váha brutto: 92.00 g, Balící jednotka: 50.00 unidad(es)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Material : St/tZn
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: MVK 8.10 SKM10X30 FSC STTZN
art. no.: 390550
o equivalente

Certifikáty

Technické informace

Material	St/tZn
Margen de apriete Rd	8-10 mm
Tornillo	di M10 x 30 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Produkt 390550 byl přidán na seznam.

K seznamu

Produkt 390550 byl přidán do nákupního košíku.

K nákupnímu košíku

Conector en paralelo con tornillo con cabezal de hongo

2 Produkty

Obj. č. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Číslo celního sazebníku (EU): 85359000, Váha brutto: 163.16 g, Balící jednotka: 50.00 unidad(es)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Conector en paralelo con un tornillo St/desnudo
Conector en paralelo para conectar dos conductores en paralelo
Material : St/desnudo
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 6,1 kA

Producto DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
art. no.: 306121
o equivalente

Certifikáty

Technické informace

Material	St/desnudo
Margen de apriete Rd / Rd	6-22 / 6-22 mm
Tornillo	e M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA

Produkt 306121 byl přidán na seznam.

K seznamu

Produkt 306121 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Číslo celního sazebníku (EU): 85359000, Váha brutto: 167.12 g, Balící jednotka: 50.00 unidad(es)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Conector en paralelo con un tornillo St/tZn
Conector en paralelo para conectar dos conductores en paralelo
Material : St/tZn
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 6,1 kA

Producto DEHN
Tipo: PV 6.22 FRM10X40 STTZN
art. no.: 306122
o equivalente

Certifikáty

Technické informace

Material	St/tZn
Margen de apriete Rd / Rd	6-22 / 6-22 mm
Tornillo	e M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA

Produkt 306122 byl přidán na seznam.

K seznamu

Produkt 306122 byl přidán do nákupního košíku.

K nákupnímu košíku

Bornas de conexión para armaduras

Details

Para conexiones en "T", en cruz y en paralelo

Obj. č. 308025 VK A UNI ST

Pro stažení 308025.stp musíte být přihlášeni.

Pro stažení 308025.igs musíte být přihlášeni.

Pro stažení 308025.jt musíte být přihlášeni.

Pro stažení 308025.dwg musíte být přihlášeni.

Pro stažení 308025m_D.dxf musíte být přihlášeni.

Produkt 308025 byl přidán na seznam.

Produkt 308025 byl přidán do nákupního košíku.

Para conexiones en "T", en cruz y en paralelo

Obj. č. 308026 VK 6.10 FL30 FL30 BSB STTZN

Pro stažení 308026.stp musíte být přihlášeni.

Pro stažení 308026.igs musíte být přihlášeni.

Pro stažení 308026.jt musíte být přihlášeni.

Pro stažení 308026.dwg musíte být přihlášeni.

Pro stažení 308026m_D.dxf musíte být přihlášeni.

Produkt 308026 byl přidán na seznam.

Produkt 308026 byl přidán do nákupního košíku.

Para conexiones en "T" y en cruz

Obj. č. 308030 VK A R22 F40 STBL

Pro stažení 308030.stp musíte být přihlášeni.

Pro stažení 308030.igs musíte být přihlášeni.

Pro stažení 308030.jt musíte být přihlášeni.

Pro stažení 308030.dwg musíte být přihlášeni.

Produkt 308030 byl přidán na seznam.

Produkt 308030 byl přidán do nákupního košíku.

Para conexiones en "T" y en paralelo con caballete de sujeción

Obj. č. 308035 VK 6.22 FL40 KB6.10 BSB STBL

Pro stažení 308035.stp musíte být přihlášeni.

Pro stažení 308035.igs musíte být přihlášeni.

Pro stažení 308035.jt musíte být přihlášeni.

Pro stažení 308035.dwg musíte být přihlášeni.

Pro stažení 308035m_D.dxf musíte být přihlášeni.

Produkt 308035 byl přidán na seznam.

Produkt 308035 byl přidán do nákupního košíku.

Borna con caballete para diámetros grandes

Obj. č. 308045 BVK 16.48 6.10 FL40 BSB STBL

Pro stažení 308045.stp musíte být přihlášeni.

Pro stažení 308045.igs musíte být přihlášeni.

Pro stažení 308045.jt musíte být přihlášeni.

Pro stažení 308045.dwg musíte být přihlášeni.

Pro stažení 308045m_D.dxf musíte být přihlášeni.

Produkt 308045 byl přidán na seznam.

Produkt 308045 byl přidán do nákupního košíku.

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

Obj. č. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

Pro stažení 308046.stp musíte být přihlášeni.

Pro stažení 308046.igs musíte být přihlášeni.

Pro stažení 308046.jt musíte být přihlášeni.

Pro stažení 308046.dwg musíte být přihlášeni.

Pro stažení 308046m_D.dxf musíte být přihlášeni.

Produkt 308046 byl přidán na seznam.

Produkt 308046 byl přidán do nákupního košíku.

Bornas MV MAXI de conexión multifunción

Obj. č. 308040 MAMVK 8.16 15.25 STBL

Pro stažení 308041.stp musíte být přihlášeni.

Pro stažení 308041.igs musíte být přihlášeni.

Pro stažení 308041.jt musíte být přihlášeni.

Pro stažení 308041.dwg musíte být přihlášeni.

Pro stažení 308040m_D.dxf musíte být přihlášeni.

Produkt 308040 byl přidán na seznam.

Produkt 308040 byl přidán do nákupního košíku.

Borna MV de conexión multifunción con tornillo de cabeza hexagonal

Obj. č. 390050 MVK 8.10 SKM10X30 STTZN

Pro stažení 390050.stp musíte být přihlášeni.

Pro stažení 390050.igs musíte být přihlášeni.

Pro stažení 390050.jt musíte být přihlášeni.

Pro stažení 390050.dwg musíte být přihlášeni.

Pro stažení 390050m_D.dxf musíte být přihlášeni.

Produkt 390050 byl přidán na seznam.

Produkt 390050 byl přidán do nákupního košíku.

Obj. č. 391050 MVK 10 SKM10X35 STTZN

Pro stažení 390050.stp musíte být přihlášeni.

Pro stažení 390050.igs musíte být přihlášeni.

Pro stažení 390050.jt musíte být přihlášeni.

Pro stažení 390050.dwg musíte být přihlášeni.

Pro stažení 390050m_D.dxf musíte být přihlášeni.

Produkt 391050 byl přidán na seznam.
