Uzemňovací body

Pro betonové stavby, propojení svodů s armováním objektu nebo s uzemňovací soustavou pro potřeby vytvoření ochranného nebo funkčního systému vyrovnání potenciálů bez rizika koroze.
Pro dvojité připojovací závity M10 a M12 je třeba dodržet minimální délku závitu šroubů:
35 mm pro M10 (délka závitu 40 mm)
15 mm pro M12 (délka závitu 20 mm)

- možnost spojení připojovací osy křížovou svorkou, např. obj. č. 319 201 nebo spojovací svorkou pro armování, např. obj. č. 308 025
- možnost napojení na ekvipotenciální sběrnici, např. jednoduchou koncovkou obj. č. 390 499
- možnost připojení pásku na připojovací destičku (zepředu) nebo bez připojovací osy (zezadu) např. pomocí připojovací svorky obj. č. 478 141 nebo 478 129
- připojovací osa je našroubovaná nebo nalisovaná
- krytka z umělé hmoty (žlutá), zaklapávací, opatřená těsnícím O-kroužkem (zkušební tlak 0,5 baru)

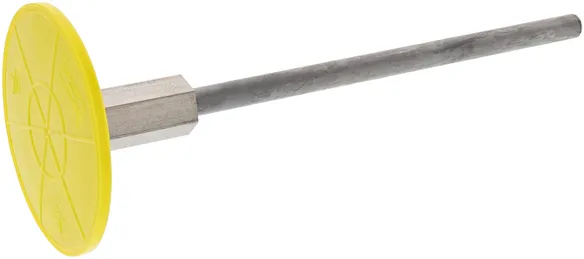

Typ M

S připojovací osou (l = 180 mm, Ø 10 mm).

2 Produkty

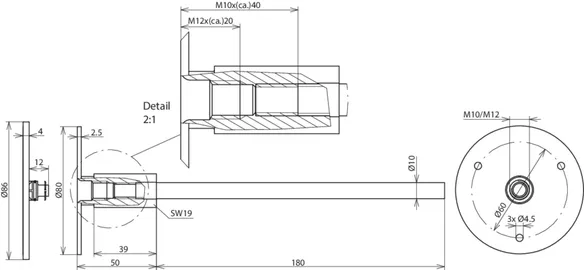

Obj. č. 478011 EFPM M10 12 V4A L230 STTZN

GTIN 4013364033054, Číslo celního sazebníku (EU): 85359000, Váha brutto: 312.50 g, Balící jednotka: 25.00 ks

Vyobrazení

Další informace

Uzemňovací bod typ M, nerez (V4A) M10/M12
Uzemňovací body pro propojení svodů s armováním
objektu nebo s uzemňovací soustavou pro potřeby
vytvoření ochranného nebo funkčního systému
vyrovnání potenciálů bez rizika koroze.
Typ M s připojovací osou (l = 180 mm, Ø 10 mm)
Připojovací závit: M10/M12
Materiál destičky: nerez (V4A)
Číslo materiálu: 1.4571 / 1.4404 / 1.4401
Materiál osy: FeZn
Zkratový proud (AC 50 Hz/DC): 6,5 kA
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: EFPM M10 12 V4A L230 STTZN
Obj. č.: 478011
nebo rovnocenný.

Certifikáty



Technické informace

Připojovací závit M10/M12
Materiál destičky nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
Materiál osy FeZn
Průměr připojovací destičky 80 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,5 kA
Norma ČSN EN 62561-1

Produkt 478011 byl přidán na seznam.

K seznamu

Produkt 478011 byl přidán do nákupního košíku.

K nákupnímu košíku

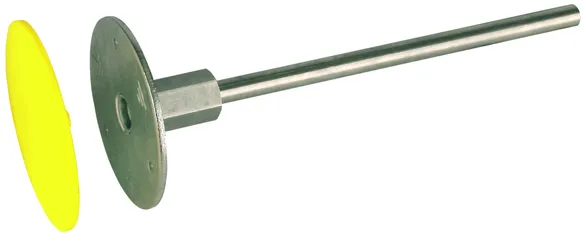

Obj. č. 478019 EFPM M10 12 V4A L230 V2A

GTIN 4013364072107, Číslo celního sazebníku (EU): 85359000, Váha brutto: 310.10 g, Balící jednotka: 25.00 ks

Vyobrazení

Další informace

Uzemňovací bod typ M, nerez (V4A) M10/M12
Uzemňovací body pro propojení svodů s armováním
objektu nebo s uzemňovací soustavou pro potřeby
vytvoření ochranného nebo funkčního systému
vyrovnání potenciálů bez rizika koroze.
Typ M s připojovací osou (l = 180 mm, Ø 10 mm)
Připojovací závit: M10/M12
Materiál destičky: nerez (V4A)
Číslo materiálu: 1.4571 / 1.4404 / 1.4401
Materiál osy: nerez
Zkratový proud (AC 50 Hz/DC): 3,9 kA
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: EFPM M10 12 V4A L230 V2A
Obj. č.: 478019
nebo rovnocenný.

Certifikáty



Technické informace

Připojovací závit M10/M12
Materiál destičky nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
Materiál osy nerez
Průměr připojovací destičky 80 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,9 kA
Norma ČSN EN 62561-1

Produkt 478019 byl přidán na seznam.

K seznamu

Produkt 478019 byl přidán do nákupního košíku.

K nákupnímu košíku

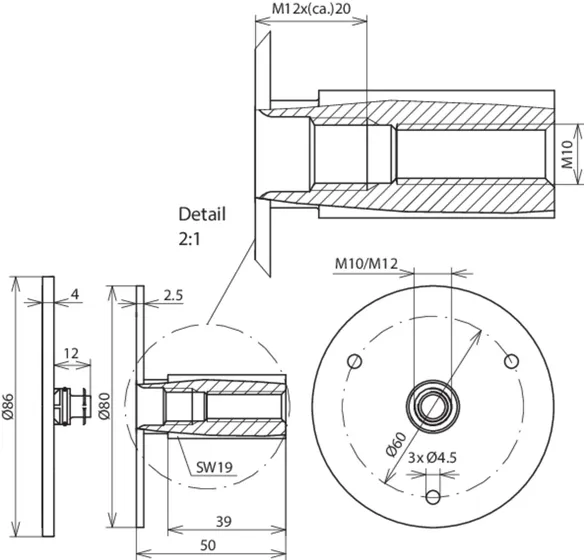

Typ M bez připojovací osy

1 Produkt

Obj. č. 478012 EFPM M10 12 V4A

GTIN 4013364069183, Číslo celního sazebníku (EU): 85359000, Váha brutto: 192.00 g, Balící jednotka: 20.00 ks

Vyobrazení

Další informace

Uzemňovací bod typ M, bez připojovací osy, nerez (V4A) M10/M12
Uzemňovací body pro propojení svodů s armováním
objektu nebo s uzemňovací soustavou pro potřeby
vytvoření ochranného nebo funkčního systému
vyrovnání potenciálů bez rizika koroze.
Provedení bez připojovací osy
Připojovací závit: M10/M12
Materiál destičky: nerez (V4A)
Číslo materiálu: 1.4571 / 1.4404 / 1.4401
Zkratový proud (AC 50 Hz/DC): 9,3 kA (s měděným kabelovým okem)
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: EFPM M10 12 V4A
Obj. č.: 478012
nebo rovnocenný.



Technické informace

Připojovací závit M10/M12
Materiál destičky nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
Průměr připojovací destičky 80 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,3 kA (s měděným kabelovým okem)
Norma ČSN EN 62561-1

Produkt 478012 byl přidán na seznam.

K seznamu

Produkt 478012 byl přidán do nákupního košíku.

K nákupnímu košíku

Typ M slisovaný

Připojovací osa (l = 180 mm, Ø 10 mm).

2 Produkty

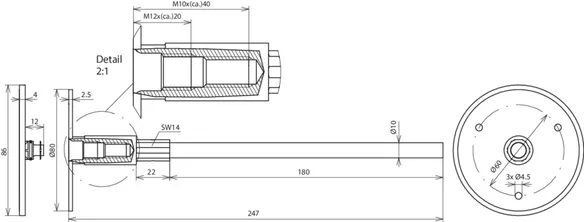

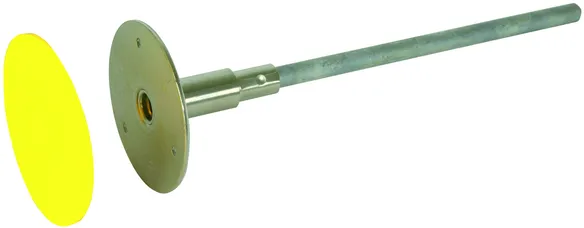

Obj. č. 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN 4013364105157, Číslo celního sazebníku (EU): 85359000, Váha brutto: 318.90 g, Balící jednotka: 25.00 ks

Staré provedení

Vyobrazení

Další informace

Uzemňovací bod typ M, slisovaný, nerez (V4A) M10/M12
Uzemňovací body pro propojení svodů s armováním
objektu nebo s uzemňovací soustavou pro potřeby
vytvoření ochranného nebo funkčního systému
vyrovnání potenciálů bez rizika koroze.
Typ M s nalisovanou připojovací osou (l = 180 mm, Ø 10 mm)

Připojovací závit: M10/M12
Materiál destičky: nerez (V4A)
Číslo materiálu: 1.4571 / 1.4404 / 1.4401
Materiál osy: FeZn
Zkratový proud (AC 50 Hz/DC): 3,7 kA
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: EFPM M10 12 V4A L245 VP STTZN
Obj. č.: 478041
nebo rovnocenný.

Certifikáty



Technické informace

Připojovací závit M10/M12
Materiál destičky nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
Materiál osy FeZn
Průměr připojovací destičky 80 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,7 kA
Norma ČSN EN 62561-1
Pozn.: Provedení obj. č. 478 049 získalo certifikát UL.

Produkt 478041 byl přidán na seznam.

K seznamu

Produkt 478041 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 478049 EFPM M10 12 V4A L245 VP V2A

GTIN 4013364105164, Číslo celního sazebníku (EU): 85359000, Váha brutto: 318.10 g, Balící jednotka: 25.00 ks

Staré provedení

Vyobrazení

Další informace

Uzemňovací bod typ M, slisovaný, nerez (V4A) M10/M12
Uzemňovací body pro propojení svodů s armováním
objektu nebo s uzemňovací soustavou pro potřeby
vytvoření ochranného nebo funkčního systému
vyrovnání potenciálů bez rizika koroze.
Typ M s nalisovanou připojovací osou (l = 180 mm, Ø 10 mm)
Připojovací závit: M10/M12
Materiál destičky: nerez (V4A)
Číslo materiálu: 1.4571 / 1.4404 / 1.4401
Materiál osy: nerez
Zkratový proud (AC 50 Hz/DC): 3,3 kA
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: EFPM M10 12 V4A L245 VP V2A
Obj. č.: 478049
nebo rovnocenný.

Certifikáty



Technické informace

Připojovací závit M10/M12
Materiál destičky nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
Materiál osy nerez
Průměr připojovací destičky 80 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,3 kA
Norma ČSN EN 62561-1
Pozn.: Provedení obj. č. 478 049 získalo certifikát UL.

Produkt 478049 byl přidán na seznam.

K seznamu

Produkt 478049 byl přidán do nákupního košíku.

K nákupnímu košíku

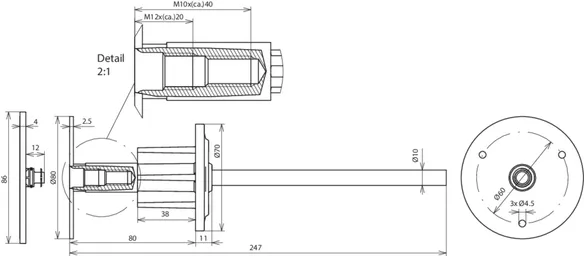

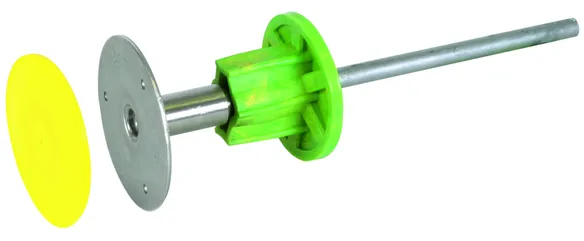

Typ M slisovaný s vodotěsnou ucpávkou

Vodotěsná ucpávka zabraňuje vnikání vody do stěny podél osy (ucpávka je podle ČSN EN 62561-5 testována vzduchem s tlakem 5 bar a tlakem vodního sloupce 1 bar). Vhodný pro vodonepropustný beton.

1 Produkt

Obj. č. 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN 4013364124448, Číslo celního sazebníku (EU): 85359000, Váha brutto: 370.00 g, Balící jednotka: 10.00 ks

Vyobrazení

Další informace

Uzemňovací bod typ M slisovaný, s vodotěsnou ucpávkou, nerez (V4A) M10/M12
Uzemňovací body pro propojení svodů s armováním
objektu nebo s uzemňovací soustavou pro potřeby
vytvoření ochranného nebo funkčního systému
vyrovnání potenciálů bez rizika koroze.
Typ M slisovaný, s vodotěsnou ucpávkou
zabraňující vnikání vody do stěny podél osy
(ucpávka je podle ČSN EN 62561-5 testována vzduchem s tlakem 5 bar a tlakem vodního sloupce 1 bar).
Připojovací závit: M10/M12
Materiál destičky: nerez (V4A)
Číslo materiálu: 1.4571 / 1.4404 / 1.4401
Materiál osy: FeZn
Zkratový proud (AC 50 Hz/DC): 3,7 kA
Materiál vodotěsné ucpávky: PVC
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: EFPM M10 12 V4A WS L245 VP STTZN
Obj. č.: 478051
nebo rovnocenný.

Certifikáty



Technické informace

Připojovací závit M10/M12
Materiál destičky nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
Materiál osy FeZn
Průměr připojovací destičky 80 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,7 kA
Materiál vodotěsné ucpávky PVC
Norma ČSN EN 62561-1

Produkt 478051 byl přidán na seznam.

K seznamu

Produkt 478051 byl přidán do nákupního košíku.

K nákupnímu košíku

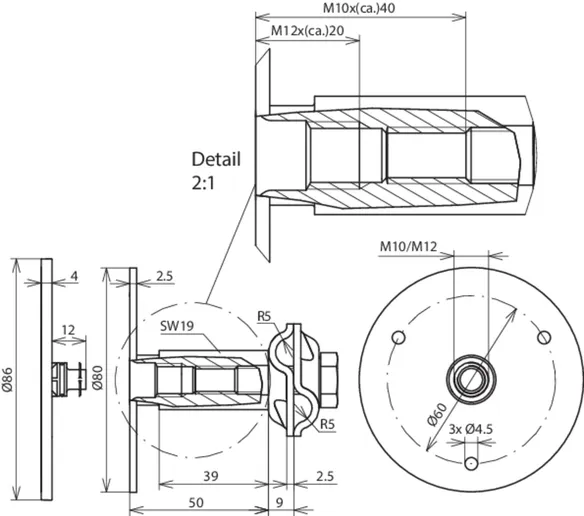

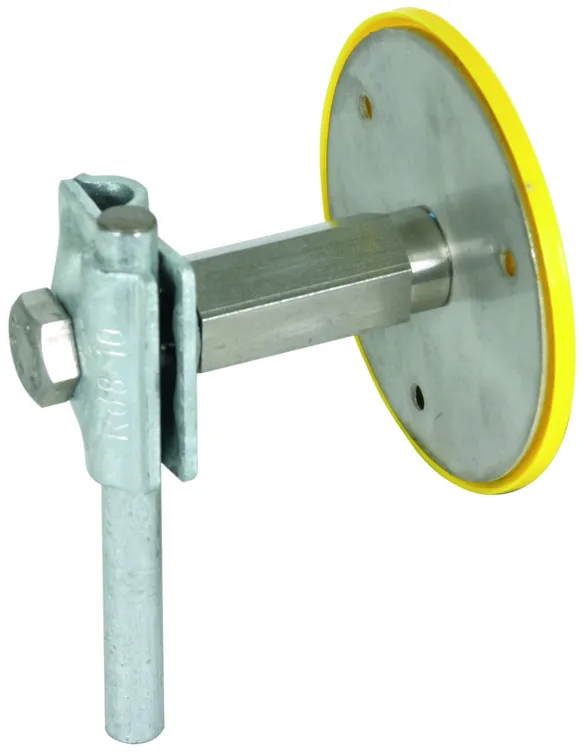

Typ M se svorkou MV

Pro dráty Ø 8 - 10 mm. Prostorově úsporné provedení.

1 Produkt

Obj. č. 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN 4013364118140, Číslo celního sazebníku (EU): 85359000, Váha brutto: 286.40 g, Balící jednotka: 25.00 ks

Vyobrazení

Další informace

Uzemňovací bod typ M, se svorkou MV, nerez (V4A) M10/M12
Uzemňovací body pro propojení svodů s armováním
objektu nebo s uzemňovací soustavou pro potřeby
vytvoření ochranného nebo funkčního systému
vyrovnání potenciálů bez rizika koroze.
Typ M se svorkou MV pro dráty Ø 8 - 10 mm,
prostorově úsporné provedení.
Připojovací závit: M10/M12
Materiál destičky: nerez (V4A)
Číslo materiálu: 1.4571 / 1.4404 / 1.4401
Materiál MV svorky: FeZn
Rozsah svorky kulatý vodič / kulatý vodič: 8-10 mm
Zkratový proud (AC 50 Hz/DC): 9,3 kA
Provedení: s o-kroužkem a svorkou MV
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: EFPM M10 12 V4A MVK8.10 STTZN
Obj. č.: 478112
nebo rovnocenný.

Certifikáty



Technické informace

Připojovací závit M10/M12
Materiál destičky nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
Materiál MV svorky FeZn
Rozsah svorky kulatý vodič / kulatý vodič 8-10 mm
Průměr připojovací destičky 80 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,3 kA
Provedení s o-kroužkem a svorkou MV
Norma ČSN EN 62561-1

Produkt 478112 byl přidán na seznam.

K seznamu

Produkt 478112 byl přidán do nákupního košíku.

K nákupnímu košíku

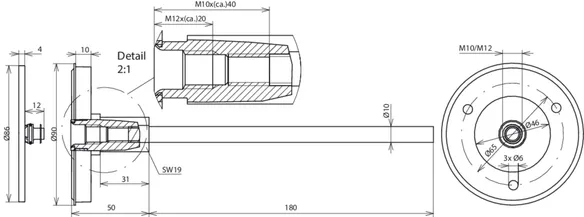

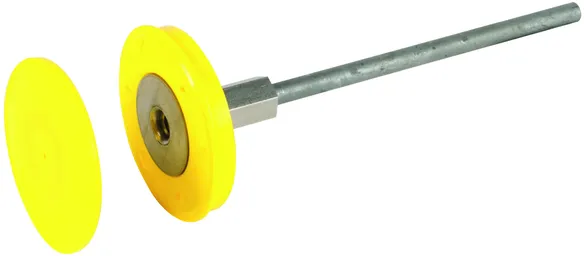

Typ K

S umělohmotným kroužkem a připojovací osou (l = 180 mm, Ø 10 mm).

1 Produkt

Obj. č. 478200 EFPK M10 12 V4A L230 STTZN

GTIN 4013364035652, Číslo celního sazebníku (EU): 85359000, Váha brutto: 278.20 g, Balící jednotka: 25.00 ks

Staré provedení

Vyobrazení

Další informace

Uzemňovací bod typ K, nerez (V4A) M10/M12
Uzemňovací body pro propojení svodů s armováním
objektu nebo s uzemňovací soustavou pro potřeby
vytvoření ochranného nebo funkčního systému
vyrovnání potenciálů bez rizika koroze.
S umělohmotným kroužkem a připojovací osou
(l = 180 mm, Ø 10 mm).
Připojovací závit: M10/M12
Materiál destičky: nerez (V4A)
Číslo materiálu: 1.4571 / 1.4404 / 1.4401
Materiál osy: FeZn
Zkratový proud (AC 50 Hz/DC): 6,5 kA
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: EFPK M10 12 V4A L230 STTZN
Obj. č.: 478200
nebo rovnocenný.

Certifikáty



Technické informace

Připojovací závit M10/M12
Materiál destičky nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
Materiál osy FeZn
Průměr připojovací destičky 46 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,5 kA
Norma ČSN EN 62561-1

Produkt 478200 byl přidán na seznam.

K seznamu

Produkt 478200 byl přidán do nákupního košíku.

K nákupnímu košíku
