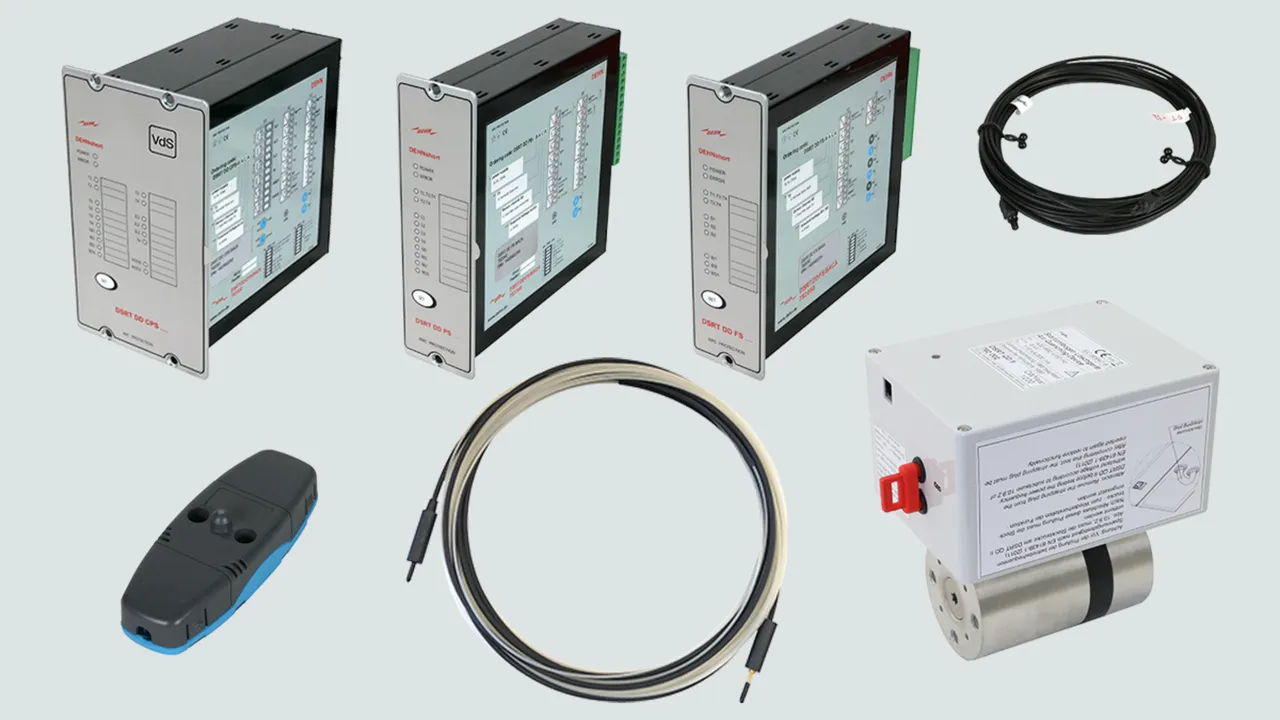

Sistema di protezione attiva contro gli archi elettrici DEHNshort

  • Protezione delle persone, del sistema e delle funzioni dell'impianto secondo la norma DIN EN 61439-2, parte 1 (IEC/TR 61641 ed. 3, 2014)
  • Impiego in quadri elettrici a bassa tensione secondo DIN EN 61439-2, dopo aver effettuato i test di integrazione secondo DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
  • Massima affidabilità dell'impianto
  • Progettazione di sistemi modulari
  • Lo stato del sistema è segnalato sulla parte anteriore dell’impianto.

Details

Schema di circuito basilare
lorem ipsum
Dispositivi di estinzione in condizioni di installazione
lorem ipsum
Dispositivi di rilevamento nella porta
lorem ipsum
Trasformatori di corrente di protezione installati
lorem ipsum
Sensori di luce installati
lorem ipsum

Další informace


Dispositivo di rilevamento (corrente + luce)

Dispositivo di rilevamento DSRT DD CPS .... per il rilevamento di corrente e luce (sensori puntuali DSRT PS) con uscita per il collegamento di due dispositivi di estinzione DSRT QD II.

2 Produkty

Obj. č. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Číslo celního sazebníku (EU): 85364900, Váha brutto: 1.48 kg, Balící jednotka: 1.00 pz.


Vyobrazení

Další informace

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per collegare sensori di luce di tipo puntuale
e un trasformatore di corrente
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 18 - 72 V DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 Sensore
Uscite relè: 4 a potenziale zero
5 A, 250 V AC/DC
Segnale di ingresso corrente: 1 / 5 A
Numero di connessioni del trasformatore di corrente:
3 per conduttore di fase 1 per corrente totale

Fabbricato: DEHN
Tipo: DSRT DD CPS BACA
Art.: 782030
o similare.

Certifikáty



Technické informace

Tensione min / max (UN ) 18-72 V DC
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 102 mm
Misure di montaggio (lu x la x p) 157 x 82 x 164 mm
Ingressi sensore S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Entrate corrente 1 A / 5 A (IL1, IL2, IL3, Io)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite ad alta velocità fino a 250 V AC/DC 2 A (HS01, HS02)
UsciteDispositivo di estinzione Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Tempo di intervento HSO < 2 ms
Tempo di intervento TX < 2 ms
Omologazioni VdS

Produkt 782030 byl přidán na seznam.

K seznamu

Produkt 782030 byl přidán do nákupního košíku.

Obj. č. 782031 DSRT DD CPS AACA

GTIN 4013364245815, Číslo celního sazebníku (EU): 85364900, Váha brutto: 1.48 kg, Balící jednotka: 1.00 pz.


Vyobrazení

Další informace

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per collegare sensori di luce di tipo puntuale
e un trasformatore di corrente
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 80 - 265 V AC/DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 Sensore
Uscite relè: 4 a potenziale zero
5 A, 250 V AC/DC
Segnale di ingresso corrente: 1 / 5 A
Numero di connessioni del trasformatore di corrente:
3 per conduttore di fase 1 per corrente totale

Fabbricato: DEHN
Tipo: DSRT DD CPS AACA
Art.: 782031
o similare.

Certifikáty



Technické informace

Tensione min / max (UN ) 92-265 V AC / DC
Frequenza 50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 102 mm
Misure di montaggio (lu x la x p) 157 x 82 x 164 mm
Ingressi sensore S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Entrate corrente 1 A / 5 A (IL1, IL2, IL3, Io)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite ad alta velocità fino a 250 V AC/DC 2 A (HS01, HS02)
UsciteDispositivo di estinzione Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Tempo di intervento HSO < 2 ms
Tempo di intervento TX < 2 ms
Omologazioni VdS

Produkt 782031 byl přidán na seznam.

K seznamu

Produkt 782031 byl přidán do nákupního košíku.


Dispositivo di rilevamento (sensore puntuale)

Dispositivo di rilevamento DSRT DD PS .... per il rilevamento della luce (sensori puntiformi DSRT PS) con uscita per il collegamento di due dispositivi di estinzione DSRT QD II.

2 Produkty

Obj. č. 782040 DSRT DD PS BACA

GTIN 4013364245822, Číslo celního sazebníku (EU): 85364900, Váha brutto: 953.00 g, Balící jednotka: 1.00 pz.


Vyobrazení

Další informace

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 12 sensori di luce puntuali
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 18 - 72 V DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 sensori)
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD PS BACA
Art.: 782040
o similare.

Certifikáty



Technické informace

Tensione min / max (UN ) 18-72 V DC
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 52 mm
Misure di montaggio (lu x la x p) 157 x 45 x 164 mm
Ingressi sensore S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
UsciteDispositivo di estinzione Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Tempo di intervento TX < 2 ms
Omologazioni VdS

Produkt 782040 byl přidán na seznam.

K seznamu

Produkt 782040 byl přidán do nákupního košíku.

Obj. č. 782041 DSRT DD PS AACA

GTIN 4013364245839, Číslo celního sazebníku (EU): 85364900, Váha brutto: 953.00 g, Balící jednotka: 1.00 pz.


Vyobrazení

Další informace

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 12 sensori di luce puntuali
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 80 - 265 V AC/DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 sensori)
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD PS AACA
Art.: 782041
o similare.

Certifikáty



Technické informace

Tensione min / max (UN ) 92-265 V AC / DC
Frequenza 50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 52 mm
Misure di montaggio (lu x la x p) 157 x 45 x 164 mm
Ingressi sensore S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
UsciteDispositivo di estinzione Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Tempo di intervento TX < 2 ms
Omologazioni VdS

Produkt 782041 byl přidán na seznam.

K seznamu

Produkt 782041 byl přidán do nákupního košíku.


Dispositivo di rilevamento (sensore a fibre ottiche)

Dispositivo di rilevamento DSRT DD FS .... per il rilevamento della luce (sensore a fibra ottica DSRT FS).

2 Produkty

Obj. č. 782050 DSRT DD FS BAAA

GTIN 4013364245846, Číslo celního sazebníku (EU): 85364900, Váha brutto: 1020.00 g, Balící jednotka: 1.00 pz.


Vyobrazení

Další informace

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 3 sensori a fibra ottica
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 18 - 72 V DC
Assorbimento di potenza: 5 W
Numero di ingressi ottici: 3
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD FS BAAA
Art.: 782050
o similare.

Certifikáty



Technické informace

Tensione min / max (UN ) 18-72 V DC
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 52 mm
Misure di montaggio (lu x la x p) 157 x 45 x 164 mm
Ingressi sensore S1, S2, S3 (è possibile collegare un sensore a fibra ottica (DSRT FS) per canale)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Omologazioni VdS

Produkt 782050 byl přidán na seznam.

K seznamu

Produkt 782050 byl přidán do nákupního košíku.

Obj. č. 782051 DSRT DD FS AAAA

GTIN 4013364245853, Číslo celního sazebníku (EU): 85364900, Váha brutto: 1020.00 g, Balící jednotka: 1.00 pz.


Vyobrazení

Další informace

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 3 sensori a fibra ottica
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 80 - 265 V AC/DC
Assorbimento di potenza: 5 W
Numero di ingressi ottici: 3
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD FS AAAA
Art.: 782051
o similare.

Certifikáty



Technické informace

Tensione min / max (UN ) 92-265 V AC / DC
Frequenza 50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 52 mm
Misure di montaggio (lu x la x p) 157 x 45 x 164 mm
Ingressi sensore S1, S2, S3 (è possibile collegare un sensore a fibra ottica (DSRT FS) per canale)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Omologazioni VdS

Produkt 782051 byl přidán na seznam.

K seznamu

Produkt 782051 byl přidán do nákupního košíku.


Dispositivo di estinzione QD II

Dispositivo di estinzione da collegare ai dispositivi di rilevamento DSRT DD CPS e DSRT DD PS.

1 Produkt

Obj. č. 782002 DSRT QD II

GTIN 4013364312562, Číslo celního sazebníku (EU): 85363090, Váha brutto: 5.23 kg, Balící jednotka: 1.00 pz.


Vyobrazení

Další informace

Dispositivo di estinzione
Dispositivo di estinzione per l'estinzione dell'arco elettrico
con connessione a 2 fasi al sistema di sbarre principali.
Corrente nominale di resistenza agli impulsi Ipk: 242 kA
Corrente nominale di resistenza a breve termine Icw: 110 kA / 300 ms
Tensione nominale di esercizio: 690 V / AC
Frequenza nominale: 50 Hz / 60 Hz

Fabbricato: DEHN
Tipo: DSRT QD II
Art.: 782002
o similare.

Certifikáty



Technické informace

Norma IEC 60947-9-1:2019
Tensione nominale di esercizio (Ue ) 400 – 690 V AC
Corrente nominale di resistenza a breve termine (Icw ) 110 kA, 300 ms
Corrente nominale di resistenza agli impulsi (Ipk ) 242 kA
Dimensione (lu x la x p) 177 x 120 x 180 mm
Topologia della rete TN, TT, IT
Tipo di protezione IP 00
Omologazioni VdS

Produkt 782002 byl přidán na seznam.

K seznamu

Produkt 782002 byl přidán do nákupního košíku.


Cavo in fibra ottica

Cavi in fibra ottica preassemblati per il collegamento tra i dispositivi di rilevamento DSRT DD CPS e DSRT DD PS e le unità di estinzione DSRT QD II.
1 pacco = 2 pezzi.

4 Produkty

Obj. č. 782020 DSRT LWL 0.75

GTIN 4013364236509, Číslo celního sazebníku (EU): 85447000, Váha brutto: 10.00 g/PAK, Balící jednotka: 1.00 PAK


Vyobrazení

Další informace

Cavi in fibra ottica preassemblati da 0,75 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 0,75 m


Fabbricato: DEHN
Tipo: DSRT LWL 0.75
Art.: 782020
o similare.

Certifikáty



Technické informace

Lunghezza 0,75 m
Diametro 2,2 mm
Omologazioni VdS

Produkt 782020 byl přidán na seznam.

K seznamu

Produkt 782020 byl přidán do nákupního košíku.

Obj. č. 782022 DSRT LWL 2.00

GTIN 4013364236516, Číslo celního sazebníku (EU): 85447000, Váha brutto: 20.00 g/PAK, Balící jednotka: 1.00 PAK


Vyobrazení

Další informace

Cavi in fibra ottica preassemblati da 2,00 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 2,00 m

Fabbricato: DEHN
Tipo: DSRT LWL 2.00
Art.: 782022
o similare.

Certifikáty



Technické informace

Lunghezza 2 m
Diametro 2,2 mm
Omologazioni VdS

Produkt 782022 byl přidán na seznam.

K seznamu

Produkt 782022 byl přidán do nákupního košíku.

Obj. č. 782024 DSRT LWL 4.00

GTIN 4013364237193, Číslo celního sazebníku (EU): 85447000, Váha brutto: 36.00 g/PAK, Balící jednotka: 1.00 PAK


Vyobrazení

Další informace

Cavi in fibra ottica preassemblati da 4,00 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 4,00 m

Fabbricato: DEHN
Tipo: DSRT LWL 4.00
Art.: 782024
o similare.

Certifikáty



Technické informace

Lunghezza 4 m
Diametro 2,2 mm
Omologazioni VdS

Produkt 782024 byl přidán na seznam.

K seznamu

Produkt 782024 byl přidán do nákupního košíku.

Obj. č. 782028 DSRT LWL 8.00

GTIN 4013364237223, Číslo celního sazebníku (EU): 85447000, Váha brutto: 66.00 g/PAK, Balící jednotka: 1.00 PAK


Vyobrazení

Další informace

Cavi in fibra ottica preassemblati da 8,00 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 8,00 m

Fabbricato: DEHN
Tipo: DSRT LWL 8.00
Art.: 782028
o similare.

Certifikáty



Technické informace

Lunghezza 8 m
Diametro 2,2 mm
Omologazioni VdS

Produkt 782028 byl přidán na seznam.

K seznamu

Produkt 782028 byl přidán do nákupního košíku.


Sensore puntiforme

Sensore puntuale DSRT PS per il rilevamento di archi elettrici. È possibile collegare in serie un massimo di 3 sensori a ciascun ingresso sensore degli apparecchi DSRT DD CPS e DSRT DD PS.

1 Produkt

Obj. č. 782060 DSRT PS

GTIN 4013364245860, Číslo celního sazebníku (EU): 85364900, Váha brutto: 32.00 g, Balící jednotka: 1.00 pz.


Vyobrazení

Další informace

Sensore puntiforme
Sensore di luce di tipo puntuale per rilevare
l'emissione luminosa dell'arco elettrico a partire da 5 kA.

Fabbricato: DEHN
Tipo: DSRT PS
Art.: 782060
o similare.

Certifikáty



Technické informace

Dimensione (lu x la x a) 90 x 32,8 x 19,5 mm
Fori di fissaggio 2x 3,2 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 90° (180°)
Max. distanza dall'arco elettrico 2 m (0,5 m)
Cablaggio del sensore 2 nuclei e schermatura
Specifiche dei cavi del sensore Twisted pair max. 0,5 mm², schermato
Lunghezza del cavo del sensore per ciascun canale del sensore 100 m
Tipo di protezione IP 60
Temperature di esercizio (TU ) –20 °C ... +85 °C
Omologazioni VdS

Produkt 782060 byl přidán na seznam.

K seznamu

Produkt 782060 byl přidán do nákupního košíku.


Sensore a fibra ottica

Sensore a fibra ottica DSRT FS per il rilevamento di archi elettrici. Un sensore può essere collegato a ciascun ingresso del dispositivo DSRT DD FS.

5 Produkty

Obj. č. 782077 DSRT FS 8 1.5

GTIN 4013364273375, Číslo celního sazebníku (EU): 85447000, Váha brutto: 142.59 g, Balící jednotka: 1.00 pz.


Vyobrazení

Další informace

Sensore a fibra ottica 8 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell’arco elettrico da 5 kA.
Lunghezza totale: 8 m

Fabbricato: DEHN
Tipo: DSRT FS 8 1.5
Art.: 782077
o similare.

Certifikáty



Technické informace

Lunghezza sensore 8 m
Lunghezza sensore attivo 5 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max. 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Produkt 782077 byl přidán na seznam.

K seznamu

Produkt 782077 byl přidán do nákupního košíku.

Obj. č. 782081 DSRT FS 10 1.5

GTIN 4013364273344, Číslo celního sazebníku (EU): 85447000, Váha brutto: 147.27 g, Balící jednotka: 1.00 pz.


Vyobrazení

Další informace

Sensore a fibra ottica 10 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell’arco elettrico da 5 kA.
Lunghezza totale: 10 m

Fabbricato: DEHN
Tipo: DSRT FS 10 1.5
Art.: 782081
o similare.

Certifikáty



Technické informace

Lunghezza sensore 10 m
Lunghezza sensore attivo 7 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Produkt 782081 byl přidán na seznam.

K seznamu

Produkt 782081 byl přidán do nákupního košíku.

Obj. č. 782085 DSRT FS 12 1.5

GTIN 4013364273443, Číslo celního sazebníku (EU): 85447000, Váha brutto: 150.00 g, Balící jednotka: 1.00 pz.


Vyobrazení

Další informace

Sensore a fibra ottica 12 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell'arco elettrico a partire da 5 kA.
Lunghezza totale: 12 m

Fabbricato: DEHN
Tipo: DSRT FS 12 1.5
Art.: 782085
o similare.

Certifikáty



Technické informace

Lunghezza sensore 12 m
Lunghezza sensore attivo 9 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Produkt 782085 byl přidán na seznam.

K seznamu

Produkt 782085 byl přidán do nákupního košíku.

Obj. č. 782091 DSRT FS 15 1.5

GTIN 4013364273474, Číslo celního sazebníku (EU): 85447000, Váha brutto: 156.67 g, Balící jednotka: 1.00 pz.


Vyobrazení

Další informace

Sensore a fibra ottica 15 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell'arco elettrico a partire da 5 kA.
Lunghezza totale: 15 m


Fabbricato: DEHN
Tipo: DSRT FS 15 1.5
Art.: 782091
o similare.

Certifikáty



Technické informace

Lunghezza sensore 15 m
Lunghezza sensore attivo 12 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Produkt 782091 byl přidán na seznam.

K seznamu

Produkt 782091 byl přidán do nákupního košíku.

Obj. č. 782092 DSRT FS 17 1.5

GTIN 4013364468092, Číslo celního sazebníku (EU): 85447000, Váha brutto: 170.88 g, Balící jednotka: 1.00 pz.


Vyobrazení

Další informace

Sensore a fibra ottica 17 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell'arco elettrico a partire da 5 kA.
Lunghezza totale: 17 m

Fabbricato: DEHN
Tipo: DSRT FS 17 1.5
Art.: 782092
o similare.

Certifikáty



Technické informace

Lunghezza sensore 17 m
Lunghezza sensore attivo 14 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Produkt 782092 byl přidán na seznam.

K seznamu

Produkt 782092 byl přidán do nákupního košíku.


back to top
