Obj. č. 942300 DG MP TNC 275

GTIN 4013364495272, Číslo celního sazebníku (EU): 85363030, Váha brutto: 316.66 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Limitatore di sovratensione DEHNguard MP TNC 275
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C 230/400 V, larghezza 3 unità
con contatto di telesegnalamento
Scaricatore di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 275
Art.: 942300
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE

Produkt 942300 byl přidán na seznam.

K seznamu

Produkt 942300 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942318 DG MP TNC 150 FM

GTIN 4013364495265, Číslo celního sazebníku (EU): 85363030, Váha brutto: 324.71 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Limitatore di sovratensione DEHNguard MP TNC 150 FM
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C, larghezza 3 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 150 FM
Art.: 942318
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 208 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 0,7 kV
Livello di protezione con 5 kA (U_P )	≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza in caso di guasto
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942318 byl přidán na seznam.

K seznamu

Produkt 942318 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942305 DG MP TNC 275 FM

GTIN 4013364495289, Číslo celního sazebníku (EU): 85363030, Váha brutto: 323.13 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Limitatore di sovratensione DEHNguard MP TNC 275 FM
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C 230/400 V, larghezza 3 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 275 FM
Art.: 942305
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942305 byl přidán na seznam.

K seznamu

Produkt 942305 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942319 DG MP TNC 385 FM

GTIN 4013364495296, Číslo celního sazebníku (EU): 85363030, Váha brutto: 324.71 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Limitatore di sovratensione DEHNguard MP TNC 385 FM
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C, larghezza 3 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 385 FM
Art.: 942319
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 1,75 kV
Livello di protezione con 5 kA (U_P )	≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – Tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942319 byl přidán na seznam.

K seznamu

Produkt 942319 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942308 DG MP TNC 440 FM

GTIN 4013364495258, Číslo celního sazebníku (EU): 85363030, Váha brutto: 355.78 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Limitatore di sovratensione DEHNguard MP TNC 440 FM
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-C 400/690 V, larghezza 3 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 440 V AC
Livello di protezione: <= 2 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNC 440 FM
Art.: 942308
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	400 / 690 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 2 kV
Livello di protezione con 5 kA (U_P )	≤ 1,7 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	580 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	765 V / 120 min. – sicurezza in caso di guasto
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942308 byl přidán na seznam.

K seznamu

Produkt 942308 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942400 DG MP TNS 275

GTIN 4013364484115, Číslo celního sazebníku (EU): 85363030, Váha brutto: 407.53 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard MP TNS 275
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 4 unità
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNS 275
Art.: 942400
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE

Produkt 942400 byl přidán na seznam.

K seznamu

Produkt 942400 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942408 DG MP TNS 150 FM

GTIN 4013364484863, Číslo celního sazebníku (EU): 85363030, Váha brutto: 385.91 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard MP TNS 150 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNS 150 FM
Art.: 942408
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 208 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza in caso di guasto
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942408 byl přidán na seznam.

K seznamu

Produkt 942408 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942405 DG MP TNS 275 FM

GTIN 4013364477124, Číslo celního sazebníku (EU): 85363030, Váha brutto: 350.91 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

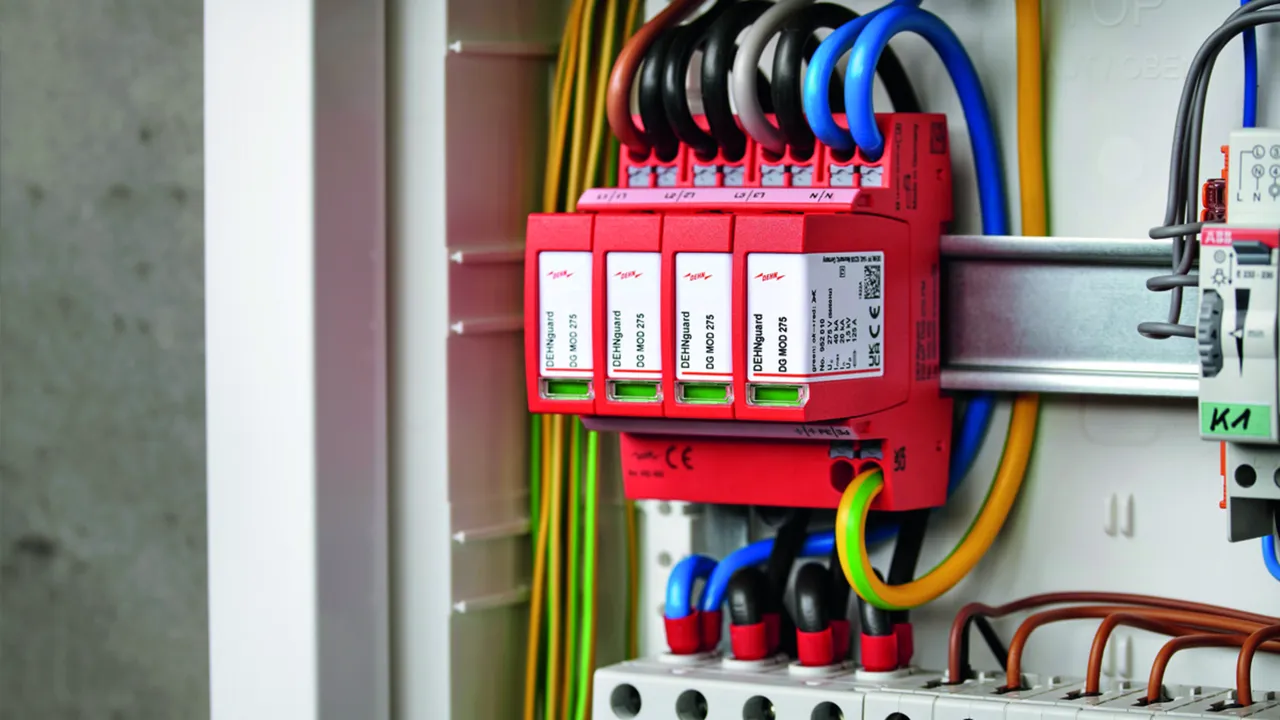

Limitatore di sovratensione DEHNguard MP TNS 275 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNS 275 FM
Art.: 942405
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942405 byl přidán na seznam.

K seznamu

Produkt 942405 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942409 DG MP TNS 385 FM

GTIN 4013364484832, Číslo celního sazebníku (EU): 85363030, Váha brutto: 441.67 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard MP TNS 385 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TNS 385 FM
Art.: 942409
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – Tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942409 byl přidán na seznam.

K seznamu

Produkt 942409 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942310 DG MP TT 275

GTIN 4013364484108, Číslo celního sazebníku (EU): 85363030, Váha brutto: 343.84 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard MP TT 275
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 275
Art.: 942310
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942310 byl přidán na seznam.

K seznamu

Produkt 942310 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942328 DG MP TT 150 FM

GTIN 4013364484856, Číslo celního sazebníku (EU): 85363030, Váha brutto: 388.86 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard MP TT 275 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 150 FM
Art.: 942328
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	15 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 208 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	15 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	230 V / 120 min. – sicurezza in caso di guasto
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942328 byl přidán na seznam.

K seznamu

Produkt 942328 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942315 DG MP TT 275 FM

GTIN 4013364477162, Číslo celního sazebníku (EU): 85363030, Váha brutto: 346.63 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard MP TT 275 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 275 FM
Art.: 942315
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942315 byl přidán na seznam.

K seznamu

Produkt 942315 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942325 DG MP TT 320 FM

GTIN 4013364484849, Číslo celního sazebníku (EU): 85363030, Váha brutto: 418.85 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard MP TT 320 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 320 FM
Art.: 942325
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942325 byl přidán na seznam.

K seznamu

Produkt 942325 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942317 DG MP TT 385 FM

GTIN 4013364484825, Číslo celního sazebníku (EU): 85363030, Váha brutto: 430.48 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard MP TT 385 FM
Limitatore di sovratensione tetrapolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 385 FM
Art.: 942317
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – Tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942317 byl přidán na seznam.

K seznamu

Produkt 942317 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942200 DG MP TN 275

GTIN 4013364495395, Číslo celního sazebníku (EU): 85363030, Váha brutto: 228.88 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Limitatore di sovratensione DEHNguard MP TN 275
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TN monofase 230 V, larghezza 2 unità
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TN 275
Art.: 942200
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE

Produkt 942200 byl přidán na seznam.

K seznamu

Produkt 942200 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942207 DG MP TN 150 FM

GTIN 4013364495418, Číslo celního sazebníku (EU): 85363030, Váha brutto: 231.67 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Limitatore di sovratensione DEHNguard MP TN 150 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TN monofase, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TN 150 FM
Art.: 942207
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	Contatto di scambio

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza in caso di guasto
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	Contatto di scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile

Produkt 942207 byl přidán na seznam.

K seznamu

Produkt 942207 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942205 DG MP TN 275 FM

GTIN 4013364495401, Číslo celního sazebníku (EU): 85363030, Váha brutto: 231.32 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Limitatore di sovratensione DEHNguard MP TN 275 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TN monofase 230 V, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TN 275 FM
Art.: 942205
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	Contatto di scambio

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	Contatto di scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile

Produkt 942205 byl přidán na seznam.

K seznamu

Produkt 942205 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942110 DG MP TT 2P 275

GTIN 4013364495326, Číslo celního sazebníku (EU): 85363030, Váha brutto: 220.36 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Limitatore di sovratensione DEHNguard MP TT 2P 275
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TT e TN monofase 230 V, larghezza 2 unità
Scaricatore di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P 275
Art.: 942110
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942110 byl přidán na seznam.

K seznamu

Produkt 942110 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942115 DG MP TT 2P 275 FM

GTIN 4013364495333, Číslo celního sazebníku (EU): 85363030, Váha brutto: 226.75 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Limitatore di sovratensione DEHNguard MP TT 2P 275 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TT e TN monofase 230 V, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 50 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P 275 FM
Art.: 942115
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942115 byl přidán na seznam.

K seznamu

Produkt 942115 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942135 DG MP TT 2P 320 FM

GTIN 4013364495340, Číslo celního sazebníku (EU): 85363030, Váha brutto: 230.96 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Limitatore di sovratensione DEHNguard MP TT 2P 320 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi V-TT e TN monofase 230 V, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P 320 FM
Art.: 942135
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 942135 byl přidán na seznam.

K seznamu

Produkt 942135 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942117 DG MP TT 2P 385 FM

GTIN 4013364495357, Číslo celního sazebníku (EU): 85363090, Váha brutto: 227.23 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Limitatore di sovratensione DEHNguard MP TT 2P 385 FM
Limitatore di sovratensione bipolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per sistemi TT e TN monofase, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP TT 2P 385 FM
Art.: 942117
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Impulso combinato [L-N] (U_OC )	20 kV
Impulso combinato [N-PE] (U_OC )	6 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²monofilo / a filo sottile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Produkt 942117 byl přidán na seznam.

K seznamu

Produkt 942117 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942307 DG MP WE 600 FM

GTIN 4013364495302, Číslo celního sazebníku (EU): 85363030, Váha brutto: 384.26 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Limitatore di sovratensione DEHNguard MP WE 600 FM
Limitatore di sovratensione tripolare
modulare innestabile con
doppio morsetto di collegamento Push-in adatto
a cablaggio in derivazione e cablaggio passante a V,
per impianti eolici, per l’impiego nel
sistema V TN-C 400/690, larghezza 3 unità
con contatto di telesegnalamento
Considerazione delle oscillazioni di tensione brevi
attraverso aumento della tensione di riferimento varistore Umov
Scaricatore di tipo 2 + tipo 3 secondo la norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 600 V AC
Tensione di riferimento varistore: 750 V AC
Livello di protezione: <= 3 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG MP WE 600 FM
Art.: 942307
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 + tipo 3/ classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 / 830 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Impulso combinato [L-N] (U_OC )	20 kV
Corrente di carico nominale in caso di cablaggio passante a V (I_L )	40 A
Livello di protezione (U_P )	≤ 3 kV
Livello di protezione con 5 kA (U_P )	≤ 2,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Max. protezione da sovracorrente in rete in caso di cablaggio passante a V:	40 A gG
Max. protezione da sovracorrente in rete in caso di cablaggio in derivazione (doppio collegamento 2 x 10 mm²)	100 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	900 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 942307 byl přidán na seznam.

K seznamu

Produkt 942307 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952313 DG M TNC 150

GTIN 4013364123939, Číslo celního sazebníku (EU): 85363030, Váha brutto: 319.70 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNC 150
Limitatore di sovratensione tripolare, modulare, innestabile
Per sistemi di rete TN-C, dimensioni 3 unità
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta a corrente di corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 150
Art.: 952313
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Livello di protezione con 5 kA (U_P )	≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952313 byl přidán na seznam.

K seznamu

Produkt 952313 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952300 DG M TNC 275

GTIN 4013364108431, Číslo celního sazebníku (EU): 85363030, Váha brutto: 355.40 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNC 275
Limitatore di sovratensione tripolare, modulare, innestabile
Per sistemi di rete TN-C, dimensioni 3 unità
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta a corrente di corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 275
Art.: 952300
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952300 byl přidán na seznam.

K seznamu

Produkt 952300 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952314 DG M TNC 385

GTIN 4013364124028, Číslo celního sazebníku (EU): 85363030, Váha brutto: 362.50 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNC 385
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C, dimensioni: 3 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: ≤ 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 385
Art.: 952314
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Livello di protezione con 5 kA (U_P )	≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952314 byl přidán na seznam.

K seznamu

Produkt 952314 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952303 DG M TNC 440

GTIN 4013364120709, Číslo celního sazebníku (EU): 85363030, Váha brutto: 376.30 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNC 440
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C, dimensioni: 3 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 440 V AC
Livello di protezione: ≤ 2 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 440
Art.: 952303
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	400 / 690 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Livello di protezione con 5 kA (U_P )	≤ 1,7 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	580 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	765 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952303 byl přidán na seznam.

K seznamu

Produkt 952303 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952318 DG M TNC 150 FM

GTIN 4013364124011, Číslo celního sazebníku (EU): 85363030, Váha brutto: 326.80 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNC 150 FM
Limitatore di sovratensione tripolare, modulare innestabile
per sistemi di rete TN-C, dimensioni: 3 unità
on contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: ≤ 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 150 FM
Art.: 952318
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Livello di protezione con 5 kA (U_P )	≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952318 byl přidán na seznam.

K seznamu

Produkt 952318 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952305 DG M TNC 275 FM

GTIN 4013364108448, Číslo celního sazebníku (EU): 85363030, Váha brutto: 348.80 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNC 275 FM
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C 230 / 400 V, dimensioni 3 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 275 FM
Art.: 952305
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²ein- / feindrähtig
Sezione del collegamento (max)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952305 byl přidán na seznam.

K seznamu

Produkt 952305 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952319 DG M TNC 385 FM

GTIN 4013364124035, Číslo celního sazebníku (EU): 85363030, Váha brutto: 370.70 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNC 385 FM
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C, dimensioni: 3 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 385 FM
Art.: 952319
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Livello di protezione con 5 kA (U_P )	≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952319 byl přidán na seznam.

K seznamu

Produkt 952319 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952308 DG M TNC 440 FM

GTIN 4013364120716, Číslo celního sazebníku (EU): 85363030, Váha brutto: 383.20 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNC 440 FM
Limitatore di sovratensione tripolare, modulare, innestabile
per sistemi di rete TN-C 400/690 V, dimensioni 3 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 440 V AC
Livello di protezione: <= 2 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNC 440 FM
Art.: 952308
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	400 / 690 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Livello di protezione con 5 kA (U_P )	≤ 1,7 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	580 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	765 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952308 byl přidán na seznam.

K seznamu

Produkt 952308 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952403 DG M TNS 150

GTIN 4013364128569, Číslo celního sazebníku (EU): 85363030, Váha brutto: 443.20 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNS 150
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 150
Art.: 952403
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952403 byl přidán na seznam.

K seznamu

Produkt 952403 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952400 DG M TNS 275

GTIN 4013364108455, Číslo celního sazebníku (EU): 85363030, Váha brutto: 444.00 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNS 275
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S 230 / 400 V, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 275
Art.: 952400
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952400 byl přidán na seznam.

K seznamu

Produkt 952400 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952404 DG M TNS 385

GTIN 4013364128545, Číslo celního sazebníku (EU): 85363030, Váha brutto: 499.50 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNS 385
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 385
Art.: 952404
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952404 byl přidán na seznam.

K seznamu

Produkt 952404 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952408 DG M TNS 150 FM

GTIN 4013364128576, Číslo celního sazebníku (EU): 85363030, Váha brutto: 451.60 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNS 150 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S, dimensioni 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 150 FM
Art.: 952408
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952408 byl přidán na seznam.

K seznamu

Produkt 952408 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952405 DG M TNS 275 FM

GTIN 4013364108462, Číslo celního sazebníku (EU): 85363030, Váha brutto: 479.00 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNS 275 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S 230 / 400 V, dimensioni 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 275 FM
Art.: 952405
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952405 byl přidán na seznam.

K seznamu

Produkt 952405 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952409 DG M TNS 385 FM

GTIN 4013364128552, Číslo celního sazebníku (EU): 85363030, Váha brutto: 508.40 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TNS 385 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TN-S, dimensioni: 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TNS 385 FM
Art.: 952409
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952409 byl přidán na seznam.

K seznamu

Produkt 952409 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952381 DG M H TT 275

GTIN 4013364318144, Číslo celního sazebníku (EU): 85363030, Váha brutto: 435.03 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M H TT 275
Limitatore di sovratensione tetrapolare, modulare, innestabile
Con elevata capacità di scarica
Per sistemi di rete TT e TN-S 230/400 V, dimensioni 4 unità
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica [L-N]: 20 kA
Corrente impulsiva nominale di scarica [N-PE]: 80 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M H TT 275
Art.: 952381
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	40 kA

Produkt 952381 byl přidán na seznam.

K seznamu

Produkt 952381 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952385 DG M H TT 275 FM

GTIN 4013364318137, Číslo celního sazebníku (EU): 85363030, Váha brutto: 441.30 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M H TT 275 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
con elevata capacità di scarica
per sistemi di rete TT e TN-S 230/400 V, dimensioni 4 unità
con contatto di telesegnalamento
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica [L-N]: 20 kA
Corrente impulsiva nominale di scarica [N-PE]: 80 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M H TT 275 FM
Art.: 952385
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	40 kA

Produkt 952385 byl přidán na seznam.

K seznamu

Produkt 952385 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952323 DG M TT 150

GTIN 4013364133235, Číslo celního sazebníku (EU): 85363030, Váha brutto: 406.90 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 150
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: ≤ 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 150
Art.: 952323
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	230 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 952323 byl přidán na seznam.

K seznamu

Produkt 952323 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952310 DG M TT 275

GTIN 4013364108479, Číslo celního sazebníku (EU): 85363030, Váha brutto: 435.03 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 275
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S 230/400 V, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,25 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 275
Art.: 952310
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL

Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 952310 byl přidán na seznam.

K seznamu

Produkt 952310 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952320 DG M TT 320

GTIN 4013364126794, Číslo celního sazebníku (EU): 85363030, Váha brutto: 442.08 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 320
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni 4 unità
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 320
Art.: 952320
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Produkt 952320 byl přidán na seznam.

K seznamu

Produkt 952320 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952311 DG M TT 385

GTIN 4013364119390, Číslo celního sazebníku (EU): 85363030, Váha brutto: 458.20 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 385
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni 4 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 385
Art.: 952311
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 952311 byl přidán na seznam.

K seznamu

Produkt 952311 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952328 DG M TT 150 FM

GTIN 4013364133242, Číslo celního sazebníku (EU): 85363030, Váha brutto: 416.40 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 150 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni: 4 unità
con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 150 FM
Art.: 952328
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	150 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	230 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV

Produkt 952328 byl přidán na seznam.

K seznamu

Produkt 952328 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952315 DG M TT 275 FM

GTIN 4013364108486, Číslo celního sazebníku (EU): 85363030, Váha brutto: 441.30 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 275 FM
Limitatore di sovratensione multipolare, modulare, innestabile
per sistemi di rete TT e TN-S 230/400 V, dimensioni: 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 275 FM
Art.: 952315
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952315 byl přidán na seznam.

K seznamu

Produkt 952315 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952325 DG M TT 320 FM

GTIN 4013364126800, Číslo celního sazebníku (EU): 85363030, Váha brutto: 450.80 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 320 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni: 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 320 FM
Art.: 952325
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Produkt 952325 byl přidán na seznam.

K seznamu

Produkt 952325 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952316 DG M TT 385 FM

GTIN 4013364119406, Číslo celního sazebníku (EU): 85363030, Váha brutto: 462.10 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 385 FM
Limitatore di sovratensione tetrapolare, modulare, innestabile
per sistemi di rete TT e TN-S, dimensioni: 4 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 385 FM
Art.: 952316
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 952316 byl přidán na seznam.

K seznamu

Produkt 952316 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952332 DG M TT 385/305 FM

GTIN 4013364469945, Číslo celního sazebníku (EU): 85363030, Váha brutto: 464.30 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 385/305 FM
Limitatore di sovratensione tetrapolare modulare innestabile
per sistemi TT e TN-S, larghezza 4 unità
con contatto di telesegnalamento
SPD tipo 2 a norma EN 61643-11
Indicazione di difetto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kAeff
Coordinamento energetico secondo la norma CEI EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: DG M TT 385/305 FM
Art.: 952332
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	305 V (50 / 60 Hz)
Tensioni UL	277 / 480 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 952332 byl přidán na seznam.

K seznamu

Produkt 952332 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952201 DG M TN 150

GTIN 4013364123915, Číslo celního sazebníku (EU): 85363030, Váha brutto: 227.20 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TN 150
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi di rete monofase TN, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TN 150
Art.: 952201
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952201 byl přidán na seznam.

K seznamu

Produkt 952201 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952200 DG M TN 275

GTIN 4013364108394, Číslo celního sazebníku (EU): 85363030, Váha brutto: 244.60 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TN 275
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi di rete monofase TN 230 V, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TN 275
Art.: 952200
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, ATEX, IECEx


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Omologazioni ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952200 byl přidán na seznam.

K seznamu

Produkt 952200 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952206 DG M TN 150 FM

GTIN 4013364123922, Číslo celního sazebníku (EU): 85363030, Váha brutto: 233.10 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TN 150 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi di rete monofase TN, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 150 V AC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TN 150 FM
Art.: 952206
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952206 byl přidán na seznam.

K seznamu

Produkt 952206 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952205 DG M TN 275 FM

GTIN 4013364108400, Číslo celního sazebníku (EU): 85363030, Váha brutto: 247.70 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TN 275 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi di rete monofase TN 230 V, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TN 275 FM
Art.: 952205
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Contatto FM / forma contatto	scambio pulito


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-PE]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Omologazioni ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952205 byl přidán na seznam.

K seznamu

Produkt 952205 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952181 DG M H TT 2P 275

GTIN 4013364318175, Číslo celního sazebníku (EU): 85363030, Váha brutto: 244.10 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M H TT 2P 275
Limitatore di sovratensione bipolare, modulare, innestabile
con elevata capacità di scarica
Per sistemi monofase di rete TT e TN 230 V, dimensioni 2 unità
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica [L-N]: 20 kA
Corrente impulsiva nominale di scarica [N-PE]: 80 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M H TT 2P 275
Art.: 952181
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	40 kA

Produkt 952181 byl přidán na seznam.

K seznamu

Produkt 952181 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952185 DG M H TT 2P 275 FM

GTIN 4013364318151, Číslo celního sazebníku (EU): 85363030, Váha brutto: 244.10 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M H TT 2P 275 FM
Limitatore di sovratensione bipolare, modulare, innestabile
con elevata capacità di scarica
Per sistemi monofase di rete TT e TN 230 V, dimensioni 2 unità
con contatto di telesegnalamento
SPD tipo 2 secondo EN 61643-11
Indicazione di guasto
Massima tensione continua: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica [L-N]: 20 kA
Corrente impulsiva nominale di scarica [N-PE]: 80 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M H TT 2P 275 FM
Art.: 952185
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) [N-PE] (I_n )	80 kA
Corrente impulsiva max di scarica (8/20 µs) [L-N] (I_max )	40 kA
Corrente impulsiva max di scarica (8/20 µs) [N-PE] (I_max )	120 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	40 kA

Produkt 952185 byl přidán na seznam.

K seznamu

Produkt 952185 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952110 DG M TT 2P 275

GTIN 4013364108417, Číslo celního sazebníku (EU): 85363030, Váha brutto: 258.00 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 2P 275
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monfase di rete monofase TT e TN 230 V, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 275
Art.: 952110
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, ATEX, IECEx


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Omologazioni ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952110 byl přidán na seznam.

K seznamu

Produkt 952110 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952130 DG M TT 2P 320

GTIN 4013364128521, Číslo celního sazebníku (EU): 85363030, Váha brutto: 263.20 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 2P 320
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN 230 V, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 320
Art.: 952130
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Produkt 952130 byl přidán na seznam.

K seznamu

Produkt 952130 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952111 DG M TT 2P 385

GTIN 4013364119420, Číslo celního sazebníku (EU): 85363030, Váha brutto: 248.30 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 2P 385
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN, dimensioni: 2 unità
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 385
Art.: 952111
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 952111 byl přidán na seznam.

K seznamu

Produkt 952111 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952115 DG M TT 2P 275 FM

GTIN 4013364108424, Číslo celního sazebníku (EU): 85363030, Váha brutto: 244.10 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 2P 275 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 275 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 275 FM
Art.: 952115
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Contatto FM / forma contatto	scambio pulito


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	50 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, ATEX, IECEx
Omologazioni ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,5 kV
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Produkt 952115 byl přidán na seznam.

K seznamu

Produkt 952115 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952135 DG M TT 2P 320 FM

GTIN 4013364128538, Číslo celního sazebníku (EU): 85363030, Váha brutto: 269.20 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 2P 320 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN 230 V, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 320 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 320 FM
Art.: 952135
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	1,75 kV

Produkt 952135 byl přidán na seznam.

K seznamu

Produkt 952135 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952116 DG M TT 2P 385 FM

GTIN 4013364119413, Číslo celního sazebníku (EU): 85363030, Váha brutto: 251.70 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione DEHNguard M TT 2P 385 FM
Limitatore di sovratensione bipolare, modulare, innestabile
per sistemi monofase di rete TT e TN, dimensioni: 2 unità
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 385 V AC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M TT 2P 385 FM
Art.: 952116
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Livello di protezione [L-N]/[N-PE] a 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	12 kA
Livello di protezione [L-PE] (U_P )	2,0 kV

Produkt 952116 byl přidán na seznam.

K seznamu

Produkt 952116 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952302 DG M WE 600

GTIN 4013364113305, Číslo celního sazebníku (EU): 85363030, Váha brutto: 406.60 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione modulare DEHNguard M WE 600
Limitatore di sovratensione tripolare, modulare, innestabile
per impianti eolici per l'impiego in sistema di rete TN-C 400/690 V, dimensioni: 3 unità
Valutazione di variazioni di tensione di breve periodo
dovute a tensione di riferimento varistore aumentata Umov
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 600 V AC
Tensione di riferimento varistore: 750 V AC
Livello di protezione: <= 3 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M WE 600
Art.: 952302
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Livello di protezione con 5 kA (U_P )	≤ 2,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	900 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL

Produkt 952302 byl přidán na seznam.

K seznamu

Produkt 952302 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952307 DG M WE 600 FM

GTIN 4013364113312, Číslo celního sazebníku (EU): 85363030, Váha brutto: 409.50 g, Balící jednotka: 1.00 pz.

Staré provedení

Vyobrazení

Další informace

CAD data

Limitatore di sovratensione modulare DEHNguard M WE 600 FM
Limitatore di sovratensione tripolare, modulare, innestabile
per impianti eolici per l'impiego in sistema di rete TN-C 400/690 V, dimensioni: 3 unità
con contatto di telesegnalamento
Valutazione di variazioni di tensione di breve periodo
dovute a tensione di riferimento varistore aumentata Umov
SPD Tipo 2 secondo CEI EN 61643-11
Indicazione di guasto
Tensione massima continuativa: 600 V AC
Tensione di riferimento varistore: 750 V AC
Livello di protezione: <= 3 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG M WE 600 FM
Art.: 952307
o similare.

Certifikáty

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Livello di protezione con 5 kA (U_P )	≤ 2,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	900 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Produkt 952307 byl přidán na seznam.

K seznamu

Produkt 952307 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNguard modular

Details

DEHNguard MP TNC ...

Obj. č. 942300 DG MP TNC 275

Pro stažení 942XXX_DG_MP_WE_TNC_XXX.stp musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX.igs musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX.jt musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX.dwg musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_m_D.dxf musíte být přihlášeni.

Produkt 942300 byl přidán na seznam.

Produkt 942300 byl přidán do nákupního košíku.

DEHNguard MP TNC ... FM

Obj. č. 942318 DG MP TNC 150 FM

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.stp musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.igs musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.jt musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.dwg musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf musíte být přihlášeni.

Produkt 942318 byl přidán na seznam.

Produkt 942318 byl přidán do nákupního košíku.

Obj. č. 942305 DG MP TNC 275 FM

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.stp musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.igs musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.jt musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.dwg musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf musíte být přihlášeni.

Produkt 942305 byl přidán na seznam.

Produkt 942305 byl přidán do nákupního košíku.

Obj. č. 942319 DG MP TNC 385 FM

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.stp musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.igs musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.jt musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.dwg musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf musíte být přihlášeni.

Produkt 942319 byl přidán na seznam.

Produkt 942319 byl přidán do nákupního košíku.

Obj. č. 942308 DG MP TNC 440 FM

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.stp musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.igs musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.jt musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM.dwg musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf musíte být přihlášeni.

Produkt 942308 byl přidán na seznam.

Produkt 942308 byl přidán do nákupního košíku.

DEHNguard MP TNS ...

Obj. č. 942400 DG MP TNS 275

Pro stažení 942310.stp musíte být přihlášeni.

Pro stažení 942310.igs musíte být přihlášeni.

Pro stažení 942310.jt musíte být přihlášeni.

Pro stažení 942310.dwg musíte být přihlášeni.

Pro stažení 942310m.dxf musíte být přihlášeni.

Produkt 942400 byl přidán na seznam.

Produkt 942400 byl přidán do nákupního košíku.

DEHNguard MP TNS ... FM

Obj. č. 942408 DG MP TNS 150 FM

Pro stažení 942315.stp musíte být přihlášeni.

Pro stažení 942315.igs musíte být přihlášeni.

Pro stažení 942315.jt musíte být přihlášeni.

Pro stažení 942315.dwg musíte být přihlášeni.

Pro stažení 942315m.dxf musíte být přihlášeni.

Produkt 942408 byl přidán na seznam.

Produkt 942408 byl přidán do nákupního košíku.

Obj. č. 942405 DG MP TNS 275 FM

Pro stažení 942315.stp musíte být přihlášeni.

Pro stažení 942315.igs musíte být přihlášeni.

Pro stažení 942315.jt musíte být přihlášeni.

Pro stažení 942315.dwg musíte být přihlášeni.

Pro stažení 942315m.dxf musíte být přihlášeni.

Produkt 942405 byl přidán na seznam.

Produkt 942405 byl přidán do nákupního košíku.

Obj. č. 942409 DG MP TNS 385 FM

Pro stažení 942315.stp musíte být přihlášeni.

Pro stažení 942315.igs musíte být přihlášeni.

Pro stažení 942315.jt musíte být přihlášeni.

Pro stažení 942315.dwg musíte být přihlášeni.

Pro stažení 942315m.dxf musíte být přihlášeni.

Produkt 942409 byl přidán na seznam.

Produkt 942409 byl přidán do nákupního košíku.

DEHNguard MP TT ...

Obj. č. 942310 DG MP TT 275
