DEHNshield ZP

  • Parafoudre combiné type 1 + type 2 + type 3 selon DIN EN 61643-11
  • Montage simple, rapide et sans outillage grâce à la technique de raccordement Click + Power pour contact sur barre omnibus et borne de mise à la terre enfichable dans certains cas
  • Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
  • Solution idéale pour satisfaire aux exigences des directives VDE-AR-N 4100 et VDE 0100-443/534
  • Conception peu encombrante avec une largeur étroite de 38 mm seulement pour une installation compacte avec borne d’alimentation ou disjoncteur intégré
  • Variante SG ou LSG à alimentation électrique avec protection contre la surcharge 230 V intégrée (L et N) à la fois pour SpAS et PTC selon VDE-AR-N 4100
  • Protège l’ensemble du système électrique au plus prêt du point d’alimentation
  • Surveillance du fonctionnement de tous les chemins de protection et affichage des défauts grâce à un voyant mécanique vert/rouge dans la fenêtre
  • Extinction sélective des coupe-circuits à partir de 35 A gG et jusqu’à 25 kAeff du courant de court-circuit
  • Satisfait aux exigences relatives à la capacité de décharge du courant de foudre selon DIN VDE 0100-534

DEHNshield ZP 2 TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Produkt

Obj. č. 909531 DSH ZP 2 TT 255

GTIN 4013364424807, Číslo celního sazebníku (EU): 85363090, Váha brutto: 610.48 g, Balící jednotka: 1.00 pièce(s)

Staré provedení

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP 2 TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TT 255
Référence: 909531
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Courant de choc de décharge (10/350 µs) [L-N] (Iimp ) 12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (Iimp ) 50 kA
Niveau de protection [L-N] (UP ) ≤ 1,5 kV
Niveau de protection en tension [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909531 byl přidán na seznam.

K seznamu

Produkt 909531 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 SG TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Produkt

Obj. č. 909631 DSH ZP 2 SG TT 255

GTIN 4013364424739, Číslo celního sazebníku (EU): 85363090, Váha brutto: 652.09 g, Balící jednotka: 1.00 pièce(s)

Staré provedení

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP 2 SG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TT 255
Référence: 909631
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Courant de choc de décharge (10/350 µs) [L-N] (Iimp ) 12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (Iimp ) 50 kA
Niveau de protection [L-N] (UP ) ≤ 1,5 kV
Niveau de protection en tension [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909631 byl přidán na seznam.

K seznamu

Produkt 909631 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour l’installation dans un système de distribution principal (circuit 3+1) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Produkt

Obj. č. 909331 DSH ZP B2 TT 255

GTIN 4013364422728, Číslo celního sazebníku (EU): 85363090, Váha brutto: 598.27 g, Balící jednotka: 1.00 pièce(s)

Staré provedení

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP B2 TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TT 255
Référence: 909331
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Courant de choc de décharge (10/350 µs) [L-N] (Iimp ) 7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (Iimp ) 30 kA
Niveau de protection [L-N] (UP ) ≤ 1,5 kV
Niveau de protection en tension [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909331 byl přidán na seznam.

K seznamu

Produkt 909331 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 SG TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Produkt

Obj. č. 909396 DSH ZP B2 SG TT 255

GTIN 4013364409859, Číslo celního sazebníku (EU): 85363090, Váha brutto: 646.13 g, Balící jednotka: 1.00 pièce(s)

Staré provedení

Vyobrazení

Další informace

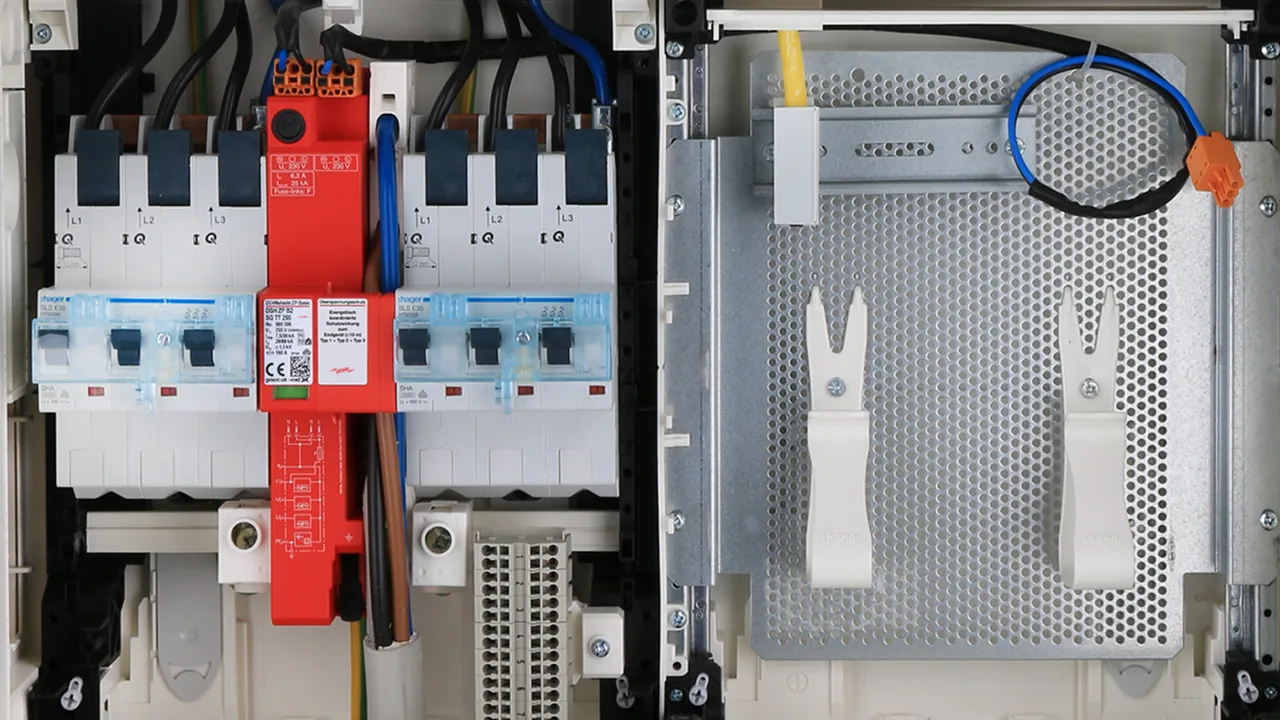

Parafoudre combiné DEHNshield DSH ZP B2 SG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TT 255
Référence: 909396
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Courant de choc de décharge (10/350 µs) [L-N] (Iimp ) 7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (Iimp ) 30 kA
Niveau de protection [L-N] (UP ) ≤ 1,5 kV
Niveau de protection en tension [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909396 byl přidán na seznam.

K seznamu

Produkt 909396 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 TNS 255

Parafoudre combiné pour les systèmes TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 4+0) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Produkt

Obj. č. 909540 DSH ZP 2 TNS 255

GTIN 4013364424784, Číslo celního sazebníku (EU): 85363090, Váha brutto: 577.05 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP 2 TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TNS 255
Référence: 909540
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Courant de foudre (10/350 µs) [L, N-PE] (Iimp ) 12,5 kA
Niveau de protection [L-PE] (UP ) ≤ 1,5 kV
Niveau de protection en tension [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909540 byl přidán na seznam.

K seznamu

Produkt 909540 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 SG TNS 255

Parafoudre combiné pour les systèmes TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 4+0) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Produkt

Obj. č. 909640 DSH ZP 2 SG TNS 255

GTIN 4013364424715, Číslo celního sazebníku (EU): 85363090, Váha brutto: 617.65 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP 2 SG TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TNS 255
Référence: 909640
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Courant de foudre (10/350 µs) [L, N-PE] (Iimp ) 12,5 kA
Niveau de protection [L-PE] (UP ) ≤ 1,5 kV
Niveau de protection en tension [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909640 byl přidán na seznam.

K seznamu

Produkt 909640 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 TNS 255

Parafoudre combiné pour les systèmes TN-S pour l’installation dans un système de distribution principal (circuit 4+0) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Produkt

Obj. č. 909340 DSH ZP B2 TNS 255

GTIN 4013364424876, Číslo celního sazebníku (EU): 85363090, Váha brutto: 579.68 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP B2 TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TNS 255
Référence: 909340
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Courant de foudre (10/350 µs) [L, N-PE] (Iimp ) 7,5 kA
Niveau de protection [L-PE] (UP ) ≤ 1,5 kV
Niveau de protection en tension [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909340 byl přidán na seznam.

K seznamu

Produkt 909340 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 SG TNS 255

Parafoudre combiné pour les systèmes TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 4+0) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Produkt

Obj. č. 909440 DSH ZP B2 SG TNS 255

GTIN 4013364409866, Číslo celního sazebníku (EU): 85363090, Váha brutto: 621.62 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP B2 SG TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TNS 255
Référence: 909440
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Courant de foudre (10/350 µs) [L, N-PE] (Iimp ) 7,5 kA
Niveau de protection [L-PE] (UP ) ≤ 1,5 kV
Niveau de protection en tension [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909440 byl přidán na seznam.

K seznamu

Produkt 909440 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 TNC 255

Parafoudre combiné pour les systèmes TN-C pour une utilisation dans les systèmes de distribution principaux (circuit 3+0) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Produkt

Obj. č. 909530 DSH ZP 2 TNC 255

GTIN 4013364424753, Číslo celního sazebníku (EU): 85363090, Váha brutto: 520.31 g, Balící jednotka: 1.00 pièce(s)

Staré provedení

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP 2 TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 37,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TNC 255
Référence: 909530
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (Iimp ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909530 byl přidán na seznam.

K seznamu

Produkt 909530 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 SG TNC 255

Parafoudre combiné pour les systèmes TN-C pour une utilisation dans les systèmes de distribution principaux (circuit 3+0) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Produkt

Obj. č. 909630 DSH ZP 2 SG TNC 255

GTIN 4013364424692, Číslo celního sazebníku (EU): 85363090, Váha brutto: 562.36 g, Balící jednotka: 1.00 pièce(s)

Staré provedení

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP 2 SG TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 37,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TNC 255
Référence: 909630
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (Iimp ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909630 byl přidán na seznam.

K seznamu

Produkt 909630 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 TNC 255

Parafoudre combiné pour les systèmes TN-C pour l’installation dans un système de distribution principal (circuit 3+0) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Produkt

Obj. č. 909330 DSH ZP B2 TNC 255

GTIN 4013364424852, Číslo celního sazebníku (EU): 85363090, Váha brutto: 522.37 g, Balící jednotka: 1.00 pièce(s)

Staré provedení

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP B2 TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 22,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TNC 255
Référence: 909330
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (Iimp ) 7,5 kA
Niveau de protection en tension (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909330 byl přidán na seznam.

K seznamu

Produkt 909330 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 SG TNC 255

Parafoudre combiné pour les systèmes TN-C pour une utilisation dans les systèmes de distribution principaux (circuit 3+0) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Produkt

Obj. č. 909430 DSH ZP B2 SG TNC 255

GTIN 4013364409842, Číslo celního sazebníku (EU): 85363090, Váha brutto: 564.86 g, Balící jednotka: 1.00 pièce(s)

Staré provedení

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP B2 SG TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage
sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 22,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TNC 255
Référence: 909430
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (Iimp ) 7,5 kA
Niveau de protection en tension (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909430 byl přidán na seznam.

K seznamu

Produkt 909430 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 LSG TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Produkt

Obj. č. 909831 DSH ZP 2 LSG TT 255

GTIN 4013364449732, Číslo celního sazebníku (EU): 85363090, Váha brutto: 765.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP 2 LSG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Possibilité d’intégration ultérieure d’un disjoncteur unipolaire B6 pour réaliser l’alimentation du système de mesure intelligent selon VDE-AR-N 4100.



Deux prises pour l’alimentation 230 V (N et L) pour tous les SpAS / PTC intégrées à l’appareil ;

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP 2 LSG TT 255
Référence: 909831
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Courant de choc de décharge (10/350 µs) [L-N] (Iimp ) 12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (Iimp ) 50 kA
Niveau de protection [L-N] (UP ) ≤ 1,5 kV
Niveau de protection en tension [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909831 byl přidán na seznam.

K seznamu

Produkt 909831 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 LSG TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour l’installation dans un système de distribution principal (circuit 3+1) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Produkt

Obj. č. 909731 DSH ZP B2 LSG TT 255

GTIN 4013364449725, Číslo celního sazebníku (EU): 85363090, Váha brutto: 765.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP B2 LSG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Possibilité d’intégration ultérieure d’un disjoncteur unipolaire B6 pour réaliser l’alimentation du système de mesure intelligent selon VDE-AR-N 4100.



Deux prises pour l’alimentation 230 V (N et L) pour tous les SpAS / PTC intégrées à l’appareil ;

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP B2 LSG TT 255
Référence: 909731
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Courant de choc de décharge (10/350 µs) [L-N] (Iimp ) 7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (Iimp ) 30 kA
Niveau de protection [L-N] (UP ) ≤ 1,5 kV
Niveau de protection en tension [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909731 byl přidán na seznam.

K seznamu

Produkt 909731 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 LSG A TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Produkt

Obj. č. 909231 DSH ZP 2 LSG A TT 255

GTIN 4013364449756, Číslo celního sazebníku (EU): 85363090, Váha brutto: 873.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP 2 LSG A TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent
selon VDE-AR-N 4100.

Inclut un disjoncteur unipolaire B6 pour l’alimentation
avec couvercle de protection plombable et chacun 2 prises et connecteurs pour un câblage facile.

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP 2 LSG A TT 255
Référence: 909231
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Courant de choc de décharge (10/350 µs) [L-N] (Iimp ) 12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (Iimp ) 50 kA
Niveau de protection [L-N] (UP ) ≤ 1,5 kV
Niveau de protection en tension [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909231 byl přidán na seznam.

K seznamu

Produkt 909231 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 LSG A TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour l’installation dans un système de distribution principal (circuit 3+1) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Produkt

Obj. č. 909131 DSH ZP B2 LSG A TT 255

GTIN 4013364449749, Číslo celního sazebníku (EU): 85363090, Váha brutto: 873.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

Parafoudre combiné DEHNshield DSH ZP B2 LSG A TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent
selon VDE-AR-N 4100.

Inclut un disjoncteur unipolaire B6 pour l’alimentation
avec couvercle de protection plombable et chacun 2 prises et connecteurs pour un câblage facile.

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP B2 LSG A TT 255
Référence: 909131
ou équivalent

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (UC ) 255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Courant de choc de décharge (10/350 µs) [L-N] (Iimp ) 7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (Iimp ) 30 kA
Niveau de protection [L-N] (UP ) ≤ 1,5 kV
Niveau de protection en tension [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Protection max. contre les surintensités 160 A gG
Certifications VDE

Produkt 909131 byl přidán na seznam.

K seznamu

Produkt 909131 byl přidán do nákupního košíku.

K nákupnímu košíku
back to top
