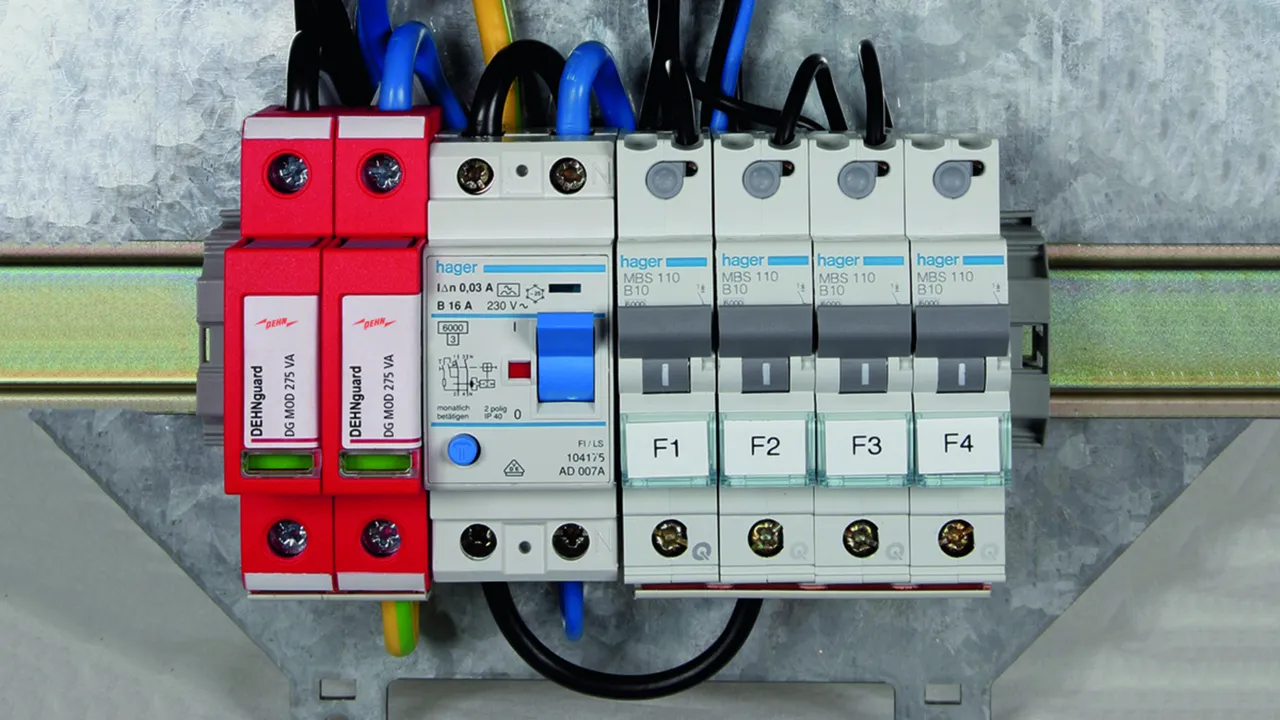

DEHNguard S ... VA

Parafoudre type 2 universel comprenant une embase et un module de protection débrochable
Module de protection à base d'une varistance et un éclateur à air en série sans courant de fuite
Fiabilité élevée grâce à la surveillance « Thermo-Dynamic-Control » du parafoudre
Coordonné énergétiquement avec la gamme de produits Red/Line
Remplacement simple et sans outillage grâce au système de verrouillage avec touche de déverrouillage
Bornes de raccordement multifonctions pour conducteurs et peignes de répartition
Testé contre les vibrations et les chocs selon EN 60068-2

DEHNguard S VA

Parafoudre modulaire unipolaire avec un module de protection à base d'une varistance et d'un éclateur à gaz en série sans courant de fuite.

3 Produkty

Obj. č. 952080 DG S 75 VA

GTIN 4013364127296, Číslo celního sazebníku (EU): 85363030, Váha brutto: 118.00 g, Balící jednotka: 1.00 pièce(s)

Staré provedení

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DG S 75 VA
Référence: 952080
ou équivalent

Certifikáty

Technické informace

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,1 kV
Protection max. contre les surintensités	100 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	100 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,1 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	115 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880

Produkt 952080 byl přidán na seznam.

K seznamu

Produkt 952080 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952082 DG S 275 VA

GTIN 4013364127319, Číslo celního sazebníku (EU): 85363030, Váha brutto: 123.40 g, Balící jednotka: 1.00 pièce(s)

Staré provedení

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DG S 275 VA
Référence: 952082
ou équivalent

Certifikáty

Technické informace

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	100 A gG


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	350 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz

Produkt 952082 byl přidán na seznam.

K seznamu

Produkt 952082 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952084 DG S 385 VA

GTIN 4013364127333, Číslo celního sazebníku (EU): 85363030, Váha brutto: 127.70 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DG S 385 VA
Référence: 952084
ou équivalent

Certifikáty

Technické informace

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Protection max. contre les surintensités	100 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	500 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880

Produkt 952084 byl přidán na seznam.

K seznamu

Produkt 952084 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNguard S VA FM

Parafoudre modulaire unipolaire avec un module de protection à base d'une varistance et d'un éclateur à air en série sans courant de fuite ; avec contact sec de télésignalisation.

3 Produkty

Obj. č. 952085 DG S 75 VA FM

GTIN 4013364127302, Číslo celního sazebníku (EU): 85363030, Váha brutto: 122.10 g, Balící jednotka: 1.00 pièce(s)

Staré provedení

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DG S 75 VA FM
Référence: 952085
ou équivalent

Certifikáty

Technické informace

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,1 kV
Protection max. contre les surintensités	100 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	100 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,1 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	115 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 952085 byl přidán na seznam.

K seznamu

Produkt 952085 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952087 DG S 275 VA FM

GTIN 4013364127326, Číslo celního sazebníku (EU): 85363030, Váha brutto: 126.70 g, Balící jednotka: 1.00 pièce(s)

Staré provedení

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DG S 275 VA FM
Référence: 952087
ou équivalent

Certifikáty

Technické informace

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	100 A gG


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	350 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz

Produkt 952087 byl přidán na seznam.

K seznamu

Produkt 952087 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952089 DG S 385 VA FM

GTIN 4013364127340, Číslo celního sazebníku (EU): 85363030, Váha brutto: 131.70 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DG S 385 VA FM
Référence: 952089
ou équivalent

Certifikáty

Technické informace

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Protection max. contre les surintensités	100 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	500 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 952089 byl přidán na seznam.

K seznamu

Produkt 952089 byl přidán do nákupního košíku.

K nákupnímu košíku

Results for products (0)

Results for content (0)

DEHNguard S ... VA

DEHNguard S VA

Obj. č. 952080 DG S 75 VA

Produkt 952080 byl přidán na seznam.

Produkt 952080 byl přidán do nákupního košíku.

Obj. č. 952082 DG S 275 VA

Produkt 952082 byl přidán na seznam.

Produkt 952082 byl přidán do nákupního košíku.

Obj. č. 952084 DG S 385 VA

Produkt 952084 byl přidán na seznam.

Produkt 952084 byl přidán do nákupního košíku.

DEHNguard S VA FM

Obj. č. 952085 DG S 75 VA FM

Produkt 952085 byl přidán na seznam.

Produkt 952085 byl přidán do nákupního košíku.

Obj. č. 952087 DG S 275 VA FM

Produkt 952087 byl přidán na seznam.

Produkt 952087 byl přidán do nákupního košíku.

Obj. č. 952089 DG S 385 VA FM

Produkt 952089 byl přidán na seznam.

Produkt 952089 byl přidán do nákupního košíku.

DEHNguard S ... VA

DEHNguard S VA

Obj. č. 952080 DG S 75 VA

Pro stažení 952070.stp musíte být přihlášeni.

Pro stažení 952070.igs musíte být přihlášeni.

Pro stažení 952070.jt musíte být přihlášeni.

Pro stažení 952070.dwg musíte být přihlášeni.

Pro stažení 952070m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952080.wspak musíte být přihlášeni.

Pro stažení DEHN.952080.edz musíte být přihlášeni.

Produkt 952080 byl přidán na seznam.

Produkt 952080 byl přidán do nákupního košíku.

Obj. č. 952082 DG S 275 VA

Pro stažení 952070.stp musíte být přihlášeni.

Pro stažení 952070.igs musíte být přihlášeni.

Pro stažení 952070.jt musíte být přihlášeni.

Pro stažení 952070.dwg musíte být přihlášeni.

Pro stažení 952070m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952082.wspak musíte být přihlášeni.

Pro stažení DEHN.952082.edz musíte být přihlášeni.

Produkt 952082 byl přidán na seznam.

Produkt 952082 byl přidán do nákupního košíku.

Obj. č. 952084 DG S 385 VA

Pro stažení 952070.stp musíte být přihlášeni.

Pro stažení 952070.igs musíte být přihlášeni.

Pro stažení 952070.jt musíte být přihlášeni.

Pro stažení 952070.dwg musíte být přihlášeni.

Pro stažení 952070m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952084.wspak musíte být přihlášeni.

Pro stažení DEHN.952084.edz musíte být přihlášeni.

Produkt 952084 byl přidán na seznam.

Produkt 952084 byl přidán do nákupního košíku.

DEHNguard S VA FM

Obj. č. 952085 DG S 75 VA FM

Pro stažení 952090.stp musíte být přihlášeni.

Pro stažení 952090.igs musíte být přihlášeni.

Pro stažení 952090.jt musíte být přihlášeni.

Pro stažení 952090.dwg musíte být přihlášeni.

Pro stažení 952090m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952085.wspak musíte být přihlášeni.

Pro stažení DEHN.952085.edz musíte být přihlášeni.

Produkt 952085 byl přidán na seznam.

Produkt 952085 byl přidán do nákupního košíku.

Obj. č. 952087 DG S 275 VA FM

Pro stažení 952090.stp musíte být přihlášeni.

Pro stažení 952090.igs musíte být přihlášeni.

Pro stažení 952090.jt musíte být přihlášeni.

Pro stažení 952090.dwg musíte být přihlášeni.

Pro stažení 952090m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952087.wspak musíte být přihlášeni.

Pro stažení DEHN.952087.edz musíte být přihlášeni.

Produkt 952087 byl přidán na seznam.

Produkt 952087 byl přidán do nákupního košíku.

Obj. č. 952089 DG S 385 VA FM

Pro stažení 952090.stp musíte být přihlášeni.

Pro stažení 952090.igs musíte být přihlášeni.

Pro stažení 952090.jt musíte být přihlášeni.

Pro stažení 952090.dwg musíte být přihlášeni.

Pro stažení 952090m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952089.wspak musíte být přihlášeni.

Pro stažení DEHN.952089.edz musíte být přihlášeni.

Produkt 952089 byl přidán na seznam.

Produkt 952089 byl přidán do nákupního košíku.
