Obj. č. 929941 DPI MD 24 M 2S

GTIN 4013364098152, Číslo celního sazebníku (EU): 85363010, Váha brutto: 187.40 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

Tension d’utilisation permanente max DC: 34,8 V
Courant nominal: 0,5 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 14 MHz

produit : DEHN
Type: DPI MD 24 M 2S
Référence: 929941
ou équivalent

Certifikáty

Technické informace

Classe SPD	Q
Tension d’utilisation permanente max DC (U_C )	34,8 V
Courant nominal (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante cond-cond (f_G )	14 MHz
Montage côté terrain/côté appareil	Filetage intérieur M20 x 1,5 / Filetage extérieur M20 x 1,5
Certifications	SIL
*⁾ Information détaillée : www.dehn.fr

Classe SPD	Q
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	34,8 V
Tension d’utilisation permanente max AC (U_C )	24,5 V
Courant nominal (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) blindage-terre (I_n )	20 kA
Niveau de protection cond-cond avec I_nC2 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 650 V
Niveau de protection blindage-terre avec I_n C2 (U_P )	≤ 650 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 50 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection blindage-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Bande passante cond-cond (f_G )	14 MHz
Capacité cond-cond (C)	≤ 400 pF
Capacité cond-terre (C)	≤ 20 pF
Capacité blindage-terre (C)	≤ 15 pF
Impédance série par conducteur	2,2 ohm
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection avec passe-câble à vis	IP 67
Montage côté terrain/côté appareil	Filetage intérieur M20 x 1,5 / Filetage extérieur M20 x 1,5
Raccordement d'entrée/de sortie	Vis/Câbles de raccordement 1,5 mm²
Longueur du câble de raccordement	200 mm
Section de raccordement rigide	0,08-2,5 mm²
Section de raccordement brins souples	0,08-1,5 mm²
Mise à la terre par	boîtier ou anneau de mise à la terre (accessoire)
Matériau de l'enveloppe	INOX (V2A)
Couleur	brillant
Normes de test	CEI 61643-21/EN 61643-21
Certifications	SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL 3 *)
*⁾ Information détaillée : www.dehn.fr

Produkt 929941 byl přidán na seznam.

K seznamu

Produkt 929941 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929960 DPI MD EX 24 M 2

GTIN 4013364098145, Číslo celního sazebníku (EU): 85363010, Váha brutto: 185.80 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

Tension d’utilisation permanente max DC: 34,8 V
Courant nominal: 0,5 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 7 MHz

produit : DEHN
Type: DPI MD EX 24 M 2
Référence: 929960
ou équivalent

Certifikáty

Technické informace

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	34,8 V
Courant nominal (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante cond-cond (f_G )	7 MHz
Montage côté terrain/côté appareil	Filetage intérieur M20 x 1,5 / Filetage extérieur M20 x 1,5
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Information détaillée : www.dehn.fr

Classe SPD	T
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	34,8 V
Tension d’utilisation permanente max AC (U_C )	24,5 V
Tension d'entrée max. selon EN 60079-11 (U_i )	30 V
Courant d'entrée max. selon EN 60079-11 (I_i )	0,5 A
Courant nominal (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_nC2 (U_P )	≤ 55 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1100 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 49 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1000 V
Bande passante cond-cond (f_G )	7 MHz
Capacité cond-cond (C)	≤ 850 pF
Capacité cond-terre (C)	≤ 15 pF
Impédance série par conducteur	1,8 ohm
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 67
Montage côté terrain/côté appareil	Filetage intérieur M20 x 1,5 / Filetage extérieur M20 x 1,5
Raccordement d'entrée/de sortie	Vis/Câbles de raccordement 1,5 mm²
Longueur du câble de raccordement	200 mm
Section de raccordement rigide	0,08-2,5 mm²
Section de raccordement brins souples	0,08-1,5 mm²
Mise à la terre par	boîtier
Matériau de l'enveloppe	INOX (V2A)
Couleur	brillant
Normes de test	CEI 61643-21/EN 61643-21
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certifications ATEX	DEKRA 11ATEX0076 X : II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certifications CEIEx	DEK 11.0025X : Ex ia [ia Ga] IIC T4 ... T6 Gb
Certifications CSA & USA Hazloc (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
Certifications CSA & USA Hazloc (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001027
Classification SIL (Safety Integrity Level)	jusqu'à SIL 3*)
*⁾ Information détaillée : www.dehn.fr

Produkt 929960 byl přidán na seznam.

K seznamu

Produkt 929960 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929965 DPI MD EX 24 N 2

GTIN 4013364360778, Číslo celního sazebníku (EU): 85363010, Váha brutto: 185.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

Tension d’utilisation permanente max DC: 34,8 V
Courant nominal: 0,5 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 7 MHz

produit : DEHN
Type: DPI MD EX 24 N 2
Référence: 929965
ou équivalent

Certifikáty

Technické informace

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	34,8 V
Courant nominal (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante cond-cond (f_G )	7 MHz
Montage côté terrain/côté appareil	Filetage intérieur ¹/₂-14 NPT / Filetage extérieur ¹/₂-14 NPT
Certifications	ATEX, IECEx, CCC, SIL
*⁾ Information détaillée : www.dehn.fr

Classe SPD	T
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	34,8 V
Tension d’utilisation permanente max AC (U_C )	24,5 V
Tension d'entrée max. selon EN 60079-11 (U_i )	30 V
Courant d'entrée max. selon EN 60079-11 (I_i )	0,5 A
Courant nominal (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_nC2 (U_P )	≤ 55 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1100 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 49 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1000 V
Bande passante cond-cond (f_G )	7 MHz
Capacité cond-cond (C)	≤ 850 pF
Capacité cond-terre (C)	≤ 15 pF
Impédance série par conducteur	1,8 ohm
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 67
Montage côté terrain/côté appareil	Filetage intérieur ¹/₂-14 NPT / Filetage extérieur ¹/₂-14 NPT
Raccordement d'entrée/de sortie	Vis/Câbles de raccordement 1,5 mm²
Longueur du câble de raccordement	200 mm
Section de raccordement rigide	0,08-2,5 mm²
Section de raccordement brins souples	0,08-1,5 mm²
Mise à la terre par	boîtier
Matériau de l'enveloppe	INOX (V2A)
Couleur	brillant
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	ATEX, IECEx, CCC, SIL
Certifications ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certifications CEIEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
China Compulsory Certification	CCC No. 2021312304001027
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 ^*)
*⁾ Information détaillée : www.dehn.fr

Produkt 929965 byl přidán na seznam.

K seznamu

Produkt 929965 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929961 DPI CD EXI 24 M

GTIN 4013364101784, Číslo celního sazebníku (EU): 85363010, Váha brutto: 183.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

Tension d’utilisation permanente max DC: 32 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 67 MHz

produit : DEHN
Type: DPI CD EXI 24 M
Référence: 929961
ou équivalent

Certifikáty

Technické informace

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	32 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante cond-cond (f_G )	67 MHz
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Information détaillée : www.dehn.fr

Classe SPD	T
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	32 V
Tension d’utilisation permanente max AC (U_C )	22,6 V
Tension d'entrée max. selon EN 60079-11 (U_i )	30 V
Courant d'entrée max. selon EN 60079-11 (I_i )	0,55 A
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) cond-cond (I_n )	150 A
C2 Courant nominal de décharge (8/20 µs) cond-terre (I_n )	10 kA
Niveau de protection cond-cond avec I_nC2 (U_P )	≤ 58 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1700 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 50 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1200 V
Bande passante cond-cond (f_G )	67 MHz
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-50 °C ... +80 °C
Indice de protection	Installation dans IP 67
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Raccordement	Câbles de raccordement 1,3 mm²
Longueur du câble de raccordement	250 mm
Mise à la terre par	Câble de raccordement
Matériau de l'enveloppe	INOX (V4A)
Couleur	brillant
Normes de test	CEI 61643-21/EN 61643-21
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certifications ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Certifications CEIEx	KEM 09.0076X : Ex ia [ia Ga] IIC T5 ... T6 Gb
Certifications CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certifications CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
*⁾ Information détaillée : www.dehn.fr

Produkt 929961 byl přidán na seznam.

K seznamu

Produkt 929961 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929963 DPI CD EXI 24 N

GTIN 4013364101807, Číslo celního sazebníku (EU): 85363010, Váha brutto: 196.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

Tension d’utilisation permanente max DC: 32 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 67 MHz

produit : DEHN
Type: DPI CD EXI 24 N
Référence: 929963
ou équivalent

Certifikáty

Technické informace

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	32 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante cond-cond (f_G )	67 MHz
Montage côté terrain/côté appareil	Filetage extérieur ¹/₂-14 NPT
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Information détaillée : www.dehn.fr

Classe SPD	T
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	32 V
Tension d’utilisation permanente max AC (U_C )	22,6 V
Tension d'entrée max. selon EN 60079-11 (U_i )	30 V
Courant d'entrée max. selon EN 60079-11 (I_i )	0,55 A
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) cond-cond (I_n )	150 A
C2 Courant nominal de décharge (8/20 µs) cond-terre (I_n )	10 kA
Niveau de protection cond-cond avec I_nC2 (U_P )	≤ 58 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1700 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 50 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1200 V
Bande passante cond-cond (f_G )	67 MHz
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-50 °C ... +80 °C
Indice de protection	Installation dans IP 67
Montage côté terrain/côté appareil	Filetage extérieur ¹/₂-14 NPT
Raccordement	Câbles de raccordement 1,3 mm²
Longueur du câble de raccordement	250 mm
Mise à la terre par	Câble de raccordement
Matériau de l'enveloppe	INOX (V4A)
Couleur	brillant
Normes de test	CEI 61643-21/EN 61643-21
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certifications ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Certifications CEIEx	KEM 09.0076X : Ex ia [ia Ga] IIC T5 ... T6 Gb
Certifications CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certifications CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
*⁾ Information détaillée : www.dehn.fr

Produkt 929963 byl přidán na seznam.

K seznamu

Produkt 929963 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929962 DPI CD EXD 24 M

GTIN 4013364101791, Číslo celního sazebníku (EU): 85363010, Váha brutto: 183.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

Tension d’utilisation permanente max DC: 32 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 67 MHz

produit : DEHN
Type: DPI CD EXD 24 M
Référence: 929962
ou équivalent

Certifikáty

Technické informace

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	32 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante cond-cond (f_G )	67 MHz
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr

Classe SPD	T
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	32 V
Tension d’utilisation permanente max AC (U_C )	22,6 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_nC2 (U_P )	≤ 58 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1700 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 50 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1200 V
Bande passante cond-cond (f_G )	67 MHz
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-50 °C ... +80 °C
Indice de protection	Installation dans IP 67
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Raccordement	Câbles de raccordement 1,3 mm²
Longueur du câble de raccordement	250 mm
Mise à la terre par	Câble de raccordement
Matériau de l'enveloppe	INOX (V4A)
Couleur	brillant
Normes de test	CEI 61643-21/EN 61643-21
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certifications ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 ou T6 Gb
Certifications CEIEx	KEM 09.0064X: Ex db IIC T5 ou T6 Gb
Certifications CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certifications CSA & USA Hazloc (2)	CSA 10.2317168 : Classe I Div 1, 2 ; Classe I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
Classification SIL (Safety Integrity Level)	jusqu'à SIL 3*)
*) Information détaillée : http://www.dehn.fr

Produkt 929962 byl přidán na seznam.

K seznamu

Produkt 929962 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929964 DPI CD EXD 24 N

GTIN 4013364101814, Číslo celního sazebníku (EU): 85363010, Váha brutto: 183.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

Tension d’utilisation permanente max DC: 32 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 67 MHz

produit : DEHN
Type: DPI CD EXD 24 N
Référence: 929964
ou équivalent

Certifikáty

Technické informace

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	32 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante cond-cond (f_G )	67 MHz
Montage côté terrain/côté appareil	Filetage extérieur ¹/₂-14 NPT
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr

Classe SPD	T
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	32 V
Tension d’utilisation permanente max AC (U_C )	22,6 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_nC2 (U_P )	≤ 58 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1700 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 50 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1200 V
Bande passante cond-cond (f_G )	67 MHz
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-50 °C ... +80 °C
Indice de protection	Installation dans IP 67
Montage côté terrain/côté appareil	Filetage extérieur ¹/₂-14 NPT
Raccordement	Câbles de raccordement 1,3 mm²
Longueur du câble de raccordement	250 mm
Mise à la terre par	Câble de raccordement
Matériau de l'enveloppe	INOX (V4A)
Couleur	brillant
Normes de test	CEI 61643-21/EN 61643-21
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certifications ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 ou T6 Gb
Certifications CEIEx	KEM 09.0064X: Ex db IIC T5 ou T6 Gb
Certifications CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certifications CSA & USA Hazloc (2)	CSA 10.2317168 : Classe I Div 1, 2 ; Classe I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
Classification SIL (Safety Integrity Level)	jusqu'à SIL 3*)
*) Information détaillée : http://www.dehn.fr

Produkt 929964 byl přidán na seznam.

K seznamu

Produkt 929964 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, Číslo celního sazebníku (EU): 85363010, Váha brutto: 285.60 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

Tension d’utilisation permanente max DC: 6 V
Courant nominal à 80° C: 0,1 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA
Bande passante cond-cond: 100 MHz

produit : DEHN
Type: DPI CD HF EXD 5 M
Référence: 929971
ou équivalent

Certifikáty

Technické informace

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	6 V
Courant nominal à 80° C (I_L )	0,1 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Bande passante cond-cond (f_G )	100 MHz
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Information détaillée : www.dehn.fr

Classe SPD	T
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6 V
Tension d’utilisation permanente max AC (U_C )	4,2 V
Courant nominal à 80° C (I_L )	0,1 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_nC2 (U_P )	≤ 55 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1000 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 12 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 700 V
Bande passante cond-cond (f_G )	100 MHz
Capacité cond-cond (C)	≤ 40 pF
Capacité cond-terre (C)	≤ 30 pF
Impédance série par conducteur	4,7 ohm
Température d'utilisation (T_U) pour ATEX / CEIEx	-50 °C ... +80 °C
Indice de protection	Installation dans IP 67
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Raccordement	Câbles de raccordement 1,3 mm²
Longueur du câble de raccordement	300 mm
Mise à la terre par	Câble de raccordement
Matériau de l'enveloppe	INOX (V2A)
Couleur	brillant
Normes de test	CEI 61643-21/EN 61643-21
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certifications ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 ou T6 Gb
Certifications CEIEx	KEM 09.0064X: Ex db IIC T5 ou T6 Gb
China Compulsory Certification	CCC No. 2021312304001029
Classification SIL (Safety Integrity Level)	bis SIL3 *⁾
*⁾ Information détaillée : www.dehn.fr

Produkt 929971 byl přidán na seznam.

K seznamu

Produkt 929971 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, Číslo celního sazebníku (EU): 85363010, Váha brutto: 280.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

Parafoudre de type 2 double DEHNpipe CD Ex (d) DPI CD EXD 230 24 M
Parafoudre double,
classe de parafoudre de type 2 et de type 2 / P2
DEHNpipe, testé selon
EN 61643-11 et 21, en V2A, IP 67,
version Ex (d),
à visser sur les équipements à protéger
avec raccordement pour tension d’alimentation et technologie de mesure à 2 conducteurs,
Protection parallèle d’une alimentation réseau 230 V
et d’une interface 0/4-20 mA
en zone EX 1 ou 2.
Tension d’utilisation permanente max DC: 32 V
Courant nominal à 80 °C: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA

produit : DEHN
Type: DPI CD EXD 230 24 M
Référence: 929969
ou équivalent

Certifikáty

Technické informace

Protection côté données
Classe SPD	U
Tension d’utilisation permanente max DC (U_C )	32 V
Courant nominal à 80 °C (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/
Protection côté énérgie
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 2 / Classe II
Tension d’utilisation permanente max AC (U_C )	255 V
Courant de décharge total (8/20 µs) L+N-PE (I_total )	5 kA
Niveau de protection [L-N] (U_P )	≤ 1,4 kV
Protection max. contre les surintensités	16 A gG ou B 16 A

Protection côté données
Classe SPD	U
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	32 V
Tension d’utilisation permanente max AC (U_C )	22,6 V
Courant nominal à 80 °C (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 58 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 900 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 50 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 850 V
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	Installation dans IP 67
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Raccordement	Câbles de raccordement 1,3 mm²
Longueur du câble de raccordement	250 mm
Mise à la terre par	Câble de raccordement
Matériau de l'enveloppe	INOX (V2A)
Couleur	brillant
Normes de test	CEI 61643-21/EN 61643-21
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certifications ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Certifications CEIEx	DEK 11.0006X: Ex db IIC T5 ou T6 Gb
Certifications CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certifications CSA & USA Hazloc (2)	CSA 10.2317168: Classe I Div 1, 2; Classe I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
*) Information détaillée : http://www.dehn.fr/sil/
Protection côté énérgie
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 2 / Classe II
Tension nominale AC (U_N )	120/230 V
Tension d’utilisation permanente max AC (U_C )	255 V
Courant nominal de décharge (8/20 µs) L-N (I_n )	3 kA
Courant de décharge total (8/20 µs) L+N-PE (I_total )	5 kA
Niveau de protection [L-N] (U_P )	≤ 1,4 kV
Niveau de protection [L/N-PE] (U_P )	≤ 1,5 kV
Courant maximal de décharge L-N (I_max )	3 kA
Protection max. contre les surintensités	16 A gG ou B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 16 A gG	6 kA_eff
Surtension temporaire [L-N] (U_T )	335 V/5 s
Surtension temporaire L/N-PE (1) (U_T )	400 V/5 s
Surtension temporaire L/N-PE (2) (U_T )	1200 V + U_CS/200 ms
Indication du dispositif de coupure	Fusible amont

Produkt 929969 byl přidán na seznam.

K seznamu

Produkt 929969 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, Číslo celního sazebníku (EU): 85363010, Váha brutto: 273.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

Parafoudre de type 2 double DEHNpipe CD Ex (d) DPI CD EXD 230 24 N
Parafoudre double,
classe de parafoudre de type 2 et de type 2 / P2
DEHNpipe, testé selon
EN 61643-11 et 21, en V2A, IP 67,
version Ex (d),
à visser sur les équipements à protéger
avec raccordement pour tension d’alimentation et technologie de mesure à 2 conducteurs,
Protection parallèle d’une alimentation réseau 230 V
et d’une interface 0/4-20 mA
en zone EX 1 ou 2.
Tension d’utilisation permanente max DC: 32 V
Courant nominal à 80 °C: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA

produit : DEHN
Type: DPI CD EXD 230 24 N
Référence: 929970
ou équivalent

Certifikáty

Technické informace

Protection côté données
Classe SPD	U
Tension d’utilisation permanente max DC (U_C )	32 V
Courant nominal à 80 °C (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Montage côté terrain/côté appareil	Filetage extérieur¹/₂-14 NPT
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/
Protection côté énérgie
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 2 / Classe II
Tension d’utilisation permanente max AC (U_C )	255 V
Courant de décharge total (8/20 µs) L+N-PE (I_total )	5 kA
Niveau de protection [L-N] (U_P )	≤ 1,4 kV
Protection max. contre les surintensités	16 A gG ou B 16 A

Protection côté données
Classe SPD	U
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	32 V
Tension d’utilisation permanente max AC (U_C )	22,6 V
Courant nominal à 80 °C (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 58 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 900 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 50 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 850 V
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	Installation dans IP 67
Montage côté terrain/côté appareil	Filetage extérieur¹/₂-14 NPT
Raccordement	Câbles de raccordement 1,3 mm²
Longueur du câble de raccordement	250 mm
Mise à la terre par	Câble de raccordement
Matériau de l'enveloppe	INOX (V2A)
Couleur	brillant
Normes de test	CEI-21/EN 61643-21
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certifications ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Certifications CEIEx	DEK 11.0006X: Ex db IIC T5 ou T6 Gb
Certifications CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certifications CSA & USA Hazloc (2)	CSA 10.2317168: Classe I Div 1, 2; Classe I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
*) Information détaillée : http://www.dehn.fr/sil/
Protection côté énérgie
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 2 / Classe II
Tension nominale AC (U_N )	120/230 V
Tension d’utilisation permanente max AC (U_C )	255 V
Courant nominal de décharge (8/20 µs) L-N (I_n )	3 kA
Courant de décharge total (8/20 µs) L+N-PE (I_total )	5 kA
Niveau de protection [L-N] (U_P )	≤ 1,4 kV
Niveau de protection [L/N-PE] (U_P )	≤ 1,5 kV
Courant maximal de décharge L-N (I_max )	3 kA
Protection max. contre les surintensités	16 A gG ou B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 16 A gG	6 kA_eff
Surtension temporaire [L-N] (U_T )	335 V/5 s
Surtension temporaire L/N-PE (1) (U_T )	400 V/5 s
Surtension temporaire L/N-PE (2) (U_T )	1200 V + U_CS/200 ms
Indication du dispositif de coupure	Fusible amont

Produkt 929970 byl přidán na seznam.

K seznamu

Produkt 929970 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, Číslo celního sazebníku (EU): 85363010, Váha brutto: 247.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

Parafoudre de type 2 DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 M
Parafoudre
de classe de parafoudre type 2 / P1
DEHNpipe, testé selon
EN 61643-21, en V2A, IP 67,
version Ex (i) + (d),
pour protéger deux
circuits de signaux sans potentiel de terre
ou le circuit d’alimentation
de l’équipement à protéger et un
circuit de signal dans une zone EX 1 ou 2.
Tension d’utilisation permanente max DC: 36 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: DPI CD EXI+D 2X24 M
Référence: 929950
ou équivalent

Certifikáty

Technické informace

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Information détaillée : www.dehn.fr

Classe SPD	T
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (U_C )	25,4 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) cond-terre (I_n )	10 kA
Niveau de protection cond-cond avec I_nC2 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 2000 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 50 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1200 V
Capacité cond-cond (C)	≤ 2000 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	Installation dans IP 67
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Raccordement	Câbles de raccordement 1,3 mm²
Longueur du câble de raccordement	250 mm
Mise à la terre par	Câble de raccordement
Matériau de l'enveloppe	INOX (V2A)
Couleur	brillant
Normes de test	CEI 61643-21/EN 61643-21
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certifications ATEX (1)	DEKRA 11ATEX0207 X : II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certifications ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Certifications CEIEx (1)	DEK 11.0076X : Ex ia [ia Ga] IIC T5 / T6 Gb
Certifications CEIEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Certifications CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certifications CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
*⁾ Information détaillée : www.dehn.fr

Produkt 929950 byl přidán na seznam.

K seznamu

Produkt 929950 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, Číslo celního sazebníku (EU): 85363010, Váha brutto: 247.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

Parafoudre de type 2 DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 N
Parafoudre
de classe de parafoudre type 2 / P1
DEHNpipe, testé selon
EN 61643-21, en V2A, IP 67,
version Ex (i) + (d),
à visser sur les équipements à protéger
pour protéger deux
circuits de signaux sans potentiel de terre
ou le circuit d’alimentation
de l’équipement à protéger et un
circuit de signal dans une zone EX 1 ou 2.
Tension d’utilisation permanente max DC: 36 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: DPI CD EXI+D 2X24 N
Référence: 929951
ou équivalent

Certifikáty

Technické informace

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Montage côté terrain/côté appareil	Filetage extérieur¹/₂-14 NPT
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Information détaillée : www.dehn.fr

Classe SPD	T
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (U_C )	25,4 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) cond-terre (I_n )	10 kA
Niveau de protection cond-cond avec I_nC2 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 2000 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 50 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1200 V
Capacité cond-cond (C)	≤ 2000 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	Installation dans IP 67
Montage côté terrain/côté appareil	Filetage extérieur¹/₂-14 NPT
Raccordement	Câbles de raccordement 1,3 mm²
Longueur du câble de raccordement	250 mm
Mise à la terre par	Câble de raccordement
Matériau de l'enveloppe	INOX (V2A)
Couleur	brillant
Normes de test	CEI 61643-21/EN 61643-21
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certifications ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Certifications CEIEx (1)	DEK 11.0076X : Ex ia [ia Ga] IIC T5 / T6 Gb
Certifications CEIEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Certifications CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certifications CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
*⁾ Information détaillée : www.dehn.fr

Produkt 929951 byl přidán na seznam.

K seznamu

Produkt 929951 byl přidán do nákupního košíku.

K nákupnímu košíku

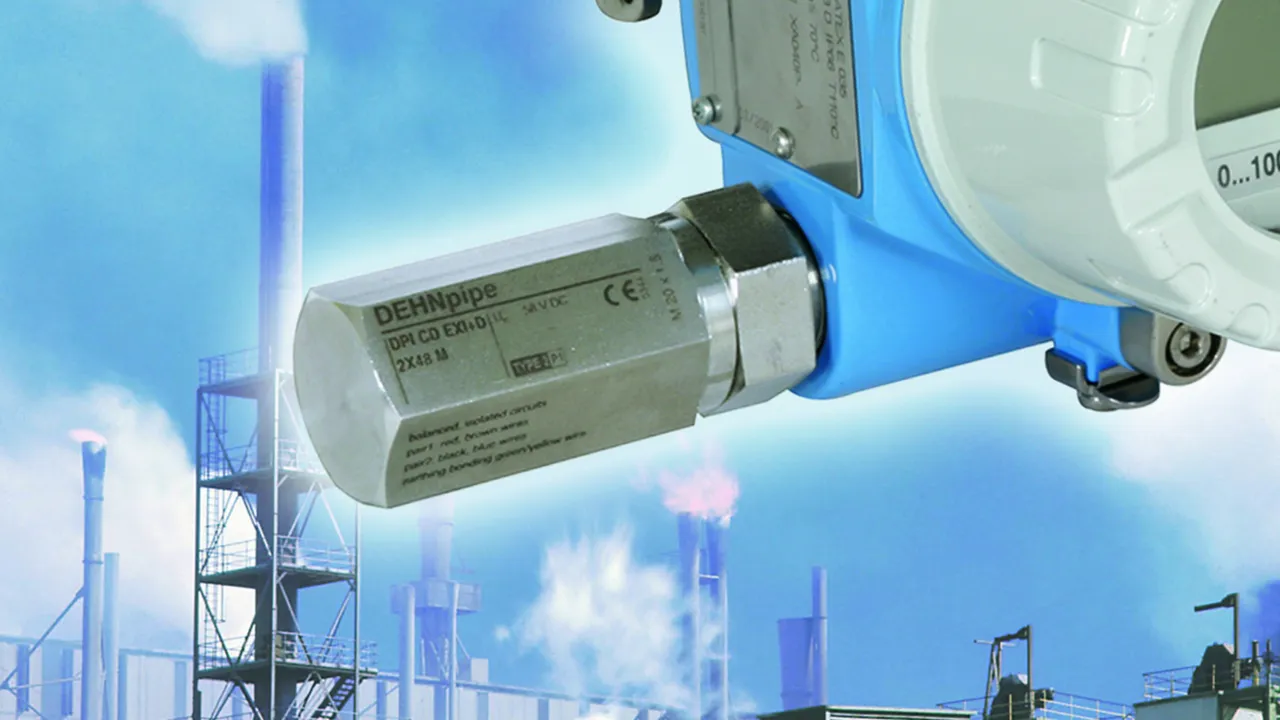

Obj. č. 929952 DPI CD EXI+D 2X48 M

GTIN 4013364137400, Číslo celního sazebníku (EU): 85363010, Váha brutto: 247.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

Tension d’utilisation permanente max DC: 58 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: DPI CD EXI+D 2X48 M
Référence: 929952
ou équivalent

Technické informace

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	58 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Montage côté terrain/côté appareil	Filetage mâle M20 x 1,5
Certifications	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Information détaillée : www.dehn.de

Classe SPD	T
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	58 V
Tension d’utilisation permanente max AC (U_C )	41 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) cond-terre (I_n )	10 kA
Niveau de protection cond-cond avec I_nC2 (U_P )	≤ 95 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 2000 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 80 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1200 V
Capacité cond-cond (C)	≤ 1200 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	Installation dans IP 67
Montage côté terrain/côté appareil	Filetage mâle M20 x 1,5
Raccordement	Câbles de raccordement 1,3 mm²
Longueur du câble de raccordement	250 mm
Mise à la terre par	Câble de raccordement
Matériau de l'enveloppe	INOX (V4A)
Couleur	brillant
Normes de test	CEI 61643-21/EN 61643-21
Certifications	ATEX, IECEx, CSA & USA Hazloc, SIL
Certifications ATEX (1)	DEKRA 11ATEX0207 X : II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certifications ATEX (2)	DEKRA 11ATEX0217 X : II 2 G Ex d IIC T5 / T6 Gb
Certifications CEIEx (1)	DEK 11.0076X : Ex ia [ia Ga] IIC T5 / T6 Gb
Certifications CEIEx (2)	DEK 11.0079X : Ex d IIC T5 / T6 Gb
Certifications CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certifications CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
*⁾ Information détaillée : www.dehn.de

Produkt 929952 byl přidán na seznam.

K seznamu

Produkt 929952 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929953 DPI CD EXI+D 2X48 N

GTIN 4013364137417, Číslo celního sazebníku (EU): 85363010, Váha brutto: 247.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

Tension d’utilisation permanente max DC: 58 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: DPI CD EXI+D 2X48 N
Référence: 929953
ou équivalent

Technické informace

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	58 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Montage côté terrain/côté appareil	Filetage mâle 1/2-14 npt
Certifications	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Information détaillée : www.dehn.de

Classe SPD	T
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	58 V
Tension d’utilisation permanente max AC (U_C )	41 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) cond-terre (I_n )	10 kA
Niveau de protection cond-cond avec I_nC2 (U_P )	≤ 95 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 2000 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 80 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1200 V
Capacité cond-cond (C)	≤ 1200 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	Installation dans IP 67
Montage côté terrain/côté appareil	Filetage mâle 1/2-14 npt
Raccordement	Câbles de raccordement 1,3 mm²
Longueur du câble de raccordement	250 mm
Mise à la terre par	Câble de raccordement
Matériau de l'enveloppe	INOX (V4A)
Couleur	brillant
Normes de test	CEI 61643-21/EN 61643-21
Certifications	ATEX, IECEx, CSA & USA Hazloc, SIL
Certifications ATEX (1)	DEKRA 11ATEX0207 X : II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certifications ATEX (2)	DEKRA 11ATEX0217 X : II 2 G Ex d IIC T5 / T6 Gb
Certifications CEIEx (1)	DEK 11.0076X : Ex ia [ia Ga] IIC T5 / T6 Gb
Certifications CEIEx (2)	DEK 11.0079X : Ex d IIC T5 / T6 Gb
Certifications CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certifications CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
*⁾ Information détaillée : www.dehn.de

Produkt 929953 byl přidán na seznam.

K seznamu

Produkt 929953 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNpipe

Details

DPI MD

Obj. č. 929941 DPI MD 24 M 2S

Pro stažení 929941.stp musíte být přihlášeni.

Pro stažení 929941.igs musíte být přihlášeni.

Pro stažení 929941.jt musíte být přihlášeni.

Pro stažení 929941.dwg musíte být přihlášeni.

Pro stažení 929941m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929941.wspak musíte být přihlášeni.

Pro stažení DEHN.929941.edz musíte být přihlášeni.

Produkt 929941 byl přidán na seznam.

Produkt 929941 byl přidán do nákupního košíku.

DPI MD EX

Obj. č. 929960 DPI MD EX 24 M 2

Pro stažení 929960.stp musíte být přihlášeni.

Pro stažení 929960.igs musíte být přihlášeni.

Pro stažení 929960.jt musíte být přihlášeni.

Pro stažení 929960.dwg musíte být přihlášeni.

Pro stažení 929960m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929960.wspak musíte být přihlášeni.

Pro stažení DEHN.929960.edz musíte být přihlášeni.

Produkt 929960 byl přidán na seznam.

Produkt 929960 byl přidán do nákupního košíku.

Obj. č. 929965 DPI MD EX 24 N 2

Pro stažení 929965.dxf musíte být přihlášeni.

Pro stažení DEHN.929965.wspak musíte být přihlášeni.

Pro stažení DEHN.929965.edz musíte být přihlášeni.

Produkt 929965 byl přidán na seznam.

Produkt 929965 byl přidán do nákupního košíku.

DPI CD EXI

Obj. č. 929961 DPI CD EXI 24 M

Pro stažení 929961.stp musíte být přihlášeni.

Pro stažení 929961.igs musíte být přihlášeni.

Pro stažení 929961.jt musíte být přihlášeni.

Pro stažení 929961.dwg musíte být přihlášeni.

Pro stažení 929961m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929961.wspak musíte být přihlášeni.

Pro stažení DEHN.929961.edz musíte být přihlášeni.

Produkt 929961 byl přidán na seznam.

Produkt 929961 byl přidán do nákupního košíku.

Obj. č. 929963 DPI CD EXI 24 N

Pro stažení 929963.stp musíte být přihlášeni.

Pro stažení 929963.igs musíte být přihlášeni.

Pro stažení 929963.jt musíte být přihlášeni.

Pro stažení 929963.dwg musíte být přihlášeni.

Pro stažení 929963_964m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929963.wspak musíte být přihlášeni.

Pro stažení DEHN.929963.edz musíte být přihlášeni.

Produkt 929963 byl přidán na seznam.

Produkt 929963 byl přidán do nákupního košíku.

DPI CD EXD

Obj. č. 929962 DPI CD EXD 24 M

Pro stažení 929961.stp musíte být přihlášeni.

Pro stažení 929961.igs musíte být přihlášeni.

Pro stažení 929961.jt musíte být přihlášeni.

Pro stažení 929961.dwg musíte být přihlášeni.

Pro stažení 929961_962m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929962.wspak musíte být přihlášeni.

Pro stažení DEHN.929962.edz musíte být přihlášeni.

Produkt 929962 byl přidán na seznam.

Produkt 929962 byl přidán do nákupního košíku.

Obj. č. 929964 DPI CD EXD 24 N

Pro stažení 929963.stp musíte být přihlášeni.

Pro stažení 929963.igs musíte být přihlášeni.

Pro stažení 929963.jt musíte být přihlášeni.

Pro stažení 929963.dwg musíte být přihlášeni.

Pro stažení 929963_964m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929964.wspak musíte být přihlášeni.

Pro stažení DEHN.929964.edz musíte být přihlášeni.

Produkt 929964 byl přidán na seznam.

Produkt 929964 byl přidán do nákupního košíku.

DPI CD HF EXD

Obj. č. 929971 DPI CD HF EXD 5 M

Pro stažení 929971.stp musíte být přihlášeni.

Pro stažení 929971.igs musíte být přihlášeni.

Pro stažení 929971.jt musíte být přihlášeni.

Pro stažení 929971.dwg musíte být přihlášeni.

Pro stažení 929971m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929971.wspak musíte být přihlášeni.
