Obj. č. 971121 DSE M 1 60

GTIN 4013364138582, Číslo celního sazebníku (EU): 85363090, Váha brutto: 300.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DSE M 1 60
Référence: 971121
ou équivalent

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 1,5 kV
Directement coordonné avec DEHNguard	DG SE DC 60 (référence 972 110)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Produkt 971121 byl přidán na seznam.

K seznamu

Produkt 971121 byl přidán do nákupního košíku.

K nákupnímu košíku

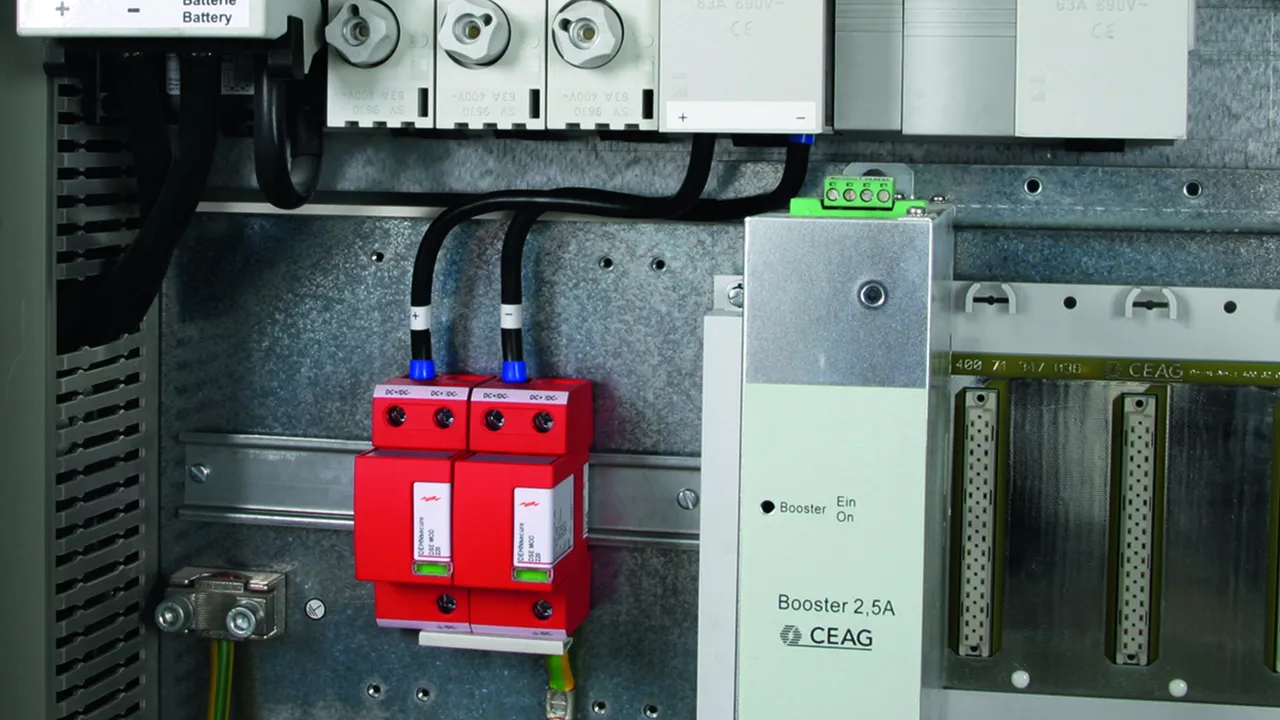

Obj. č. 971120 DSE M 1 220

GTIN 4013364133631, Číslo celního sazebníku (EU): 85363090, Váha brutto: 268.20 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DSE M 1 220
Référence: 971120
ou équivalent

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 242 (référence 972 120)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Produkt 971120 byl přidán na seznam.

K seznamu

Produkt 971120 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971122 DSE M 1 242

GTIN 4013364144477, Číslo celního sazebníku (EU): 85363090, Váha brutto: 273.70 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DSE M 1 242
Référence: 971122
ou équivalent

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Tension d’utilisation permanente max AC (U_C )	255 V

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 242 (référence 972 120)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	oui
– Tension d’utilisation permanente max AC (U_C )	255 V

Produkt 971122 byl přidán na seznam.

K seznamu

Produkt 971122 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971126 DSE M 1 60 FM

GTIN 4013364138599, Číslo celního sazebníku (EU): 85363090, Váha brutto: 304.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DSE M 1 60 FM
Référence: 971126
ou équivalent

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Directement coordonné avec DEHNguard	DG SE DC 60 FM (référence 972 115)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Produkt 971126 byl přidán na seznam.

K seznamu

Produkt 971126 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971125 DSE M 1 220 FM

GTIN 4013364133648, Číslo celního sazebníku (EU): 85363090, Váha brutto: 241.90 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DSE M 1 220 FM
Référence: 971125
ou équivalent

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 500 FM (référence 972 135)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Produkt 971125 byl přidán na seznam.

K seznamu

Produkt 971125 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971127 DSE M 1 242 FM

GTIN 4013364144484, Číslo celního sazebníku (EU): 85363090, Váha brutto: 269.50 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DSE M 1 242 FM
Référence: 971127
ou équivalent

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Tension d’utilisation permanente max AC (U_C )	255 V

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 500 FM (référence 972 135)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	oui
– Tension d’utilisation permanente max AC (U_C )	255 V

Produkt 971127 byl přidán na seznam.

K seznamu

Produkt 971127 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971221 DSE M 2P 60

GTIN 4013364138612, Číslo celního sazebníku (EU): 85363090, Váha brutto: 638.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DSE M 2P 60
Référence: 971221
ou équivalent

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Énergie spécifique (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (W/R)	156,25 kJ/ohm / 625,00 kJ/ohm
Directement coordonné avec DEHNguard	DG SE DC 60 (référence 972 110)
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	17 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-, DC-/DC+,9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	UL

Produkt 971221 byl přidán na seznam.

K seznamu

Produkt 971221 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971226 DSE M 2P 60 FM

GTIN 4013364138629, Číslo celního sazebníku (EU): 85363090, Váha brutto: 675.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

produit : DEHN
Type: DSE M 2P 60 FM
Référence: 971226
ou équivalent

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Énergie spécifique (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (W/R)	156,25 kJ/ohm / 625,00 kJ/ohm
Directement coordonné avec DEHNguard	DG SE DC 60 FM (référence 972 115)
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	17 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-, DC-/DC+,9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 971226 byl přidán na seznam.

K seznamu

Produkt 971226 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971222 DSE NG 2P 60 FM

GTIN 4013364489523, Číslo celního sazebníku (EU): 85363090, Váha brutto: 507.00 g, Balící jednotka: 1.00 pièce(s)

Vyobrazení

Další informace

CAD data

Parafoudre coordonné DEHNsecure NG 2P 60 FM
Parafoudre coordonné bipolaire modulaire
enfichable pour applications à courant continu,
largeur 4 modules avec
contact de télésignalisation
Parafoudre type 1 selon EN 61643-11
Spécialement destiné aux circuits DC
technologie à éclateur à air adaptée
Indication de défaut
Tension continue maximale : 60 V DC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 50 kA
Résistance aux courts-circuits DC : 10 kA
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DSE NG 2P 60 FM
Référence: 971222
ou équivalent

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Contacts de télésignalisation/Type de contact	Inverseur

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Énergie spécifique (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (W/R)	156,25 kJ/ohm / 625,00 kJ/ohm
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	100 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-, DC-/DC+,9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Produkt 971222 byl přidán na seznam.

K seznamu

Produkt 971222 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNsecure

DEHNsecure M 1 ...

Obj. č. 971121 DSE M 1 60

Pro stažení 961110.stp musíte být přihlášeni.

Pro stažení 961110.igs musíte být přihlášeni.

Pro stažení 961110.jt musíte být přihlášeni.

Pro stažení 961110.dwg musíte být přihlášeni.

Pro stažení 971120m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971121.wspak musíte být přihlášeni.

Pro stažení DEHN.971121.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971121 byl přidán na seznam.

Produkt 971121 byl přidán do nákupního košíku.

Obj. č. 971120 DSE M 1 220

Pro stažení 961110.stp musíte být přihlášeni.

Pro stažení 961110.igs musíte být přihlášeni.

Pro stažení 961110.jt musíte být přihlášeni.

Pro stažení 961110.dwg musíte být přihlášeni.

Pro stažení 971120m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971120.wspak musíte být přihlášeni.

Pro stažení DEHN.971120.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971120 byl přidán na seznam.

Produkt 971120 byl přidán do nákupního košíku.

Obj. č. 971122 DSE M 1 242

Pro stažení 961110.stp musíte být přihlášeni.

Pro stažení 961110.igs musíte být přihlášeni.

Pro stažení 961110.jt musíte být přihlášeni.

Pro stažení 961110.dwg musíte být přihlášeni.

Pro stažení 971120m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971122.wspak musíte být přihlášeni.

Pro stažení DEHN.971122.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971122 byl přidán na seznam.

Produkt 971122 byl přidán do nákupního košíku.

DEHNsecure M 1 ... FM

Obj. č. 971126 DSE M 1 60 FM

Pro stažení 961115.stp musíte být přihlášeni.

Pro stažení 961115.igs musíte být přihlášeni.

Pro stažení 961115.jt musíte být přihlášeni.

Pro stažení 961115.dwg musíte být přihlášeni.

Pro stažení 971125m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971126.wspak musíte být přihlášeni.

Pro stažení DEHN.971126.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971126 byl přidán na seznam.

Produkt 971126 byl přidán do nákupního košíku.

Obj. č. 971125 DSE M 1 220 FM

Pro stažení 961115.stp musíte být přihlášeni.

Pro stažení 961115.igs musíte být přihlášeni.

Pro stažení 961115.jt musíte být přihlášeni.

Pro stažení 961115.dwg musíte být přihlášeni.

Pro stažení 971125m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971125.wspak musíte být přihlášeni.

Pro stažení DEHN.971125.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971125 byl přidán na seznam.

Produkt 971125 byl přidán do nákupního košíku.

Obj. č. 971127 DSE M 1 242 FM

Pro stažení 961115.stp musíte být přihlášeni.

Pro stažení 961115.igs musíte být přihlášeni.

Pro stažení 961115.jt musíte být přihlášeni.

Pro stažení 961115.dwg musíte být přihlášeni.

Pro stažení 971125m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971127.wspak musíte být přihlášeni.

Pro stažení DEHN.971127.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971127 byl přidán na seznam.

Produkt 971127 byl přidán do nákupního košíku.

DEHNsecure M 2P ... (FM)

Obj. č. 971221 DSE M 2P 60

Pro stažení 951200.stp musíte být přihlášeni.

Pro stažení 951200.igs musíte být přihlášeni.

Pro stažení 951200.jt musíte být přihlášeni.

Pro stažení 951200.dwg musíte být přihlášeni.

Pro stažení 971221m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971221.wspak musíte být přihlášeni.

Pro stažení DEHN.971221.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971221 byl přidán na seznam.
