Obj. č. 929941 DPI MD 24 M 2S

GTIN 4013364098152, Číslo celního sazebníku (EU): 85363010, Váha brutto: 187.40 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

CAD data

Máxima tensión permisible de servicio DC: 34.8 V
Corriente nominal: 0.5 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 14 MHz

Producto DEHN
Tipo: DPI MD 24 M 2S
art. no.: 929941
o equivalente

Certifikáty

Technické informace

Clase DPS	Q
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	14 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca hembra / M20 x 1.5 rosca macho
Certificaciones	SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	Q
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Máxima tensión permisible de servicio AC (U_C )	24.5 V
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) pantalla-PG (I_n )	20 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 65 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 650 V
Tensión del nivel de protección pantalla-PG para I_nC2 (U_P )	≤ 650 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 500 V
Tensión del nivel de protección pantalla-PG aa 1 kV/µs C3 (U_P )	≤ 600 V
Frecuencia límite hilo-hilo (f_G )	14 MHz
Capacidad hilo-hilo (C)	≤ 400 pF
Capacidad hilo-PG (C)	≤ 20 pF
Capacidad pantalla-PG (C)	≤ 15 pF
Resistencia serie por hilo	2.2 Ω
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Grado de protección con racor de cable	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca hembra / M20 x 1.5 rosca macho
Conexión (entrada/salida)	tornillo / cable de conexión 1.5 mm²
Longitud del cable de conexión	200 mm
Sección de conexión, rígido	0.08-2.5 mm²
Sección de conexión, flexible	0.08-1.5 mm²
Toma de tierra a través de	carcasa o anillo de tierra (accesorios)
Material de la carcasa	acero inoxidable (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	SIL
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Produkt 929941 byl přidán na seznam.

K seznamu

Produkt 929941 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929960 DPI MD EX 24 M 2

GTIN 4013364098145, Číslo celního sazebníku (EU): 85363010, Váha brutto: 185.80 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

CAD data

Máxima tensión permisible de servicio DC: 34.8 V
Corriente nominal: 0.5 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 7 MHz

Producto DEHN
Tipo: DPI MD EX 24 M 2
art. no.: 929960
o equivalente

Certifikáty

Technické informace

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	7 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca hembra / M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Máxima tensión permisible de servicio AC (U_C )	24.5 V
Tensión máxima de entrada según EN 60079-11 (U_i )	30 V
Corriente máxima de entrada según EN 60079-11 (I_i )	0.5 A
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 55 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1100 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 49 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1000 V
Frecuencia límite hilo-hilo (f_G )	7 MHz
Capacidad hilo-hilo (C)	≤ 850 pF
Capacidad hilo-PG (C)	≤ 15 pF
Resistencia serie por hilo	1.8 Ω
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca hembra / M20 x 1.5 rosca macho
Conexión (entrada/salida)	tornillo / cables de conexión 1.5 mm²
Longitud del cable de conexión	200 mm
Sección de conexión, rígido	0.08-2.5 mm²
Sección de conexión, flexible	0.08-1.5 mm²
Toma de tierra a través de	carcasa
Material de la carcasa	acero inoxidable (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
Certificaciones CSA & USA Hazloc (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
Certificación Obligatoria China	CCC No. 2021312304001027
Clasificación SIL	hasta SIL3 *⁾
*⁾Para más información, por favor visite www.dehn.es

Produkt 929960 byl přidán na seznam.

K seznamu

Produkt 929960 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929965 DPI MD EX 24 N 2

GTIN 4013364360778, Číslo celního sazebníku (EU): 85363010, Váha brutto: 185.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

Descargador coordinado de dos etapas

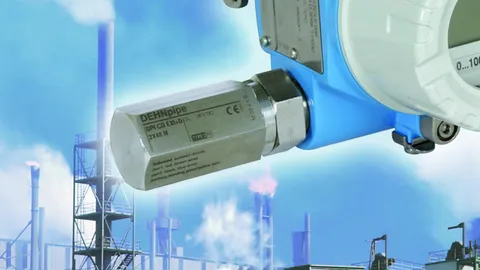

DEHNpipe DPI MD EX 24 N 2
Descargador de sobretensiones tipo 2 / P1
DEHNpipe, compropado según la EN 61643-21
y coordinado energéticamente según la
IEC 61643-22, en V2A, IP 67,
Diseño de la carcasa de 2 piezas
en versión Ex (i),
para atornillar en dispositivos de campo
con medición a dos puntas,
protección serial por un par de hilos
funcionando libre de potencial
así como interfaces simétricas
según NAMUR NE 21.
Máxima tensión permisible de servicio DC: 34,8 V
Corriente nominal: 0,5 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 7 MHz

Producto DEHN
Tipo: DPI MD EX 24 N 2
art. no.: 929965
o equivalente

Certifikáty

Technické informace

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	34,8 V
Corriente nominal (I_L )	0,5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	7 MHz
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca interior / ¹/₂-14 NPT rosca exterior
Certificaciones	ATEX, IECEx, CCC, SIL
*⁾Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	34,8 V
Máxima tensión permisible de servicio AC (U_C )	24,5 V
Tensión máxima de entrada según EN 60079-11 (U_i )	30 V
Corriente máxima de entrada según EN 60079-11 (I_i )	0.5 A
Corriente nominal (I_L )	0,5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 55 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1100 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 49 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1000 V
Frecuencia límite hilo-hilo (f_G )	7 MHz
Capacidad hilo-hilo (C)	≤ 850 pF
Capacidad hilo-PG (C)	≤ 15 pF
Resistencia serie por hilo	1,8 Ω
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca interior / ¹/₂-14 NPT rosca exterior
Conexión (entrada/salida)	tornillo / cables de conexión 1.5 mm²
Longitud del cable de conexión	200 mm
Sección de conexión, rígido	0,08-2,5 mm²
Sección de conexión, flexible	0,08-1,5 mm²
Toma de tierra a través de	carcasa
Material de la carcasa	INOX (V2A)
Color	pelado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, SIL
Certificaciones ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificación Obligatoria China	CCC No. 2021312304001027
Clasificación SIL	hasta SIL3 *⁾
*⁾Para más información, por favor visite www.dehn.es

Produkt 929965 byl přidán na seznam.

K seznamu

Produkt 929965 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929961 DPI CD EXI 24 M

GTIN 4013364101784, Číslo celního sazebníku (EU): 85363010, Váha brutto: 183.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

CAD data

Máxima tensión permisible de servicio DC: 32 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 67 MHz

Producto DEHN
Tipo: DPI CD EXI 24 M
art. no.: 929961
o equivalente

Certifikáty

Technické informace

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	67 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Tensión máxima de entrada según EN 60079-11 (U_i )	30 V
Corriente máxima de entrada según EN 60079-11 (I_i )	0.55 A
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) hilo/hilo (I_n )	150 A
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1700 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Frecuencia límite hilo-hilo (f_G )	67 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	acero inoxidable (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Certificaciones IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001030
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Produkt 929961 byl přidán na seznam.

K seznamu

Produkt 929961 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929963 DPI CD EXI 24 N

GTIN 4013364101807, Číslo celního sazebníku (EU): 85363010, Váha brutto: 196.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

CAD data

Máxima tensión permisible de servicio DC: 32 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 67 MHz

Producto DEHN
Tipo: DPI CD EXI 24 N
art. no.: 929963
o equivalente

Certifikáty

Technické informace

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	67 MHz
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Tensión máxima de entrada según EN 60079-11 (U_i )	30 V
Corriente máxima de entrada según EN 60079-11 (I_i )	0.55 A
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) hilo/hilo (I_n )	150 A
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1700 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Frecuencia límite hilo-hilo (f_G )	67 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	acero inoxidable (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Certificaciones IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001030
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Produkt 929963 byl přidán na seznam.

K seznamu

Produkt 929963 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929962 DPI CD EXD 24 M

GTIN 4013364101791, Číslo celního sazebníku (EU): 85363010, Váha brutto: 183.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

CAD data

Máxima tensión permisible de servicio DC: 32 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 67 MHz

Producto DEHN
Tipo: DPI CD EXD 24 M
art. no.: 929962
o equivalente

Certifikáty

Technické informace

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	67 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1700 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Frecuencia límite hilo-hilo (f_G )	67 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Certificaciones IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certificaciones CSA & USA Hazloc (2)	CSA 10.2317168: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001029
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Produkt 929962 byl přidán na seznam.

K seznamu

Produkt 929962 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929964 DPI CD EXD 24 N

GTIN 4013364101814, Číslo celního sazebníku (EU): 85363010, Váha brutto: 183.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

CAD data

Máxima tensión permisible de servicio DC: 32 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 67 MHz

Producto DEHN
Tipo: DPI CD EXD 24 N
art. no.: 929964
o equivalente

Certifikáty

Technické informace

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	67 MHz
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1700 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Frecuencia límite hilo-hilo (f_G )	67 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Certificaciones IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certificaciones CSA & USA Hazloc (2)	CSA 10.2317168: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001029
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Produkt 929964 byl přidán na seznam.

K seznamu

Produkt 929964 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, Číslo celního sazebníku (EU): 85363010, Váha brutto: 285.60 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

CAD data

Máxima tensión permisible de servicio DC: 6 V
Corriente nominal a 80 °C: 0.1 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA
Frecuencia límite hilo-hilo: 100 MHz

Producto DEHN
Tipo: DPI CD HF EXD 5 M
art. no.: 929971
o equivalente

Certifikáty

Technické informace

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	6 V
Corriente nominal a 80 °C (I_L )	0.1 A
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Frecuencia límite hilo-hilo (f_G )	100 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	5 V
Máxima tensión permisible de servicio DC (U_C )	6 V
Máxima tensión permisible de servicio AC (U_C )	4.2 V
Corriente nominal a 80 °C (I_L )	0.1 A
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 55 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 12 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 700 V
Frecuencia límite hilo-hilo (f_G )	100 MHz
Capacidad hilo-hilo (C)	≤ 40 pF
Capacidad hilo-PG (C)	≤ 30 pF
Resistencia serie por hilo	4.7 Ω
Temperatura de funcionamiento (T_U) para ATEX / IECEx	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	300 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	acero inoxidable (V2A)
Color	metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Certificaciones IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Certificación Obligatoria China	CCC No. 2021312304001029
Clasificación SIL	hasta SIL3 *⁾
*⁾Para más información, por favor visite www.dehn.es

Produkt 929971 byl přidán na seznam.

K seznamu

Produkt 929971 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, Číslo celního sazebníku (EU): 85363010, Váha brutto: 280.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

CAD data

Descargador de sobretensiones doble DEHNpipe CD Ex (d) DPI CD EXD 230 24 M
Descargador de sobretensiones doble
del tipo de descargador 2 y tipo 2 / P2
DEHNpipe, probado según
EN 61643-11 y 21, en V2A, IP 67,
con diseño Ex (d),
para atornillar en dispositivos en campo
con conexión para alimentación y metrología de 2 hilos,
Protección en paralelo de un suministro de red de 230 V
y una interfaz de 0/4-20 mA
en zona Ex 1 o 2.
Máxima tensión permisible de servicio DC: 32 V
Corriente nominal a 80 °C: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: DPI CD EXD 230 24 M
art. no.: 929969
o equivalente

Certifikáty

Technické informace

Protección del lado de datos
Clase DPS	U
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal a 80 °C (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es
Protección del lado de energía
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente total de descarga (8/20 µs) L+N-PE (I_total )	5 kA
Tensión del nivel de protección L-N (U_P )	≤ 1.4 kV
Fusible previo máximo	16 A gG o B 16 A

Protección del lado de datos
Clase DPS	U
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Corriente nominal a 80 °C (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 900 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 850 V
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Certificaciones IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certificaciones CSA & USA Hazloc (2)	CSA 10.2317168: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001026
Clasificación SIL	hasta SIL3 *⁾
*) Para obtener información más detallada, por favor visite www.dehn.es
Protección del lado de energía
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Tensión nominal AC (U_N )	120/230 V
Máxima tensión permisible de servicio AC (U_C )	255 V
C2 Corriente nominal de descarga total (8/20 µs) L-N (I_n )	3 kA
Corriente total de descarga (8/20 µs) L+N-PE (I_total )	5 kA
Tensión del nivel de protección L-N (U_P )	≤ 1.4 kV
Tensión del nivel de protección L/N-PE (U_P )	≤ 1.5 kV
Máxima corriente de descarga L-N (I_max )	3 kA
Fusible previo máximo	16 A gG o B 16 A
Capacidad de cortocircuito con fusible previo de 16 A gG	6 kA_eff
Tensión (TOV) L-N (U_T )	335 V / 5 s
Tensión (TOV) L/N-PE (1) (U_T )	400 V / 5 s
Tensión (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indicación del dispositivo de desconexión	fusible aguas arriba

Produkt 929969 byl přidán na seznam.

K seznamu

Produkt 929969 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, Číslo celního sazebníku (EU): 85363010, Váha brutto: 273.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

CAD data

Descargador de sobretensiones doble DEHNpipe CD Ex (d) DPI CD EXD 230 24 N
Descargador de sobretensiones doble
del tipo de descargador 2 y tipo 2 / P2
DEHNpipe, probado según
EN 61643-11 y 21, en V2A, IP 67,
con diseño Ex (d),
para atornillar en dispositivos en campo
con conexión para alimentación y metrología de 2 hilos,
Protección en paralelo de un suministro de red de 230 V
y una interfaz de 0/4-20 mA
en zona Ex 1 o 2.
Máxima tensión permisible de servicio DC: 32 V
Corriente nominal a 80 °C: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: DPI CD EXD 230 24 N
art. no.: 929970
o equivalente

Certifikáty

Technické informace

Protección del lado de datos
Clase DPS	U
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal a 80 °C (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es
Protección del lado de energía
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente total de descarga (8/20 µs) L+N-PE (I_total )	5 kA
Tensión del nivel de protección L-N (U_P )	≤ 1.4 kV
Fusible previo máximo	16 A gG o B 16 A

Protección del lado de datos
Clase DPS	U
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Corriente nominal a 80 °C (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 900 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 850 V
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable conexión
Material de la carcasa	StSt (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Certificaciones IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certificaciones CSA & USA Hazloc (2)	CSA 10.2317168: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001026
Clasificación SIL	hasta SIL3 *⁾
*) Para obtener información más detallada, por favor visite www.dehn.es
Protección del lado de energía
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Tensión nominal AC (U_N )	120 / 230 V
Máxima tensión permisible de servicio AC (U_C )	255 V
C2 Corriente nominal de descarga total (8/20 µs) L-N (I_n )	3 kA
Corriente total de descarga (8/20 µs) L+N-PE (I_total )	5 kA
Tensión del nivel de protección L-N (U_P )	≤ 1.4 kV
Tensión del nivel de protección L/N-PE (U_P )	≤ 1.5 kV
Máxima corriente de descarga L-N (I_max )	3 kA
Fusible previo máximo	16 A gG o B 16 A
Capacidad de cortocircuito con fusible previo de 16 A gG	6 kA_eff
Tensión (TOV) L-N (U_T )	335 V / 5 s
Tensión (TOV) L/N-PE (1) (U_T )	400 V / 5 s
Tensión (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indicación del dispositivo de desconexión	fusible aguas arriba

Produkt 929970 byl přidán na seznam.

K seznamu

Produkt 929970 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, Číslo celního sazebníku (EU): 85363010, Váha brutto: 247.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

CAD data

Descargador de sobretensiones DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 M
Descargador de sobretensiones
del tipo de descargador 2 / P1
DEHNpipe, probado según
EN 61643-21, en V2A, IP 67,
con diseño in Ex (i) + (d),
para la protección de dos
circuitos de señal sin referencia a tierra
o del circuito de alimentación
del dispositivo en campo y un
circuito de señal en zona Ex 1 o 2.
Máxima tensión permisible de servicio DC: 36 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DPI CD EXI+D 2X24 M
art. no.: 929950
o equivalente

Certifikáty

Technické informace

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	36 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25.4 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 65 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 2000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Capacidad hilo-hilo (C)	≤ 2000 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Certificaciones IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China (1)	CCC No. 2021312304001028 (Ex ia)
Certificación Obligatoria China (2)	CCC No. 2021312304001025 (Ex d)
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Produkt 929950 byl přidán na seznam.

K seznamu

Produkt 929950 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, Číslo celního sazebníku (EU): 85363010, Váha brutto: 247.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

CAD data

Descargador de sobretensiones DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 N
Descargador de sobretensiones
del tipo de descargador 2 / P1
DEHNpipe, probado según
EN 61643-21, en V2A, IP 67,
con diseño in Ex (i) + (d),
para atornillar en dispositivos en campo
para la protección de dos
circuitos de señal sin referencia a tierra
o del circuito de alimentación
del dispositivo en campo y un
circuito de señal en zona Ex 1 o 2.
Máxima tensión permisible de servicio DC: 36 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DPI CD EXI+D 2X24 N
art. no.: 929951
o equivalente

Certifikáty

Technické informace

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	36 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25.4 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 65 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 2000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Capacidad hilo-hilo (C)	≤ 2000 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Certificaciones IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China (1)	CCC No. 2021312304001028 (Ex ia)
Certificación Obligatoria China (2)	CCC No. 2021312304001025 (Ex d)
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Produkt 929951 byl přidán na seznam.

K seznamu

Produkt 929951 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929952 DPI CD EXI+D 2X48 M

GTIN 4013364137400, Číslo celního sazebníku (EU): 85363010, Váha brutto: 247.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

Máxima tensión permisible de servicio DC: 58 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DPI CD EXI+D 2X48 M
art. no.: 929952
o equivalente

Technické informace

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	58 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	48 V
Máxima tensión permisible de servicio DC (U_C )	58 V
Máxima tensión permisible de servicio AC (U_C )	41 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 95 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 2000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 80 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Capacidad hilo-hilo (C)	≤ 1200 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CSA & USA Hazloc, SIL
Certificaciones ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
Certificaciones IECEx (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
Certificaciones IECEx (2)	DEK 11.0079X: Ex d IIC T5 o T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Produkt 929952 byl přidán na seznam.

K seznamu

Produkt 929952 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 929953 DPI CD EXI+D 2X48 N

GTIN 4013364137417, Číslo celního sazebníku (EU): 85363010, Váha brutto: 247.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace

Máxima tensión permisible de servicio DC: 58 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DPI CD EXI+D 2X48 N
art. no.: 929953
o equivalente

Technické informace

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	58 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rsoca macho
Certificaciones	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	48 V
Máxima tensión permisible de servicio DC (U_C )	58 V
Máxima tensión permisible de servicio AC (U_C )	41 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 95 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 2000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 80 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Capacidad hilo-hilo (C)	≤ 1200 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rsoca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CSA & USA Hazloc, SIL
Certificaciones ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
Certificaciones IECEx (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
Certificaciones IECEx (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Produkt 929953 byl přidán na seznam.

K seznamu

Produkt 929953 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNpipe

Details

DPI MD

Obj. č. 929941 DPI MD 24 M 2S

Pro stažení 929941.stp musíte být přihlášeni.

Pro stažení 929941.igs musíte být přihlášeni.

Pro stažení 929941.jt musíte být přihlášeni.

Pro stažení 929941.dwg musíte být přihlášeni.

Pro stažení 929941m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929941.wspak musíte být přihlášeni.

Pro stažení DEHN.929941.edz musíte být přihlášeni.

Produkt 929941 byl přidán na seznam.

Produkt 929941 byl přidán do nákupního košíku.

DPI MD EX

Obj. č. 929960 DPI MD EX 24 M 2

Pro stažení 929960.stp musíte být přihlášeni.

Pro stažení 929960.igs musíte být přihlášeni.

Pro stažení 929960.jt musíte být přihlášeni.

Pro stažení 929960.dwg musíte být přihlášeni.

Pro stažení 929960m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929960.wspak musíte být přihlášeni.

Pro stažení DEHN.929960.edz musíte být přihlášeni.

Produkt 929960 byl přidán na seznam.

Produkt 929960 byl přidán do nákupního košíku.

Obj. č. 929965 DPI MD EX 24 N 2

Pro stažení 929965.dxf musíte být přihlášeni.

Pro stažení DEHN.929965.wspak musíte být přihlášeni.

Pro stažení DEHN.929965.edz musíte být přihlášeni.

Produkt 929965 byl přidán na seznam.

Produkt 929965 byl přidán do nákupního košíku.

DPI CD EXI

Obj. č. 929961 DPI CD EXI 24 M

Pro stažení 929961.stp musíte být přihlášeni.

Pro stažení 929961.igs musíte být přihlášeni.

Pro stažení 929961.jt musíte být přihlášeni.

Pro stažení 929961.dwg musíte být přihlášeni.

Pro stažení 929961m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929961.wspak musíte být přihlášeni.

Pro stažení DEHN.929961.edz musíte být přihlášeni.

Produkt 929961 byl přidán na seznam.

Produkt 929961 byl přidán do nákupního košíku.

Obj. č. 929963 DPI CD EXI 24 N

Pro stažení 929963.stp musíte být přihlášeni.

Pro stažení 929963.igs musíte být přihlášeni.

Pro stažení 929963.jt musíte být přihlášeni.

Pro stažení 929963.dwg musíte být přihlášeni.

Pro stažení 929963_964m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929963.wspak musíte být přihlášeni.

Pro stažení DEHN.929963.edz musíte být přihlášeni.

Produkt 929963 byl přidán na seznam.

Produkt 929963 byl přidán do nákupního košíku.

DPI CD EXD

Obj. č. 929962 DPI CD EXD 24 M

Pro stažení 929961.stp musíte být přihlášeni.

Pro stažení 929961.igs musíte být přihlášeni.

Pro stažení 929961.jt musíte být přihlášeni.

Pro stažení 929961.dwg musíte být přihlášeni.

Pro stažení 929961_962m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929962.wspak musíte být přihlášeni.

Pro stažení DEHN.929962.edz musíte být přihlášeni.

Produkt 929962 byl přidán na seznam.

Produkt 929962 byl přidán do nákupního košíku.

Obj. č. 929964 DPI CD EXD 24 N

Pro stažení 929963.stp musíte být přihlášeni.

Pro stažení 929963.igs musíte být přihlášeni.

Pro stažení 929963.jt musíte být přihlášeni.

Pro stažení 929963.dwg musíte být přihlášeni.

Pro stažení 929963_964m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929964.wspak musíte být přihlášeni.

Pro stažení DEHN.929964.edz musíte být přihlášeni.

Produkt 929964 byl přidán na seznam.

Produkt 929964 byl přidán do nákupního košíku.

DPI CD HF EXD

Obj. č. 929971 DPI CD HF EXD 5 M

Pro stažení 929971.stp musíte být přihlášeni.

Pro stažení 929971.igs musíte být přihlášeni.

Pro stažení 929971.jt musíte být přihlášeni.

Pro stažení 929971.dwg musíte být přihlášeni.

Pro stažení 929971m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929971.wspak musíte být přihlášeni.
