Phase Connecting Elements for Overhead Lines

For connecting the phase cables of single-pole and three-pole earthing and short-circuiting devices to overhead lines
With coupling aid for safe attachment on conductor cables
Easy coupling due to spring-loaded clamp
Anti-rotation protection type PK1 or PK2 and long threaded T pin shaft
Earthing and short-circuiting devices can be configured online via the earthing and short-circuiting configurator

Details

Crimped cable lug, type **PK2**:
Cable lugs without cut-out for connecting parts from other manufacturers are available on request.

Phase screw clamp fitted with fixed coupling aid allows safe coupling.

Clamp with long shaft and earthing stick with aluminium cone coupling.

Crimped cable lug, type **PK1**:
Standard anti-rotation cable lug with cut-out.

Standard Phase Screw Clamp

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Produkty

Obj. č. 784201 PSK 4 30 SQL

GTIN 4013364006591, Číslo celního sazebníku (EU): 85359000, Váha brutto: 880.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

Technické informace

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Produkt 784201 byl přidán na seznam.

K seznamu

Produkt 784201 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 784301 PSK 10 65 SQL

GTIN 4013364006553, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.70 kg, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

Technické informace

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Produkt 784301 byl přidán na seznam.

K seznamu

Produkt 784301 byl přidán do nákupního košíku.

K nákupnímu košíku

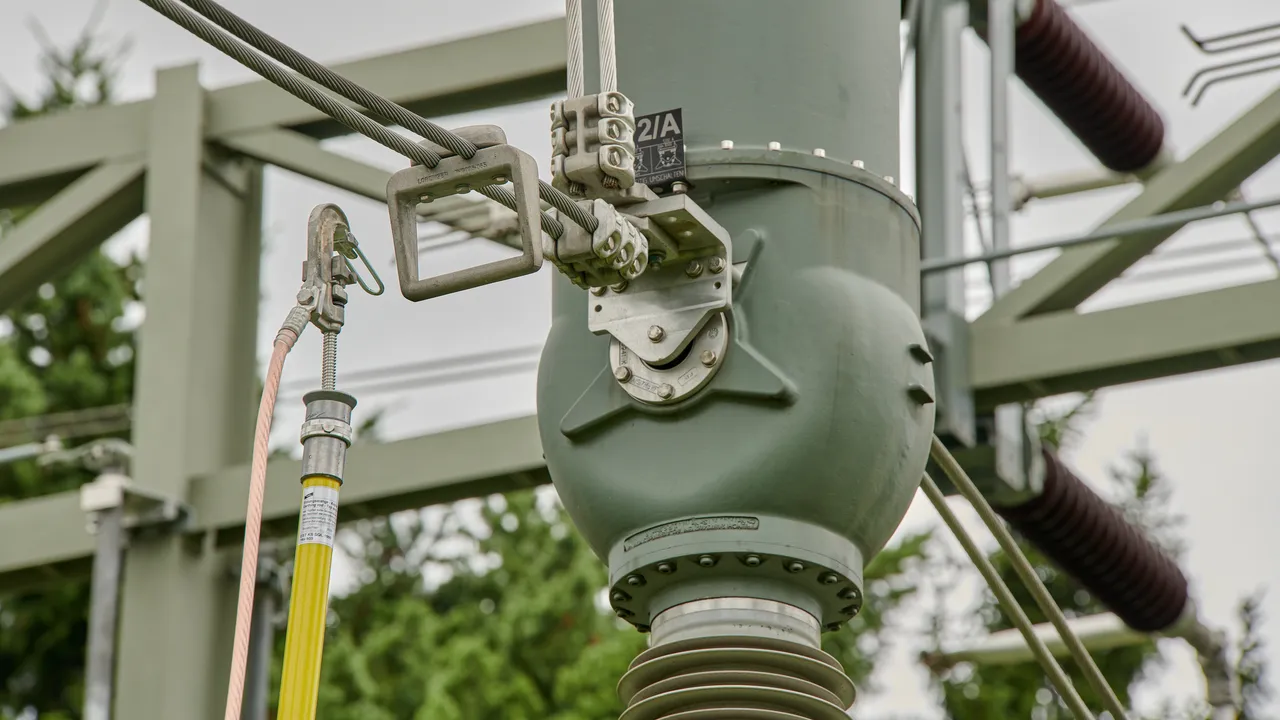

Phase Screw Clamp with Coupling Aid

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Produkty

Obj. č. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.47 kg, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

Technické informace

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn
Material (coupling aid)	St/gal Zn

Produkt 784401 byl přidán na seznam.

K seznamu

Produkt 784401 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Číslo celního sazebníku (EU): 85359000, Váha brutto: 2.12 kg, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

Technické informace

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn
Material (coupling aid)	St/gal Zn

Produkt 784501 byl přidán na seznam.

K seznamu

Produkt 784501 byl přidán do nákupního košíku.

K nákupnímu košíku

Spring-loaded Phase Screw Clamp

Easy coupling due to spring-loaded clamp.

1 Produkt

Obj. č. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Číslo celního sazebníku (EU): 85359000, Váha brutto: 600.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

Technické informace

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Produkt 784480 byl přidán na seznam.

K seznamu

Produkt 784480 byl přidán do nákupního košíku.

K nákupnímu košíku

Phase Screw Clamp with Wide Clamping Range

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Produkt

Obj. č. 784085 PSK 10 85 SQL

GTIN 4013364018686, Číslo celního sazebníku (EU): 85359000, Váha brutto: 872.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

Technické informace

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

Produkt 784085 byl přidán na seznam.

K seznamu

Produkt 784085 byl přidán do nákupního košíku.

K nákupnímu košíku

Phase Screw Clamp with Wide Clamping Range and Telescopic Earthing Stick

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Produkt

Obj. č. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Číslo celního sazebníku (EU): 82055980, Váha brutto: 5.71 kg, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

Technické informace

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Total length (l_{G max} / I_{G min} )	5200 / 2875 mm
Length (handle)	1900 mm

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt
Material (insulating tube)	Glass-fibre reinforced polyester tube
Material (threaded coupling, star knob)	Aluminium alloy
Total length (l_{G max} / I_{G min} )	5200 / 2875 mm
Length (handle)	1900 mm
Diameter (stick)	43 mm

Produkt 769511 byl přidán na seznam.

K seznamu

Produkt 769511 byl přidán do nákupního košíku.

K nákupnímu košíku

Phase Screw Clamp

Ideally suited for use in inclined positions.

2 Produkty

Obj. č. 784032 PSK 10 32 SQL

GTIN 4013364018679, Číslo celního sazebníku (EU): 85359000, Váha brutto: 843.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Technické informace

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

Produkt 784032 byl přidán na seznam.

K seznamu

Produkt 784032 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 784033 PSK 10 50 SQL

GTIN 4013364553637, Číslo celního sazebníku (EU): 85359000, Váha brutto: 936.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Technické informace

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

Produkt 784033 byl přidán na seznam.

K seznamu

Produkt 784033 byl přidán do nákupního košíku.

K nákupnímu košíku

Phase Screw Clamp with Safety Bow

Ideally suited for use in inclined positions.

1 Produkt

Obj. č. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.01 kg, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

Technické informace

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt
Material (coupling aid)	StSt

Produkt 784038 byl přidán na seznam.

K seznamu

Produkt 784038 byl přidán do nákupního košíku.

K nákupnímu košíku

Rigid Ball Head Cap

2 Produkty

Obj. č. 772314 KKH 20 SQL

GTIN 4013364080171, Číslo celního sazebníku (EU): 85359000, Váha brutto: 446.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

Technické informace

For fixed ball point Ø	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

For fixed ball point Ø	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Copper alloy/gal Sn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn

Produkt 772314 byl přidán na seznam.

K seznamu

Produkt 772314 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 772324 KKH 25 SQL

GTIN 4013364080188, Číslo celního sazebníku (EU): 85359000, Váha brutto: 719.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

Technické informace

For fixed ball point Ø	25 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	42.0 kA
Max. short-circuit current I_k1 s	29.6 kA

For fixed ball point Ø	25 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	42.0 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Copper alloy/gal Sn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn

Produkt 772324 byl přidán na seznam.

K seznamu

Produkt 772324 byl přidán do nákupního košíku.

K nákupnímu košíku

Universal Clamp

2 Produkty

Obj. č. 773236 UK 25 SQL

GTIN 4013364114579, Číslo celního sazebníku (EU): 85359000, Váha brutto: 713.50 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

Technické informace

For fixed ball point Ø	20 / 25 mm
For T pins with a collar width of	15 mm
Rd / Fl clamping range	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

For fixed ball point Ø	20 / 25 mm
For T pins with a collar width of	15 mm
Rd / Fl clamping range	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	St/gal Zn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

Produkt 773236 byl přidán na seznam.

K seznamu

Produkt 773236 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 773331 UK 30 SQL

GTIN 4013364069244, Číslo celního sazebníku (EU): 85359000, Váha brutto: 793.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

Technické informace

For fixed ball point Ø	25 / 30 mm
For T pins with a collar width of	18 mm
Rd / Fl clamping range	30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

For fixed ball point Ø	25 / 30 mm
For T pins with a collar width of	18 mm
Rd / Fl clamping range	30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	St/gal Zn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

Produkt 773331 byl přidán na seznam.

K seznamu

Produkt 773331 byl přidán do nákupního košíku.

K nákupnímu košíku

Phase Connecting Elements for Overhead Lines

Details

Standard Phase Screw Clamp

Obj. č. 784201 PSK 4 30 SQL

Produkt 784201 byl přidán na seznam.

Produkt 784201 byl přidán do nákupního košíku.

Obj. č. 784301 PSK 10 65 SQL

Produkt 784301 byl přidán na seznam.

Produkt 784301 byl přidán do nákupního košíku.

Phase Screw Clamp with Coupling Aid

Obj. č. 784401 PSK 4 30 SQL EH

Produkt 784401 byl přidán na seznam.

Produkt 784401 byl přidán do nákupního košíku.

Obj. č. 784501 PSK 10 65 SQL EH

Produkt 784501 byl přidán na seznam.

Produkt 784501 byl přidán do nákupního košíku.

Spring-loaded Phase Screw Clamp

Obj. č. 784480 PSK FV 4 30 SQL

Produkt 784480 byl přidán na seznam.

Produkt 784480 byl přidán do nákupního košíku.

Phase Screw Clamp with Wide Clamping Range

Obj. č. 784085 PSK 10 85 SQL

Produkt 784085 byl přidán na seznam.

Produkt 784085 byl přidán do nákupního košíku.

Phase Screw Clamp with Wide Clamping Range and Telescopic Earthing Stick

Obj. č. 769511 ESTC PSK 5000 SN7249

Pro stažení 769511m_D.dxf musíte být přihlášeni.

Produkt 769511 byl přidán na seznam.

Produkt 769511 byl přidán do nákupního košíku.

Phase Screw Clamp

Obj. č. 784032 PSK 10 32 SQL

Pro stažení 784032.stp musíte být přihlášeni.

Pro stažení 784032.igs musíte být přihlášeni.

Pro stažení 784032.dwg musíte být přihlášeni.

Pro stažení 784032.jt musíte být přihlášeni.

Pro stažení 784032m_D.dxf musíte být přihlášeni.

Produkt 784032 byl přidán na seznam.

Produkt 784032 byl přidán do nákupního košíku.

Obj. č. 784033 PSK 10 50 SQL

Pro stažení 784032.stp musíte být přihlášeni.

Pro stažení 784032.igs musíte být přihlášeni.

Pro stažení 784032.dwg musíte být přihlášeni.

Pro stažení 784032.jt musíte být přihlášeni.

Pro stažení 784032m_D.dxf musíte být přihlášeni.

Produkt 784033 byl přidán na seznam.

Produkt 784033 byl přidán do nákupního košíku.

Phase Screw Clamp with Safety Bow

Obj. č. 784038 PSK 10 32 SQL SB

Produkt 784038 byl přidán na seznam.

Produkt 784038 byl přidán do nákupního košíku.

Rigid Ball Head Cap

Obj. č. 772314 KKH 20 SQL

Produkt 772314 byl přidán na seznam.

Produkt 772314 byl přidán do nákupního košíku.

Obj. č. 772324 KKH 25 SQL

Produkt 772324 byl přidán na seznam.

Produkt 772324 byl přidán do nákupního košíku.

Universal Clamp

Obj. č. 773236 UK 25 SQL

Produkt 773236 byl přidán na seznam.

Produkt 773236 byl přidán do nákupního košíku.

Obj. č. 773331 UK 30 SQL

Produkt 773331 byl přidán na seznam.

Produkt 773331 byl přidán do nákupního košíku.
