Shield Connection on Anchor Bars

  • Lightning-impulse-current-tested up to 10 kA (10/350 µs)
  • Corrosion-resistant stainless steel
  • Spring element ensures permanent shield connection

Details

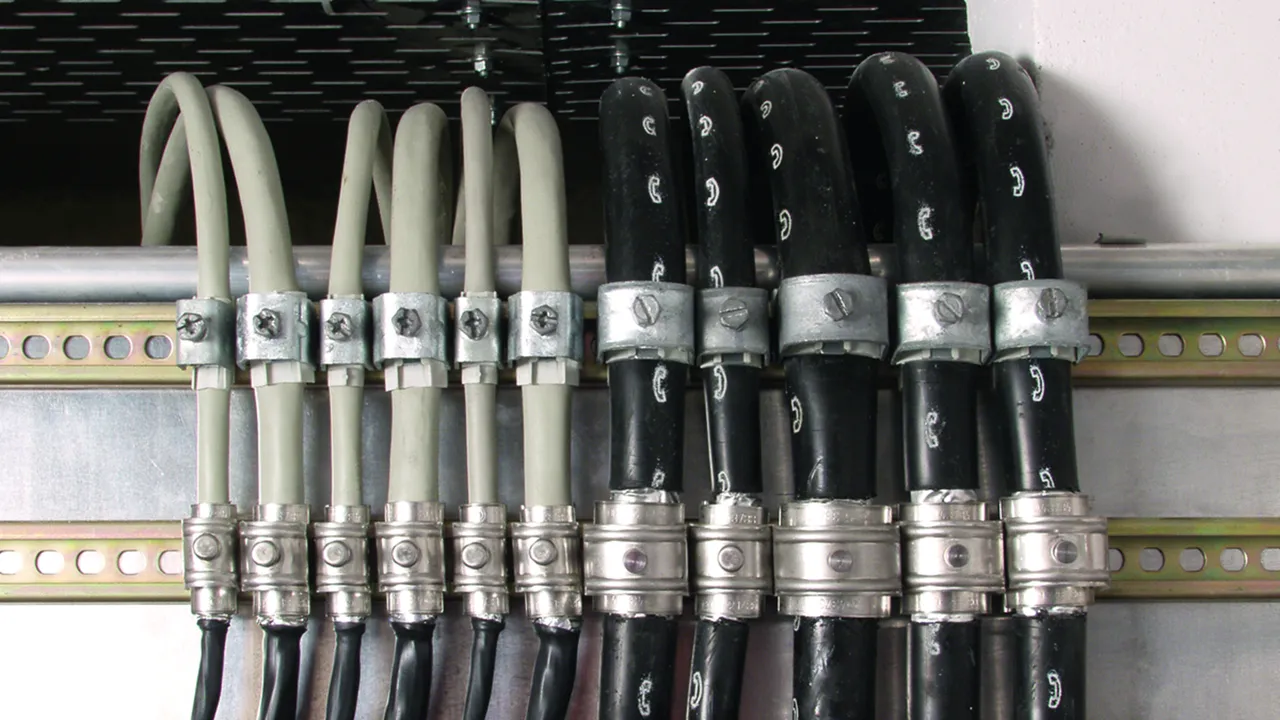

Shield connection system on an anchor bar
lorem ipsum

Shield Terminals

Shield terminals for earthing cable shields on anchor bars. Suitable for lightning equipotential bonding. Can be subsequently installed without interrupting the cable shield or requiring tools for installation.

6 Produkty

Obj. č. 308403 SAK 10 AS V4A

GTIN 4013364070509, Číslo celního sazebníku (EU): 85369010, Váha brutto: 23.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

SAK 10 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 5-10 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 10 AS V4A
Part No.: 308403
or equivalent.



Technické informace

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 5-10 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 16 x 40 x 48 mm

Produkt 308403 byl přidán na seznam.

K seznamu

Produkt 308403 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 308404 SAK 14 AS V4A

GTIN 4013364070516, Číslo celního sazebníku (EU): 85369010, Váha brutto: 31.70 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

SAK 14 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 8-14 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 14 AS V4A
Part No.: 308404
or equivalent.



Technické informace

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 8-14 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 19.5 x 40 x 50 mm

Produkt 308404 byl přidán na seznam.

K seznamu

Produkt 308404 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 308405 SAK 18 AS V4A

GTIN 4013364070523, Číslo celního sazebníku (EU): 85369010, Váha brutto: 38.05 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

SAK 18 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd13-18 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 18 AS V4A
Part No.: 308405
or equivalent.



Technické informace

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 13-18 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 24 x 40 x 56 mm

Produkt 308405 byl přidán na seznam.

K seznamu

Produkt 308405 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 308406 SAK 21 AS V4A

GTIN 4013364070530, Číslo celního sazebníku (EU): 85369010, Váha brutto: 29.24 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

SAK 21 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 17-21 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 21 AS V4A
Part No.: 308406
or equivalent.



Technické informace

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 17-21 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 29 x 40 x 59 mm

Produkt 308406 byl přidán na seznam.

K seznamu

Produkt 308406 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 308407 SAK 26 AS V4A

GTIN 4013364070547, Číslo celního sazebníku (EU): 85369010, Váha brutto: 61.28 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

SAK 26 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 19-26 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 26 AS V4A
Part No.: 308407
or equivalent.



Technické informace

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 19-26 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 36.5 x 40 x 74 mm

Produkt 308407 byl přidán na seznam.

K seznamu

Produkt 308407 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 308408 SAK 33 AS V4A

GTIN 4013364070554, Číslo celního sazebníku (EU): 85369010, Váha brutto: 73.65 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

SAK 33 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 25-33 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 33 AS V4A
Part No.: 308408
or equivalent.



Technické informace

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 25-33 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 45 x 40 x 82 mm

Produkt 308408 byl přidán na seznam.

K seznamu

Produkt 308408 byl přidán do nákupního košíku.

K nákupnímu košíku

Anchor Bar

Mounting rail for earthing and fixing shield terminals.

1 Produkt

Obj. č. 308421 AS SAK 1000 V2A

GTIN 4013364070561, Číslo celního sazebníku (EU): 72224090, Váha brutto: 974.00 g, Balící jednotka: 10.00 pc(s)

Vyobrazení

Další informace

AS SAK 1000 V2A anchor bar
Anchor bar for shield terminal, L = 1000 mm St

Brand: DEHN
Type: AS SAK 1000 V2A
Part No.: 308421
or equivalent.



Technické informace

Material StSt
Dimensions (W x L x H) 29 x 1000 x 15 mm

Produkt 308421 byl přidán na seznam.

K seznamu

Produkt 308421 byl přidán do nákupního košíku.

K nákupnímu košíku

Insulated Busbar Support

Insulated busbar support for fixing AS SAK 1000 V2A anchor bars, with M4 threaded bushing.

1 Produkt

Obj. č. 308425 ST AS SAK K

GTIN 4013364058798, Číslo celního sazebníku (EU): 39269097, Váha brutto: 19.30 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

ST AS SAK K insulated busbar support
Busbar support for insulated fixing of the anchor bar

Brand: DEHN
Type: ST AS SAK K
Part No.: 308425
or equivalent.



Technické informace

Material plastic

Produkt 308425 byl přidán na seznam.

K seznamu

Produkt 308425 byl přidán do nákupního košíku.

K nákupnímu košíku

Terminal

For connecting equipotential bonding conductors to AS SAK 1000 V2A anchor bars.

1 Produkt

Obj. č. 308411 AK 16 AS SAK MS

GTIN 4013364070578, Číslo celního sazebníku (EU): 85369010, Váha brutto: 55.60 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

AK 16 AS SAK MS terminal
Terminal 16 mm² for anchor bar

Brand: DEHN
Type: AK 16 AS SAK MS
Part No.: 308411
or equivalent.



Technické informace

Cross-sectional area, solid 16 mm2
For mounting on anchor bars

Produkt 308411 byl přidán na seznam.

K seznamu

Produkt 308411 byl přidán do nákupního košíku.

K nákupnímu košíku
