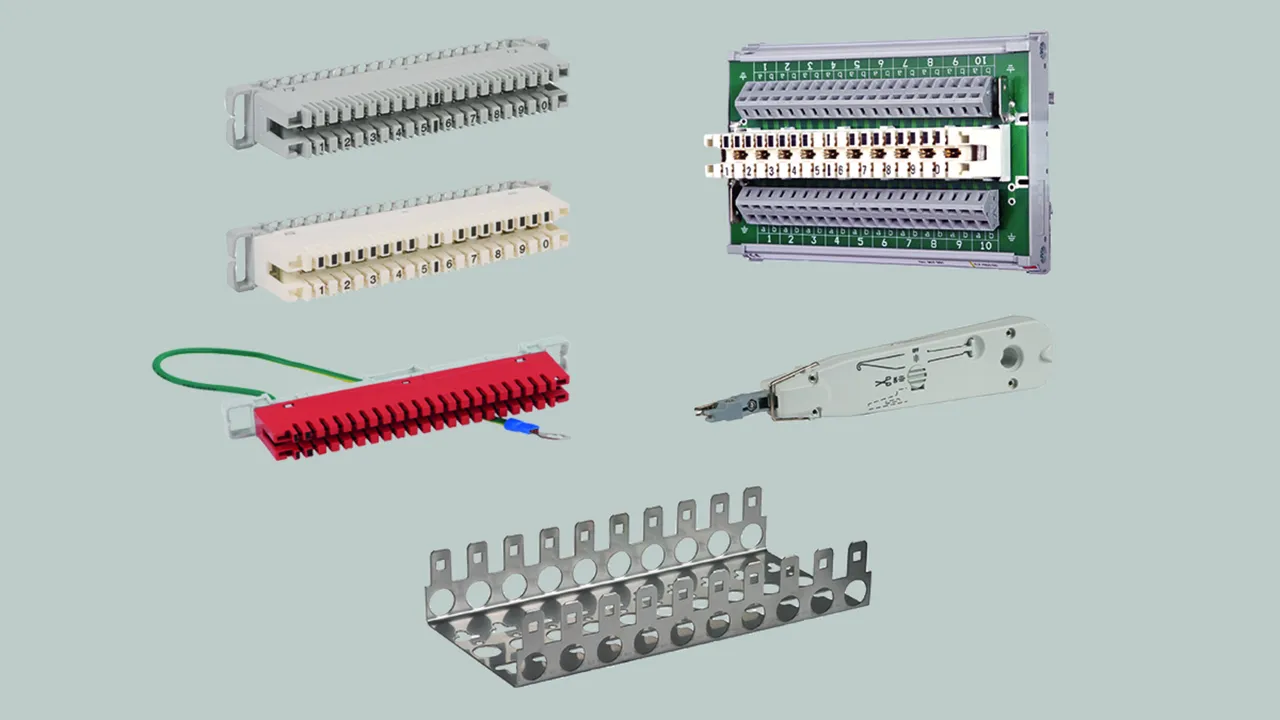

Accessories for LSA Technology

  • Proven insulation displacement method
  • 45° angled blades in the disconnection block ensure a minimum change in cross-section
  • Enhanced stability of the conductor
  • Enhanced corrosion resistance
  • Further accessories available on request

Mounting Frame

Mounting frame for 10 LSA blocks of the 2/10 series, total width: 104.5 mm

1 Produkt

Obj. č. 907995 MB2 10 LSA

GTIN 4013364033528, Číslo celního sazebníku (EU): 85389099, Váha brutto: 228.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

MB2 10 LSA mounting bracket for 10 LSA blocks
Mounting frame LSA, type series 2/10,
out of stainless steel, for supporting 10 LSA
blocks 2/10 for surge protective components
DEHNrapid LSA and DPL 10 G3...

Brand: DEHN
Type: MB2 10 LSA
Part No.: 907995
or equivalent.



Technické informace

Dimensions 223 x 105 x 42 mm

Produkt 907995 byl přidán na seznam.

K seznamu

Produkt 907995 byl přidán do nákupního košíku.

K nákupnímu košíku

Insertion Tool

Insertion tool with sensor for LSA technology for connecting the wires and simultaneously cutting them to the required length. With fold-out extraction hook and blade.

1 Produkt

Obj. č. 907994 AW2 LSA

GTIN 4013364033511, Číslo celního sazebníku (EU): 82055980, Váha brutto: 105.20 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

AW2 LSA insertion tool for LSA technology
Insertion tool for LSA terminal blocks, series 2/10,
with sensor, for connecting the wires and
simultaneous cutting of residual lengths,
with extractor hook and unlatching blade

Brand: DEHN
Type: AW2 LSA
Part No.: 907994
or equivalent.



Technické informace

Colour white ○

Produkt 907994 byl přidán na seznam.

K seznamu

Produkt 907994 byl přidán do nákupního košíku.

K nákupnímu košíku

Terminal Block

Series 2 for LSA technology for inseparably connecting 10 pairs each on the cable and routing side. Accommodates DPL 10 G3 arresters. Parallel protective circuit only.

1 Produkt

Obj. č. 907997 AL2 10DA LSA

GTIN 4013364033542, Číslo celního sazebníku (EU): 85369010, Váha brutto: 51.40 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

AL2 10DA LSA terminal block for LSA technology
Terminal block LSA, type series 2/10,
for connecting 10 pairs each - on the cable and
routing side, conductor diameter 0,4 – 0,8 mm,
also for plugging of surge protective components
DPL 10 G3...

Brand: DEHN
Type: AL2 10DA LSA
Part No.: 907997
or equivalent.

Certifikáty



Technické informace

Test standards DIN 47608-1, -2
Diameter of solid conductors 0.40-0.80 mm
Conductor diameter with insulation 0.70-1.50 mm

Produkt 907997 byl přidán na seznam.

K seznamu

Produkt 907997 byl přidán do nákupního košíku.

K nákupnímu košíku

Disconnection Block

Series 2 for LSA technology for connecting 10 pairs each on the cable and routing side. Protection is provided between the disconnection contacts as soon as DRL components are plugged in. DPL 10 G3 arresters can also be plugged into the disconnection block.

1 Produkt

Obj. č. 907996 TL2 10DA LSA

GTIN 4013364033535, Číslo celního sazebníku (EU): 85369010, Váha brutto: 60.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

TL2 10DA LSA disconnection block for LSA technology
Disconnection block LSA, type series 2/10,
for connecting 10 pairs each - on the cable and
routing side, conductor diameter 0,4 – 0,8 mm,
also for plugging of surge protective components
DEHNrapid LSA

Brand: DEHN
Type: TL2 10DA LSA
Part No.: 907996
or equivalent.

Certifikáty



Technické informace

Test standards DIN 47608-1, -2
Approvals compliance with DTAG TS 0272/96
Diameter of solid conductors 0.40-0.80 mm
Conductor diameter with insulation 0.70-1.50 mm

Produkt 907996 byl přidán na seznam.

K seznamu

Produkt 907996 byl přidán do nákupního košíku.

K nákupnímu košíku

Earthing Plug

Series 2 for LSA technology for connecting up to 38 earth drain wires or unused signal cores. With earth wire and M4 ring cable lug.

1 Produkt

Obj. č. 907993 EL2 38EA LSA

GTIN 4013364048584, Číslo celního sazebníku (EU): 85369010, Váha brutto: 59.80 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Earthing plug for LSA technology
Earth wire block LSA, type series 2,
for connecting 38 earth wires,
wire diameter 0.4 – 0.8 mm

Brand: DEHN
Type: EL2 38EA LSA
Part No.: 907993
or equivalent.

Certifikáty



Technické informace

Earthing via earthing conductor with M4 ring cable lug
Diameter of solid conductors 0.40 - 0.80 mm
Conductor diameter with insulation 0.70 - 1.50 mm
Colour red ●

Produkt 907993 byl přidán na seznam.

K seznamu

Produkt 907993 byl přidán do nákupního košíku.

K nákupnímu košíku

Routing Module for Disconnection Blocks with LSA Spring-Loaded Terminal

DIN rail mounted routing module with LSA disconnection block of the 2/10 series as well as spring-loaded terminals for variable wire connection. DPL and DEHNrapid LSA surge arresters can be plugged into the routing module.

1 Produkt

Obj. č. 907991 TL2 10DA CC

GTIN 4013364112988, Číslo celního sazebníku (EU): 85389099, Váha brutto: 213.20 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

DIN rail mounted TL2 10DA CC routing module for disconnection blocks
DIN rail mounted routing module for disconnection blocks equipped
with LSA disconnection block 2/10 as well as spring loaded terminals
for variable wire connection. DPL and DEHNrapid LSA surge arresters
can be plugged into the routing module.


Brand: DEHN
Type: TL2 10DA CC
Part No.: 907991
or equivalent.

Certifikáty



Technické informace

Carrying capacity of connection components D1 Total lightning impulse current (10/350 µs) (Iimp ) 5 kA
For mounting on 35 mm DIN rails acc. to EN 60715
Connection (input / output) spring or LSA / spring or LSA
Earthing via DIN rail / flat connector 6.3 mm
Diameter of solid conductors 0.40-0.80 mm
Conductor diameter with insulation 0.70-1.60 mm

Produkt 907991 byl přidán na seznam.

K seznamu

Produkt 907991 byl přidán do nákupního košíku.

K nákupnímu košíku
