Obj. č. 990701 SBKW-B 1,0/DC-B

GTIN 4013364538214, Číslo celního sazebníku (EU): 85354000, Váha brutto: 2.50 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

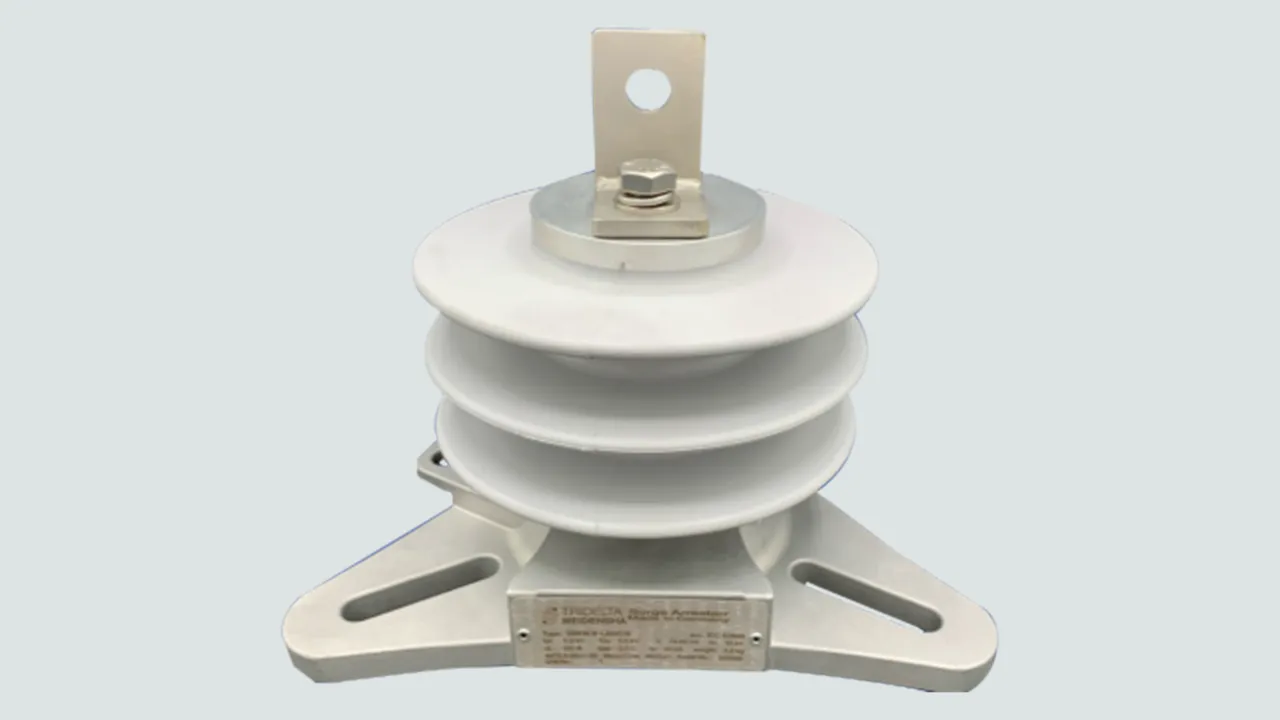

Überspannungs-Ableiter SBKW-B 1,0/DC-B
Überspannungs-Ableiter
zum Schutz von Gleichspannungsnetzen und
Gleichrichter-Stationen gegen atmosphärische-
und Schalt-Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten

Fabrikat: DEHN
Typ: SBKW-B 1,0/DC-B
Art.-Nr.: 990701
oder gleichwertig.

Technické informace

Bemessungsspannung DC (U_r )	1,0 kV
Dauerspannung DC (U_C )	1,0 kV
Höhe (h)	115 mm
Kriechweg (+/- 5%)	320 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs)	100 kA
Bemessungsspannung DC (U_r )	1,0 kV
Dauerspannung DC (U_C )	1,0 kV
Energieaufnahmefähigkeit nach IEC 60099-4	12 kJ / kV_Ur
Ladungsübertragungsfähigkeit	2,5 As
Druckentlastungsfestigkeit	40 kA
Restspannung bei 10 kA (1/20 µs) (U_pl )	2,7 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	2,5 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	2,6 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	2,8 kV
Restspannung bei 250 A (30/70 µs) (U_ps )	2,0 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	2,1 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	2,1 kV
Äußere Isolation / Nennstehgleichspannung (beregnet) (DCWV)	35 kV
Äußere Isolation / Nennstehblitzspannung (LIWV)	123 kV
Höhe (h)	115 mm
Kriechweg (+/- 5%)	320 mm
Festgelegte Kurzzeitlast (SSL)	1100 Nm
Festgelegte Langzeitlast (SLL)	450 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Gehäusewerkstoff	Silikon
Farbe	grau, RAL 7035
Armaturen	Aluminiumlegierungen
Verbindungen	Klemmen und Schrauben aus Edelstahl
Prüfnormen	IEC 62848-1

Produkt 990701 byl přidán na seznam.

K seznamu

Produkt 990701 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990702 SBKW-B 1,5/DC-B

GTIN 4013364538221, Číslo celního sazebníku (EU): 85354000, Váha brutto: 2.60 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Überspannungs-Ableiter SBKW-B 2,0/DC-B
Überspannungs-Ableiter
zum Schutz von Gleichspannungsnetzen und
Gleichrichter-Stationen gegen atmosphärische-
und Schalt-Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten

Fabrikat: DEHN
Typ: SBKW-B 1,5/DC-B
Art.-Nr.: 990702
oder gleichwertig.

Technické informace

Bemessungsspannung DC (U_r )	1,5 kV
Dauerspannung DC (U_C )	1,5 kV
Höhe (h)	115 mm
Kriechweg (+/- 5%)	320 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs)	100 kA
Bemessungsspannung DC (U_r )	1,5 kV
Dauerspannung DC (U_C )	1,5 kV
Restspannung bei 10 kA (1/20 µs) (U_pl )	3,7 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	3,5 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	3,7 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	3,9 kV
Restspannung bei 250 A (30/70 µs) (U_ps )	2,8 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	2,9 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	3,0 kV
Äußere Isolation / Nennstehgleichspannung (beregnet) (DCWV)	35 kV
Äußere Isolation / Nennstehblitzspannung (LIWV)	123 kV
Höhe (h)	115 mm
Kriechweg (+/- 5%)	320 mm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Gehäusewerkstoff	Silikon
Farbe	grau, RAL 7035
Armaturen	Aluminiumlegierungen
Verbindungen	Klemmen und Schrauben aus Edelstahl
Prüfnormen	IEC 62848-1

Produkt 990702 byl přidán na seznam.

K seznamu

Produkt 990702 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990703 SBKW-B 2,0/DC-B

GTIN 4013364538238, Číslo celního sazebníku (EU): 85354000, Váha brutto: 2.60 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Überspannungs-Ableiter SBKW-B 2,0/DC-B
Überspannungs-Ableiter
zum Schutz von Gleichspannungsnetzen und
Gleichrichter-Stationen gegen atmosphärische-
und Schalt-Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten

Fabrikat: DEHN
Typ: SBKW-B 2,0/DC-B
Art.-Nr.: 990703
oder gleichwertig.

Technické informace

Bemessungsspannung DC (U_r )	2,0 kV
Dauerspannung DC (U_C )	2,0 kV
Höhe (h)	115 mm
Kriechweg (+/- 5%)	320 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs)	100 kA
Bemessungsspannung DC (U_r )	2,0 kV
Dauerspannung DC (U_C )	2,0 kV
Restspannung bei 10 kA (1/20 µs) (U_pl )	5,1 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	4,8 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	5,0 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	5,4 kV
Restspannung bei 250 A (30/70 µs) (U_ps )	3,9 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	4,0 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	4,1 kV
Äußere Isolation / Nennstehgleichspannung (beregnet) (DCWV)	35 kV
Äußere Isolation / Nennstehblitzspannung (LIWV)	123 kV
Höhe (h)	115 mm
Kriechweg (+/- 5%)	320 mm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Gehäusewerkstoff	Silikon
Farbe	grau, RAL 7035
Armaturen	Aluminiumlegierungen
Verbindungen	Klemmen und Schrauben aus Edelstahl
Prüfnormen	IEC 62848-1

Produkt 990703 byl přidán na seznam.

K seznamu

Produkt 990703 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990704 SBKW-B 3,0/DC-B

GTIN 4013364538252, Číslo celního sazebníku (EU): 85354000, Váha brutto: 2.70 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Überspannungs-Ableiter SBKW-B 3,0/DC-B
Überspannungs-Ableiter
zum Schutz von Gleichspannungsnetzen und
Gleichrichter-Stationen gegen atmosphärische-
und Schalt-Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten

Fabrikat: DEHN
Typ: SBKW-B 3,0/DC-B
Art.-Nr.: 990704
oder gleichwertig.

Technické informace

Bemessungsspannung DC (U_r )	3,0 kV
Dauerspannung DC (U_C )	3,0 kV
Höhe (h)	115 mm
Kriechweg (+/- 5%)	320 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs)	100 kA
Bemessungsspannung DC (U_r )	3,0 kV
Dauerspannung DC (U_C )	3,0 kV
Restspannung bei 10 kA (1/20 µs) (U_pl )	7,5 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	6,9 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	7,3 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	7,9 kV
Restspannung bei 250 A (30/70 µs) (U_ps )	5,7 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	5,8 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	6,0 kV
Äußere Isolation / Nennstehgleichspannung (beregnet) (DCWV)	35 kV
Äußere Isolation / Nennstehblitzspannung (LIWV)	123 kV
Höhe (h)	115 mm
Kriechweg (+/- 5%)	320 mm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Gehäusewerkstoff	Silikon
Farbe	grau, RAL 7035
Armaturen	Aluminiumlegierungen
Verbindungen	Klemmen und Schrauben aus Edelstahl
Prüfnormen	IEC 62848-1

Produkt 990704 byl přidán na seznam.

K seznamu

Produkt 990704 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990705 SBKW-B4,0/DC-B

GTIN 4013364538269, Číslo celního sazebníku (EU): 85354000, Váha brutto: 2.80 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Überspannungs-Ableiter SBKW-B 4,0/DC-B
Überspannungs-Ableiter
zum Schutz von Gleichspannungsnetzen und
Gleichrichter-Stationen gegen atmosphärische-
und Schalt-Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten

Fabrikat: DEHN
Typ: SBKW-B4,0/DC-B
Art.-Nr.: 990705
oder gleichwertig.

Technické informace

Bemessungsspannung DC (U_r )	4,0 kV
Dauerspannung DC (U_C )	4,0 kV
Höhe (h)	115 mm
Kriechweg (+/- 5%)	320 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs)	100 kA
Bemessungsspannung DC (U_r )	4,0 kV
Dauerspannung DC (U_C )	4,0 kV
Restspannung bei 10 kA (1/20 µs) (U_pl )	10,2 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	9,5 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	10,0 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	10,8 kV
Restspannung bei 250 A (30/70 µs) (U_ps )	7,8 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	8,0 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	8,2 kV
Äußere Isolation / Nennstehgleichspannung (beregnet) (DCWV)	35 kV
Äußere Isolation / Nennstehblitzspannung (LIWV)	123 kV
Höhe (h)	115 mm
Kriechweg (+/- 5%)	320 mm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Gehäusewerkstoff	Silikon
Farbe	grau, RAL 7035
Armaturen	Aluminiumlegierungen
Verbindungen	Klemmen und Schrauben aus Edelstahl
Prüfnormen	IEC 62848-1

Produkt 990705 byl přidán na seznam.

K seznamu

Produkt 990705 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990706 SBKW-B4,5/DC-B

GTIN 4013364538276, Číslo celního sazebníku (EU): 85354000, Váha brutto: 2.90 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Überspannungs-Ableiter SBKW-B 4,5/DC-B
Überspannungs-Ableiter
zum Schutz von Gleichspannungsnetzen und
Gleichrichter-Stationen gegen atmosphärische-
und Schalt-Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten

Fabrikat: DEHN
Typ: SBKW-B4,5/DC-B
Art.-Nr.: 990706
oder gleichwertig.

Technické informace

Bemessungsspannung DC (U_r )	4,5 kV
Dauerspannung DC (U_C )	4,5 kV
Höhe (h)	115 mm
Kriechweg (+/- 5%)	320 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs)	100 kA
Bemessungsspannung DC (U_r )	4,5 kV
Dauerspannung DC (U_C )	4,5 kV
Restspannung bei 10 kA (1/20 µs) (U_pl )	11,5 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	10,7 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	11,3 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	12,2 kV
Restspannung bei 250 A (30/70 µs) (U_ps )	8,8 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	9,0 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	9,2 kV
Äußere Isolation / Nennstehgleichspannung (beregnet) (DCWV)	35 kV
Äußere Isolation / Nennstehblitzspannung (LIWV)	123 kV
Höhe (h)	115 mm
Kriechweg (+/- 5%)	320 mm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Gehäusewerkstoff	Silikon
Farbe	grau, RAL 7035
Armaturen	Aluminiumlegierungen
Verbindungen	Klemmen und Schrauben aus Edelstahl
Prüfnormen	IEC 62848-1

Produkt 990706 byl přidán na seznam.

K seznamu

Produkt 990706 byl přidán do nákupního košíku.

K nákupnímu košíku
