Phasenseitige Anschlusselemente für Freileitungen

  • Zur phasenseitigen Bestückung von ein- und dreipoligen Erdungs- und Kurzschließseilen in der Freileitung
  • Mit Einhängehilfe zum zielsicheren Einhängen an Leiterseilen
  • Einfaches Einhängen durch Federvorspannung
  • Mit Verdrehungsschutz Ausführung PK1 bzw. PK2 und langer Schraubspindel mit Querstift
  • Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Details

Presskabelschuhe Ausführung PK2:
Ohne Aussparung am Kabelschuh für Anschließteile anderer Hersteller auf Anfrage lieferbar.
lorem ipsum
Klemme mit langer Spindel und Erdungsstange mit Alu-Trichterkupplung.
lorem ipsum
Presskabelschuhe Ausführung PK1:
Aussparung am Kabelschuh als Verdrehungsschutz (Standardausführung).
lorem ipsum
lorem ipsum
Phasenschraubklemme mit fest angebauter Einhängehilfe zum zielsicheren Einhängen.
lorem ipsum
Phasenschraubklemme mit Federvorspannung.
lorem ipsum

Phasenschraubklemme Normalausführung

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Produkty

Obj. č. 784201 PSK 4 30 SQL

GTIN 4013364006591, Číslo celního sazebníku (EU): 85359000, Váha brutto: 880.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Klemmbereich Ø 4 ... 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 70 mm2
Max. Kurzschlussstrom Ik 0,5 s 19,5 kA
Max. Kurzschlussstrom Ik 1 s 13,8 kA

Produkt 784201 byl přidán na seznam.

K seznamu

Produkt 784201 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 784301 PSK 10 65 SQL

GTIN 4013364006553, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.70 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Klemmbereich Ø 10 ... 65 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Produkt 784301 byl přidán na seznam.

K seznamu

Produkt 784301 byl přidán do nákupního košíku.

K nákupnímu košíku

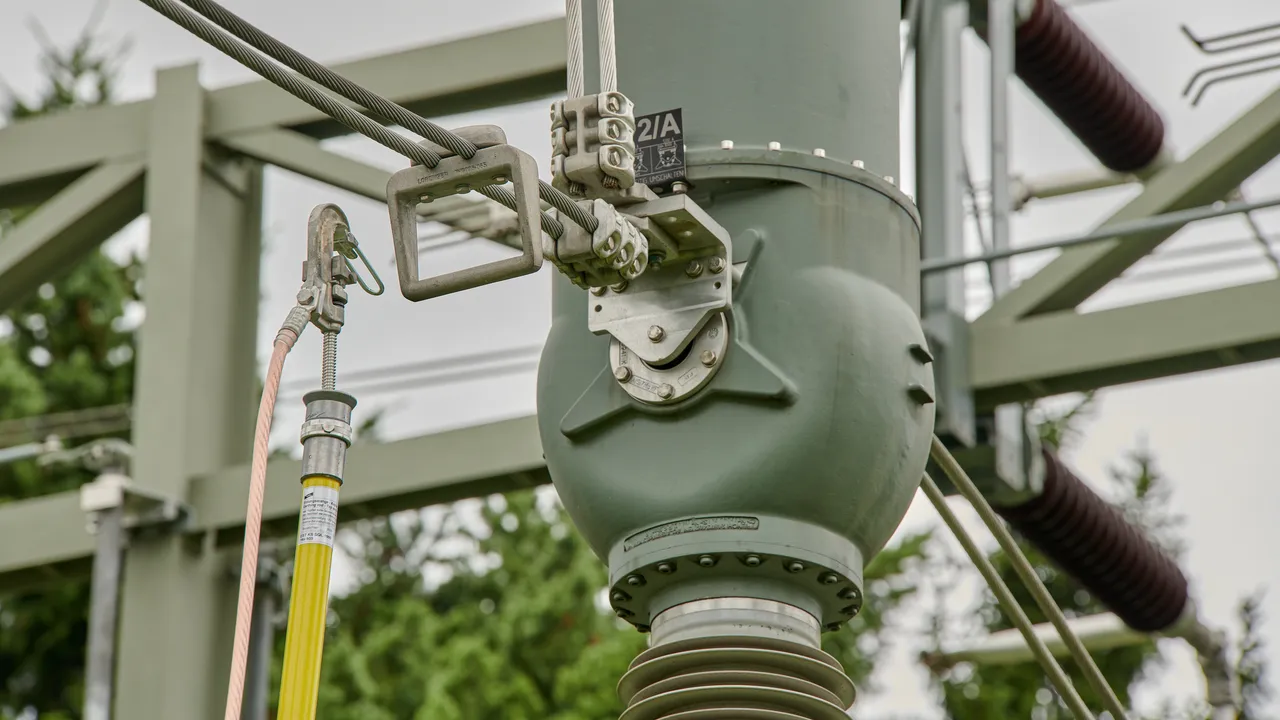

Phasenschraubklemme mit Einhängehilfe

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Produkty

Obj. č. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.47 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Klemmbereich Ø 4 ... 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 70 mm2
Max. Kurzschlussstrom Ik 0,5 s 19,5 kA
Max. Kurzschlussstrom Ik 1 s 13,8 kA

Produkt 784401 byl přidán na seznam.

K seznamu

Produkt 784401 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Číslo celního sazebníku (EU): 85359000, Váha brutto: 2.12 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Klemmbereich Ø 10 ... 65 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Produkt 784501 byl přidán na seznam.

K seznamu

Produkt 784501 byl přidán do nákupního košíku.

K nákupnímu košíku

Phasenschraubklemme mit Federvorspannung

Das Einhängen erfolgt einfach über die vorgespannte Klemme.

1 Produkt

Obj. č. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Číslo celního sazebníku (EU): 85359000, Váha brutto: 600.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Klemmbereich Ø 4 ... 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 70 mm2
Max. Kurzschlussstrom Ik 0,5 s 19,5 kA
Max. Kurzschlussstrom Ik 1 s 13,8 kA

Produkt 784480 byl přidán na seznam.

K seznamu

Produkt 784480 byl přidán do nákupního košíku.

K nákupnímu košíku

Phasenschraubklemme mit großem Klemmbereich

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Produkt

Obj. č. 784085 PSK 10 85 SQL

GTIN 4013364018686, Číslo celního sazebníku (EU): 85359000, Váha brutto: 872.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Klemmbereich Ø 10 ... 85 mm
Verdrehungsschutz PK2
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 29,6 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 784085 byl přidán na seznam.

K seznamu

Produkt 784085 byl přidán do nákupního košíku.

K nákupnímu košíku

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Produkt

Obj. č. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Číslo celního sazebníku (EU): 82055980, Váha brutto: 5.71 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Klemmbereich Ø 10 ... 85 mm
Verdrehungsschutz PK2
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 29,6 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
Gesamtlänge (lG max / IG min ) 5200 / 2875 mm
Länge Handhabe 1900 mm

Produkt 769511 byl přidán na seznam.

K seznamu

Produkt 769511 byl přidán do nákupního košíku.

K nákupnímu košíku

Phasenschraubklemme

Besonders geeignet zum Einsatz in Schräglage.

2 Produkty

Obj. č. 784032 PSK 10 32 SQL

GTIN 4013364018679, Číslo celního sazebníku (EU): 85359000, Váha brutto: 843.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Klemmbereich Ø 10 ... 32 mm
Verdrehungsschutz PK2
Für Seilquerschnitt Cu 16 ... 95 mm2
Max. Kurzschlussstrom Ik 0,5 s 18,7 kA
Max. Kurzschlussstrom Ik 1 s 18,7 kA

Produkt 784032 byl přidán na seznam.

K seznamu

Produkt 784032 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 784033 PSK 10 50 SQL

GTIN 4013364553637, Číslo celního sazebníku (EU): 85359000, Váha brutto: 936.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Klemmbereich Ø 10 ... 32 mm
Verdrehungsschutz PK2
Für Seilquerschnitt Cu 16 ... 95 mm2
Max. Kurzschlussstrom Ik 0,5 s 18,7 kA
Max. Kurzschlussstrom Ik 1 s 18,7 kA

Produkt 784033 byl přidán na seznam.

K seznamu

Produkt 784033 byl přidán do nákupního košíku.

K nákupnímu košíku

Phasenschraubklemme mit Sicherungsbügel

Besonders geeignet zum Einsatz in Schräglage.

1 Produkt

Obj. č. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.01 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Klemmbereich Ø 10 ... 32 mm
Verdrehungsschutz PK2
Für Seilquerschnitt Cu 16 ... 95 mm2
Max. Kurzschlussstrom Ik 0,5 s 18,7 kA
Max. Kurzschlussstrom Ik 1 s 18,7 kA

Produkt 784038 byl přidán na seznam.

K seznamu

Produkt 784038 byl přidán do nákupního košíku.

K nákupnímu košíku

Kugelkopfhaube starr

2 Produkty

Obj. č. 772314 KKH 20 SQL

GTIN 4013364080171, Číslo celního sazebníku (EU): 85359000, Váha brutto: 446.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Produkt 772314 byl přidán na seznam.

K seznamu

Produkt 772314 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 772324 KKH 25 SQL

GTIN 4013364080188, Číslo celního sazebníku (EU): 85359000, Váha brutto: 719.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 772324 byl přidán na seznam.

K seznamu

Produkt 772324 byl přidán do nákupního košíku.

K nákupnímu košíku

Universalklemme

2 Produkty

Obj. č. 773236 UK 25 SQL

GTIN 4013364114579, Číslo celního sazebníku (EU): 85359000, Váha brutto: 713.50 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 773236 byl přidán na seznam.

K seznamu

Produkt 773236 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 773331 UK 30 SQL

GTIN 4013364069244, Číslo celního sazebníku (EU): 85359000, Váha brutto: 793.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 773331 byl přidán na seznam.

K seznamu

Produkt 773331 byl přidán do nákupního košíku.

K nákupnímu košíku
