Jord- og væggennemføring

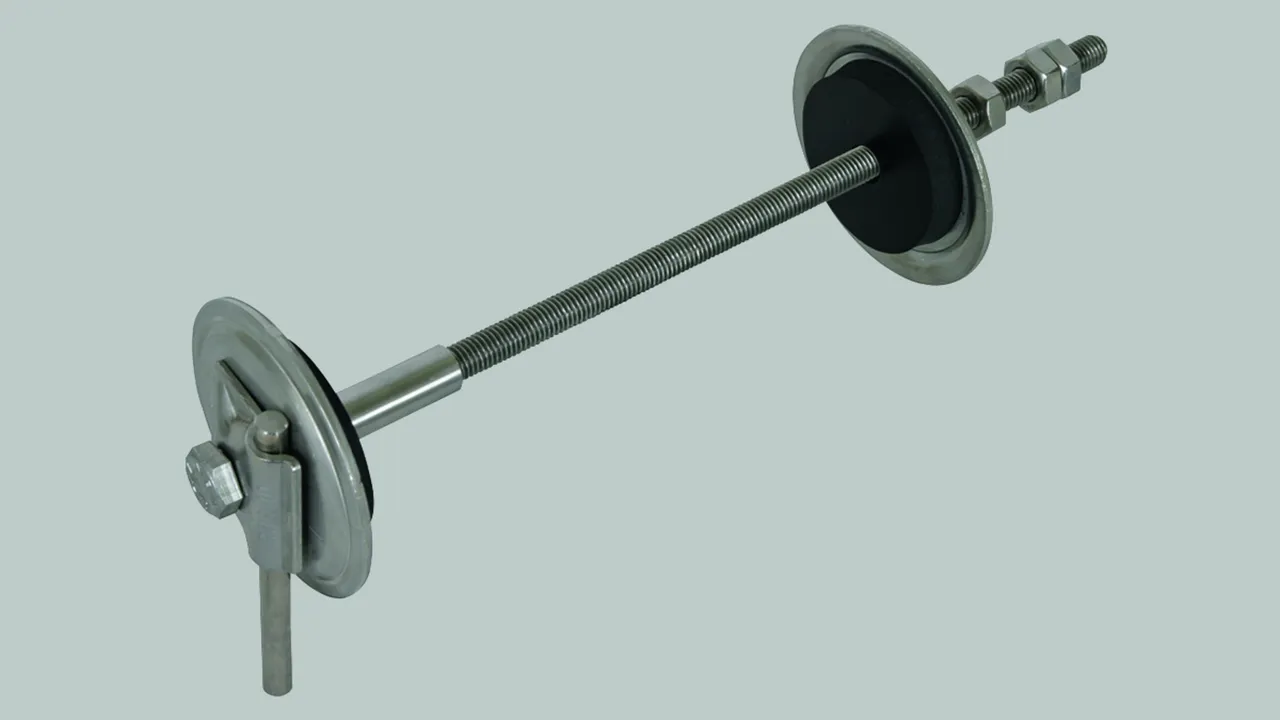

Med MV-klemme af rustfrit stål (V4A) til runde ledere Ø8-10 mm. Til vandtæt gennemføring af jordings-/potentialudligningsforbindelse ved mure og vægge med gevindstang M10 af rustfrit stål.

Til efterfølgende installation gennem borehul (Ø14 mm) eller om nødvendigt gennem forskallingen.
Med vandtrykstæthed op til 1 bar, hvilket svarer til en installationsdybde på 10 m i stillestående vand.

Gennemføringen er klar til tilslutning med MV-klemme og alle komponenter i kontakt med jord er af rustfrit stål (V4A).
Forsegling sker ved, at neoprenskiver presses mod mur (løs og fast flange).
Installation kan gøres indefra. Gevindstangen kan holdes af låsemøtrikkerne (indvendigt), imens at skruerne spændes.

3 Produkty

Obj. č. 478410 EWD MVK8.10 M10 L100 300 V4A

GTIN 4013364136335, Číslo celního sazebníku (EU): 85359000, Váha brutto: 580.00 g, Balící jednotka: 10.00 Pakkestørrelse

Staré provedení

Vyobrazení

Další informace

Jordings- og væggennemføring med MV-klemme NIRO (V4A)
Jordings- og væggennemføring
til trykvandstæt gennemføring i mure og vægge
af jord-/potentialudligningslederen, med gevindstang M10 af NIRO
Med trykvandskontrol op til 1 bar, der gengiver en monteringssituation
op til en dybde på 10 m i stillestående vand
Gennemføringslængde: 100-300 mm
Materiale (skive): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Kortslutningsstrøm (AC 50 Hz/DC): 2,7 kA
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EWD MVK8.10 M10 L100 300 V4A
artikelnr.: 478410
eller tilsvarende

Certifikáty



Technické informace

Gennemføringslængde (l2) 100-300 mm
Længde (gevindstang) (l1) 308 mm
Forsegling Neopren
Forseglingsskive Ø 80 mm
Materiale (skive) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 2,7 kA
Standard DIN EN 62561-1

Produkt 478410 byl přidán na seznam.

K seznamu

Produkt 478410 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 478430 EWD MVK8.10 M10 L300 500 V4A

GTIN 4013364136342, Číslo celního sazebníku (EU): 85359000, Váha brutto: 680.00 g, Balící jednotka: 5.00 Pakkestørrelse

Staré provedení

Vyobrazení

Další informace

Jordings- og væggennemføring med MV-klemme NIRO (V4A)
Jordings- og væggennemføring
til trykvandstæt gennemføring i mure og vægge
af jord-/potentialudligningslederen, med gevindstang M10 af NIRO
Med trykvandskontrol op til 1 bar, der gengiver en monteringssituation
op til en dybde på 10 m i stillestående vand
Gennemføringslængde: 300-500 mm
Materiale (skive): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Kortslutningsstrøm (AC 50 Hz/DC): 2,7 kA
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EWD MVK8.10 M10 L300 500 V4A
artikelnr.: 478430
eller tilsvarende

Certifikáty



Technické informace

Gennemføringslængde (l2) 300-500 mm
Længde (gevindstang) (l1) 508 mm
Forsegling Neopren
Forseglingsskive Ø 80 mm
Materiale (skive) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 2,7 kA
Standard DIN EN 62561-1

Produkt 478430 byl přidán na seznam.

K seznamu

Produkt 478430 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 478450 EWD MVK8.10 M10 L500 700 V4A

GTIN 4013364136359, Číslo celního sazebníku (EU): 85359000, Váha brutto: 780.00 g, Balící jednotka: 1.00 Pakkestørrelse

Staré provedení

Vyobrazení

Další informace

Jordings- og væggennemføring med MV-klemme NIRO (V4A)
Jordings- og væggennemføring
til trykvandstæt gennemføring i mure og vægge
af jord-/potentialudligningslederen, med gevindstang M10 af NIRO
Med trykvandskontrol op til 1 bar, der gengiver en monteringssituation
op til en dybde på 10 m i stillestående vand
Gennemføringslængde: 500-700 mm
Materiale (skive): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Kortslutningsstrøm (AC 50 Hz/DC): 2,7 kA
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EWD MVK8.10 M10 L500 700 V4A
artikelnr.: 478450
eller tilsvarende

Certifikáty



Technické informace

Gennemføringslængde (l2) 500-700 mm
Længde (gevindstang) (l1) 708 mm
Forsegling Neopren
Forseglingsskive Ø 80 mm
Materiale (skive) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 2,7 kA
Standard DIN EN 62561-1

Produkt 478450 byl přidán na seznam.

K seznamu

Produkt 478450 byl přidán do nákupního košíku.

K nákupnímu košíku
