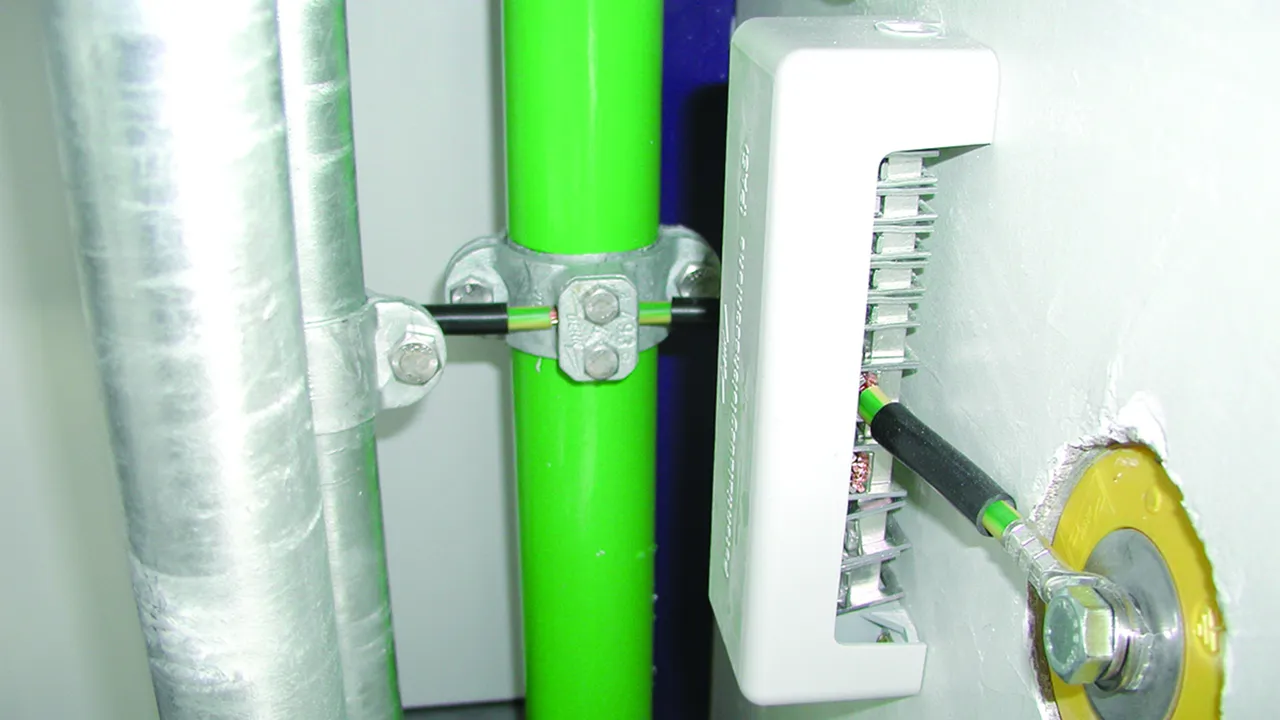

Potentialudligningsskinne R15 med rækkeklemmesystem

Potentialudligningsskinne til hovedudligning efter IEC 60364-4-41/60364-5-54 (DIN VDE 0100-410/540) og lynbeskyttelses-potentialudligning efter IEC/EN 62305-3.

Testet efter DIN VDE 0609
15 moduler
Grå kunststofhylster (halogenfri) og skinneramme
Kan tildækkes og skrives på
Rækkeklemme St/gal Zn

Type A

Tilslutninger for:
7 ledere 2,5-25 mm² (massiv / flertrådet).
2 ledere 16-95 mm² (massiv /flertrådet) eller Ø8-10 mm.
1 leder fl. op til 30 x 4 mm.

1 Produkt

Obj. č. 563010 PAS AH RK 7X25 2X8.10 1XFL30

GTIN 4013364027800, Číslo celního sazebníku (EU): 85359000, Váha brutto: 469.10 g, Balící jednotka: 1.00 Pakkestørrelse

Staré provedení

Vyobrazení

Otevřít PDF

Další informace

CAD data

Tilslutning (massiv / flertrådet): 7x 2,5-25 mm2
Tilslutning - rund (massiv / flertrådet / leder): 2x 8-10 mm eller 16-95 mm2
Tilslutning (flad): 1x -30 x 4 mm
Klemmeskinne: Ms/gal Sn
Tværsnit: 100 mm2
Fastgørelse: [4x] 6 x 12 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PAS AH RK 7X25 2X8.10 1XFL30
artikelnr.: 563010
eller tilsvarende

Certifikáty

Technické informace

Klemmeskinne	Ms /gal Sn
Tværsnit	100 mm²
Fastgørelse	[4x] 6 x 12 mm
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Tilslutning (massiv / flertrådet)	7x 2,5-25 mm²
Tilslutning - rund (massiv / flertrådet / leder)	2x 8-10 mm eller 16-95 mm²
Tilslutning (flad)	1x -30 x 4 mm
Klemmeskinne	Ms /gal Sn
Tværsnit	100 mm²
Fastgørelse	[4x] 6 x 12 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Kortslutningsstrøm (50 Hz) (1 s; ≤ 300 °C)	9,2 kA*⁾
Konstantstrømkontrol (25 A; ≤ 45 K)	bestået *⁾
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Produkt 563010 byl přidán na seznam.

K seznamu

Produkt 563010 byl přidán do nákupního košíku.

K nákupnímu košíku

Type B

Tilslutninger for:
5 ledere 2,5-25 mm² (massiv / flertrådet).
3 ledere 16-95 mm² (massiv /flertrådet) eller Ø8-10 mm.
1 leder fl. op til 30 x 4 mm.

1 Produkt

Obj. č. 563020 PAS AH RK 5X25 3X8.10 1XFL30

GTIN 4013364027817, Číslo celního sazebníku (EU): 85359000, Váha brutto: 481.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Otevřít PDF

Další informace

CAD data

Tilslutning (massiv / flertrådet): 5x 2,5-25 mm2
Tilslutning - rund (massiv / flertrådet / leder): 3x 8-10 mm eller 16-95 mm2
Tilslutning (flad): 1x -30 x 4 mm
Klemmeskinne: Ms/gal Sn
Tværsnit: 100 mm2
Fastgørelse: [4x] 6 x 12 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PAS AH RK 5X25 3X8.10 1XFL30
artikelnr.: 563020
eller tilsvarende

Certifikáty

Technické informace

Klemmeskinne	Ms /gal Sn
Tværsnit	100 mm²
Fastgørelse	[4x] 6 x 12 mm
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Tilslutning (massiv / flertrådet)	5x 2,5-25 mm²
Tilslutning - rund (massiv / flertrådet / leder)	3x 8-10 mm eller 16-95 mm²
Tilslutning (flad)	1x -30 x 4 mm
Klemmeskinne	Ms /gal Sn
Tværsnit	100 mm²
Fastgørelse	[4x] 6 x 12 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Produkt 563020 byl přidán na seznam.

K seznamu

Produkt 563020 byl přidán do nákupního košíku.

K nákupnímu košíku

Type C

Tilslutninger for:
13 ledere 2,5-25 mm² (massiv / flertrådet).
1 leder 16-95 mm² (massiv /flertrådet) eller Ø8-10 mm.

1 Produkt

Obj. č. 563030 PAS AH RK 13X25 1X8.10

GTIN 4013364027824, Číslo celního sazebníku (EU): 85359000, Váha brutto: 444.20 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Otevřít PDF

Další informace

CAD data

Tilslutning (massiv / flertrådet): 13x 2,5-25 mm2
Tilslutning - rund (massiv / flertrådet / leder): 1x 8-10 mm eller 16-95 mm2
Klemmeskinne: Ms/gal Sn
Tværsnit: 100 mm2
Fastgørelse: [4x] 6 x 12 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PAS AH RK 13X25 1X8.10
artikelnr.: 563030
eller tilsvarende

Certifikáty

Technické informace

Klemmeskinne	Ms /gal Sn
Tværsnit	100 mm²
Fastgørelse	[4x] 6 x 12 mm
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Tilslutning (massiv / flertrådet)	13x 2,5-25 mm²
Tilslutning - rund (massiv / flertrådet / leder)	1x 8-10 mm eller 16-95 mm²
Klemmeskinne	Ms /gal Sn
Tværsnit	100 mm²
Fastgørelse	[4x] 6 x 12 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Konstantstrømkontrol (25 A; ≤ 45 K)	bestået *⁾
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Produkt 563030 byl přidán na seznam.

K seznamu

Produkt 563030 byl přidán do nákupního košíku.

K nákupnímu košíku

Type D

Tilslutninger for:
7 ledere 2,5-25 mm² (massiv / flertrådet).
2 ledere 16-95 mm² (massiv /flertrådet) eller Ø8-10 mm.
1 leder fl. op til 30 x 4 mm.

1 Produkt

Obj. č. 563040 PAS AH RK 7X25 2X8.10 1XFL40

GTIN 4013364082861, Číslo celního sazebníku (EU): 85359000, Váha brutto: 460.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Otevřít PDF

Další informace

CAD data

Tilslutning (massiv / flertrådet): 7x 2,5-25 mm2
Tilslutning - rund (massiv / flertrådet / leder): 2x 8-10 mm eller 16-95 mm2
Tilslutning (flad): 1x -40 x 5 mm
Klemmeskinne: Ms/gal Sn
Tværsnit: 100 mm2
Fastgørelse: [4x] 6 x 12 mm
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: PAS AH RK 7X25 2X8.10 1XFL40
artikelnr.: 563040
eller tilsvarende

Certifikáty

Technické informace

Klemmeskinne	Ms /gal Sn
Tværsnit	100 mm²
Fastgørelse	[4x] 6 x 12 mm
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Tilslutning (massiv / flertrådet)	7x 2,5-25 mm²
Tilslutning - rund (massiv / flertrådet / leder)	2x 8-10 mm eller 16-95 mm²
Tilslutning (flad)	1x -40 x 5 mm
Klemmeskinne	Ms /gal Sn
Tværsnit	100 mm²
Fastgørelse	[4x] 6 x 12 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Kortslutningsstrøm (50 Hz) (1 s; ≤ 300 °C)	9,4 kA*⁾
Standard	DIN EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.
