Obj. č. 900780 SPD+POP 2 255 C25

GTIN 4013364156203, Číslo celního sazebníku (EU): 85363030, Váha brutto: 404.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: SPD+POP 2 255 C25
artikelnr.: 900780
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm²massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Afleder efter	Klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900780 byl přidán na seznam.

K seznamu

Produkt 900780 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900781 SPD+POP 2 255 C32

GTIN 4013364156210, Číslo celního sazebníku (EU): 85363030, Váha brutto: 425.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: SPD+POP 2 255 C32
artikelnr.: 900781
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900781 byl přidán na seznam.

K seznamu

Produkt 900781 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900782 SPD+POP 2 255 C40

GTIN 4013364156227, Číslo celního sazebníku (EU): 85363030, Váha brutto: 424.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: SPD+POP 2 255 C40
artikelnr.: 900782
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900782 byl přidán na seznam.

K seznamu

Produkt 900782 byl přidán do nákupního košíku.

K nákupnímu košíku

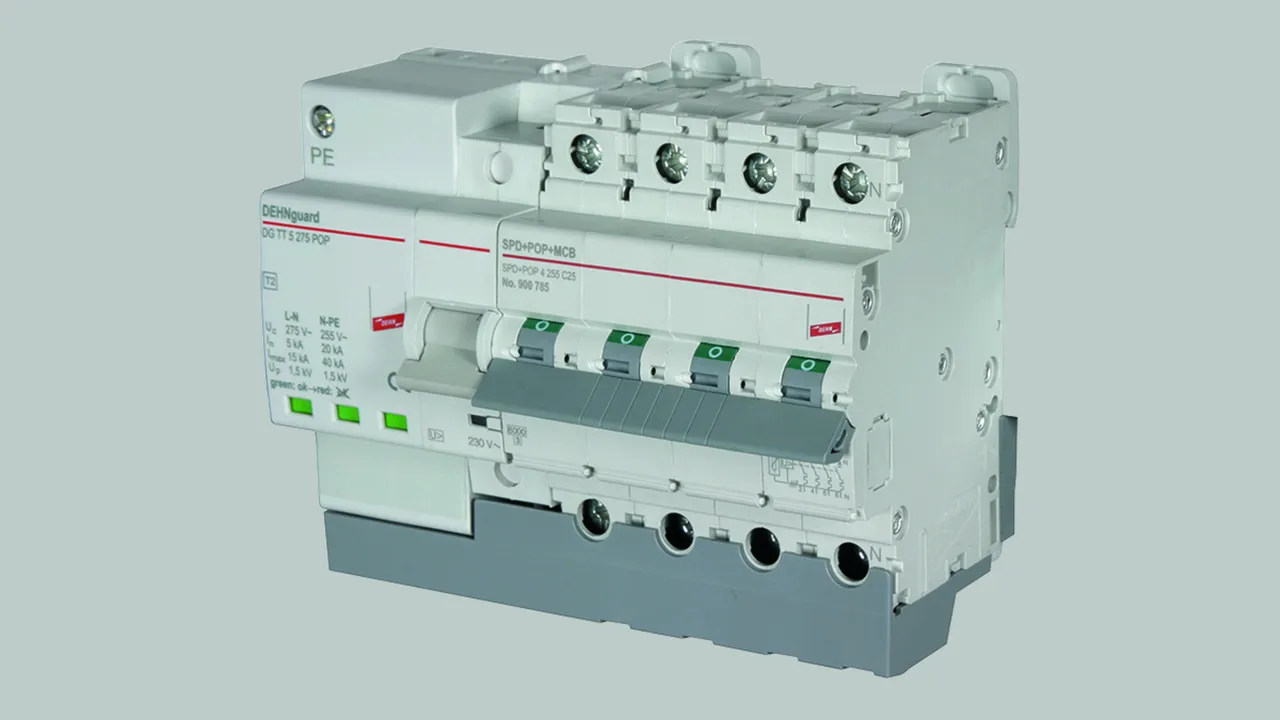

Obj. č. 900785 SPD+POP 4 255 C25

GTIN 4013364156234, Číslo celního sazebníku (EU): 85363030, Váha brutto: 730.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: SPD+POP 4 255 C25
artikelnr.: 900785
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm²fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900785 byl přidán na seznam.

K seznamu

Produkt 900785 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900786 SPD+POP 4 255 C32

GTIN 4013364156241, Číslo celního sazebníku (EU): 85363030, Váha brutto: 763.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: SPD+POP 4 255 C32
artikelnr.: 900786
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900786 byl přidán na seznam.

K seznamu

Produkt 900786 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900787 SPD+POP 4 255 C40

GTIN 4013364156258, Číslo celního sazebníku (EU): 85363030, Váha brutto: 769.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: SPD+POP 4 255 C40
artikelnr.: 900787
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm²massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900787 byl přidán na seznam.

K seznamu

Produkt 900787 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900788 SPD+POP 4 255 C63

GTIN 4013364156265, Číslo celního sazebníku (EU): 85363030, Váha brutto: 773.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: SPD+POP 4 255 C63
artikelnr.: 900788
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900788 byl přidán na seznam.

K seznamu

Produkt 900788 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900760 POP 2 255 C25

GTIN 4013364156135, Číslo celního sazebníku (EU): 85363030, Váha brutto: 297.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: POP 2 255 C25
artikelnr.: 900760
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900760 byl přidán na seznam.

K seznamu

Produkt 900760 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900761 POP 2 255 C32

GTIN 4013364156142, Číslo celního sazebníku (EU): 85363030, Váha brutto: 317.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: POP 2 255 C32
artikelnr.: 900761
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900761 byl přidán na seznam.

K seznamu

Produkt 900761 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900762 POP 2 255 C40

GTIN 4013364156159, Číslo celního sazebníku (EU): 85363030, Váha brutto: 317.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: POP 2 255 C40
artikelnr.: 900762
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900762 byl přidán na seznam.

K seznamu

Produkt 900762 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900765 POP 4 255 C25

GTIN 4013364156166, Číslo celního sazebníku (EU): 85363030, Váha brutto: 547.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: POP 4 255 C25
artikelnr.: 900765
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900765 byl přidán na seznam.

K seznamu

Produkt 900765 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900766 POP 4 255 C32

GTIN 4013364156173, Číslo celního sazebníku (EU): 85363030, Váha brutto: 580.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: POP 4 255 C32
artikelnr.: 900766
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900766 byl přidán na seznam.

K seznamu

Produkt 900766 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900767 POP 4 255 C40

GTIN 4013364156180, Číslo celního sazebníku (EU): 85363030, Váha brutto: 586.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: POP 4 255 C40
artikelnr.: 900767
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900767 byl přidán na seznam.

K seznamu

Produkt 900767 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900768 POP 4 255 C63

GTIN 4013364156197, Číslo celního sazebníku (EU): 85363030, Váha brutto: 591.00 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Další informace

CAD data

fabrikat: DEHN
Type: POP 4 255 C63
artikelnr.: 900768
eller tilsvarende

Certifikáty

Technické informace

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900768 byl přidán na seznam.

K seznamu

Produkt 900768 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900720 POP SA 3P 230

GTIN 4013364477377, Číslo celního sazebníku (EU): 85363030, Váha brutto: 175.44 g, Balící jednotka: 1.00 Pakkestørrelse

Vyobrazení

Otevřít PDF

Další informace

Beskyttelsesanordning POP SA 3P 230
Beskyttelsesanordning til
netfrekvente overspændinger
til udløsning af eksterne
effektafbrydere
POP iht. IEC 63052 kat. 4.1.3S2
Poltal 3P + N
justerbart udgangskoblingssignal
fra 12 V til 230 V
DIN-skinnemonteret enhed iht.
DIN 43880, 2TE

fabrikat: DEHN
Type: POP SA 3P 230
artikelnr.: 900720
eller tilsvarende

Technické informace

Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-5 °C ... +45 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²fintrådet / 4 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
Funktionsindikator	RGB LED
POP
Prøvet efter	IEC 63052 Kat. 4.1.3S2
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	440 V
Udløsetid ved 400 V AC	140 ms

Produkt 900720 byl přidán na seznam.

K seznamu

Produkt 900720 byl přidán do nákupního košíku.

K nákupnímu košíku

SPD+POP+MCB / POP+MCB / POP

2-polet SPD+POP+MCB

Obj. č. 900780 SPD+POP 2 255 C25

Pro stažení 900780.stp musíte být přihlášeni.

Pro stažení 900780.igs musíte být přihlášeni.

Pro stažení 900780.jt musíte být přihlášeni.

Pro stažení 900780.dwg musíte být přihlášeni.

Pro stažení 900780m_E.dxf musíte být přihlášeni.

Produkt 900780 byl přidán na seznam.

Produkt 900780 byl přidán do nákupního košíku.

Obj. č. 900781 SPD+POP 2 255 C32

Pro stažení 900781.stp musíte být přihlášeni.

Pro stažení 900781.igs musíte být přihlášeni.

Pro stažení 900781.jt musíte být přihlášeni.

Pro stažení 900781.dwg musíte být přihlášeni.

Pro stažení 900780m_E.dxf musíte být přihlášeni.

Produkt 900781 byl přidán na seznam.

Produkt 900781 byl přidán do nákupního košíku.

Obj. č. 900782 SPD+POP 2 255 C40

Pro stažení 900782.stp musíte být přihlášeni.

Pro stažení 900782.igs musíte být přihlášeni.

Pro stažení 900782.jt musíte být přihlášeni.

Pro stažení 900782.dwg musíte být přihlášeni.

Pro stažení 900780m_E.dxf musíte být přihlášeni.

Produkt 900782 byl přidán na seznam.

Produkt 900782 byl přidán do nákupního košíku.

4-polet SPD+POP+MCB

Obj. č. 900785 SPD+POP 4 255 C25

Pro stažení 900785.stp musíte být přihlášeni.

Pro stažení 900786.igs musíte být přihlášeni.

Pro stažení 900785.jt musíte být přihlášeni.

Pro stažení 900785.dwg musíte být přihlášeni.

Pro stažení 900785m_E.dxf musíte být přihlášeni.

Produkt 900785 byl přidán na seznam.

Produkt 900785 byl přidán do nákupního košíku.

Obj. č. 900786 SPD+POP 4 255 C32

Pro stažení 900786.stp musíte být přihlášeni.

Pro stažení 900786.igs musíte být přihlášeni.

Pro stažení 900786.jt musíte být přihlášeni.

Pro stažení 900786.dwg musíte být přihlášeni.

Pro stažení 900785m_E.dxf musíte být přihlášeni.

Produkt 900786 byl přidán na seznam.

Produkt 900786 byl přidán do nákupního košíku.

Obj. č. 900787 SPD+POP 4 255 C40

Pro stažení 900787.stp musíte být přihlášeni.

Pro stažení 900787.igs musíte být přihlášeni.

Pro stažení 900787.jt musíte být přihlášeni.

Pro stažení 900787.dwg musíte být přihlášeni.

Pro stažení 900785m_E.dxf musíte být přihlášeni.

Produkt 900787 byl přidán na seznam.

Produkt 900787 byl přidán do nákupního košíku.

Obj. č. 900788 SPD+POP 4 255 C63

Pro stažení 900788.stp musíte být přihlášeni.

Pro stažení 900788.igs musíte být přihlášeni.

Pro stažení 900788.jt musíte být přihlášeni.

Pro stažení 900788.dwg musíte být přihlášeni.

Pro stažení 900785m_E.dxf musíte být přihlášeni.

Produkt 900788 byl přidán na seznam.

Produkt 900788 byl přidán do nákupního košíku.

2-polet POP+MCB

Obj. č. 900760 POP 2 255 C25

Pro stažení 900760.stp musíte být přihlášeni.

Pro stažení 900760.igs musíte být přihlášeni.

Pro stažení 900760.jt musíte být přihlášeni.

Pro stažení 900761.dwg musíte být přihlášeni.

Pro stažení 900760m_E.dxf musíte být přihlášeni.

Produkt 900760 byl přidán na seznam.

Produkt 900760 byl přidán do nákupního košíku.

Obj. č. 900761 POP 2 255 C32

Pro stažení 900761.stp musíte být přihlášeni.

Pro stažení 900761.igs musíte být přihlášeni.

Pro stažení 900761.jt musíte být přihlášeni.

Pro stažení 900761.dwg musíte být přihlášeni.

Pro stažení 900760m_E.dxf musíte být přihlášeni.

Produkt 900761 byl přidán na seznam.

Produkt 900761 byl přidán do nákupního košíku.

Obj. č. 900762 POP 2 255 C40

Pro stažení 900762.stp musíte být přihlášeni.

Pro stažení 900762.igs musíte být přihlášeni.

Pro stažení 900762.jt musíte být přihlášeni.
