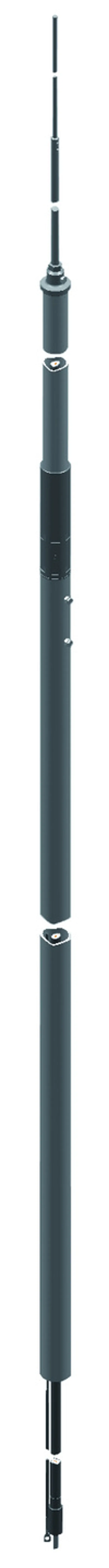

Jímací stožár s vodičem HVI light plus

Kompletní sada jímacího stožáru pro extrémní výšky (např. pro bioplynové stanice).
Upevnění musí být provedeno pomocí tří výsuvných držáků (obj. č. 105 345).

Sada jímacího stožáru obsahuje:
- jímací tyč Al, Ø 16/10 mm, délka 1500 mm
- podpůrná trubka GFK/Al Ø 40/50 mm, délka 1600 mm
- adaptér FeZn, Ø 40/50 mm
- stožár FeZn Ø 60 mm, délka 6000 mm (max. přepravní délka)
- vodič HVI light plus (předem připravený pro vložení do podpůrné trubky)

1 Produkt

Obj. č. 819735 FM 60 L9M IP HVI LI PL GFK AL STTZN

GTIN 4013364499539, Číslo celního sazebníku (EU): 85389099, Váha brutto: 52.77 kg, Balící jednotka: 1.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

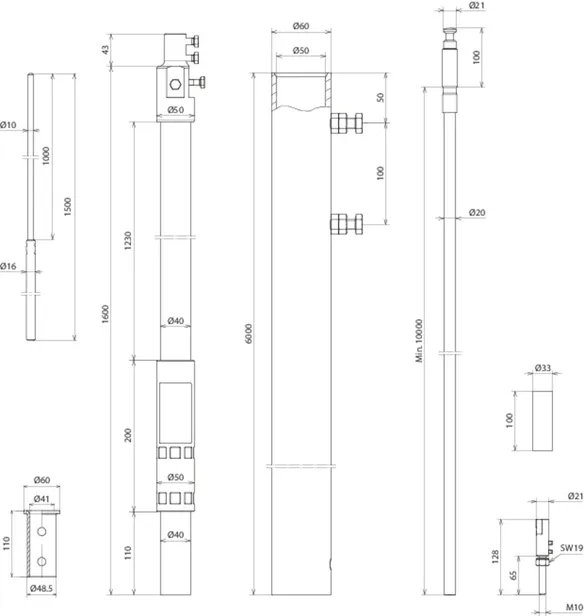

Jímací stožár s vodičem HVI light plus
Jímací stožár s vodičem HVI light plus
svod vodičem s vysokonapěťovou izolací pro
dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3

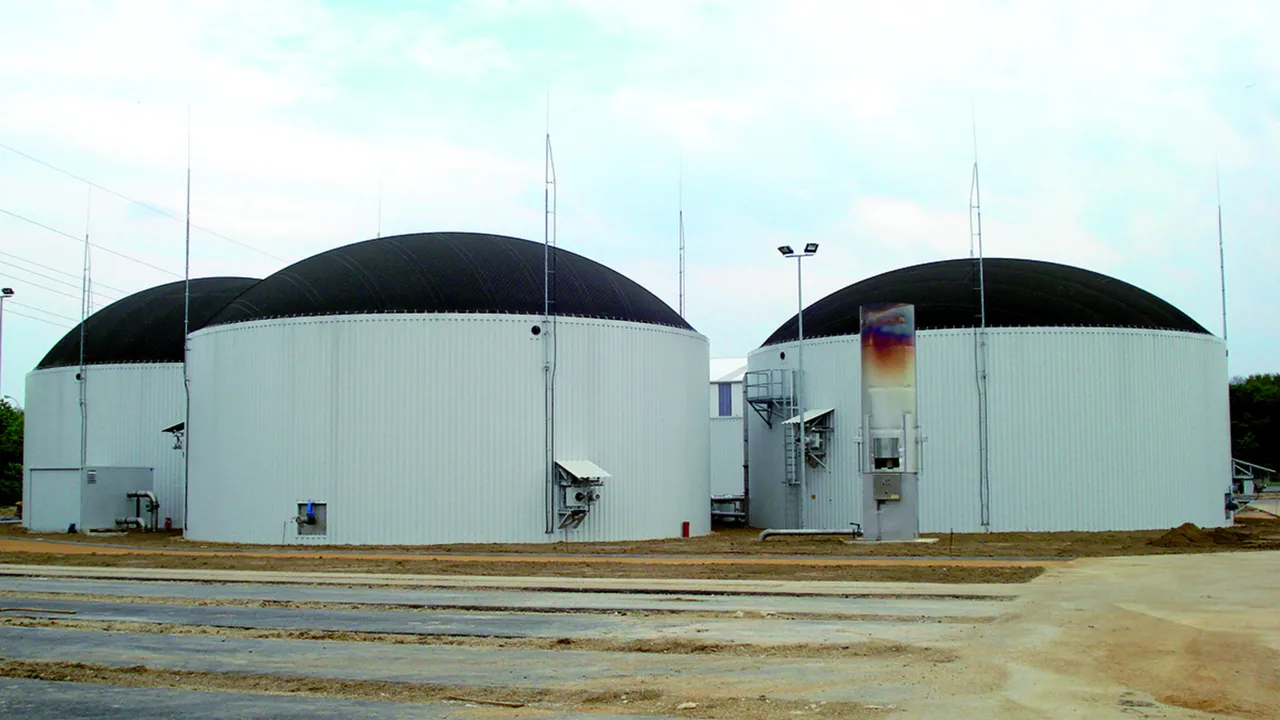

Speciálně pro instalaci např. na fermentory
nebo zásobníky plynu v bioplynových stanicích
pro hladinu ochrany před bleskem LPL II.
Stožárové jímače jsou dimenzovány podle
Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
Sestava jímače je složena z
- jímací tyče Al Ø 16/10 mm, délka 1500 mm
- podpůrné trubky GFK/Al Ø 40/50 mm
- adaptéru FeZn Ø 40/50 mm
- stožáru FeZn Ø 60 mm
jako příslušenství 3 ks výsuvných držáků (obj. č. 105 345)
Provedení s jedním vodičem HVI light plus pro vnitřní uložení
Jiné požadované délky vodiče HVI Light plus
je třeba zadat při objednání.
Celková výška: 8800 mm
Délka jímací tyče: 1500 mm
Délka podpůrné trubky: 1600 mm
Délka stožáru: 6000 mm
Barva vodiče: šedá ●
Minimální objednací délka: 10 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: FM 60 L9M IP HVI LI PL GFK AL STTZN
Obj. č.: 819735
nebo rovnocenný.

Certifikáty

Technické informace

Celková výška	8800 mm
Délka jímací tyče	1500 mm
Délka podpůrné trubky	1600 mm
Délka stožáru	6000 mm
Průměr vodiče	21 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Minimální objednací délka	10 m
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Celková výška	8800 mm
Délka jímací tyče	1500 mm
Materiál jímací tyče	Al
Délka podpůrné trubky	1600 mm
Materiál podpůrné trubky	GFK/ Al
Délka stožáru	6000 mm
Materiál stožáru	FeZn
Průměr vodiče	21 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Barva RAL	přibližně 7004
Průřez jádra (jednožilový)	16 mm²
Zatížitelnost bleskovým proudem (Třída/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 60 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10
Materiál připojovacího členu	nerez
Minimální objednací délka	10 m
Síla v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)
