DEHNcord

Jedno-, dvou- nebo třípólový svodič přepětí s kontrolním a odpojovacím zařízením
Optický ukazatel poruchy
Verze s funkcí vypnutí obvodu zátěže v případě poruchy a ochranou řídící fáze

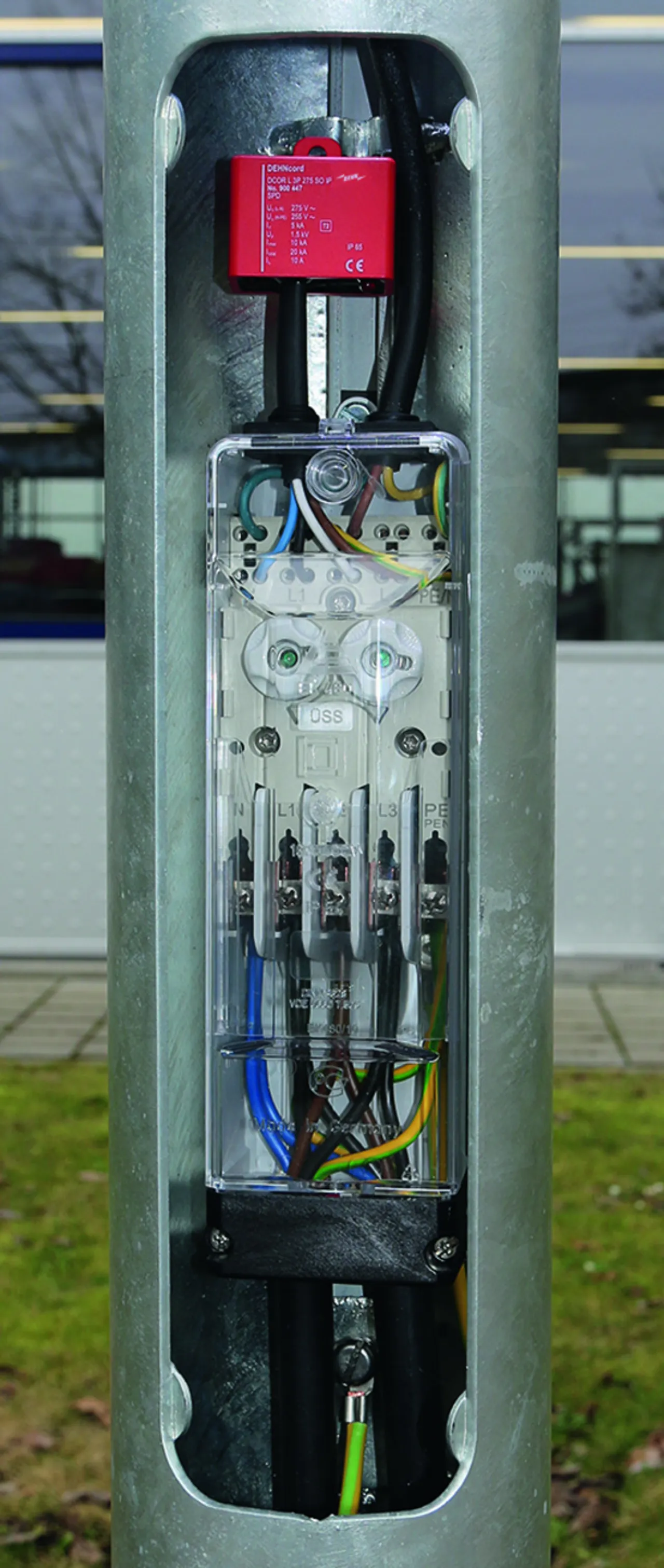

Kompaktní rozměry, i pro vnější použití

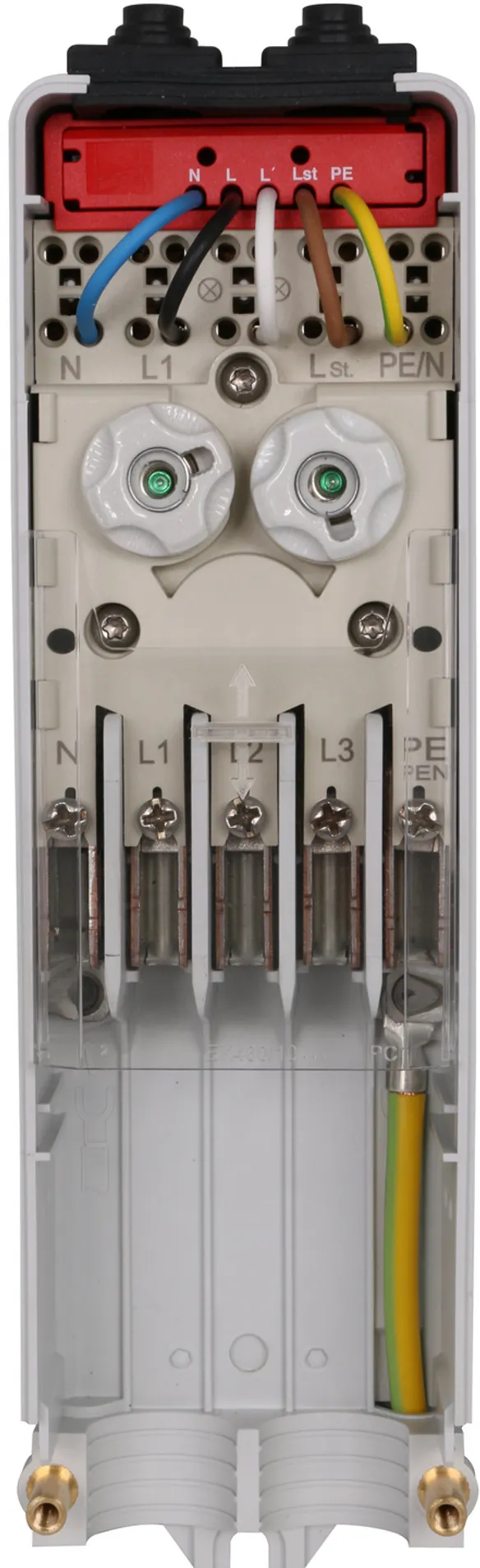

Pro instalaci do kabelových skříní, podpodlahových rozvodů napájení, kabelových žlabů a přístrojových krabic

Details

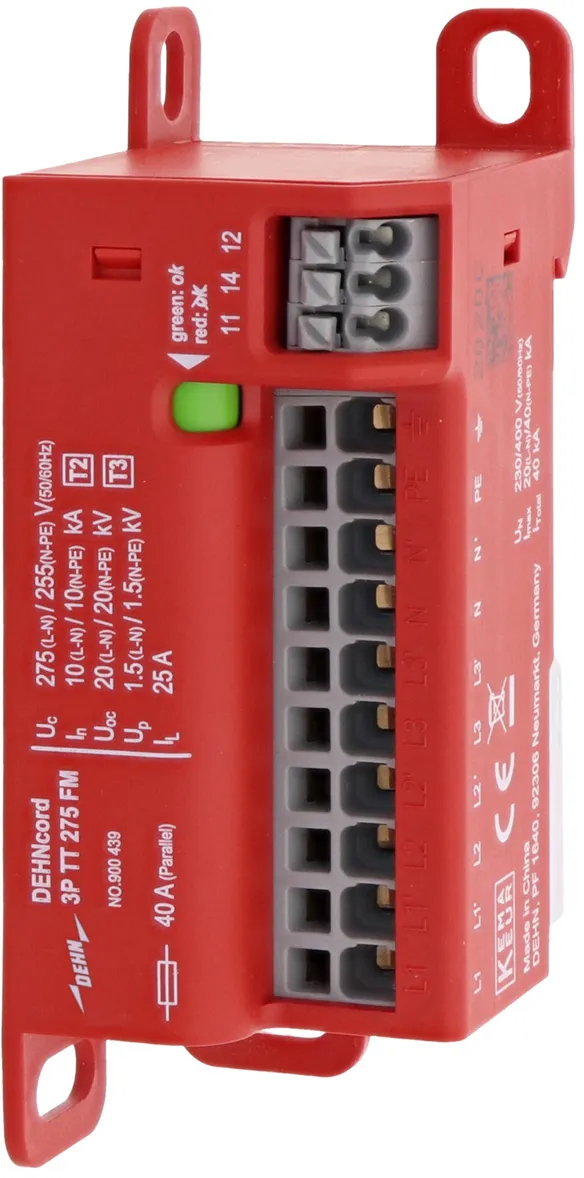

DEHNcord 3P TT 275 FM

Třífázový, kompaktní svodič přepětí pro TT a TN-S sítě.

1 Produkt

Obj. č. 900439 DCOR 3P TT 275 FM

GTIN 4013364436053, Číslo celního sazebníku (EU): 85363030, Váha brutto: 129.38 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

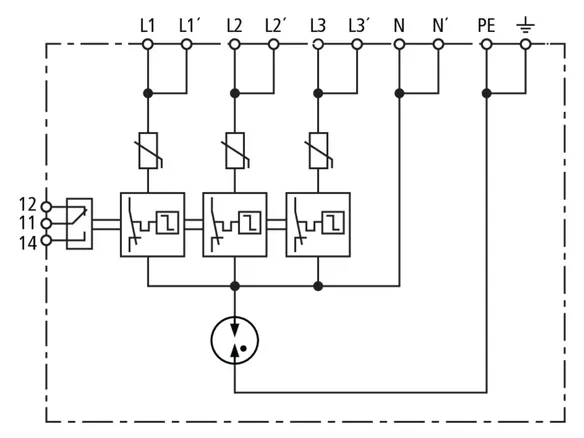

Svodič přepětí DEHNcord 3P TT 275 FM
vícepólový svodič přepětí typ 2 + typ 3
podle ČSN EN 61643-11
s kontaktem dálkové signalizace, ukazatel
provoz/porucha, montáž na DIN lištu
nebo přišroubováním

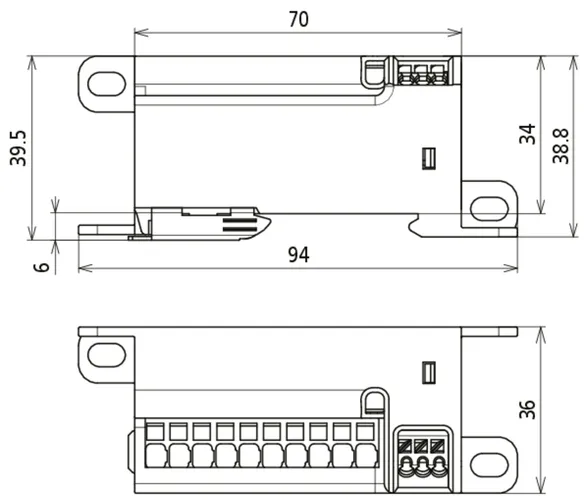

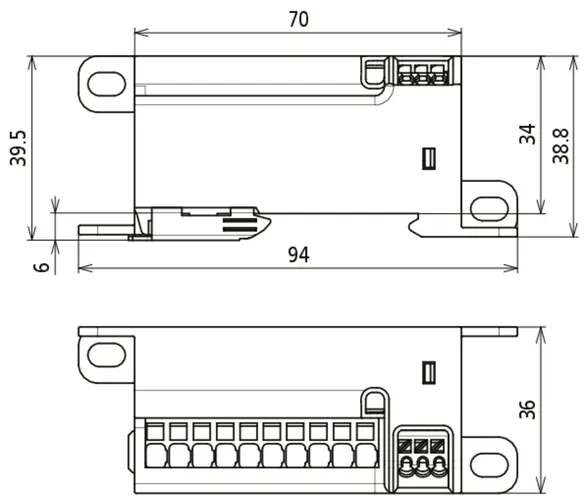

kompaktní rozměry: 94 x 39,5 x 36 mm
nejvyšší provozní napětí: 275 V ac
nejvyšší provozní napětí: 350 V dc
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 10 kA
celkový impulzní proud (8/20): 40 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana ze strany sítě:
25 A gG v sérii/40 A gG paralelně
max. proudová zatížitelnost AC: 25 A
připojení vedení: Push-in
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR 3P TT 275 FM
Obj. č.: 900439
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2 + 3/třída II + třída III
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí DC (U_C )	350 V
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. impulzní proud (8/20 µs) [N-PE] (I_max )	40 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2 + 3/třída II + třída III
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Nejvyšší provozní napětí DC (U_C )	350 V
Jmenovitý provozní proud AC/DC (I_L )	25 A
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. impulzní proud (8/20 µs) [N-PE] (I_max )	40 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombinovaný impulz [L-N]/[N-PE] (U_OC )	20 kV
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	25 ns
Doba odezvy [L/N-PE] (t_A )	100 ns
Max. nadproudová ochrana ze strany sítě v sériovém zapojení	25 A gG
Max. nadproudová ochrana ze strany sítě v paralelním zapojení (větvení)	40 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - pevnost
Měření izolace	až 500 V DC v zapojeném stavu
Ukazatel provoz/porucha	zelená/červená
Ukazatel poruchy	červená
Připojovací průřez Push-in svorek	0,2 ... 6 mm² drát/licna
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Materiál těla přístroje	termoplast, barva červená, UL 94 V-2
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 900439 byl přidán na seznam.

K seznamu

Produkt 900439 byl přidán do nákupního košíku.

K nákupnímu košíku

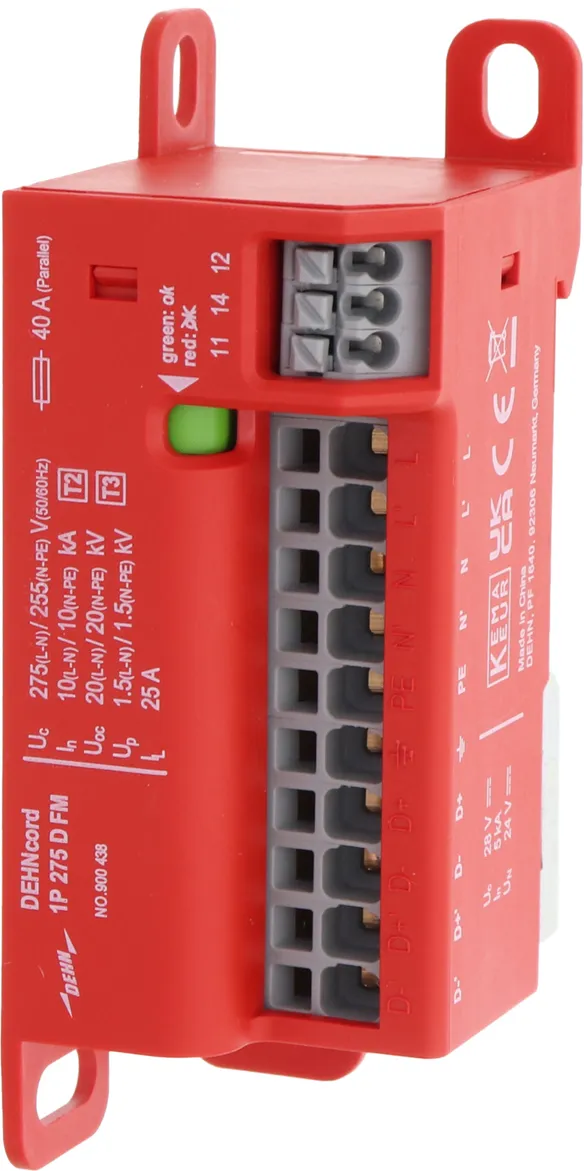

DEHNcord 1P 275 D FM

Jednofázový kompaktní svodič pro systémy TT s integrovaným ochranným obvodem pro rozhraní DALI.

1 Produkt

Obj. č. 900438 DCOR 1P 275 D FM

GTIN 4013364526891, Číslo celního sazebníku (EU): 85363030, Váha brutto: 86.27 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

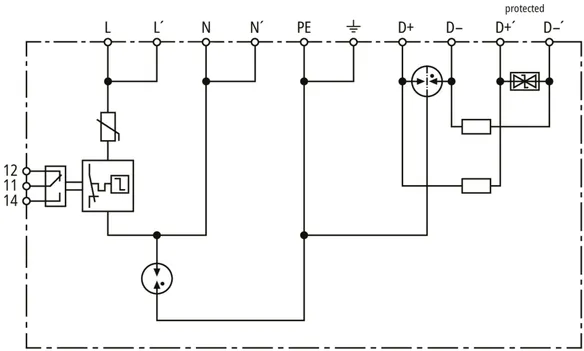

Svodič přepětí DEHNcord 1P 275 D FM
Jednofázový svodič přepětí
DEHNcord, podle norem EN 61643-11
a EN 61643-21, s integrovaným
ochranným obvodem pro komunikační rozhraní
vhodný pro použití v instalačních systémech
s kontaktem dálkové signalizace, ukazatelem provozu/poruchy
instalace na DIN lištu nebo pomocí držáků k přišroubování
Kompaktní rozměry: 94 x 39,5 x 36 mm
Technické hodnoty (strana napájení):
Max. přípustné trvalé napětí: 275 V AC
Ochranná úroveň: <= 1,5 kV
Jmenovitý svodový impulzní proud (8/20): 10 kA
Schopnost zhášet následný proud [N-PE]: 100 A eff
Max. nadproudová ochrana ze strany sítě:
25 A gG v sérii / 40 A gG paralelně
Max. proudová zatížitelnost 25 A
Technické hodnoty (signálová strana):
Max. přípustné trvalé napětí: 28 V DC
Ochranná úroveň žíla-žíla při In C2: ≤ 50 V
C2 jmenovitý svodový impulzní proud (8/20) na žílu: 5 kA
Jmenovitý proud při 45 °C: 0,3 A
Připojení vedení: Push-in
Energetická koordinace podle DIN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR 1P 275 D FM
Obj. č.: 900438
nebo rovnocenný.

Certifikáty

Technické informace

Technická data
SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2 + 3/třída II + třída III
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí DC (U_C )	350 V
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. impulzní proud (8/20 µs) [N-PE] (I_max )	40 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Certifikace	KEMA
Technické údaje signálová strana
Třída svodiče	U
Jemnovité napětí DC (U_N )	24 V
Maximální přípustné trvalé napětí DC (U_C )	28 V
C2 jmenovitý svodový impulzní proud (8/20 µs) celkový (I_n )	10 kA
Sériová impedance na žílu	1,8 ohm
Mezní frekvence žíla-žíla (100 Ω) (f_G )	10 MHz

Technická data
SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2 + 3/třída II + třída III
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Nejvyšší provozní napětí DC (U_C )	350 V
Jmenovitý provozní proud AC/DC (I_L )	25 A
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. impulzní proud (8/20 µs) [N-PE] (I_max )	40 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	20 kA
Kombinovaný impulz [L-N]/[N-PE] (U_OC )	20 kV
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	25 ns
Doba odezvy [L/N-PE] (t_A )	100 ns
Max. nadproudová ochrana ze strany sítě v sériovém zapojení	25 A gG
Max. nadproudová ochrana ze strany sítě v paralelním zapojení (větvení)	40 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - pevnost
Měření izolace	až 500 V DC v zapojeném stavu
Ukazatel provoz/porucha	zelená/červená
Ukazatel poruchy	červená
Připojovací průřez Push-in svorek	0,2 ... 6 mm² drát/licna
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Materiál těla přístroje	termoplast, barva červená, UL 94 V-2
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Technické údaje signálová strana
Třída svodiče	U
Kategorie impulzu	C1, C2, C3
Jemnovité napětí DC (U_N )	24 V
Maximální přípustné trvalé napětí DC (U_C )	28 V
Jmenovitý proud při 45 °C (I_L )	0,3 A
C2 jmenovitý svodový impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý svodový impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 50 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 710 V
Ochranná úroveň žíla-žíla při I_n C1 (U_P )	≤ 48 V
Ochranná úroveň žíla-zem při I_n C1 (U_P )	≤ 550 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 40 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Sériová impedance na žílu	1,8 ohm
Mezní frekvence žíla-žíla (100 Ω) (f_G )	10 MHz
Kapacita žíla-žíla (C)	≤ 0,64 nF
Kapacita žíla-zem (C)	≤ 7,7 pF
Rozsah provozní teploty (T_U )	−40 °C ... +80 °C
Druh ochrany	IP 20
Připojení D+, D-/D+', D-'	push-in / push-in
Průřez jednožilových připojovacích vodičů	0,2–6 mm²
Průřez jemně slaněných připojovacích vodičů	0,2–6 mm²
Uzemnění přes	Svorka PE
Zkušební normy	IEC 61643-21 / EN 61643-21

Produkt 900438 byl přidán na seznam.

K seznamu

Produkt 900438 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNcord L 2P

Dvoupólový svodič přepětí pro všechny elektroinstalační sítě (zapojení 1+1) a svítidla třídy ochrany I; kompaktní rozměry.

2 Produkty

Obj. č. 900430 DCOR L 2P 275

GTIN 4013364157286, Číslo celního sazebníku (EU): 85363030, Váha brutto: 73.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

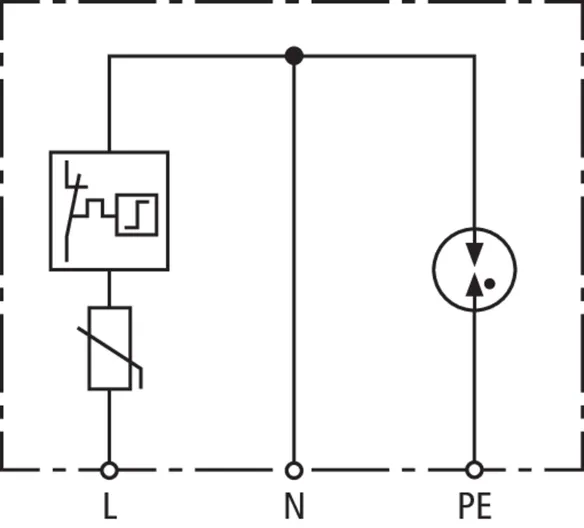

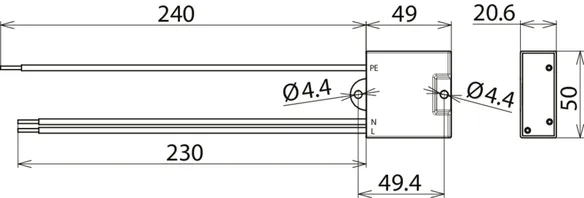

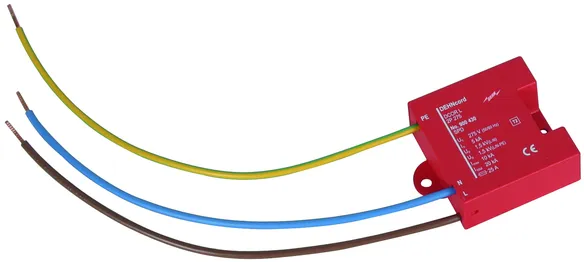

Svodič přepětí DEHNcord L 2P 275
2-pólový svodič přepětí pro všechny
230 V elektroinstalační sítě
svodič typ 2 podle ČSN EN 61643-11
instalace do podpodlahových rozvodů napájení,
kabelových žlabů a přístrojových krabic
ukazatel poruchy
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud: 5 kA
celkový impulzní proud: 20 kA
max. nadproudová ochrana ze strany sítě: 25 A gG
nebo B/C 16 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P 275
Obj. č.: 900430
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	25 A gG
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	25 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm²,Délka: 230 mm (L, N) / 240 mm (PE)
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA

Produkt 900430 byl přidán na seznam.

K seznamu

Produkt 900430 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900432 DCOR L 2P 320

GTIN 4013364157309, Číslo celního sazebníku (EU): 85363030, Váha brutto: 74.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNcord L 2P 320
2-pólový svodič přepětí pro všechny
230/277 V elektroinstalační sítě
svodič typ 2 podle ČSN EN 61643-11
instalace do podpodlahových rozvodů napájení,
kabelových žlabů a přístrojových krabic
ukazatel poruchy
nejvyšší provozní napětí: 320 V ac
ochranná úroveň: <= 1,75 kV
jmenovitý impulzní proud: 5 kA
celkový impulzní proud: 20 kA
max. nadproudová ochrana ze strany sítě: 25 A gG
nebo B/C 16 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P 320
Obj. č.: 900432
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	320 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,75 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	25 A gG
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/277 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	320 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,75 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	25 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm²,Délka: 230 mm (L, N) / 240 mm (PE)
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA

Produkt 900432 byl přidán na seznam.

K seznamu

Produkt 900432 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNcord L 1P

Jednopólový svodič přepětí pro svítidla třídy ochrany II; kompaktní rozměry.

2 Produkty

Obj. č. 900431 DCOR L 1P 275

GTIN 4013364310827, Číslo celního sazebníku (EU): 85363030, Váha brutto: 60.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

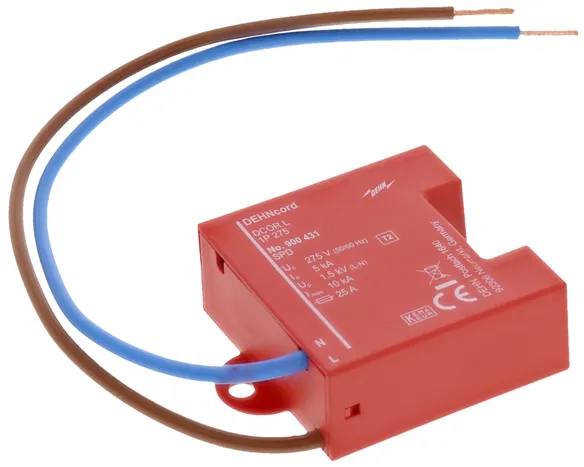

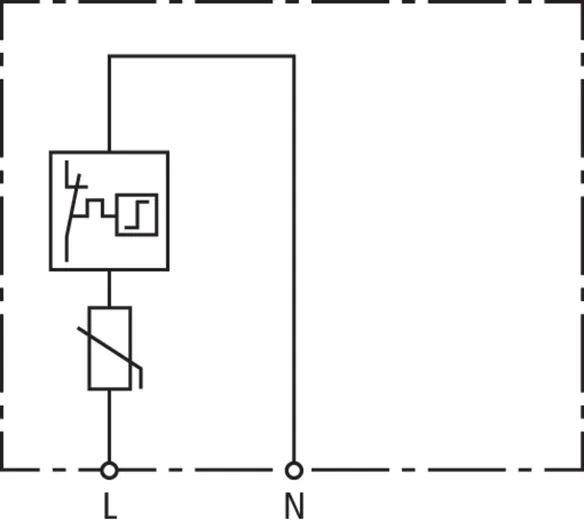

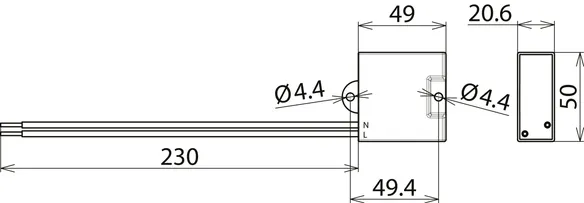

Svodič přepětí DEHNcord L 1P 275
1-pólový svodič přepětí pro všechny
230 V elektroinstalační sítě
svodič typ 2 podle ČSN EN 61643-11
instalace do podpodlahových rozvodů napájení,
kabelových žlabů a přístrojových krabic
ukazatel poruchy
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud: 5 kA
max. nadproudová ochrana ze strany sítě: 25 A gG
nebo B/C 16 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DCOR L 1P 275
Obj. č.: 900431
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	25 A gG
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Doba odezvy [L-N] (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	25 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm²,Délka 230 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA

Produkt 900431 byl přidán na seznam.

K seznamu

Produkt 900431 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900433 DCOR L 1P 320

GTIN 4013364157316, Číslo celního sazebníku (EU): 85363030, Váha brutto: 61.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNcord L 1P 320
1-pólový svodič přepětí pro všechny
230/277 V elektroinstalační sítě
svodič typ 2 podle ČSN EN 61643-11
instalace do podpodlahových rozvodů napájení,
kabelových žlabů a přístrojových krabic
ukazatel poruchy
nejvyšší provozní napětí: 320 V ac
ochranná úroveň: <= 1,75 kV
jmenovitý impulzní proud: 5 kA
max. nadproudová ochrana ze strany sítě: 25 A gG
nebo B/C 16 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DCOR L 1P 320
Obj. č.: 900433
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	320 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,75 kV
Max. nadproudová ochrana ze strany sítě	25 A gG
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/277 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	320 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,75 kV
Doba odezvy [L-N] (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	25 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm²,Délka 230 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA

Produkt 900433 byl přidán na seznam.

K seznamu

Produkt 900433 byl přidán do nákupního košíku.

K nákupnímu košíku

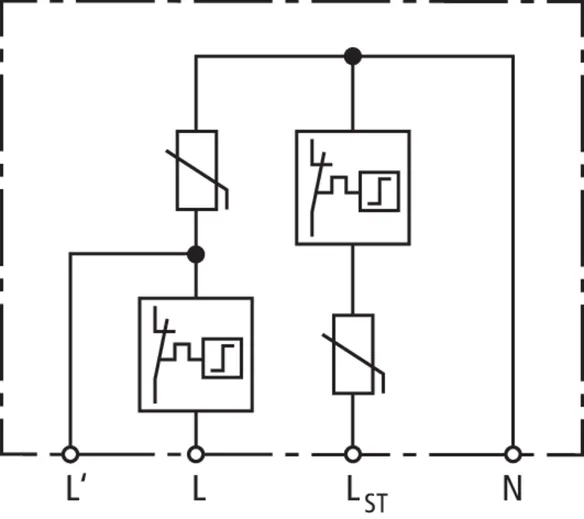

DEHNcord L 2P SN1864

Svodič přepětí pro svítidla třídy ochrany II; kompaktní rozměry. S funkcí vypnutí v případě poruchy.

1 Produkt

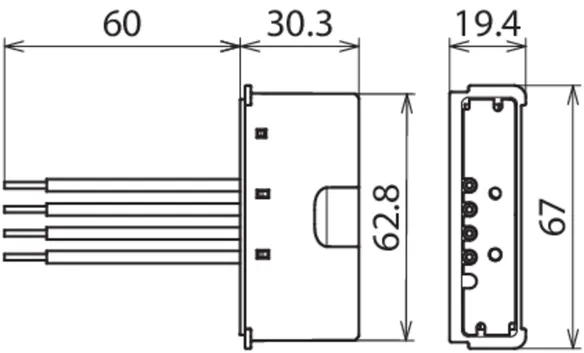

Obj. č. 999906 DCOR L 2P SN1864

GTIN 4013364310926, Číslo celního sazebníku (EU): 85363030, Váha brutto: 70.50 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNcord L 2P SN1864
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
pro instalaci do kabelových skříní
s ochranou řídicí fáze
možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud: 20 kA
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P SN1864
Obj. č.: 999906
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Doba odezvy [L-N] (t_A )	≤ 25 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm², délka 60 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory, hlavice osvětlení, zapouzdřené stožárové skříně
Stupeň krytí v nainstalovaném stavu	IP 20
Doplňující zkoušky	---------------------------------
- Součtový impulzní proud (I_sum )	20 kA

Produkt 999906 byl přidán na seznam.

K seznamu

Produkt 999906 byl přidán do nákupního košíku.

K nákupnímu košíku

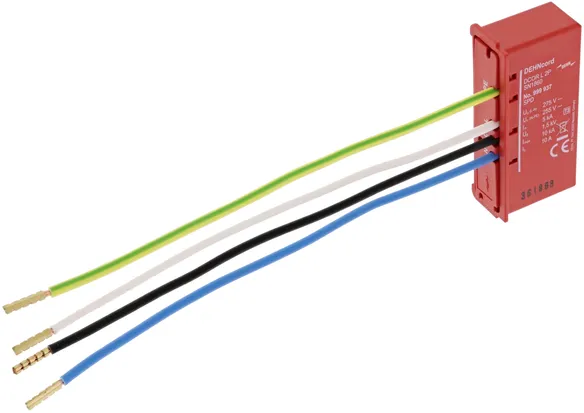

DEHNcord L 2P SN1860

Svodič přepětí vhodný pro všechny elektroinstalační systémy; kompaktní rozměry. S funkcí vypnutí v případě poruchy.

1 Produkt

Obj. č. 999937 DCOR L 2P SN1860

GTIN 4013364303195, Číslo celního sazebníku (EU): 85363030, Váha brutto: 86.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

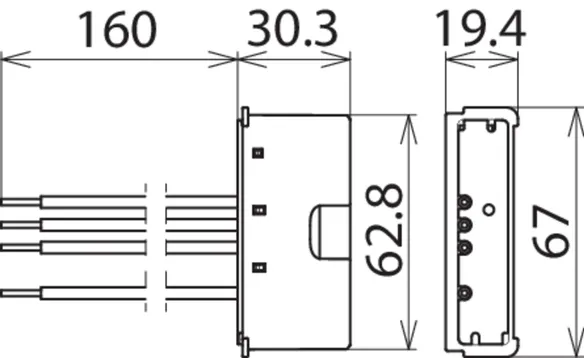

Svodič přepětí DEHNcord L 2P SN1860
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
pro instalaci do kabelových skříní
možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud: 20 kA
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P SN1860
Obj. č.: 999937
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm², délka 160 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory pojistkových/kabelových skříní umístěných na sloupech
Stupeň krytí v nainstalovaném stavu	IP 20
Doplňující zkoušky	---------------------------------
- Součtový impulzní proud (I_sum )	20 kA
Rozšířená technická data:	---------------------------------
Kombinovaný impulz (Uoc)	10 kV

Produkt 999937 byl přidán na seznam.

K seznamu

Produkt 999937 byl přidán do nákupního košíku.

K nákupnímu košíku

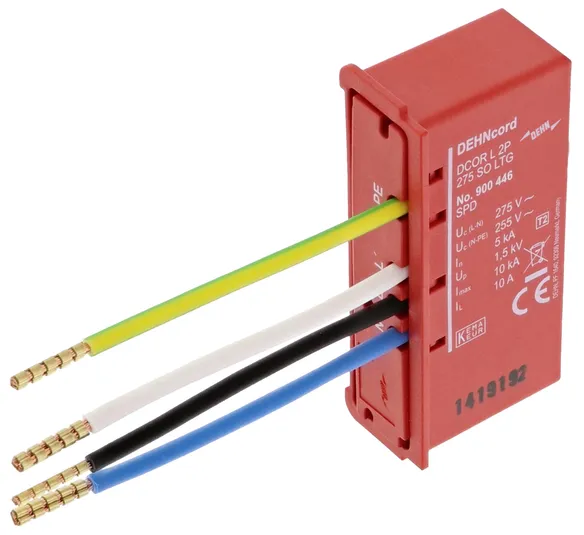

DEHNcord L 2P 275 SO LTG

Svodič přepětí vhodný pro všechny elektroinstalační systémy; kompaktní rozměry. S funkcí vypnutí v případě poruchy.

1 Produkt

Obj. č. 900446 DCOR L 2P 275 SO LTG

GTIN 4013364292970, Číslo celního sazebníku (EU): 85363030, Váha brutto: 62.50 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

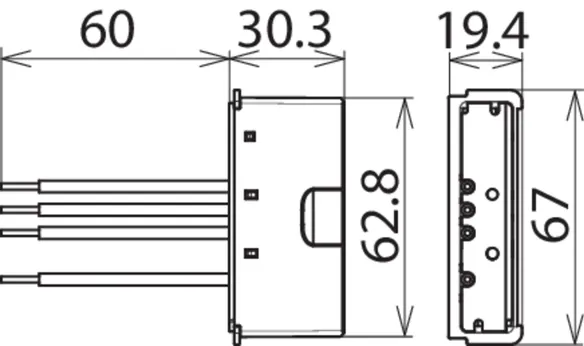

Svodič přepětí DEHNcord L 2P 275 SO LTG
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
pro instalaci do kabelových skříní
možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud: 20 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P 275 SO LTG
Obj. č.: 900446
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm², délka 60 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory pojistkových/kabelových skříní umístěných na sloupech
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA
Doplňující zkoušky	---------------------------------
- Součtový impulzní proud (I_sum )	20 kA
Rozšířená technická data:	---------------------------------
Kombinovaný impulz (Uoc)	10 kV

Produkt 900446 byl přidán na seznam.

K seznamu

Produkt 900446 byl přidán do nákupního košíku.

K nákupnímu košíku

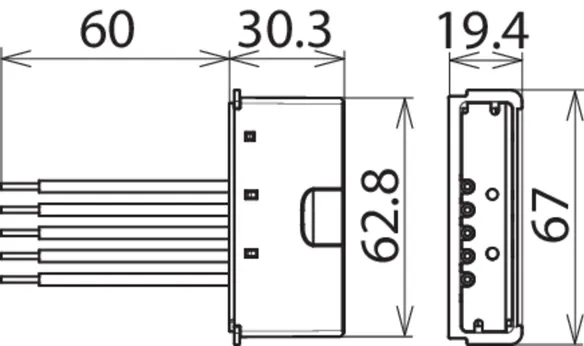

DEHNcord L 3P 275 SO LTG

Třípólový svodič přepětí pro všechny elektroinstalační systémy; kompaktní rozměry. S funkcí vypnutí výkonového proudového okruhu v případě poruchy a s ochranou řídící fáze.

1 Produkt

Obj. č. 900445 DCOR L 3P 275 SO LTG

GTIN 4013364280380, Číslo celního sazebníku (EU): 85363030, Váha brutto: 71.50 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

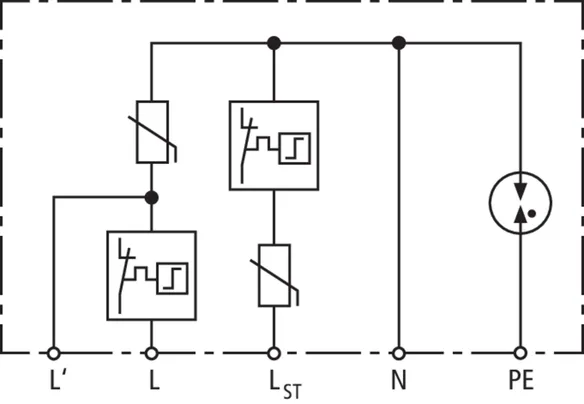

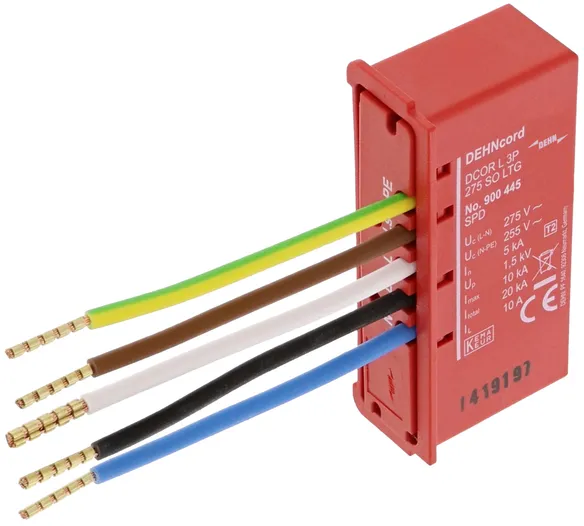

Svodič přepětí DEHNcord L 3P 275 SO LTG
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
pro instalaci do kabelových skříní
s ochranou řídicí fáze
možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí a řídicí fázi
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud (8/20): 20 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 3P 275 SO LTG
Obj. č.: 900445
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm², délka 60 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory, pojistkové skříně, zapouzdřené stožárové skříně
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA
Rozšířená technická data:	---------------------------------
Kombinovaný impulz (Uoc)	10 kV

Produkt 900445 byl přidán na seznam.

K seznamu

Produkt 900445 byl přidán do nákupního košíku.

K nákupnímu košíku

SK EK480 G2S-2d LM DCOR

Pojistková skříňka EK480 je kvalitní produkt firmy Langmatz, který se vyznačuje vysokou kvalitou zpracování a praxí prověřenými vlastnostmi. Produktová řada EK480 splňuje všechny mechanické a elektrické požadavky a normy. Svítidla s vysoce kvalitní elektronikou mohou být účinně chráněna proti přepětí způsobenému spínacími jevy nebo blízkými údery blesku.

1 Produkt

Obj. č. 900443 SK EK480 G2S-2d LM DCOR

GTIN 4013364394322, Číslo celního sazebníku (EU): 85362010, Váha brutto: 788.00 g, Balící jednotka: 20.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

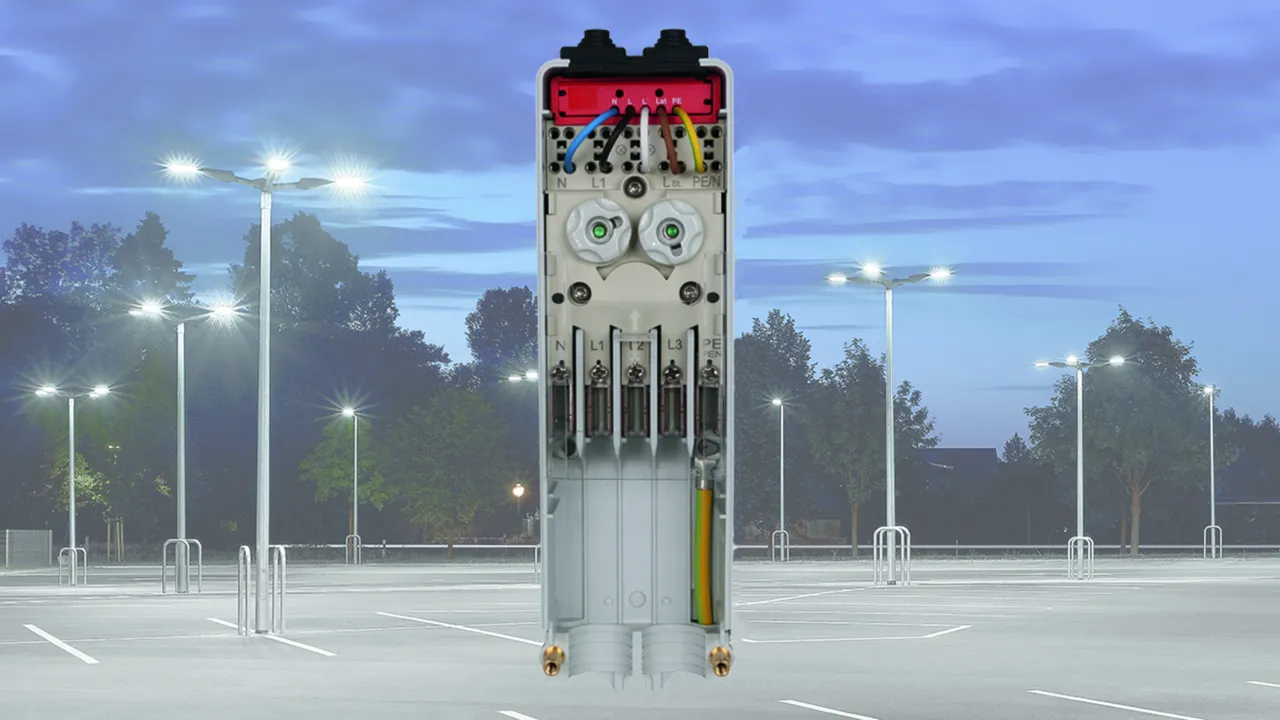

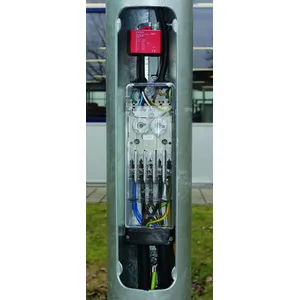

Pojistková skříň EK480 se svodičem přepětí
DEHNcord L 3P 275 SO LTG
pro ochranu stožárů LED osvětlení
s ochranou řídicí fáze
možnost vypnutí svítidla v případě poruchy
a dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí a řídicí fázi
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud (8/20): 20 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line
rozměry skříně 277 x 80 x 67 mm
krytí: IP54 podle EN 60529/DIN VDE 0470
třída ochrany: II

Výrobek: DEHN
Typ: SK EK480 G2S-2d LM DCOR
Obj. č.: 900443
nebo rovnocenný.

Certifikáty

Technické informace

Data pojistkové skříně
Rozměry	276 x 81 x 70 mm
Od vnitřního rozměru stožáru	89 mm
Typ připojení	vstup: nástrčné svorky/výstup: pružinové svorky
Maximální průřez připojovacího kabelu	1 - 3 kabel (4 resp. 5 x 16 mm²)
Výstupní svorky	max. 2,5 mm²
Data svodiče přepětí DEHNcord L 3P 275 SO LTG
SPD podle EN 61643-11 / ... IEC 61643-11	typ 2/třída II
Maximální provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. impulzní proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A

Data pojistkové skříně
Označení	EK480 s přepěťovou ochranou
Rozměry	276 x 81 x 70 mm
Od vnitřního rozměru stožáru	89 mm
Materiál těla přístroje	polyamid
Barva těla přístroje	standardní barva RAL 7035 světle šedá
Provedení	podle DIN 43 628 a VDE 0660 Teil 505
Krytí	IP 54 podle DIN VDE 0470 (EN 60529)
Třída krytí	II
Kryt	transparentní nebo šedý
Typ připojení	vstup: nástrčné svorky/výstup: pružinové svorky
Maximální průřez připojovacího kabelu	1 - 3 kabel (4 resp. 5 x 16 mm²)
Výstupní svorky	max. 2,5 mm²
Data svodiče přepětí DEHNcord L 3P 275 SO LTG
SPD podle EN 61643-11 / ... IEC 61643-11	typ 2/třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz) V (50/60 Hz)
Maximální provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. impulzní proud (8/20 µs) (I_max )	10 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm², délka 60 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-2
Místo nasazení	Innenraum, Sicherungskästen / Kabelübergangskasten für Masteinbau
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA
Rozšířená technická data:	---------------------------------
- Kombinovaný impulz (U_OC )	10 kV

Produkt 900443 byl přidán na seznam.

K seznamu

Produkt 900443 byl přidán do nákupního košíku.

K nákupnímu košíku

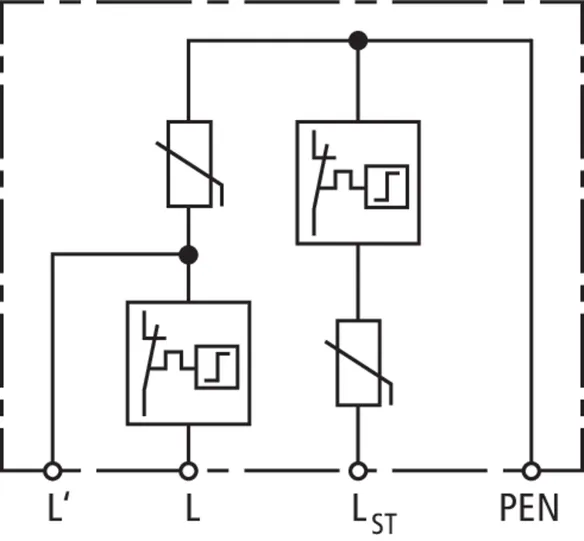

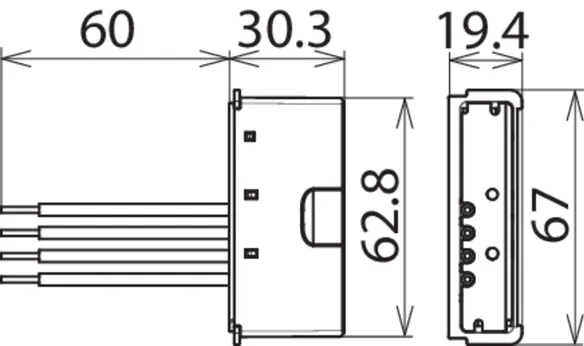

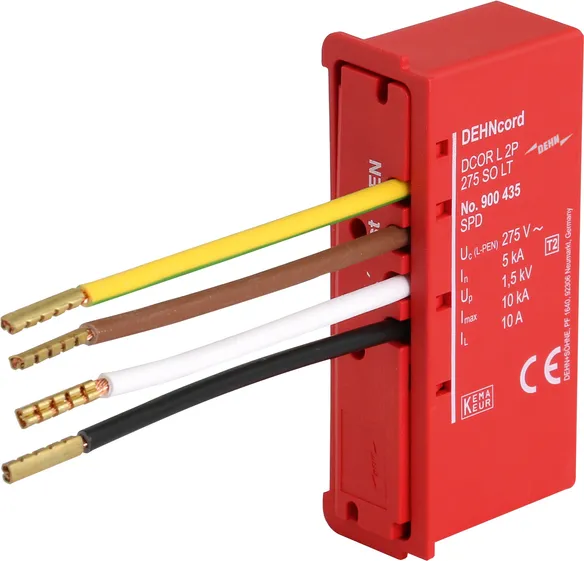

DEHNcord L 2P 275 SO LT

Dvoupólový svodič přepětí pro sítě TNC; kompaktní rozměry. S funkcí vypnutí výkonového proudového okruhu v případě poruchy a s ochranou řídící fáze.

1 Produkt

Obj. č. 900435 DCOR L 2P 275 SO LT

GTIN 4013364292963, Číslo celního sazebníku (EU): 85363030, Váha brutto: 70.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNcord L 2P 275 SO LT
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
pro instalaci do kabelových skříní
s ochranou řídicí fáze
možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud: 20 kA
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P 275 SO LT
Obj. č.: 900435
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-PEN] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-PEN] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-PEN] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-PEN] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-PEN] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-PEN] při 1,5 kA (U_P )	≤ 0,85 kV
Doba odezvy [L-PEN] (t_A )	≤ 25 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-PEN] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-PEN] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm², délka 60 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory, pojistkové skříně, zapouzdřené stožárové skříně
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA
Doplňující zkoušky	---------------------------------
- Součtový impulzní proud (I_sum )	20 kA
Rozšířená technická data:	---------------------------------
Kombinovaný impulz (Uoc)	10 kV

Produkt 900435 byl přidán na seznam.

K seznamu

Produkt 900435 byl přidán do nákupního košíku.

K nákupnímu košíku

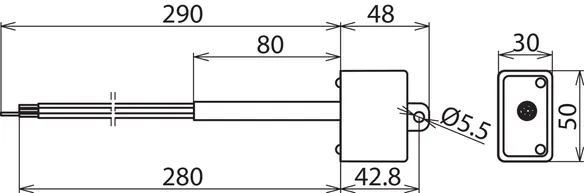

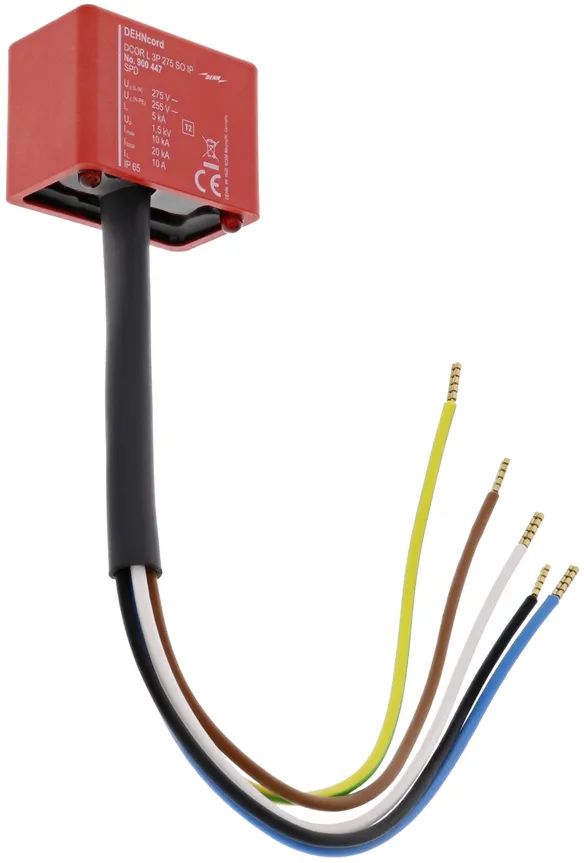

DEHNcord L 3P 275 SO IP

Třípólový svodič přepětí vhodný pro všechny elektroinstalační systémy; kompaktní rozměry. Krytí IP 65. S funkcí vypnutí výkonového proudového okruhu v případě poruchy a s ochranou řídící fáze.

1 Produkt

Obj. č. 900447 DCOR L 3P 275 SO IP

GTIN 4013364282216, Číslo celního sazebníku (EU): 85363030, Váha brutto: 146.60 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNcord L 3P 275 SO IP
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
s vodiči pro montáž ve venkovním prostředí (krytí IP65)
např. do kabelových skříní.
S ochranou řídicí fáze
možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí a řídicí fázi
s upevňovacím třmenem
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud (8/20): 20 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 3P 275 SO IP
Obj. č.: 900447
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vedení	1,5 mm², délka cca 230 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Stupeň krytí v nainstalovaném stavu	IP 65
Rozšířená technická data:	---------------------------------
Kombinovaný impulz (Uoc)	10 kV

Produkt 900447 byl přidán na seznam.

K seznamu

Produkt 900447 byl přidán do nákupního košíku.

K nákupnímu košíku

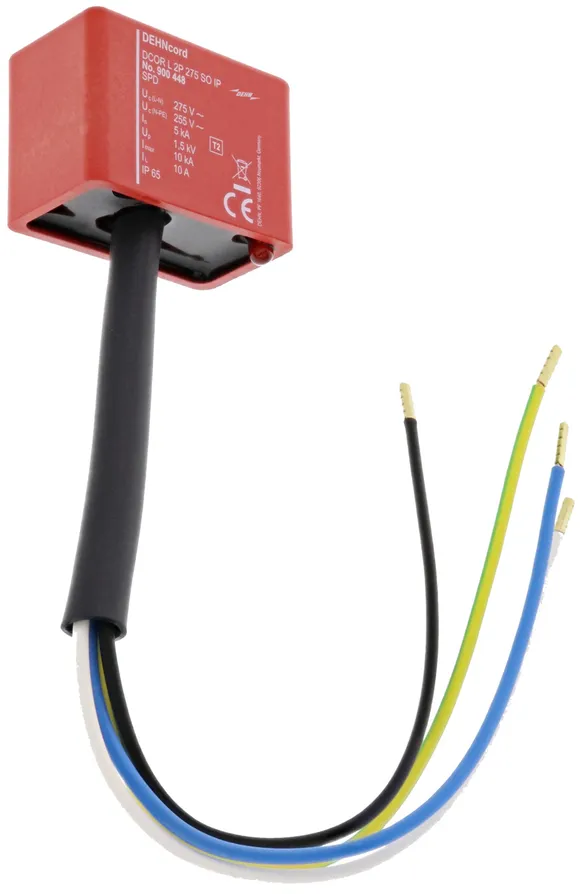

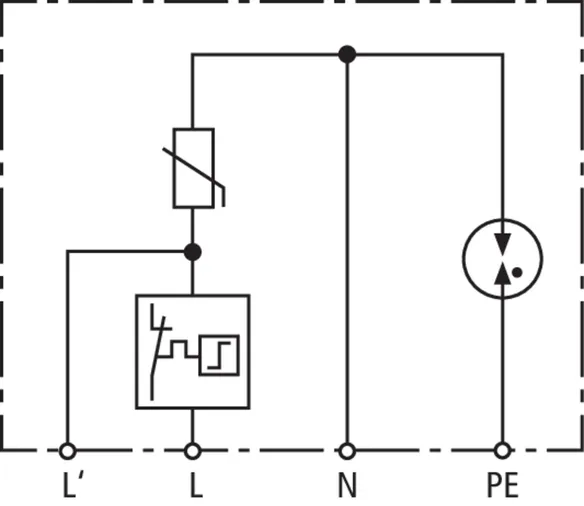

DEHNcord L 2P 275 SO IP

Dvoupólový svodič přepětí vhodný pro všechny elektroinstalační systémy; kompaktní rozměry. Krytí IP 65. S funkcí vypnutí v případě poruchy.

1 Produkt

Obj. č. 900448 DCOR L 2P 275 SO IP

GTIN 4013364293007, Číslo celního sazebníku (EU): 85363030, Váha brutto: 139.90 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNcord L 2P 275 SO IP
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
s vodiči pro montáž ve venkovním prostředí (krytí IP65)
např. do kabelových skříní.
Možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí
s upevňovacím třmenem
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud (8/20): 20 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P 275 SO IP
Obj. č.: 900448
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vedení	1,5 mm², délka cca 230 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Stupeň krytí v nainstalovaném stavu	IP 65
Doplňující zkoušky	---------------------------------
- Součtový impulzní proud (I_sum )	20 kA
Rozšířená technická data:	---------------------------------
Kombinovaný impulz (Uoc)	10 kV

Produkt 900448 byl přidán na seznam.

K seznamu

Produkt 900448 byl přidán do nákupního košíku.

K nákupnímu košíku

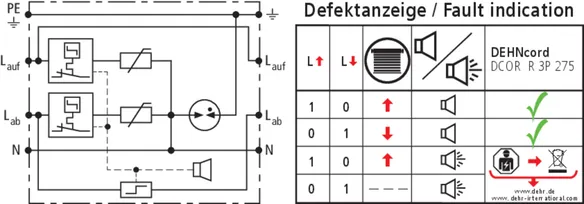

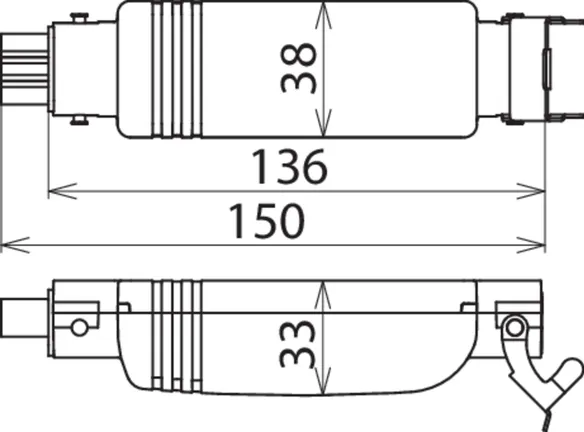

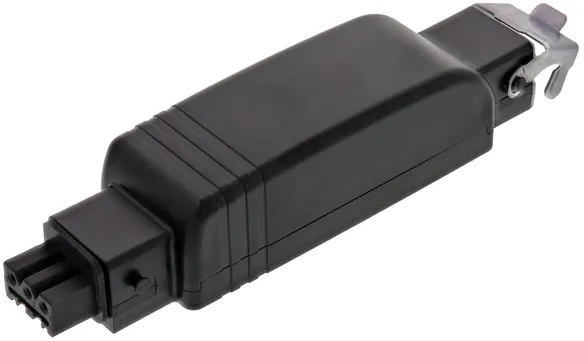

DEHNcord R 3P

Svodič přepětí pro elektrické žaluzie; kompaktní rozměry.

1 Produkt

Obj. č. 900449 DCOR R 3P 275

GTIN 4013364320031, Číslo celního sazebníku (EU): 85363030, Váha brutto: 151.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNcord R 3P 275
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
s vodiči pro montáž ve venkovním prostředí (krytí IP54)
pro ochranu slunečních žaluzií resp. vnějších rolet
přerušení výkonového obvodu
pro stažení žaluzií v případě poruchy
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud (8/20) [L+N-PE]: 20 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana AC: 10 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR R 3P 275
Obj. č.: 900449
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	2,5 kA
Max. svodový proud (8/20 µs) (I_max )	5 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Připojovací konektor	Hirschmann STAK 3/STAS 3

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý provozní proud AC (I_L )	10 A
Jmenovitý impulzní proud (8/20 µs) (I_n )	2,5 kA
Max. svodový proud (8/20 µs) (I_max )	5 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	15 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Akustická signalizace poruchy	ano
Přerušení obvodu v případě poruchy	ano pro provoz směrem dolů
Počet vstupů	1
Připojovací konektor	Hirschmann STAK 3/STAS 3
Rozsah provozních teplot (T_U )	-20 °C ... +70 °C
Stupeň krytí v nainstalovaném stavu	IP 54

Produkt 900449 byl přidán na seznam.

K seznamu

Produkt 900449 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNcord

Details

DEHNcord 3P TT 275 FM

Obj. č. 900439 DCOR 3P TT 275 FM

Pro stažení 900439.stp musíte být přihlášeni.

Pro stažení 900439.igs musíte být přihlášeni.

Pro stažení 900439.jt musíte být přihlášeni.

Pro stažení 900439.dwg musíte být přihlášeni.

Pro stažení 900439m_D.dxf musíte být přihlášeni.

Pro stažení 900439_eplan.zip musíte být přihlášeni.

Pro stažení DEHN.900439.wspak musíte být přihlášeni.

Produkt 900439 byl přidán na seznam.

Produkt 900439 byl přidán do nákupního košíku.

DEHNcord 1P 275 D FM

Obj. č. 900438 DCOR 1P 275 D FM

Pro stažení 900439.stp musíte být přihlášeni.

Pro stažení 900439.igs musíte být přihlášeni.

Pro stažení 900439.jt musíte být přihlášeni.

Pro stažení 900439.dwg musíte být přihlášeni.

Pro stažení 900439m_D.dxf musíte být přihlášeni.

Pro stažení 900439_eplan.zip musíte být přihlášeni.

Pro stažení DEHN.900439.wspak musíte být přihlášeni.

Produkt 900438 byl přidán na seznam.

Produkt 900438 byl přidán do nákupního košíku.

DEHNcord L 2P

Obj. č. 900430 DCOR L 2P 275

Pro stažení 900430.stp musíte být přihlášeni.

Pro stažení 900430.igs musíte být přihlášeni.

Pro stažení 900430.jt musíte být přihlášeni.

Pro stažení 900430.dwg musíte být přihlášeni.

Pro stažení 900430m.dxf musíte být přihlášeni.

Pro stažení DEHN.900430.edz musíte být přihlášeni.

Pro stažení DEHN.900430.wspak musíte být přihlášeni.

Produkt 900430 byl přidán na seznam.

Produkt 900430 byl přidán do nákupního košíku.

Obj. č. 900432 DCOR L 2P 320

Pro stažení 900430.stp musíte být přihlášeni.

Pro stažení 900430.igs musíte být přihlášeni.

Pro stažení 900430.jt musíte být přihlášeni.

Pro stažení 900430.dwg musíte být přihlášeni.

Pro stažení 900430m.dxf musíte být přihlášeni.

Pro stažení DEHN.900432.edz musíte být přihlášeni.

Pro stažení DEHN.900432.wspak musíte být přihlášeni.

Produkt 900432 byl přidán na seznam.

Produkt 900432 byl přidán do nákupního košíku.

DEHNcord L 1P

Obj. č. 900431 DCOR L 1P 275

Pro stažení 900431.stp musíte být přihlášeni.

Pro stažení 900431.igs musíte být přihlášeni.

Pro stažení 900431.jt musíte být přihlášeni.

Pro stažení 900431.dwg musíte být přihlášeni.

Pro stažení 900431m.dxf musíte být přihlášeni.

Pro stažení DEHN.900431.edz musíte být přihlášeni.

Pro stažení DEHN.900431.wspak musíte být přihlášeni.

Produkt 900431 byl přidán na seznam.

Produkt 900431 byl přidán do nákupního košíku.

Obj. č. 900433 DCOR L 1P 320

Pro stažení 900431.stp musíte být přihlášeni.

Pro stažení 900431.igs musíte být přihlášeni.

Pro stažení 900431.jt musíte být přihlášeni.

Pro stažení 900431.dwg musíte být přihlášeni.

Pro stažení 900431m.dxf musíte být přihlášeni.

Pro stažení DEHN.900433.edz musíte být přihlášeni.

Pro stažení DEHN.900433.wspak musíte být přihlášeni.

Produkt 900433 byl přidán na seznam.

Produkt 900433 byl přidán do nákupního košíku.

DEHNcord L 2P SN1864

Obj. č. 999906 DCOR L 2P SN1864

Pro stažení 999906.stp musíte být přihlášeni.

Pro stažení 999906.igs musíte být přihlášeni.

Pro stažení 999906.jt musíte být přihlášeni.

Pro stažení 999906.dwg musíte být přihlášeni.

Pro stažení 999906m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.999906.edz musíte být přihlášeni.

Pro stažení DEHN.999906.wspak musíte být přihlášeni.

Produkt 999906 byl přidán na seznam.

Produkt 999906 byl přidán do nákupního košíku.

DEHNcord L 2P SN1860

Obj. č. 999937 DCOR L 2P SN1860

Pro stažení 999937.stp musíte být přihlášeni.
