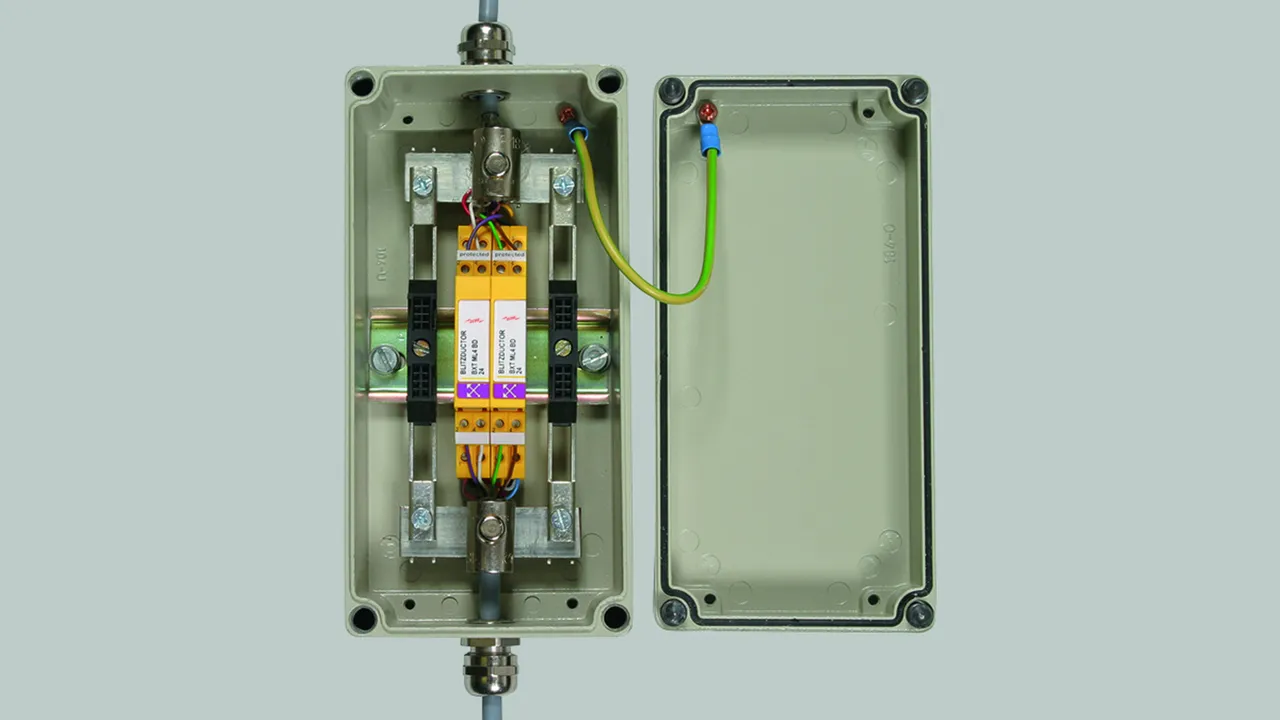

Připojení stínění k montážní liště

Zkouška bleskovým proudem až 5 kA (10/350 µs)
Provedení z nerezavějící oceli
Trvalé propojení stínění prostřednictvím pružinových svorek

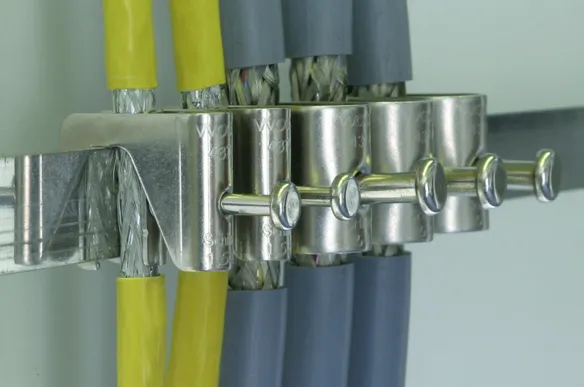

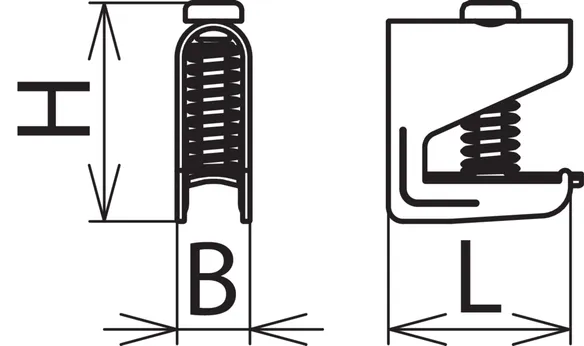

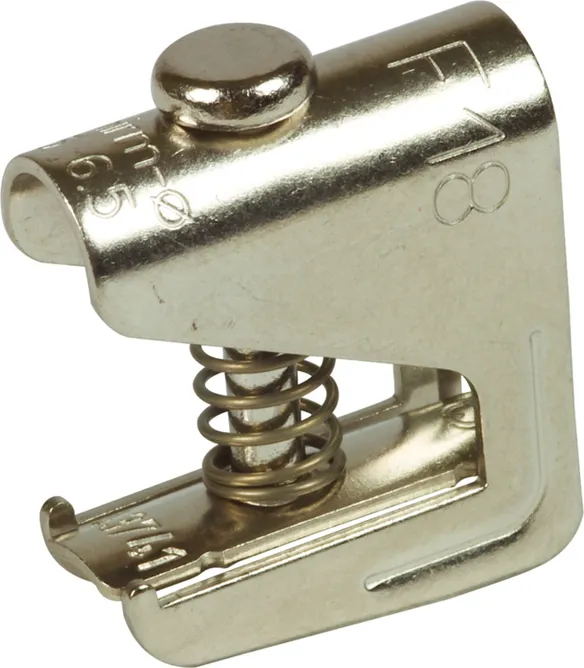

Svorky pro připojení stínění

Svorky pro připojení stínění slouží k uzemnění stínění kabelů přes sběrnou lištu (18 x 3). Jsou určeny pro vyrovnání potenciálů při působení blesku. Svorky je možno instalovat i dodatečně bez přerušení stínění vodičů - montáž bez použití nářadí.

2 Produkty

Obj. č. 919010 SAK 6.5 SN MS

GTIN 4013364071612, Číslo celního sazebníku (EU): 85369095, Váha brutto: 13.00 g, Balící jednotka: 10.00 ks

Vyobrazení

Otevřít PDF

Další informace

Výrobek: DEHN
Typ: SAK 6.5 SN MS
Obj. č.: 919010
nebo rovnocenný.

Technické informace

Schopnost vést bleskový proud (10/350 µs)	5 kA
Rozsah svorky (prům.)	1,5 - 6,5 mm
Materiál	poniklovaná mosaz
Montáž na	SN 18X3 CU 1000
Rozměry (š x d x v)	10 x 25 x 40 mm

Produkt 919010 byl přidán na seznam.

K seznamu

Produkt 919010 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 919011 SAK 11 SN MS

GTIN 4013364071605, Číslo celního sazebníku (EU): 85369095, Váha brutto: 27.70 g, Balící jednotka: 10.00 ks

Vyobrazení

Otevřít PDF

Další informace

Výrobek: DEHN
Typ: SAK 11 SN MS
Obj. č.: 919011
nebo rovnocenný.

Technické informace

Schopnost vést bleskový proud (10/350 µs)	5 kA
Rozsah svorky (prům.)	5 - 11 mm
Materiál	poniklovaná mosaz
Montáž na	SN 18X3 CU 1000
Rozměry (š x d x v)	17 x 25 x 47 mm

Produkt 919011 byl přidán na seznam.

K seznamu

Produkt 919011 byl přidán do nákupního košíku.

K nákupnímu košíku

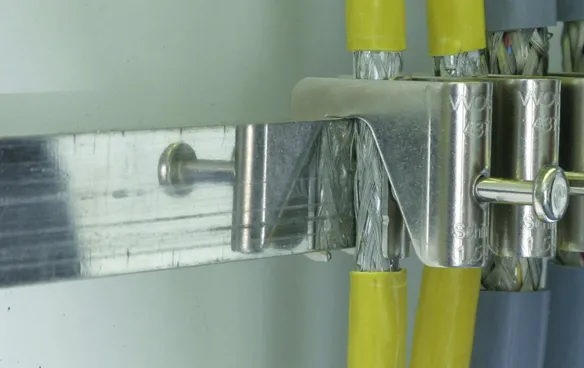

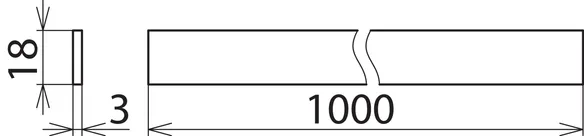

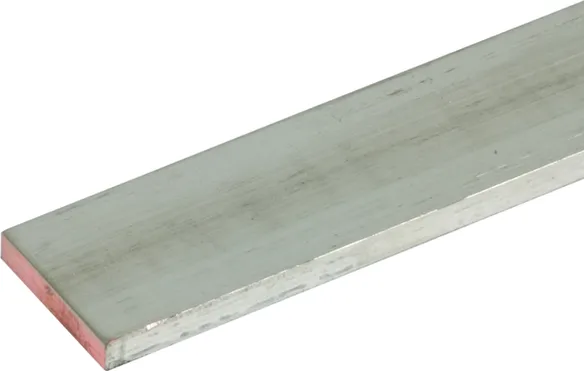

Sběrná lišta

Sběrná lišta pro uchycení svorek pro připojení stínění. Lišta je přizpůsobena k montáži do držáků SH.

1 Produkt

Obj. č. 919016 SN 18X3 CU 1000

GTIN 4013364071551, Číslo celního sazebníku (EU): 74072900, Váha brutto: 479.19 g, Balící jednotka: 1.00 ks

Vyobrazení

Otevřít PDF

Další informace

Výrobek: DEHN
Typ: SN 18X3 CU 1000
Obj. č.: 919016
nebo rovnocenný.

Technické informace

Materiál	pocínovaná měď
Montáž na	držák na lištu
Rozměry (š x d x v)	18 x 1000 x 3 mm

Produkt 919016 byl přidán na seznam.

K seznamu

Produkt 919016 byl přidán do nákupního košíku.

K nákupnímu košíku

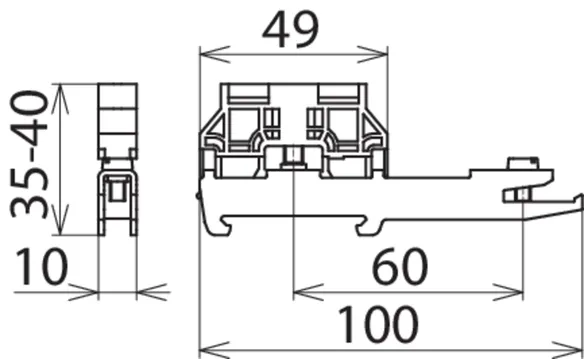

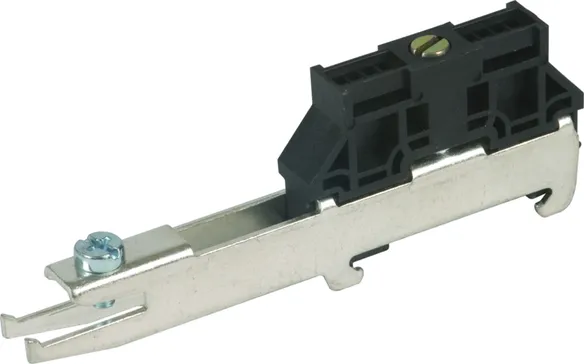

Jednostranný držák sběrné lišty

Držák sběrné lišty pro přímé uchycení na lištu TS 35. Slouží k nízkoimpedančnímu propojení stínění s montážní lištou přes sběrnou lištu.

1 Produkt

Obj. č. 919012 SH1 18X3 ST

GTIN 4013364071599, Číslo celního sazebníku (EU): 85389099, Váha brutto: 39.90 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Otevřít PDF

Další informace

Provedení: jednostranné

Výrobek: DEHN
Typ: SH1 18X3 ST
Obj. č.: 919012
nebo rovnocenný.

Technické informace

Provedení	jednostranné
Materiál	pocínovaná ocel
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715

Produkt 919012 byl přidán na seznam.

K seznamu

Produkt 919012 byl přidán do nákupního košíku.

K nákupnímu košíku

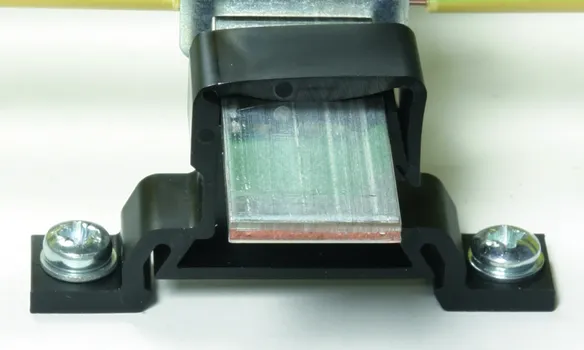

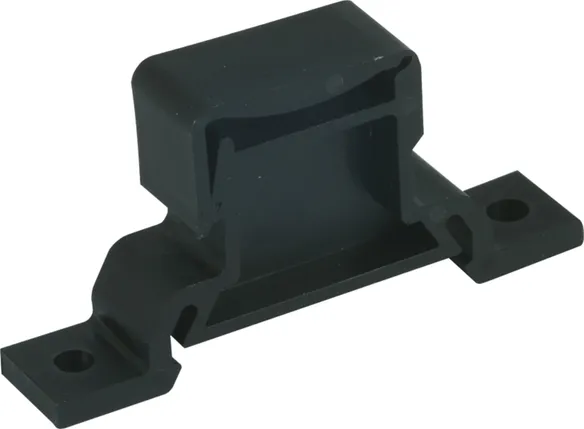

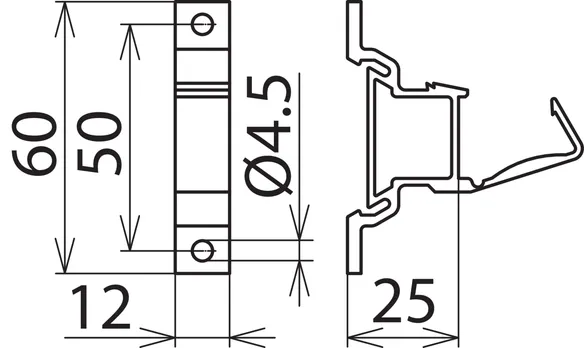

Izolovaný držák sběrnice

Držák sběrnice zajistí izolované uchycení buď na instalační lištu TS 35 nebo přímo na stěnu prostřednictvím šroubů.

1 Produkt

Obj. č. 919014 SH 18X3 K

GTIN 4013364071575, Číslo celního sazebníku (EU): 39269097, Váha brutto: 5.30 g, Balící jednotka: 10.00 ks

Vyobrazení

Otevřít PDF

Další informace

Výrobek: DEHN
Typ: SH 18X3 K
Obj. č.: 919014
nebo rovnocenný.

Technické informace

Materiál	umělá hmota
Barva	černá
Montáž na	lištu nebo montážní desku

Produkt 919014 byl přidán na seznam.

K seznamu

Produkt 919014 byl přidán do nákupního košíku.

K nákupnímu košíku

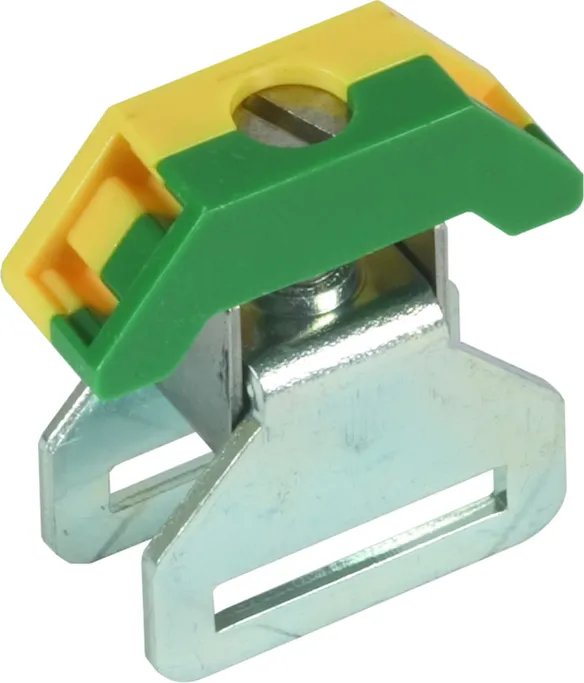

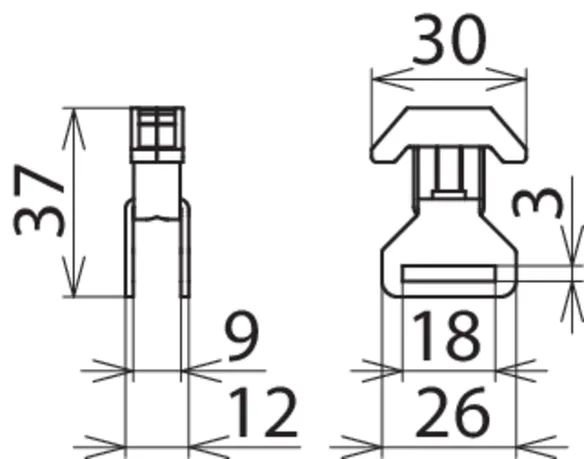

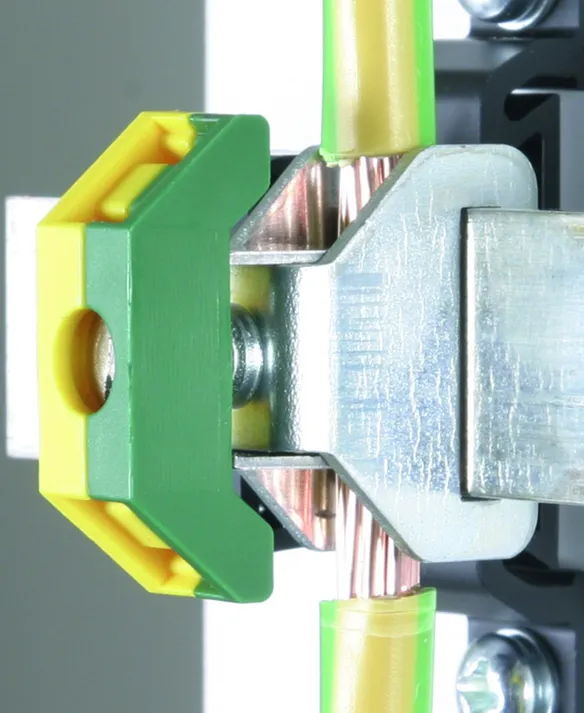

Připojovací svorka

Svorka je přizpůsobena k montáži na sběrnou lištu pro nepřímé uzemnění stínění kabelu.

1 Produkt

Obj. č. 919015 AK 35 SN 18X3 GG

GTIN 4013364071568, Číslo celního sazebníku (EU): 85369095, Váha brutto: 15.40 g, Balící jednotka: 1.00 ks

Vyobrazení

Otevřít PDF

Další informace

Výrobek: DEHN
Typ: AK 35 SN 18X3 GG
Obj. č.: 919015
nebo rovnocenný.

Technické informace

Průřez připojovacích vodičů	35 mm²
Montáž na	sběrnice
