BLITZDUCTOR XTU - moduly svodičů přepětí s RFID-LifeCheck

Kombinovaný svodič bleskových proudů/svodič přepětí
  • nejvyšší svodový výkon pro symetrická datová rozhraní
  • Schopnost svádět bleskové proudy až 10 kA (10/350 µs)
  • Instalace na rozhraní zón ochrany před bleskem LPZ 0A – 2 a vyšších
Technologie actiVsense
  • Automaticky rozpozná nosné provozní napětí signálu v rozsahu 0 až 180 V
  • Ochrannou úroveň nastaví optimálně k superponovanému signálu
  • Vzhledem k optimální ochranné úrovni umožňuje ochranu koncových zařízení
  • Pomocí jednoho svodiče je možno chránit dvě rozdílná datová rozhraní
Integrovaná monitorovací jednotka RFID-LifeCheck
  • Umožňuje kontrolu svodičů za provozu
  • Rozezná přetížení svodiče
  • Preventivní výměnou svodiče je zajištěna vysoká spolehlivost chráněných obvodů
Svodič je rozdělen na ochranný modul a základní díl
  • Instalace na montážní lištu TS 35
  • Umožňuje jednoduchou výměnu ochranného modulu
  • Pro zajištění spolehlivého provozu jsou svodiče testovány vibrací a otřesem
  • K dispozici jsou dva univerzální základní díly s nebo bez rozpojení signálu

Details

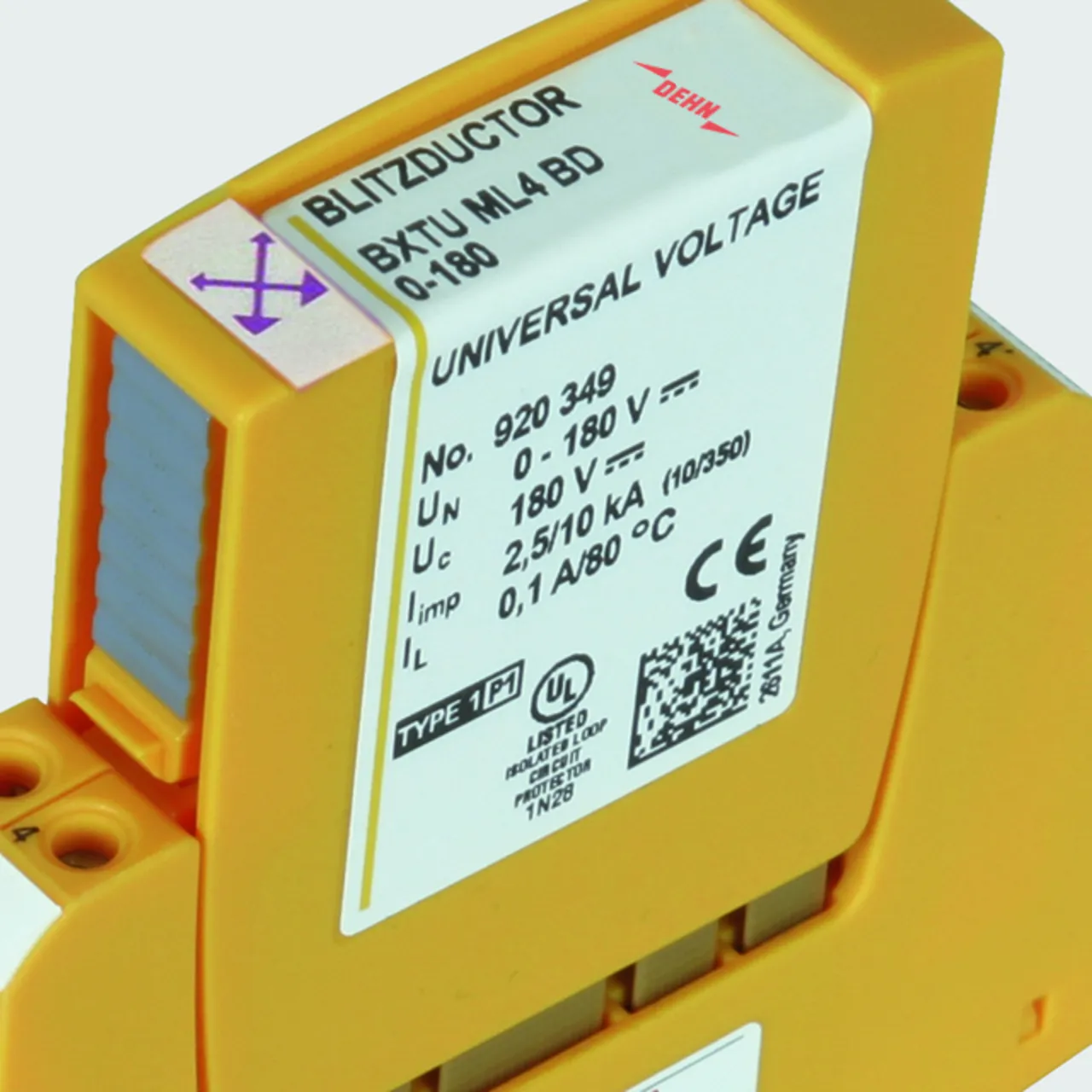

Integrovaný modul LifeCheck pro rychlou kontrolu přetížení svodiče zajišťuje vysokou spolehlivost chráněných obvodů.
lorem ipsum

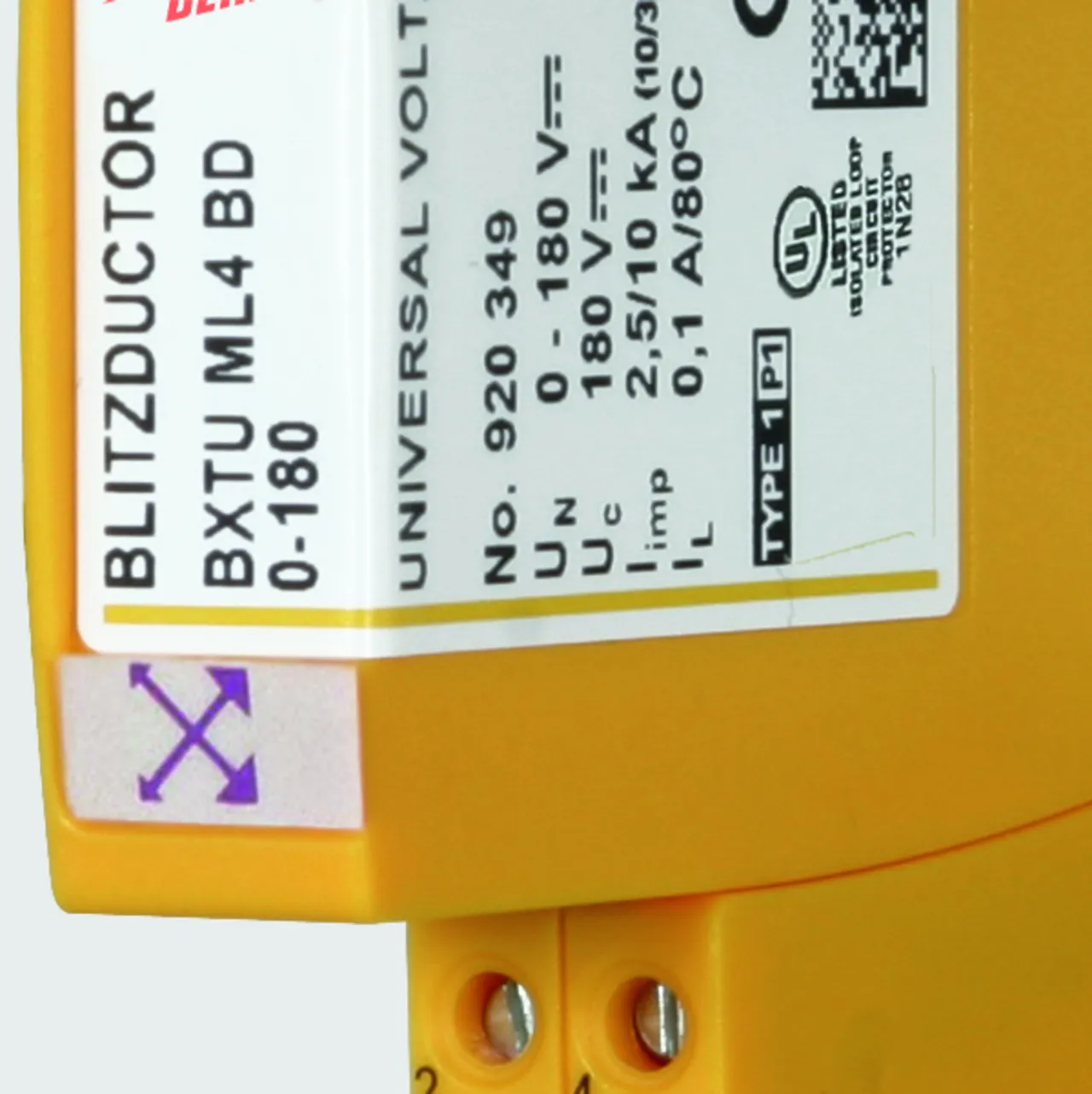

Optimálně nastavená ochranná úroveň s integrovanou technologií actiVsense pro ochranu koncových zařízení.
lorem ipsum

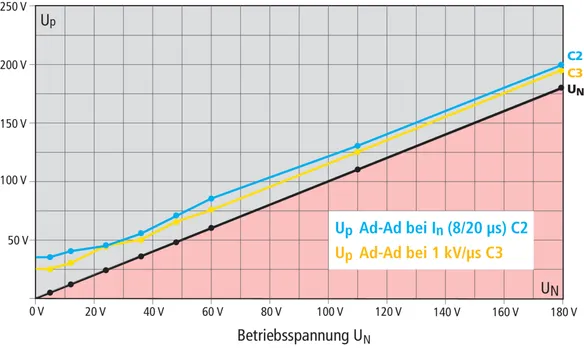

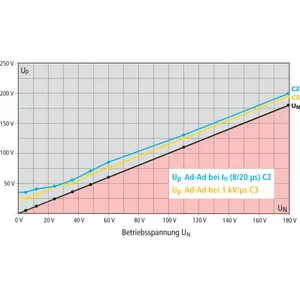

Graf ochranné úrovně BXTU
lorem ipsum

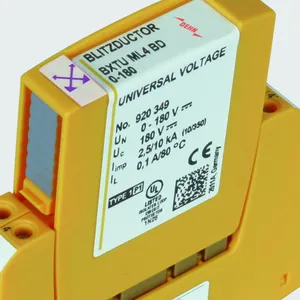

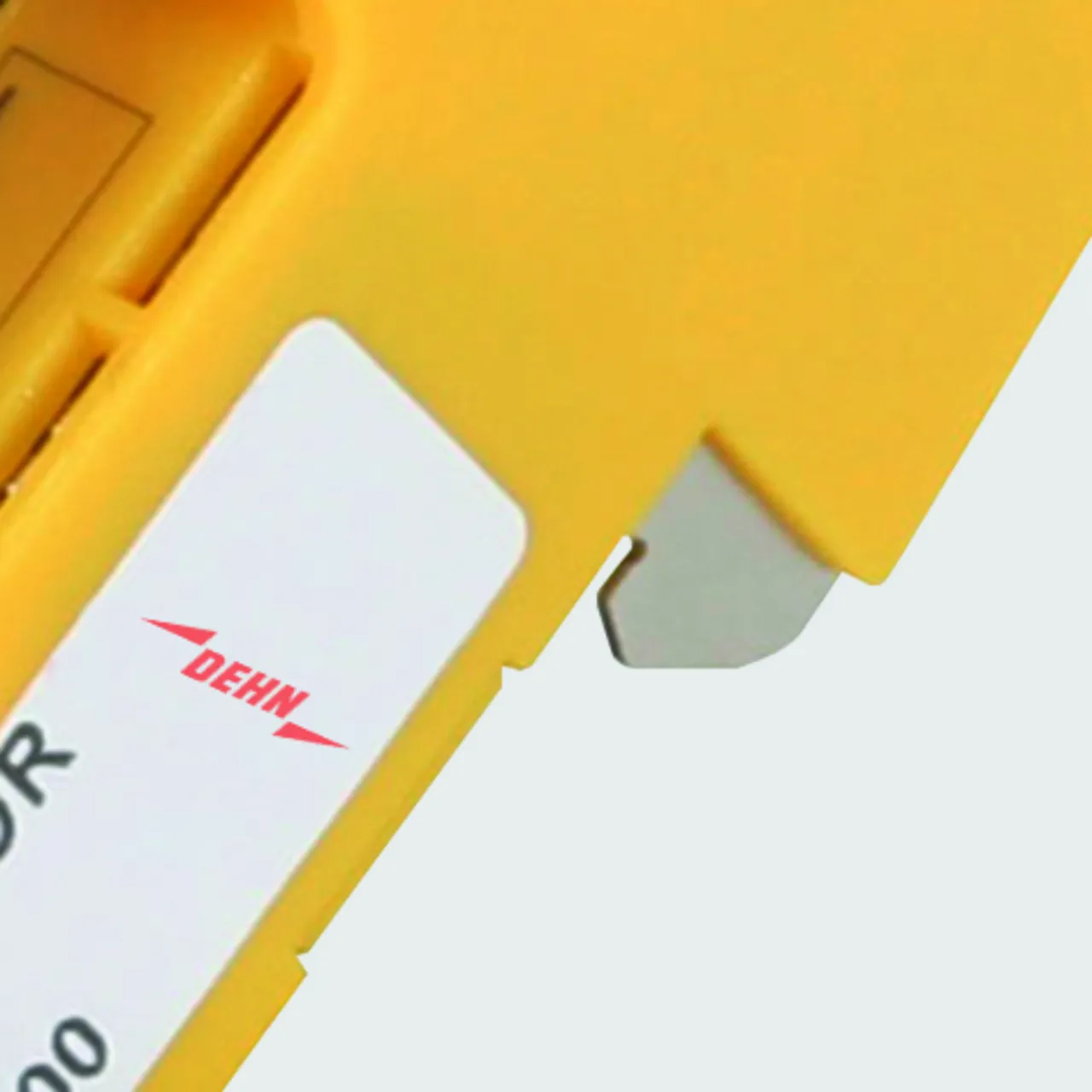

Dvoudílný svodič složený ze základního dílu a ochranného modulu s bezpečnou aretací, odolnou vůči vibracím a rázům.
lorem ipsum

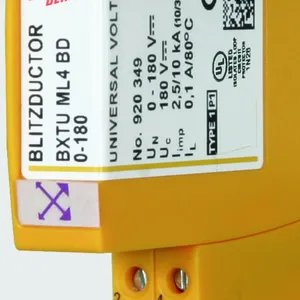

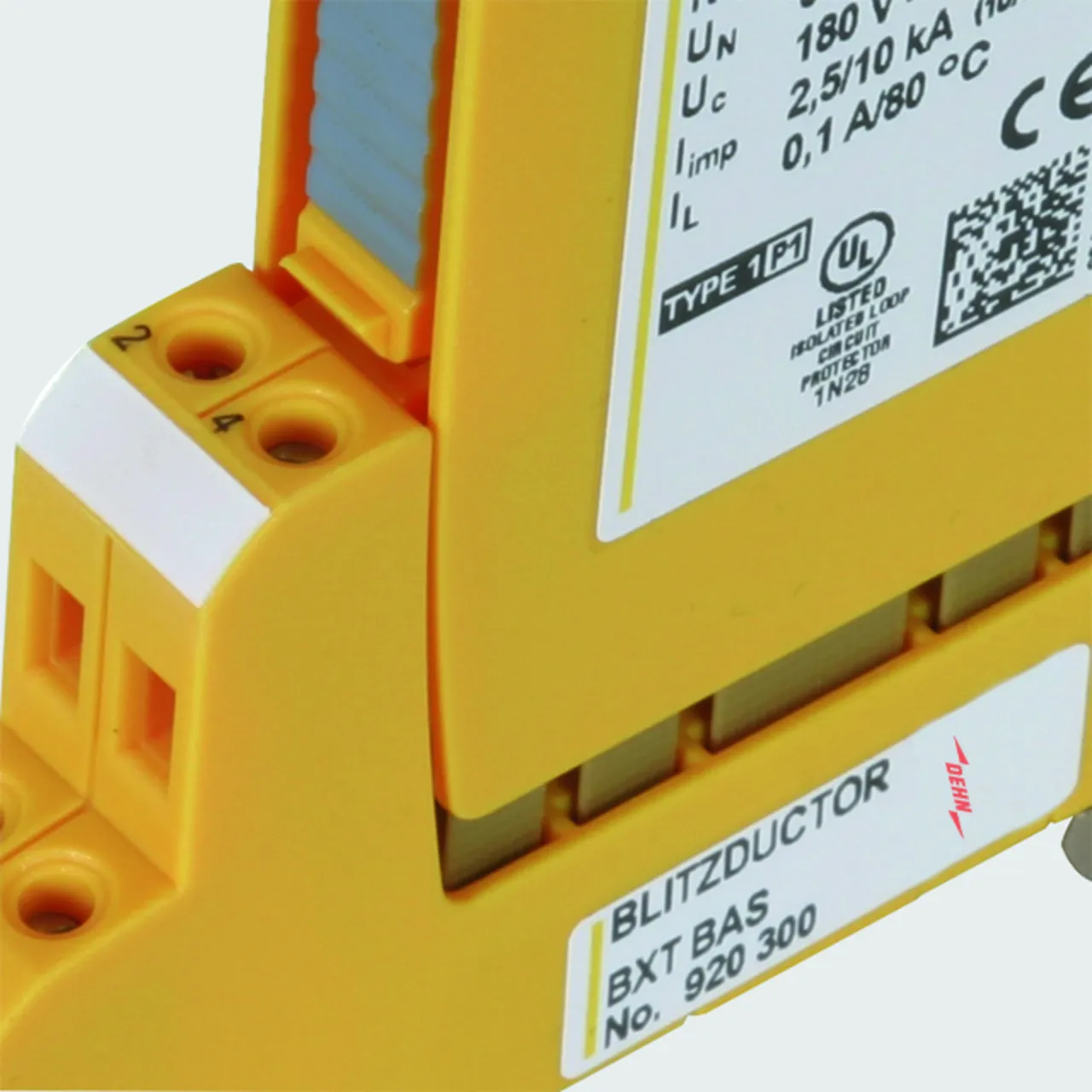

Montáž na instalační lištu TS 35, základní díl má integrovaný uzemňovací kontakt.
lorem ipsum

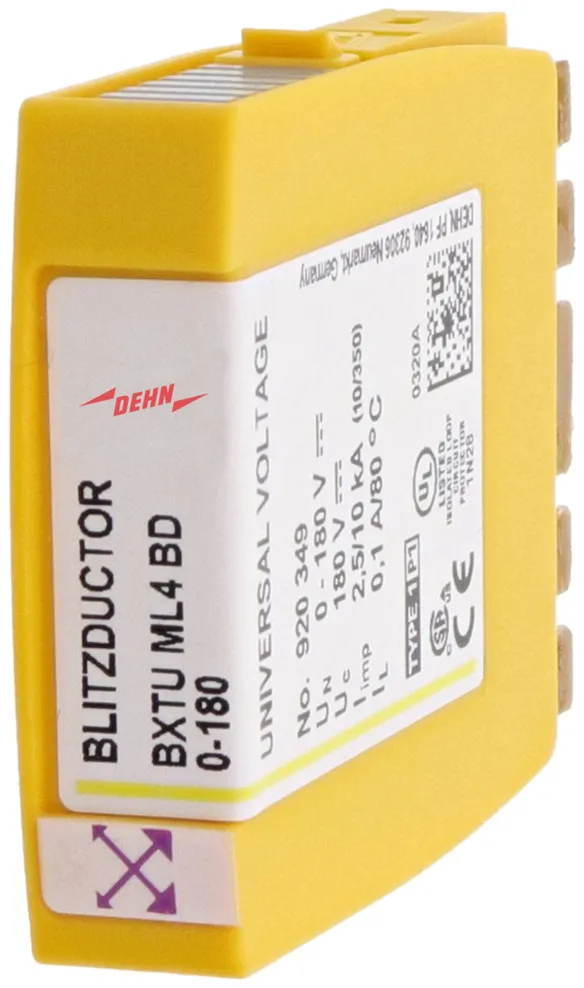

BXTU ML4 BD 0-180

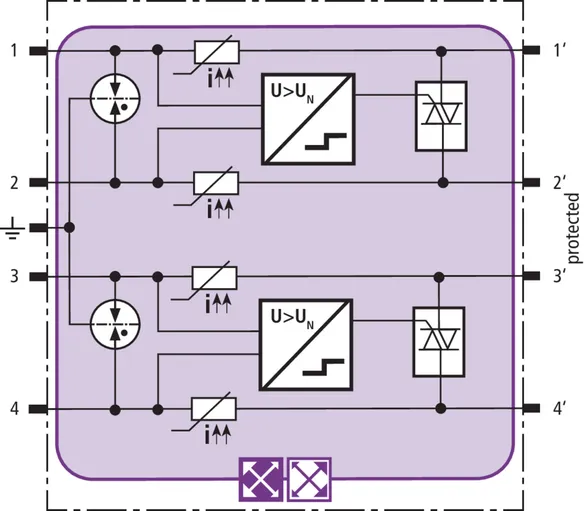

Prostorově úsporný modul kombinovaného svodiče s technologií actiVsense a čipem RFID-LifeCheck chrání 2 páry žil symetrických rozhraní s galvanickým oddělením. Vedení mohou mít stejné nebo rozdílné provozní napětí. Svodič automaticky rozpozná nosné provozní napětí signálu a nastaví podle něj optimální ochrannou úroveň.

1 Produkt

Obj. č. 920349 BXTU ML4 BD 0-180

GTIN 4013364126404, Číslo celního sazebníku (EU): 85363010, Váha brutto: 32.30 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Modul kombinovaného svodiče přepětí BLITZDUCTOR XTU BXTU ML4 BD 0-180
Kombinovaný ochranný modul svodiče přepětí – třída svodiče typ 1/P1 s technologií actiVsense
pro automatické rozpoznání provozního napětí
a optimální nastavení ochranné úrovně; zkoušený podle EN 61643-21
a energeticky zkoordinovaný podle IEC 61643-22 pro ochranu dvou párů žil
pro symetrická rozhraní s galvanickým oddělením.
S integrovanou technologií RFID-LifeCheck pro bezdotykovou kontrolu svodičů.
Pro zasunutí do základního dílu BXT BAS/BSP BAS 4.
Frekvence provozního napětí: 0 - 400 Hz
Přípustné napětí superponovaného signálu: ≤ +/- 5 V
Jmenovitý proud při 80 °C (odpovídá max. zkratovému proudu): 100 mA
D1 bleskový proud (10/350 µs) celkový: 10 kA

Výrobek: DEHN
Typ: BXTU ML4 BD 0-180
Obj. č.: 920349
nebo rovnocenný.

Certifikáty



Technické informace

Třída svodiče M
Nejvyšší provozní napětí DC (UC ) 180 V
Přípustné napětí superponovaného signálu (USignal ) ≤ +/- 5 V
Mezní frekvence žíla-žíla (USignal, symetrická 100 ohmů) (fG ) 50 MHz
Jmenovitý proud při 80 °C (odpovídá max. zkratovému proudu) (IL ) 100 mA
D1 bleskový proud (10/350 µs) celkový (Iimp ) 10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (In ) 20 kA
Sériová impedance/žíla ≤ 10 ohmů; typicky 7,5 ohm
Certifikace CSA, UL 497B, SIL
*) Detaily viz.: www.dehn.de

Produkt 920349 byl přidán na seznam.

K seznamu

Produkt 920349 byl přidán do nákupního košíku.

K nákupnímu košíku

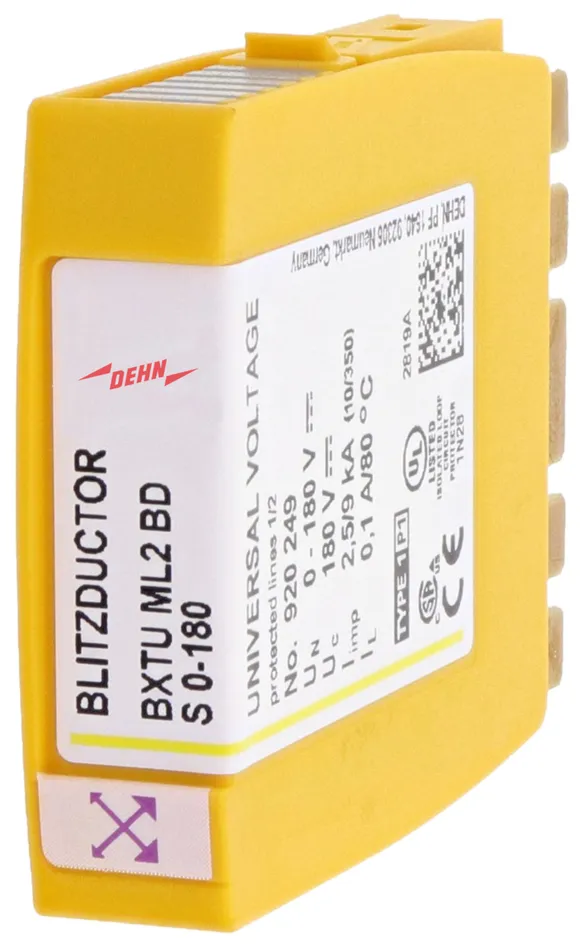

BXTU ML2 BD S 0-180

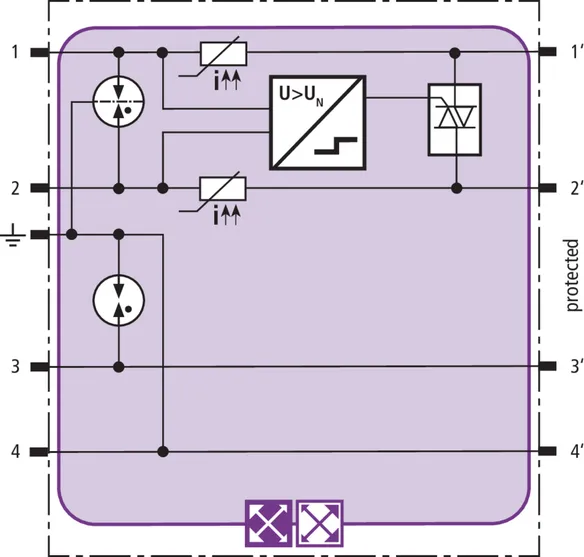

Prostorově úsporný modul kombinovaného svodiče s technologií actiVsense a čipem RFID-LifeCheck chrání 1 pár žil s možností volby přímého nebo nepřímého uzemnění stínění. Svodič automaticky rozpozná nosné provozní napětí signálu a nastaví podle něj optimální ochrannou úroveň.

1 Produkt

Obj. č. 920249 BXTU ML2 BD S 0-180

GTIN 4013364127845, Číslo celního sazebníku (EU): 85363010, Váha brutto: 29.60 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Modul kombinovaného svodiče přepětí BLITZDUCTOR XTU BXTU ML2 BD S 0-180
Kombinovaný ochranný modul svodiče přepětí – třída svodiče typ 1/P1
s technologií actiVsense pro automatické rozpoznání provozního napětí
a optimální nastavení ochranné úrovně; zkoušený podle EN 61643-21
a energeticky zkoordinovaný podle IEC 61643-22 pro ochranu jednoho páru žil
pro symetrická rozhraní s galvanickým oddělením,
s možností volby přímého nebo nepřímého uzemnění stínění.
S integrovanou technologií RFID-LifeCheck pro bezdotykovou kontrolu svodičů.
Pro zasunutí do základního dílu BXT BAS/BSP BAS 4.
Frekvence provozního napětí: 0 - 400 Hz
Přípustné napětí superponovaného signálu: ≤ +/- 5 V
Jmenovitý proud při 80 °C (odpovídá max. zkratovému proudu): 100 mA
D1 bleskový proud (10/350 µs) celkový: 9 kA

Výrobek: DEHN
Typ: BXTU ML2 BD S 0-180
Obj. č.: 920249
nebo rovnocenný.

Certifikáty



Technické informace

Třída svodiče M
Nejvyšší provozní napětí DC (UC ) 180 V
Přípustné napětí superponovaného signálu (USignal ) ≤ +/- 5 V
Mezní frekvence žíla-žíla (USignal, symetrická 100 ohmů) (fG ) 50 MHz
Jmenovitý proud při 80 °C (odpovídá max. zkratovému proudu) (IL ) 100 mA
D1 bleskový proud (10/350 µs) celkový (Iimp ) 9 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (In ) 20 kA
Sériová impedance/žíla ≤ 10 ohmů; typicky 7,5 ohm
Certifikace CSA, UL 497B, SIL
*) Detaily viz. : www.dehn.de
