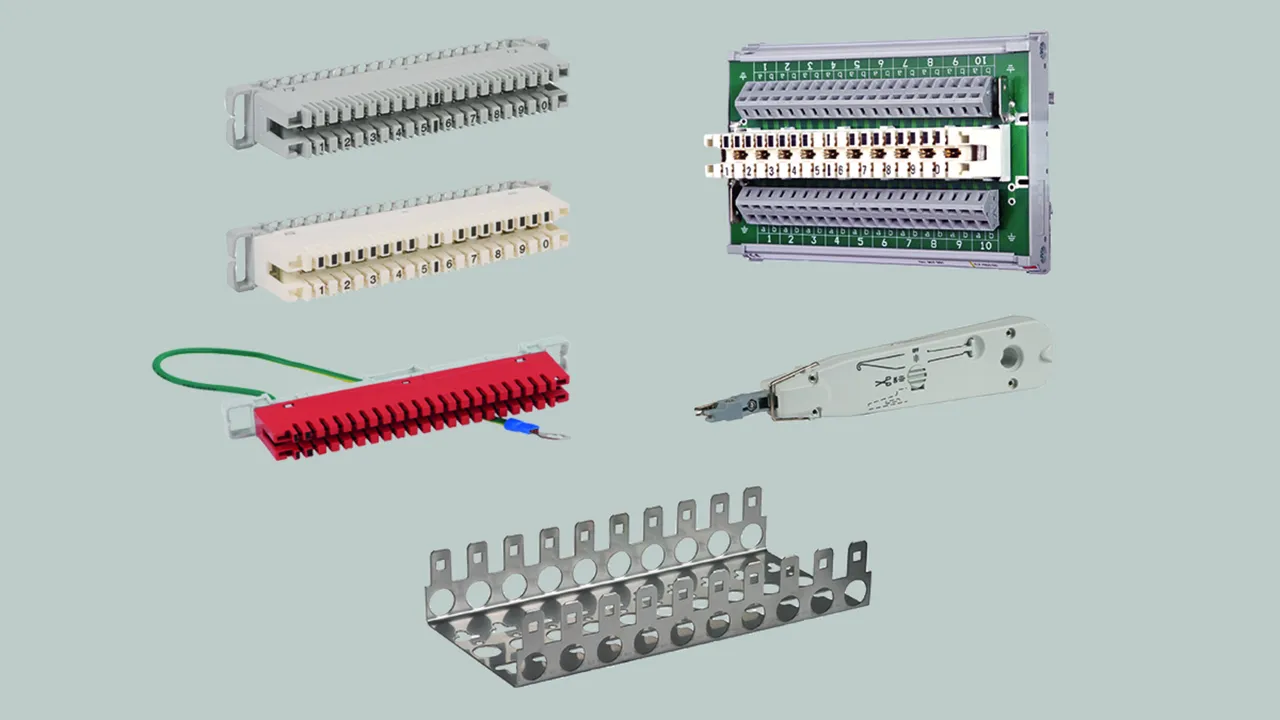

Příslušenství k systému LSA

Osvědčená metoda proříznutí izolace a připojení
Nože s ostřím pod úhlem 45° v rozpojovacích lištách zajišťují minimální změnu průřezu
Zvýšená stabilita vodičů
Zvýšená odolnost vůči korozi
Další příslušenství na dotaz

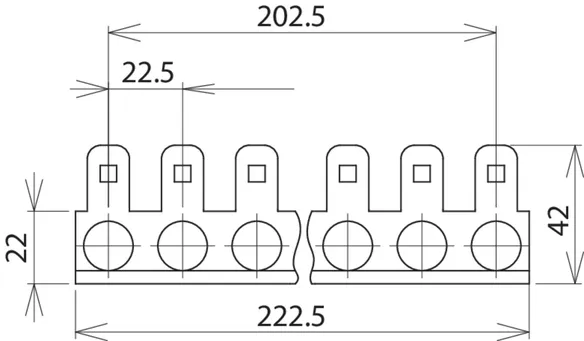

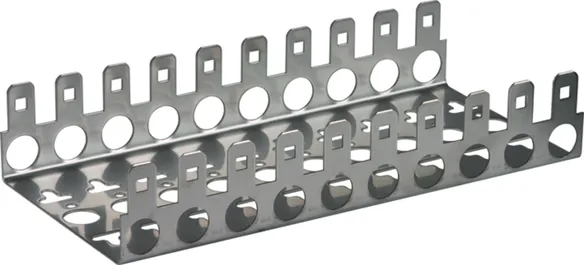

Montážní vana/profil

Montážní profil umožňuje uchytit až 10 svorkovnic LSA řady 2/10.
Celková šířka 104,5 mm.

1 Produkt

Obj. č. 907995 MB2 10 LSA

GTIN 4013364033528, Číslo celního sazebníku (EU): 85389099, Váha brutto: 228.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Otevřít PDF

Další informace

Výrobek: DEHN
Typ: MB2 10 LSA
Obj. č.: 907995
nebo rovnocenný.

Technické informace

Rozměr

223 x 105 x 42 mm

Produkt 907995 byl přidán na seznam.

K seznamu

Produkt 907995 byl přidán do nákupního košíku.

K nákupnímu košíku

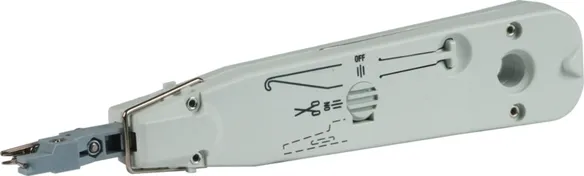

Montážní nástroj

Nástroj pro připojování vodičů ke svorkovnici LSA. Nástroj připojí vodič ke svorkovnici a zároveň jej zkrátí na požadovanou délku. Součástí nástroje je vytahovací háček a čepel.

1 Produkt

Obj. č. 907994 AW2 LSA

GTIN 4013364033511, Číslo celního sazebníku (EU): 82055980, Váha brutto: 105.20 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Výrobek: DEHN
Typ: AW2 LSA
Obj. č.: 907994
nebo rovnocenný.

Technické informace

Barva

bílá ○

Produkt 907994 byl přidán na seznam.

K seznamu

Produkt 907994 byl přidán do nákupního košíku.

K nákupnímu košíku

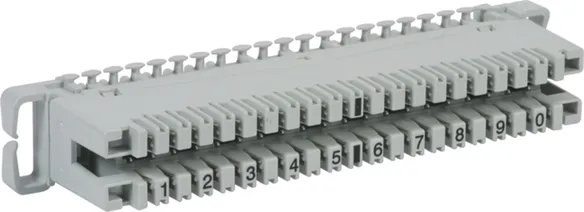

Připojovací svorkovnice

Systém LSA 2 umožňuje připojení až 10 párů žil. Připojení vedení bez možnosti rozpojení. Do svorkovnice je možno zasunout blok svodičů DPL 10 G3. Pouze pro paralelní připojení ochran.

1 Produkt

Obj. č. 907997 AL2 10DA LSA

GTIN 4013364033542, Číslo celního sazebníku (EU): 85369010, Váha brutto: 51.40 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Výrobek: DEHN
Typ: AL2 10DA LSA
Obj. č.: 907997
nebo rovnocenný.

Certifikáty

Technické informace

Zkušební normy	DIN 47608-1, -2
Průřez připojovacích vodičů jednožilových	0,40 - 0,80 mm
Průřez připojovacích vodičů s izolací	0,70 - 1,50 mm

Materiál těla přístroje	PBT
Zkušební normy	DIN 47608-1, -2
Průřez připojovacích vodičů jednožilových	0,40 - 0,80 mm
Průřez připojovacích vodičů s izolací	0,70 - 1,50 mm
Počet opakovaných připojení vodičů s průměrem ≤ 0,65 mm	> 50 x
Počet opakovaných připojení vodičů s průměrem 0,8 mm	≤ 50 x
Materiál kontaktu	speciální mosaz
Materiál povrchové vrstvy kontaktu	stříbrná
Protipožární ochrana	UL 94 V-0
Izolační odpor	5x 10.000 Mohmů
Průchozí odpor zářezové svorky	< 10 mohmů
Elektrická pevnost	2 kV/50 Hz

Produkt 907997 byl přidán na seznam.

K seznamu

Produkt 907997 byl přidán do nákupního košíku.

K nákupnímu košíku

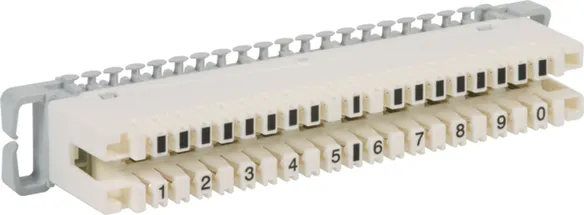

Rozpojovací svorkovnice

Systém LSA 2 umožňuje připojení až 10 párů žil. Do rozpojovacích kontaktů svorkovnice je možno zasunout svodiče řady DRL nebo DPL 10 G3.

1 Produkt

Obj. č. 907996 TL2 10DA LSA

GTIN 4013364033535, Číslo celního sazebníku (EU): 85369010, Váha brutto: 60.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Výrobek: DEHN
Typ: TL2 10DA LSA
Obj. č.: 907996
nebo rovnocenný.

Certifikáty

Technické informace

Zkušební normy	DIN 47608-1, -2
Certifikace	odpovídá DTAG TS 0272/96
Průřez připojovacích vodičů jednožilových	0,40 - 0,80 mm
Průřez připojovacích vodičů s izolací	0,70 - 1,50 mm

Materiál těla přístroje	PBT
Zkušební normy	DIN 47608-1, -2
Certifikace	odpovídá DTAG TS 0272/96
Průřez připojovacích vodičů jednožilových	0,40 - 0,80 mm
Průřez připojovacích vodičů s izolací	0,70 - 1,50 mm
Počet opakovaných připojení vodičů s průměrem ≤ 0,65 mm	> 50 x
Počet opakovaných připojení vodičů s průměrem 0,8 mm	≤ 50 x
Materiál kontaktu	speciální mosaz
Materiál povrchové vrstvy kontaktu	stříbrná
Protipožární ochrana	UL 94 V-0
Izolační odpor	5x 10.000 Mohmů
Průchozí odpor zářezové svorky	< 10 mohmů
Elektrická pevnost	2 kV/50 Hz

Produkt 907996 byl přidán na seznam.

K seznamu

Produkt 907996 byl přidán do nákupního košíku.

K nákupnímu košíku

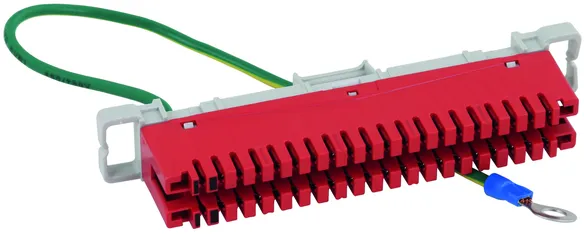

Uzemňovací svorkovnice

Systém LSA 2 pro připojení až 38 uzemňovacích nebo nevyužitých pracovních vodičů. Součástí je uzemňovací vodič s kabelovým okem M4.

1 Produkt

Obj. č. 907993 EL2 38EA LSA

GTIN 4013364048584, Číslo celního sazebníku (EU): 85369010, Váha brutto: 59.80 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Výrobek: DEHN
Typ: EL2 38EA LSA
Obj. č.: 907993
nebo rovnocenný.

Certifikáty

Technické informace

Uzemnění přes	uzemňovací vodič s kabelovým okem M4
Průřez připojovacích vodičů jednožilových	0,40 - 0,80 mm
Průřez připojovacích vodičů s izolací	0,70 - 1,50 mm
Barva	červená ●

Uzemnění přes	uzemňovací vodič s kabelovým okem M4
Průřez připojovacích vodičů jednožilových	0,40 - 0,80 mm
Průřez připojovacích vodičů s izolací	0,70 - 1,50 mm
Počet opakovaných připojení vodičů s průměrem ≤ 0,65 mm	> 50 x
Počet opakovaných připojení vodičů s průměrem 0,8 mm	≤ 50 x
Materiál kontaktu	speciální mosaz
Materiál povrchové vrstvy kontaktu	stříbrná
Protipožární ochrana	UL 94 VO
Izolační odpor	5x 10.000 Mohmů
Průchozí odpor zářezové svorky	< 10 mohmů
Elektrická pevnost	2 kV/50 Hz
Barva	červená ●

Produkt 907993 byl přidán na seznam.

K seznamu

Produkt 907993 byl přidán do nákupního košíku.

K nákupnímu košíku

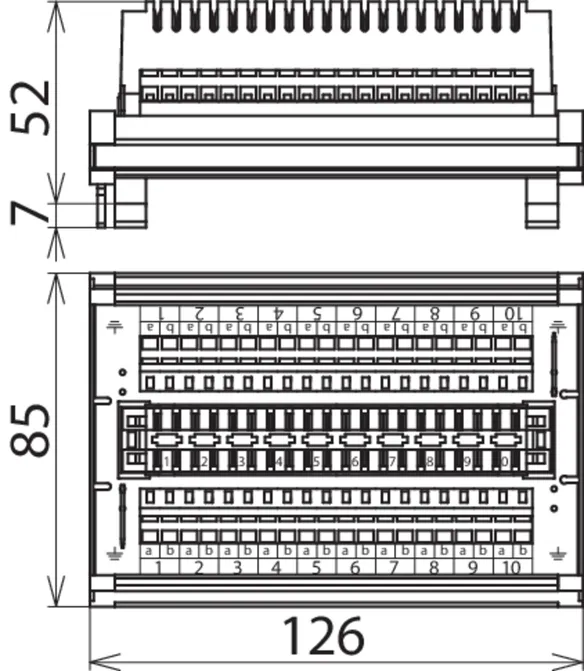

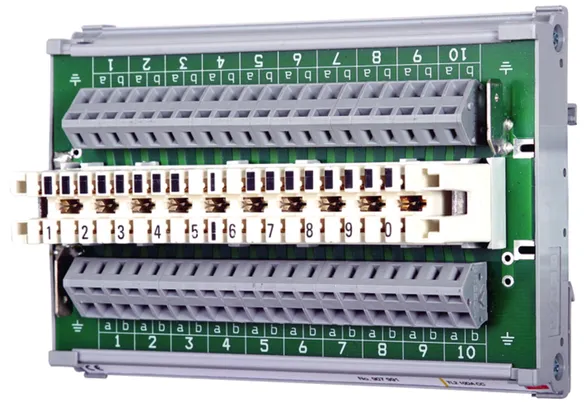

Propojovací/ranžírovací modul LSA

Ranžírovací modul pro instalaci modulů DEHNrapid a DPL je upraven k instalaci na montážní lištu. Modul je kompletně osazen rozpojovacími svorkovnicemi systému 2/10 a klecovými svorkami pro připojení žil s různými průměry.

1 Produkt

Obj. č. 907991 TL2 10DA CC

GTIN 4013364112988, Číslo celního sazebníku (EU): 85389099, Váha brutto: 213.20 g, Balící jednotka: 1.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Výrobek: DEHN
Typ: TL2 10DA CC
Obj. č.: 907991
nebo rovnocenný.

Certifikáty

Technické informace

Schopnost připojovacích prvků převést bleskový proud D1 (10/350) celkový (I_imp )	5 kA
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	pružinová nebo LSA svorka/pružinová nebo LSA svorka
Uzemnění přes	montážní lištu lištu/plochý konektor 6,3 mm
Průřez připojovacích vodičů jednožilových	0,40 - 0,80 mm
Průřez připojovacích vodičů s izolací	0,70 - 1,60 mm

Schopnost připojovacích prvků převést bleskový proud D1 (10/350) celkový (I_imp )	5 kA
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	pružinová nebo LSA svorka/pružinová nebo LSA svorka
Průřez jednožilových připojovacích vodičů pro pružinovou svorku	0,08 - 2,5 mm²
Průřez jemně slaněných připojovacích vodičů pro pružinovou svorku	0,08 - 2,5 mm²
Uzemnění přes	montážní lištu lištu/plochý konektor 6,3 mm
Materiál těla přístroje	PA/PBT
Průřez připojovacích vodičů jednožilových	0,40 - 0,80 mm
Průřez připojovacích vodičů s izolací	0,70 - 1,60 mm
Průchozí odpor zářezové svorky	< 10 mohmů
