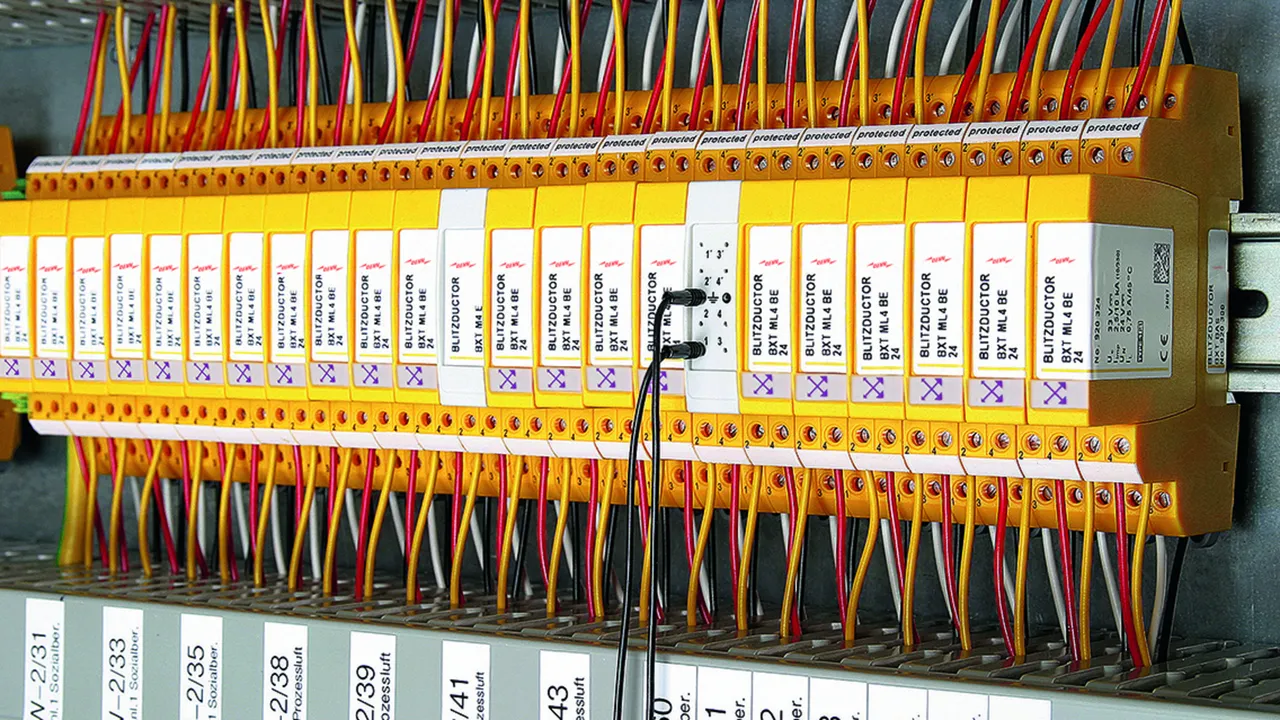

BLITZDUCTOR XT – moduly svodičů přepětí

Kombinovaný svodič bleskových proudů/svodič přepětí

Nejvyšší svodový výkon pro dvou-, tří- nebo čtyřpólová rozhraní
Schopnost svádět bleskové proudy až 10 kA (10/350 µs)
Nízká ochranná úroveň, svodič je vhodný i pro ochranu koncových zařízení

Integrovaná monitorovací jednotka LifeCheck

Umožňuje kontrolu svodičů za provozu
Rozezná přetížení svodiče
Preventivní výměnou svodiče je zajištěna vysoká spolehlivost chráněných obvodů

Svodič je rozdělen na ochranný modul a základní díl

Pro zajištění spolehlivého provozu jsou svodiče testovány vibrací a otřesem
Všechny ochranné součástky jsou integrovány v zásuvném modulu
K dispozici jsou dva univerzální základní díly s nebo bez rozpojení signálu
Minimální rozměry, 4 samostatné žíly nebo 2 páry vedení jsou v modulu o šířce 12 mm

Details

Příslušenstvím jsou pružinové "EMC" svorky, zajišťující trvalé nízkoimpedanční připojení stínění.

lorem ipsum — Příslušenstvím jsou pružinové "EMC" svorky, zajišťující trvalé nízkoimpedanční připojení stínění.

Aretace modulu zabraňuje jeho uvolnění vibracemi a zároveň přepólování (otočení).

Všechny ochranné součástky, integrované pouze v zásuvném modulu, jsou kontrolovány čipem LifeCheck.

Dvoudílné provedení s univerzálním základním dílem a aplikačně přizpůsobeným ochranným modulem.

BXT ML4 B 180

Prostorově úsporný čtyřpólový svodič bleskových proudů s čipem RFID-LifeCheck. Použití v kombinaci s navazujícím svodičem přepětí Q nebo s kombinovaným svodičem přepětí stejné nebo nižší úrovně napětí. LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

1 Produkt

Obj. č. 920310 BXT ML4 B 180

GTIN 4013364109124, Číslo celního sazebníku (EU): 85363010, Váha brutto: 31.60 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul svodiče bleskových proudů s čipem LifeCheck BLITZDUCTOR XT BXT ML4 B 180
ochranný modul se svodičem bleskových proudů
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu 4 samostatných vodičů,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 180 V
Jmenovitý proud při 45 °C: 1,2 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 B 180
Obj. č.: 920310
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	H
Nejvyšší provozní napětí DC (U_C )	180 V
Jmenovitý proud při 45 °C (I_L )	1,2 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	0,4 ohm
Certifikace	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	H
Jmenovité napětí (U_N )	180 V
Nejvyšší provozní napětí DC (U_C )	180 V
Nejvyšší provozní napětí AC (U_C )	127 V
Jmenovitý proud při 45 °C (I_L )	1,2 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 600 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 550 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 650 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Sériová impedance/žíla	0,4 ohm
Kapacita žíla-žíla (C)	≤ 16 pF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920310 byl přidán na seznam.

K seznamu

Produkt 920310 byl přidán do nákupního košíku.

K nákupnímu košíku

BXT ML4 BE 5 – BE 180

Prostorově úsporný modul kombinovaného svodiče s čipem RFID-LifeCheck chrání 4 samostatné žíly se společným vztažným potenciálem a nesymetrická rozhraní. LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

7 Produkty

Obj. č. 920320 BXT ML4 BE 5

GTIN 4013364109032, Číslo celního sazebníku (EU): 85363010, Váha brutto: 31.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BE 5
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu 4 samostatných vodičů,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 6 V
Jmenovitý proud při 45 °C: 1,0 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BE 5
Obj. č.: 920320
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	6 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-zem (f_G )	1,0 MHz
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	5 V
Nejvyšší provozní napětí DC (U_C )	6 V
Nejvyšší provozní napětí AC (U_C )	4,2 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 29 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 27 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 18 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 9 V
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-zem (f_G )	1,0 MHz
Kapacita žíla-žíla (C)	≤ 2,7 nF
Kapacita žíla-zem (C)	≤ 5,4 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920320 byl přidán na seznam.

K seznamu

Produkt 920320 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 920322 BXT ML4 BE 12

GTIN 4013364109049, Číslo celního sazebníku (EU): 85363010, Váha brutto: 30.70 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BE 12
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu 4 samostatných vodičů,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 15 V
Jmenovitý proud při 45 °C: 0,75 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BE 12
Obj. č.: 920322
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	15 V
Jmenovitý proud při 45 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,8 ohm
Mezní frekvence žíla-zem (f_G )	2,7 MHz
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	12 V
Nejvyšší provozní napětí DC (U_C )	15 V
Nejvyšší provozní napětí AC (U_C )	10,6 V
Jmenovitý proud při 45 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 50 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 37 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 38 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 19 V
Sériová impedance/žíla	1,8 ohm
Mezní frekvence žíla-zem (f_G )	2,7 MHz
Kapacita žíla-žíla (C)	≤ 1,0 nF
Kapacita žíla-zem (C)	≤ 2,0 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920322 byl přidán na seznam.

K seznamu

Produkt 920322 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 920324 BXT ML4 BE 24

GTIN 4013364109056, Číslo celního sazebníku (EU): 85363010, Váha brutto: 45.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BE 24
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu 4 samostatných vodičů,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 33 V
Jmenovitý proud při 45 °C: 0,75 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BE 24
Obj. č.: 920324
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	33 V
Jmenovitý proud při 45 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,8 ohm
Mezní frekvence žíla-zem (f_G )	6,8 MHz
Certifikace	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_C )	33 V
Nejvyšší provozní napětí AC (U_C )	23,3 V
Jmenovitý proud při 45 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 102 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 66 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 90 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 45 V
Sériová impedance/žíla	1,8 ohm
Mezní frekvence žíla-zem (f_G )	6,8 MHz
Kapacita žíla-žíla (C)	≤ 0,5 nF
Kapacita žíla-zem (C)	≤ 1,0 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920324 byl přidán na seznam.

K seznamu

Produkt 920324 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 920336 BXT ML4 BE 36

GTIN 4013364118539, Číslo celního sazebníku (EU): 85363010, Váha brutto: 47.50 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BE 36
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu 4 samostatných vodičů,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 45 V
Jmenovitý proud při 45 °C: 1,8 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BE 36
Obj. č.: 920336
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	45 V
Jmenovitý proud při 45 °C (I_L )	1,8 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	0,43 ohm
Mezní frekvence žíla-zem (f_G )	3,8 MHz
Certifikace	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	36 V
Nejvyšší provozní napětí DC (U_C )	45 V
Nejvyšší provozní napětí AC (U_C )	31 V
Jmenovitý proud při 45 °C (I_L )	1,8 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 140 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 85 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 112 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 56 V
Sériová impedance/žíla	0,43 ohm
Mezní frekvence žíla-zem (f_G )	3,8 MHz
Kapacita žíla-žíla (C)	≤ 0,8 nF
Kapacita žíla-zem (C)	≤ 1,6 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920336 byl přidán na seznam.

K seznamu

Produkt 920336 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 920325 BXT ML4 BE 48

GTIN 4013364109063, Číslo celního sazebníku (EU): 85363010, Váha brutto: 31.20 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BE 48
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu 4 samostatných vodičů,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 54 V
Jmenovitý proud při 45 °C: 0,75 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BE 48
Obj. č.: 920325
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	54 V
Jmenovitý proud při 45 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,8 ohm
Mezní frekvence žíla-zem (f_G )	8,7 MHz
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	48 V
Nejvyšší provozní napětí DC (U_C )	54 V
Nejvyšší provozní napětí AC (U_C )	38,1 V
Jmenovitý proud při 45 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 160 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 95 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 140 V V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 70 V
Sériová impedance/žíla	1,8 ohm
Mezní frekvence žíla-zem (f_G )	8,7 MHz
Kapacita žíla-žíla (C)	≤ 0,35 nF
Kapacita žíla-zem (C)	≤ 0,7 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920325 byl přidán na seznam.

K seznamu

Produkt 920325 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 920326 BXT ML4 BE 60

GTIN 4013364109070, Číslo celního sazebníku (EU): 85363010, Váha brutto: 31.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BE 60
ochranný modul s kombinovaným svodičem
třída svodiče Typ 2/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu 4 samostatných vodičů,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 70 V
Jmenovitý proud při 45 °C: 1,0 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BE 60
Obj. č.: 920326
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	70 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-zem (f_G )	9,0 MHz
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	60 V
Nejvyšší provozní napětí DC (U_C )	70 V
Nejvyšší provozní napětí AC (U_C )	49,5 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 220 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 125 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 180 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 90 V
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-zem (f_G )	9,0 MHz
Kapacita žíla-žíla (C)	≤ 250 pF
Kapacita žíla-zem (C)	≤ 500 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920326 byl přidán na seznam.

K seznamu

Produkt 920326 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 920327 BXT ML4 BE 180

GTIN 4013364109087, Číslo celního sazebníku (EU): 85363010, Váha brutto: 31.30 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BE 180
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P2 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu 4 samostatných vodičů,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 180 V
Jmenovitý proud při 45 °C: 1,0 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BE 180
Obj. č.: 920327
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	L
Nejvyšší provozní napětí DC (U_C )	180 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-zem (f_G )	25,0 MHz
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	L
Jmenovité napětí (U_N )	180 V
Nejvyšší provozní napětí DC (U_C )	180 V
Nejvyšší provozní napětí AC (U_C )	127 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 520 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 300 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 500 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 250 V
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-zem (f_G )	25,0 MHz
Kapacita žíla-žíla (C)	≤ 120 pF
Kapacita žíla-zem (C)	≤ 240 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920327 byl přidán na seznam.

K seznamu

Produkt 920327 byl přidán do nákupního košíku.

K nákupnímu košíku

BXT ML4 BD 5 – BD 180

Prostorově úsporný modul kombinovaného svodiče s čipem RFID-LifeCheck chrání 2 páry žil neuzemněného symetrického rozhraní. LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

6 Produkty

Obj. č. 920340 BXT ML4 BD 5

GTIN 4013364108967, Číslo celního sazebníku (EU): 85363010, Váha brutto: 30.10 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BD 5
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu dvou párů vedení,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 6,0 V
Jmenovitý proud při 45 °C: 1,0 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BD 5
Obj. č.: 920340
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	6,0 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-žíla (f_G )	1,0 MHz
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	5 V
Nejvyšší provozní napětí DC (U_C )	6,0 V
Nejvyšší provozní napětí AC (U_C )	4,2 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 25 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 550 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 9 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-žíla (f_G )	1,0 MHz
Kapacita žíla-žíla (C)	≤ 5,4 nF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920340 byl přidán na seznam.

K seznamu

Produkt 920340 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 920342 BXT ML4 BD 12

GTIN 4013364108974, Číslo celního sazebníku (EU): 85363010, Váha brutto: 30.30 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BD 12
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu dvou párů vedení,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 15 V
Jmenovitý proud při 45 °C: 1,0 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BD 12
Obj. č.: 920342
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	15 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-žíla (f_G )	2,8 MHz
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	12 V
Nejvyšší provozní napětí DC (U_C )	15 V
Nejvyšší provozní napětí AC (U_C )	10,6 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 26 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 550 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 19 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-žíla (f_G )	2,8 MHz
Kapacita žíla-žíla (C)	≤ 2,0 nF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920342 byl přidán na seznam.

K seznamu

Produkt 920342 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 920344 BXT ML4 BD 24

GTIN 4013364108981, Číslo celního sazebníku (EU): 85363010, Váha brutto: 45.30 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BD 24
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu dvou párů vedení,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 33 V
Jmenovitý proud při 45 °C: 1,0 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BD 24
Obj. č.: 920344
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	33 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-žíla (f_G )	7,8 MHz
Certifikace	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_C )	33 V
Nejvyšší provozní napětí AC (U_C )	23,3 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 52 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 550 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 45 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-žíla (f_G )	7,8 MHz
Kapacita žíla-žíla (C)	≤ 1,0 nF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920344 byl přidán na seznam.

K seznamu

Produkt 920344 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 920345 BXT ML4 BD 48

GTIN 4013364108998, Číslo celního sazebníku (EU): 85363010, Váha brutto: 30.50 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BD 48
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu dvou párů vedení,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 54 V
Jmenovitý proud při 45 °C: 1,0 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BD 48
Obj. č.: 920345
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	54 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-žíla (f_G )	8,7 MHz
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	48 V
Nejvyšší provozní napětí DC (U_C )	54 V
Nejvyšší provozní napětí AC (U_C )	38,1 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 80 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 550 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 70 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-žíla (f_G )	8,7 MHz
Kapacita žíla-žíla (C)	≤ 0,7 nF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920345 byl přidán na seznam.

K seznamu

Produkt 920345 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 920346 BXT ML4 BD 60

GTIN 4013364109001, Číslo celního sazebníku (EU): 85363010, Váha brutto: 30.70 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BD 60
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu dvou párů vedení,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 70 V
Jmenovitý proud při 45 °C: 1,0 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BD 60
Obj. č.: 920346
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	70 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-žíla (f_G )	11,0 MHz
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	60 V
Nejvyšší provozní napětí DC (U_C )	70 V
Nejvyšší provozní napětí AC (U_C )	49,5 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 110 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 550 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 90 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-žíla (f_G )	11,0 MHz
Kapacita žíla-žíla (C)	≤ 500 pF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920346 byl přidán na seznam.

K seznamu

Produkt 920346 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 920347 BXT ML4 BD 180

GTIN 4013364109018, Číslo celního sazebníku (EU): 85363010, Váha brutto: 30.50 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BD 180
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu dvou párů vedení,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 180 V
Jmenovitý proud při 45 °C: 0,75 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BD 180
Obj. č.: 920347
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	L
Nejvyšší provozní napětí DC (U_C )	180 V
Jmenovitý proud při 45 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,8 ohm
Mezní frekvence žíla-žíla (f_G )	25,0 MHz
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detaily viz.: www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	L
Jmenovité napětí (U_N )	180 V
Nejvyšší provozní napětí DC (U_C )	180 V
Nejvyšší provozní napětí AC (U_C )	127 V
Jmenovitý proud při 45 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 270 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 550 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 250 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Sériová impedance/žíla	1,8 ohm
Mezní frekvence žíla-žíla (f_G )	25,0 MHz
Kapacita žíla-žíla (C)	≤ 240 pF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz.: www.dehn.de

Produkt 920347 byl přidán na seznam.

K seznamu

Produkt 920347 byl přidán do nákupního košíku.

K nákupnímu košíku

BXT ML4 BPD 24

Prostorově úsporný modul kombinovaného svodiče s čipem RFID-LifeCheck chrání 2 páry vedení v systémech 24 V DC. Použití rovněž v obvodech s uzemněným mínusovým pólem. Integrovaná nadproudová ochrana umožňuje bezpečné vyresetování svodiče po průchodu zkratového proudu až 40 A.

1 Produkt

Obj. č. 920314 BXT ML4 BPD 24

GTIN 4013364261396, Číslo celního sazebníku (EU): 85363010, Váha brutto: 39.66 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BPD 24
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu dvou párů vedení v systémech 24 V DC,
použití i v obvodech s uzemněným mínusovým pólem,
s integrovanou nadproudovou ochranou pro proudy až do 40 A,
s integrovaným čipem LifeCheck pro bezdotykovou kontrolu svodiče,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 33 V
Jmenovitý proud při 70 °C: 0,1 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BPD 24
Obj. č.: 920314
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	33 V
Jmenovitý proud při 70 °C (I_L )	0,1 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	typ. 10 ohm
Mezní frekvence žíla-žíla (f_G )	4 MHz
Certifikace	SIL

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_C )	33 V
Nejvyšší provozní napětí AC (U_C )	23,3 V
Jmenovitý proud při 70 °C (I_L )	0,1 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 55 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 650 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 45 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Sériová impedance/žíla	typ. 10 ohm
Mezní frekvence žíla-žíla (f_G )	4 MHz
Kapacita žíla-žíla (C)	≤ 1,0 nF
Kapacita žíla-zem (C)	≤ 15 pF
Rozsah provozních teplot (T_U )	-40 °C ... +70 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	SIL

Produkt 920314 byl přidán na seznam.

K seznamu

Produkt 920314 byl přidán do nákupního košíku.

K nákupnímu košíku

BXT ML4 BC 5 / 24

Prostorově úsporný modul kombinovaného svodiče s čipem RFID-LifeCheck chrání 4 samostatné žíly se společným vztažným potenciálem. LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

2 Produkty

Obj. č. 920350 BXT ML4 BC 5

GTIN 4013364109131, Číslo celního sazebníku (EU): 85363010, Váha brutto: 30.60 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BXT ML4 BC 5
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu 4 samostatných vodičů se společným vztažným potenciálem,
s integrovaným čipem LifeCheck pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 6,0 V
Jmenovitý proud při 45 °C: 1,0 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BC 5
Obj. č.: 920350
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	6,0 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-žíla (f_G )	1,0 MHz
Certifikace	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detail viz. : www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	5 V
Nejvyšší provozní napětí DC (U_C )	6,0 V
Nejvyšší provozní napětí AC (U_C )	4,2 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 25 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 550 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 9 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-žíla (f_G )	1,0 MHz
Kapacita žíla-žíla (C)	≤ 5,4 nF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detail viz. : www.dehn.de

Produkt 920350 byl přidán na seznam.

K seznamu

Produkt 920350 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 920354 BXT ML4 BC 24

GTIN 4013364109148, Číslo celního sazebníku (EU): 85363010, Váha brutto: 30.90 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BXT ML4 BC 24
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu 4 samostatných vodičů se společným vztažným potenciálem,
s integrovaným čipem LifeCheck pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 33 V
Jmenovitý proud při 45 °C: 0,75 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BC 24
Obj. č.: 920354
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	33 V
Jmenovitý proud při 45 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,8 ohm
Mezní frekvence žíla-žíla (f_G )	5,7 MHz
Certifikace	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detail viz. : www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_C )	33 V
Nejvyšší provozní napětí AC (U_C )	23,3 V
Jmenovitý proud při 45 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 55 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 550 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 45 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Sériová impedance/žíla	1,8 ohm
Mezní frekvence žíla-žíla (f_G )	5,7 MHz
Kapacita žíla-žíla (C)	≤ 1,0 nF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detail viz. : www.dehn.de

Produkt 920354 byl přidán na seznam.

K seznamu

Produkt 920354 byl přidán do nákupního košíku.

K nákupnímu košíku

BXT ML4 BE C 12 / 24

Prostorově úsporný modul kombinovaného svodiče s čipem RFID-LifeCheck chrání 2 páry symetrických rozhraní se vstupním diodovým obvodem, proudové smyčky (TTY) a optické převodníky na vstupu. LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

2 Produkty

Obj. č. 920362 BXT ML4 BE C 12

GTIN 4013364120587, Číslo celního sazebníku (EU): 85363010, Váha brutto: 31.20 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BXT ML4 BE C 12
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT, čtyřpólový
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu symetrických rozhraní se vstupním ochranným diodovým obvodem,
proudové smyčky a optické převodníky na vstupu,
s integrovaným čipem LifeCheck pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 15 V
Jmenovitý proud při 80 °C: 0,1 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BE C 12
Obj. č.: 920362
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	15 V
Jmenovitý proud při 80 °C (I_L )	0,1 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	13,8 ohm
Mezní frekvence žíla-zem (f_G )	0,85 MHz
Certifikace	ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detail viz. : www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	12 V
Nejvyšší provozní napětí DC (U_C )	15 V
Nejvyšší provozní napětí AC (U_C )	10,6 V
Jmenovitý proud při 80 °C (I_L )	0,1 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 30 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 35 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 19 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 19 V
Sériová impedance/žíla	13,8 ohm
Mezní frekvence žíla-zem (f_G )	0,85 MHz
Kapacita žíla-žíla (C)	≤ 3,2 nF
Kapacita žíla-zem (C)	≤ 3,2 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detail viz. : www.dehn.de

Produkt 920362 byl přidán na seznam.

K seznamu

Produkt 920362 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 920364 BXT ML4 BE C 24

GTIN 4013364109155, Číslo celního sazebníku (EU): 85363010, Váha brutto: 31.70 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BXT ML4 BE C 24
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT, čtyřpólový
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu symetrických rozhraní se vstupním ochranným diodovým obvodem,
proudové smyčky a optické převodníky na vstupu,
s integrovaným čipem LifeCheck pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 33 V
Jmenovitý proud při 80 °C: 0,1 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BE C 24
Obj. č.: 920364
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	33 V
Jmenovitý proud při 80 °C (I_L )	0,1 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	28,8 ohm
Mezní frekvence žíla-zem (f_G )	1,7 MHz
Certifikace	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Detail viz. : www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_C )	33 V
Nejvyšší provozní napětí AC (U_C )	23,3 V
Jmenovitý proud při 80 °C (I_L )	0,1 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 52 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 66 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 45 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 45 V
Sériová impedance/žíla	28,8 ohm
Mezní frekvence žíla-zem (f_G )	1,7 MHz
Kapacita žíla-žíla (C)	≤ 1,5 nF
Kapacita žíla-zem (C)	≤ 1,5 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detail viz. : www.dehn.de

Produkt 920364 byl přidán na seznam.

K seznamu

Produkt 920364 byl přidán do nákupního košíku.

K nákupnímu košíku

BXT ML4 BE HF 5

Prostorově úsporný modul kombinovaného svodiče s čipem RFID-LifeCheck chrání 4 žíly se společným vztažným potenciálem, případně vysokofrekvenční přenosy bez galvanického oddělení. LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

1 Produkt

Obj. č. 920370 BXT ML4 BE HF 5

GTIN 4013364109117, Číslo celního sazebníku (EU): 85363010, Váha brutto: 31.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Modul kombinovaného svodiče s čipem LifeCheck BLITZDUCTOR XT BXT ML4 BE HF 5
ochranný modul s kombinovaným svodičem
třída svodiče Typ 1/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu 4 samostatných vodičů s vysokou přenosovou rychlostí,
s integrovaným čipem LifeCheck pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS/BSP BAS 4.
Nejvyšší provozní napětí DC: 6,0 V
Jmenovitý proud při 45 °C: 1,0 A
D1 bleskový proud (10/350 µs) celkový: 10 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA

Výrobek: DEHN
Typ: BXT ML4 BE HF 5
Obj. č.: 920370
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	6,0 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-zem (f_G )	100,0 MHz
Certifikace	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Detaily viz. : www.dehn.de

Kontrola svodiče	LifeCheck
Třída svodiče	M
Jmenovité napětí (U_N )	5 V
Nejvyšší provozní napětí DC (U_C )	6,0 V
Nejvyšší provozní napětí AC (U_C )	4,2 V
Jmenovitý proud při 45 °C (I_L )	1,0 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	10 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 26 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 40 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 11 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 11 V
Sériová impedance/žíla	1,0 ohm
Mezní frekvence žíla-zem (f_G )	100,0 MHz
Kapacita žíla-žíla (C)	≤ 20 pF
Kapacita žíla-zem (C)	≤ 25 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu BXT BAS/BSP BAS 4
Uzemnění přes	základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasifikace SIL	do SIL3 *)
Certifikace ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certifikace CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certifikace CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Certifikace Číny	CCC No. 2021312304001155
*) Detaily viz. : www.dehn.de

Produkt 920370 byl přidán na seznam.

K seznamu

Produkt 920370 byl přidán do nákupního košíku.

K nákupnímu košíku

BXT ML4 BD HF 5 / 24

Prostorově úsporný modul kombinovaného svodiče s čipem RFID-LifeCheck chrání 2 páry žil vysokofrekvenčních Bus - systémů nebo videosignálu s galvanickým oddělením. LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

2 Produkty

Obj. č. 920371 BXT ML4 BD HF 5

GTIN 4013364109094, Číslo celního sazebníku (EU): 85363010, Váha brutto: 30.80 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

BLITZDUCTOR XT – moduly svodičů přepětí

Details

BXT ML4 B 180

Obj. č. 920310 BXT ML4 B 180

Pro stažení 920310.stp musíte být přihlášeni.

Pro stažení 920310.igs musíte být přihlášeni.

Pro stažení 920310.jt musíte být přihlášeni.

Pro stažení 920310.dwg musíte být přihlášeni.

Pro stažení 920310m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.920310.wspak musíte být přihlášeni.

Pro stažení DEHN.920310.edz musíte být přihlášeni.

Produkt 920310 byl přidán na seznam.

Produkt 920310 byl přidán do nákupního košíku.

BXT ML4 BE 5 – BE 180

Obj. č. 920320 BXT ML4 BE 5

Pro stažení 920310.stp musíte být přihlášeni.

Pro stažení 920310.igs musíte být přihlášeni.

Pro stažení 920310.jt musíte být přihlášeni.

Pro stažení 920310.dwg musíte být přihlášeni.

Pro stažení 920310m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.920320.wspak musíte být přihlášeni.

Pro stažení DEHN.920320.edz musíte být přihlášeni.

Produkt 920320 byl přidán na seznam.

Produkt 920320 byl přidán do nákupního košíku.

Obj. č. 920322 BXT ML4 BE 12

Pro stažení 920310.stp musíte být přihlášeni.

Pro stažení 920310.igs musíte být přihlášeni.

Pro stažení 920310.jt musíte být přihlášeni.

Pro stažení 920310.dwg musíte být přihlášeni.

Pro stažení 920310m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.920322.wspak musíte být přihlášeni.

Pro stažení DEHN.920322.edz musíte být přihlášeni.

Produkt 920322 byl přidán na seznam.

Produkt 920322 byl přidán do nákupního košíku.

Obj. č. 920324 BXT ML4 BE 24

Pro stažení 920310.stp musíte být přihlášeni.

Pro stažení 920310.igs musíte být přihlášeni.

Pro stažení 920310.jt musíte být přihlášeni.

Pro stažení 920310.dwg musíte být přihlášeni.

Pro stažení 920310m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.920324.wspak musíte být přihlášeni.

Pro stažení 920324_eplan.zip musíte být přihlášeni.

Produkt 920324 byl přidán na seznam.

Produkt 920324 byl přidán do nákupního košíku.

Obj. č. 920336 BXT ML4 BE 36

Pro stažení 920310.stp musíte být přihlášeni.

Pro stažení 920310.igs musíte být přihlášeni.

Pro stažení 920310.jt musíte být přihlášeni.

Pro stažení 920310.dwg musíte být přihlášeni.

Pro stažení 920310m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.920336.wspak musíte být přihlášeni.

Pro stažení DEHN.920336.edz musíte být přihlášeni.

Produkt 920336 byl přidán na seznam.

Produkt 920336 byl přidán do nákupního košíku.

Obj. č. 920325 BXT ML4 BE 48

Pro stažení 920310.stp musíte být přihlášeni.

Pro stažení 920310.igs musíte být přihlášeni.

Pro stažení 920310.jt musíte být přihlášeni.

Pro stažení 920310.dwg musíte být přihlášeni.

Pro stažení 920310m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.920325.wspak musíte být přihlášeni.

Pro stažení DEHN.920325.edz musíte být přihlášeni.

Produkt 920325 byl přidán na seznam.

Produkt 920325 byl přidán do nákupního košíku.

Obj. č. 920326 BXT ML4 BE 60

Pro stažení 920310.stp musíte být přihlášeni.

Pro stažení 920310.igs musíte být přihlášeni.

Pro stažení 920310.jt musíte být přihlášeni.

Pro stažení 920310.dwg musíte být přihlášeni.

Pro stažení 920310m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.920326.wspak musíte být přihlášeni.

Pro stažení DEHN.920326.edz musíte být přihlášeni.

Produkt 920326 byl přidán na seznam.

Produkt 920326 byl přidán do nákupního košíku.

Obj. č. 920327 BXT ML4 BE 180

Pro stažení 920310.stp musíte být přihlášeni.

Pro stažení 920310.igs musíte být přihlášeni.

Pro stažení 920310.jt musíte být přihlášeni.

Pro stažení 920310.dwg musíte být přihlášeni.

Pro stažení 920310m_E.dxf musíte být přihlášeni.
