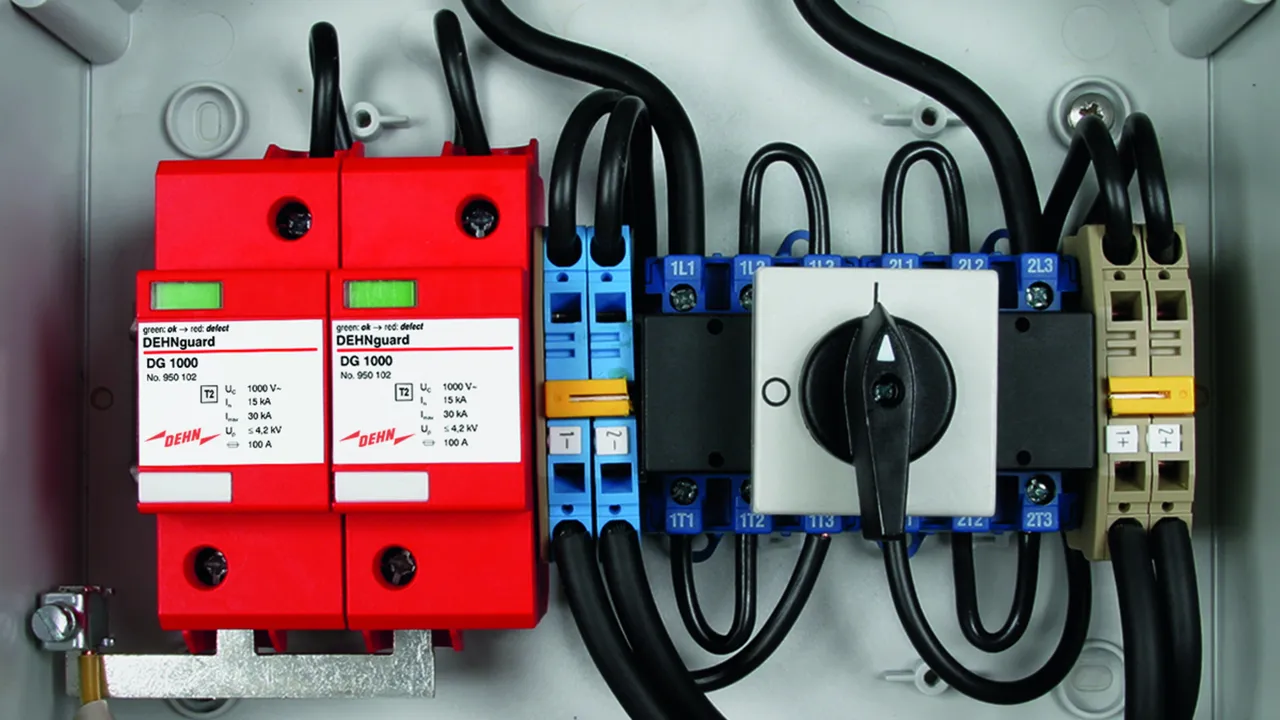

DEHNguard 1000

Vysoký svodový výkon je zajištěn výkonným zinkooxidovým varistorem
Rychlá doba odezvy
Vysoký stupeň bezpečnosti je zajištěn odpojovacím zařízením „Thermo-Dynamic-Control“
Optická signalizace provoz/porucha prostřednictvím zelené/červené barvy terčíku v signalizačním poli
Určený speciálně pro systémy s vysokým napětím

DEHNguard 1000 (FM)

Jednopólový kompaktní svodič přepětí; v provedení FM s kontaktem dálkové signalizace.

2 Produkty

Obj. č. 950102 DG 1000

GTIN 4013364105621, Číslo celního sazebníku (EU): 85363030, Váha brutto: 205.30 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Kompaktní svodič přepětí DEHNguard 1000
1-pólový, svodič přepětí, šířka 2 TE
ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 1000 V ac/dc
ochranná úroveň: <= 4,2 kV
jmenovitý impulzní proud: 15 kA
max. svodový proud: 30 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG 1000
Obj. č.: 950102
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	1000 V (50/60 Hz)
Max. svodový proud (8/20 µs) (I_max )	30 kA
Ochranná úroveň (U_p )	≤ 4,2 kV
Max. nadproudová ochrana	100 A aM
Max. nadproudová ochrana při U ≤ 690 V AC	125 A gG
Certifikace	UL

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	830 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	1000 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	1000 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Max. svodový proud (8/20 µs) (I_max )	30 kA
Ochranná úroveň (U_p )	≤ 4,2 kV
Ochranná úroveň při 5 kA (U_P )	≤ 3,5 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana	100 A aM
Max. nadproudová ochrana při U ≤ 690 V AC	125 A gG
Zkratová pevnost při max. předjištění (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	1205 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	1580 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	UL

Produkt 950102 byl přidán na seznam.

K seznamu

Produkt 950102 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 950112 DG 1000 FM

GTIN 4013364105638, Číslo celního sazebníku (EU): 85363030, Váha brutto: 217.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Kompaktní svodič přepětí DEHNguard 1000 FM
1-pólový, svodič přepětí, šířka 2TE
ukazatel poruchy, s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 1000 V ac/dc
ochranná úroveň: <= 4,2 kV
jmenovitý impulzní proud: 15 kA
max. svodový proud: 30 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG 1000 FM
Obj. č.: 950112
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	1000 V (50/60 Hz)
Max. svodový proud (8/20 µs) (I_max )	30 kA
Ochranná úroveň (U_p )	≤ 4,2 kV
Max. nadproudová ochrana	100 A aM
Max. nadproudová ochrana při U ≤ 690 V AC	125 A gG
Certifikace	UL
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	830 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	1000 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	1000 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Max. svodový proud (8/20 µs) (I_max )	30 kA
Ochranná úroveň (U_p )	≤ 4,2 kV
Ochranná úroveň při 5 kA (U_P )	≤ 3,5 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana	100 A aM
Max. nadproudová ochrana při U ≤ 690 V AC	125 A gG
Zkratová pevnost při max. předjištění (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	1205 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	1580 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
