Teleskopické jímací stožáry pro závitové nebo prefabrikované základy

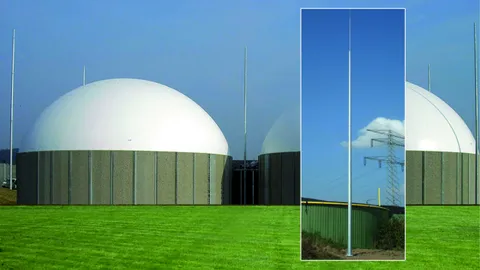

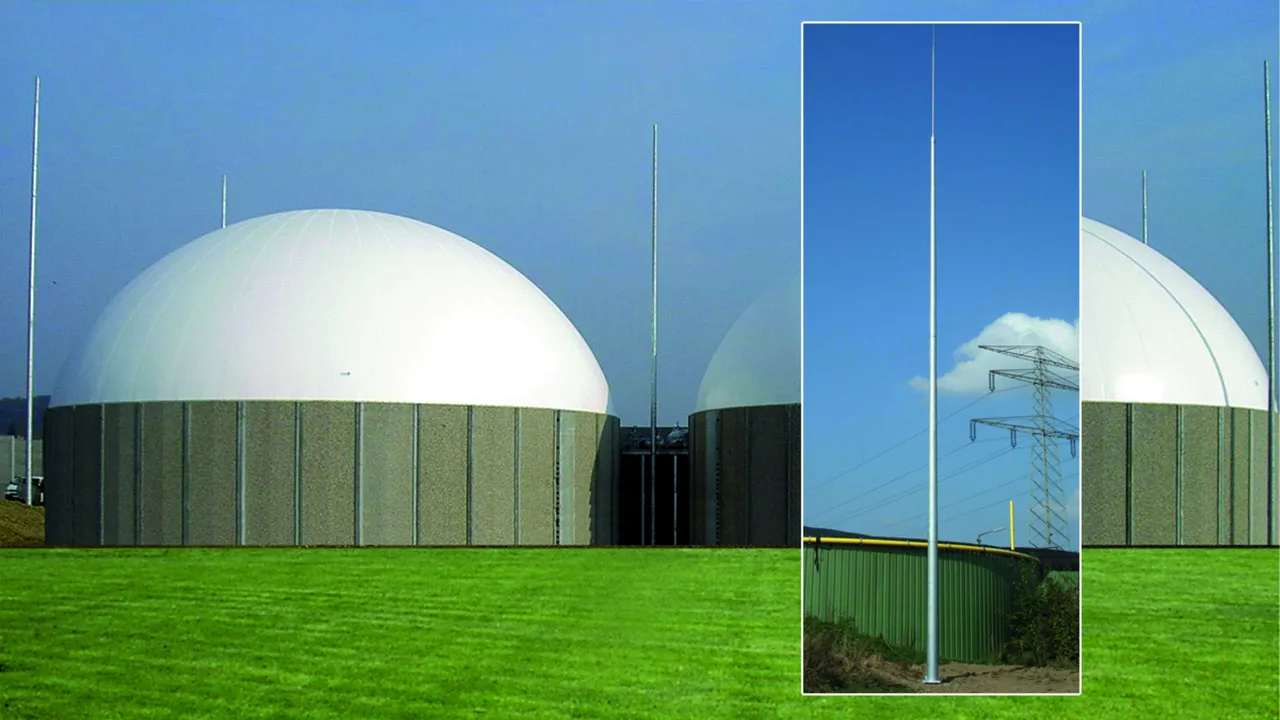

Jímací stožáry chrání před přímým úderem blesku velká a citlivá zařízení, např. bioplynové stanice, fotovoltaické elektrárny na volných plochách, muniční sklady a zařízení s prostředím Ex.Stožáry se upevňují buď do prefabrikovaných železobetonových základů (hotový výrobek) nebo do betonových základů s armovacími koši (nutno objednat zvlášť).Podrobné informace o sestavení stožáru a jeho upevnění jsou uvedeny v montážním návodu č. 1729.Pomocí tohoto systému jímacích stožárů je možno vytvořit oblast chráněnou před přímým úderem blesku (zónu ochrany před bleskem LPZ 0B) pro zařízení/oblasti bez nutnosti horizontálního propojení jímacích tyčí lanem.Je třeba dodržet dostatečnou vzdálenost s podle ČSN EN 62305-3 mezi jímacími stožáry a chráněnými objekty.Jímací stožáry jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).Výhody systému teleskopických jímacích stožárů:
  • zemní práce mohou být dokončeny v předstihu.
  • uložení prefabrikovaného základu (hotový díl) na stavbě s vynaložením minimálního úsilí nebo...
  • alternativní příprava základu s armovacím košem přímo na stavbě (při plánování termínů stavby musí být vzat v úvahu čas nutný pro vytvrzení betonu).
  • provedení s přírubovou deskou umožňuje rychlou montáž.
  • jednoduché vyrovnání prostřednictvím svorníků se závitem M24.
  • detailní montážní návod.
  • statické zkoušky (na vyžádání).
Součást dodávky:
  • jímací tyč FeZn Ø 42 / 25 / 15 mm, délka 2400 resp. 5400 mm se závitem M20 a kontramatkou.
  • kónické díly stožáru.
  • přírubová deska s připojovací patkou s otvorem Ø 12 mm pro připojení k zemniči (pro drát Ø 10 mm a např. svorku KS obj. č. 301 019).
Maximální přepravní délka je 6 m.

5 Produkty

Obj. č. 103013 TBM 13.35M FP400 STTZN

GTIN 4013364129818, Číslo celního sazebníku (EU): 85389099, Váha brutto: 228.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Teleskopický jímací stožár s prefabrikovaným nebo betonovým základem, výška 13,38 m
Teleskopický jímací stožár s prefabrikovaným nebo betonovým základem
Jímací stožár chrání specifická zařízení před přímým úderem blesku
Stožár se upevňuje buď do prefabrikovaných železobetonových základů (hotový výrobek)
nebo do betonových základů s armovacími koši
Stožár je dimenzován podle Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pro max. rychlost nárazového větru 194 km/h s
betonovým základem a 143 km/h s prefabrikovaným základem.
Zásuvný systém s kónickými díly stožáru
Včetně přírubové desky s připojovací patkou pro připojení k zemniči
Otvor Ø 12 mm (pro kulatý vodič Ø 10 mm a např. svorku KS obj. č. 301 019)
Materiál: FeZn
Výška nad zemí: 13380 mm
Počet segmentů: 2
Rozměry přírubové desky: 400 x 400 mm
Provedení přírubové desky: 4x Ø 27 mm pro 4x M24 (300 x 300 mm)
Rozměry alternativního betonového základu: 1400 x 1400 x 900 mm
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: TBM 13.35M FP400 STTZN
Obj. č.: 103013
nebo rovnocenný.

Certifikáty



Technické informace

Materiál FeZn
Výška nad zemí (l1) 13380 mm
Počet segmentů 2
Max. rychlost nárazového větru s betonovým základem 194 km/h
Max. rychlost nárazového větru s prefabrikovaným základem 143 km/h
Rozměry přírubové desky 400 x 400 mm
Provedení přírubové desky 4x Ø 27 mm pro 4x M24 (300 x 300 mm)
Rozměry alternativního betonového základu (d x š x v) 1400 x 1400 x 900 mm
Norma ČSN EN 62561-(1+2)

Produkt 103013 byl přidán na seznam.

K seznamu

Produkt 103013 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 103016 TBM 16.35M FP400 STTZN

GTIN 4013364129825, Číslo celního sazebníku (EU): 85389099, Váha brutto: 230.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

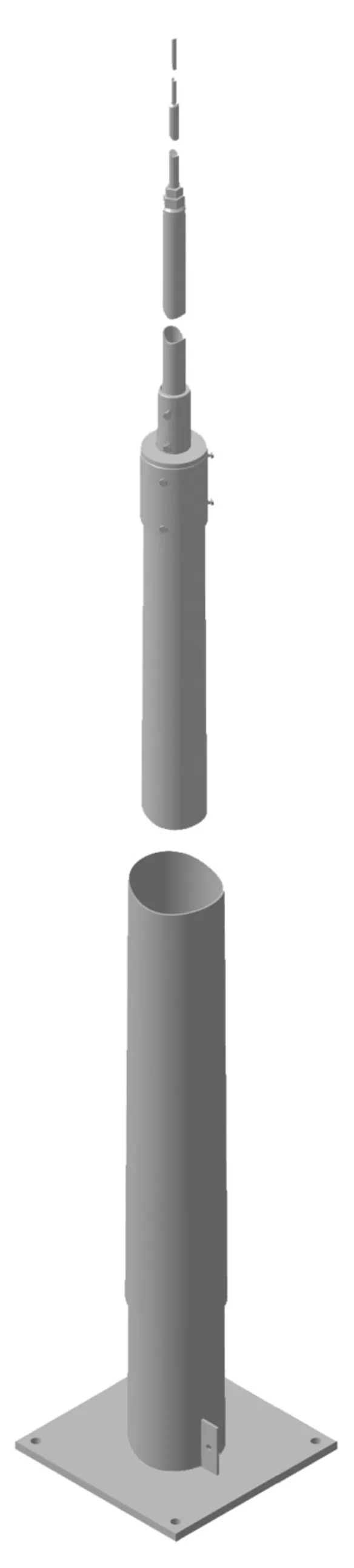

Teleskopický jímací stožár s prefabrikovaným nebo betonovým základem, výška 16,38 m
Teleskopický jímací stožár s prefabrikovaným nebo betonovým základem
Jímací stožár chrání specifická zařízení před přímým úderem blesku
Stožár se upevňuje buď do prefabrikovaných železobetonových základů (hotový výrobek)
nebo do betonových základů s armovacími koši
Stožár je dimenzován podle Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pro max. rychlost nárazového větru 135 km/h s
betonovým základem a 135 km/h s prefabrikovaným základem.
Zásuvný systém s kónickými díly stožáru
Včetně přírubové desky s připojovací patkou pro připojení k zemniči
Otvor Ø 12 mm (pro kulatý vodič Ø 10 mm a např. svorku KS obj. č. 301 019)
Materiál: FeZn
Výška nad zemí: 16380 mm
Počet segmentů: 2
Rozměry přírubové desky: 400 x 400 mm
Provedení přírubové desky: 4x Ø 27 mm pro 4x M24 (300 x 300 mm)
Rozměry alternativního betonového základu: 1400 x 1400 x 900 mm
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: TBM 16.35M FP400 STTZN
Obj. č.: 103016
nebo rovnocenný.

Certifikáty



Technické informace

Materiál FeZn
Výška nad zemí (l1) 16380 mm
Počet segmentů 2
Max. rychlost nárazového větru s betonovým základem 135 km/h
Max. rychlost nárazového větru s prefabrikovaným základem 135 km/h
Rozměry přírubové desky 400 x 400 mm
Provedení přírubové desky 4x Ø 27 mm pro 4x M24 (300 x 300 mm)
Rozměry alternativního betonového základu (d x š x v) 1400 x 1400 x 900 mm
Norma ČSN EN 62561-(1+2)

Produkt 103016 byl přidán na seznam.

K seznamu

Produkt 103016 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 103019 TBM 19.35M FP565 STTZN

GTIN 4013364129832, Číslo celního sazebníku (EU): 85389099, Váha brutto: 310.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

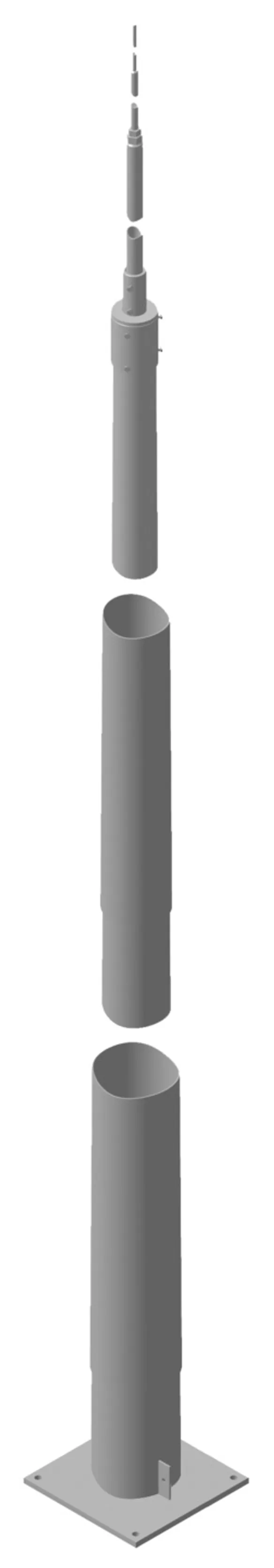

Teleskopický jímací stožár s prefabrikovaným nebo betonovým základem, výška 19,38 m
Teleskopický jímací stožár s prefabrikovaným nebo betonovým základem
Jímací stožár chrání specifická zařízení před přímým úderem blesku
Stožár se upevňuje buď do prefabrikovaných železobetonových základů (hotový výrobek)
nebo do betonových základů s armovacími koši
Stožár je dimenzován podle Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pro max. rychlost nárazového větru 131 km/h s
betonovým základem a 107 km/h s prefabrikovaným základem.
Zásuvný systém s kónickými díly stožáru
Včetně přírubové desky s připojovací patkou pro připojení k zemniči
Otvor Ø 12 mm (pro kulatý vodič Ø 10 mm a např. svorku KS obj. č. 301 019)
Materiál: FeZn
Výška nad zemí: 19380 mm
Počet segmentů: 3
Rozměry přírubové desky: 400 x 400 mm
Provedení přírubové desky: 4x Ø 27 mm pro 4x M24 (300 x 300 mm)
Rozměry alternativního betonového základu: 1600 x 1600 x 900 mm
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: TBM 19.35M FP565 STTZN
Obj. č.: 103019
nebo rovnocenný.

Certifikáty



Technické informace

Materiál FeZn
Výška nad zemí (l1) 19380 mm
Počet segmentů 3
Max. rychlost nárazového větru s betonovým základem 131 km/h
Max. rychlost nárazového větru s prefabrikovaným základem 107 km/h
Rozměry přírubové desky 400 x 400 mm
Provedení přírubové desky 4x Ø 27 mm pro 4x M24 (300 x 300 mm)
Rozměry alternativního betonového základu (d x š x v) 1600 x 1600 x 900 mm
Norma ČSN EN 62561-(1+2)

Produkt 103019 byl přidán na seznam.

K seznamu

Produkt 103019 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 103022 TBM 22.35M FP565 STTZN

GTIN 4013364129849, Číslo celního sazebníku (EU): 85389099, Váha brutto: 452.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

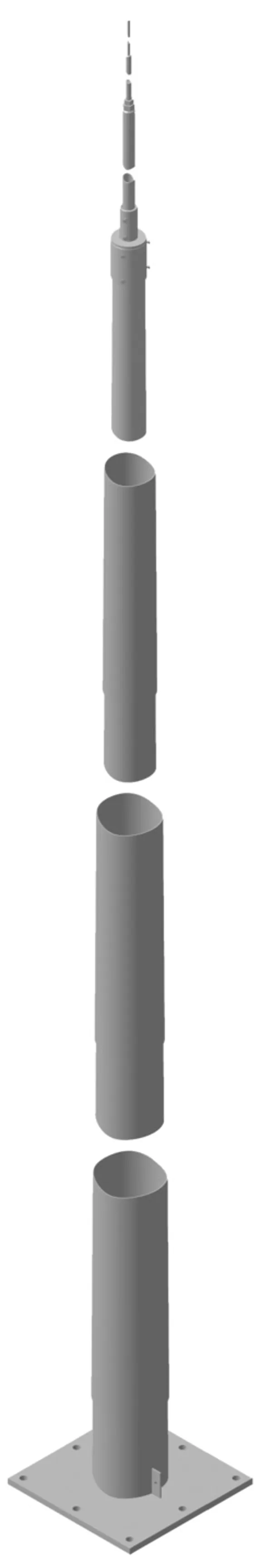

Teleskopický jímací stožár s prefabrikovaným nebo betonovým základem, výška 22,38 m
Teleskopický jímací stožár s prefabrikovaným nebo betonovým základem
Jímací stožár chrání specifická zařízení před přímým úderem blesku
Stožár se upevňuje buď do prefabrikovaných železobetonových základů (hotový výrobek)
nebo do betonových základů s armovacími koši
Stožár je dimenzován podle Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pro max. rychlost nárazového větru 129 km/h s
betonovým základem a 129 km/h s prefabrikovaným základem.
Zásuvný systém s kónickými díly stožáru
Včetně přírubové desky s připojovací patkou pro připojení k zemniči
Otvor Ø 12 mm (pro kulatý vodič Ø 10 mm a např. svorku KS obj. č. 301 019)
Materiál: FeZn
Výška nad zemí: 22380 mm
Počet segmentů: 4
Rozměry přírubové desky: 565 x 565 mm
Provedení přírubové desky: 8x Ø 27 mm pro 8x M24 (490 x 490 mm)
Rozměry alternativního betonového základu: 1800 x 1800 x 900 mm
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: TBM 22.35M FP565 STTZN
Obj. č.: 103022
nebo rovnocenný.

Certifikáty



Technické informace

Materiál FeZn
Výška nad zemí (l1) 22380 mm
Počet segmentů 4
Max. rychlost nárazového větru s betonovým základem 129 km/h
Max. rychlost nárazového větru s prefabrikovaným základem 129 km/h
Rozměry přírubové desky 565 x 565 mm
Provedení přírubové desky 8x Ø 27 mm pro 8x M24 (490 x 490 mm)
Rozměry alternativního betonového základu (d x š x v) 1800 x 1800 x 900 mm
Norma ČSN EN 62561-(1+2)

Produkt 103022 byl přidán na seznam.

K seznamu

Produkt 103022 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 103025 TBM 24.85M FP565 STTZN

GTIN 4013364129856, Číslo celního sazebníku (EU): 85389099, Váha brutto: 550.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

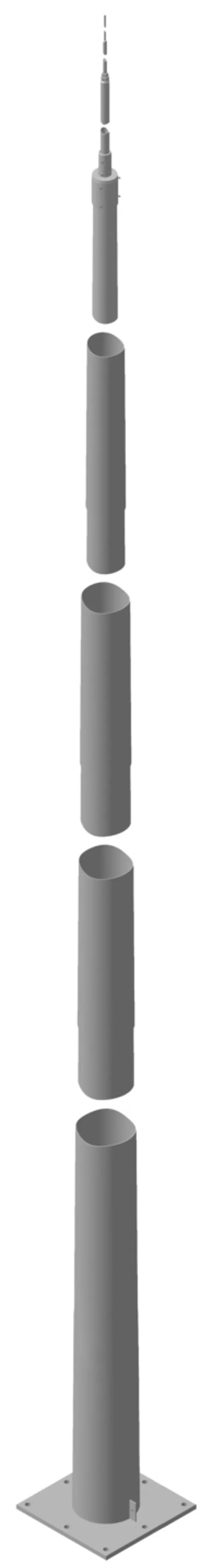

Teleskopický jímací stožár s prefabrikovaným nebo betonovým základem, výška 24,88 m
Teleskopický jímací stožár s prefabrikovaným nebo betonovým základem
Jímací stožár chrání specifická zařízení před přímým úderem blesku
Stožár se upevňuje buď do prefabrikovaných železobetonových základů (hotový výrobek)
nebo do betonových základů s armovacími koši
Stožár je dimenzován podle Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pro max. rychlost nárazového větru 127 km/h s
betonovým základem a 127 km/h s prefabrikovaným základem.
Zásuvný systém s kónickými díly stožáru
Včetně přírubové desky s připojovací patkou pro připojení k zemniči
Otvor Ø 12 mm (pro kulatý vodič Ø 10 mm a např. svorku KS obj. č. 301 019)
Materiál: FeZn
Výška nad zemí: 24880 mm
Počet segmentů: 5
Rozměry přírubové desky: 565 x 565 mm
Provedení přírubové desky: 8x Ø 27 mm pro 8x M24 (490 x 490 mm)
Rozměry alternativního betonového základu: 2000 x 2000 x 900 mm
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: TBM 24.85M FP565 STTZN
Obj. č.: 103025
nebo rovnocenný.

Certifikáty



Technické informace

Materiál FeZn

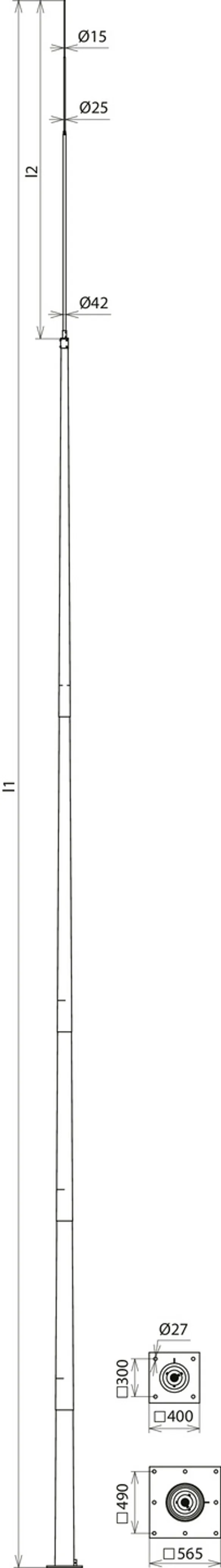

Výška nad zemí (l1) 24880 mm
Počet segmentů 5
Max. rychlost nárazového větru s betonovým základem 127 km/h
Max. rychlost nárazového větru s prefabrikovaným základem 127 km/h
Rozměry přírubové desky 565 x 565 mm
Provedení přírubové desky 8x Ø 27 mm pro 8x M24 (490 x 490 mm)
Rozměry alternativního betonového základu (d x š x v) 2000 x 2000 x 900 mm
Norma ČSN EN 62561-(1+2)
