Jímací tyče volně stojící, výška 4 až 9 m

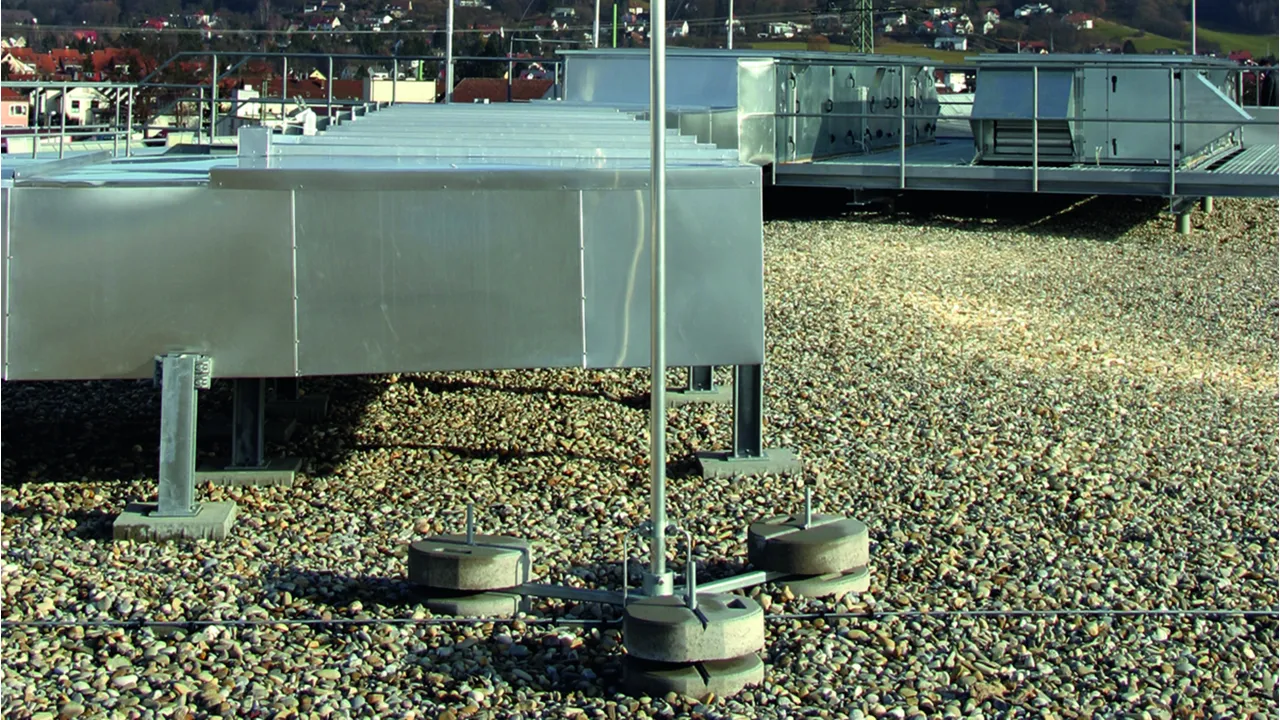

Volně stojící jímací tyče s rozkládacím tříramenným stojanem chrání větší střešní nástavby na střechách se sklonem až 10°.

Stohovatelné betonové podstavce (obj. č. 102 010) a podložky (obj. č. 102 050) je nutné objednat zvlášť.

Komponenty:
- trubka Ø 40 x 5 mm
- trubková jímací tyč zúžená, Ø 16/10 mm; volitelně Ø 22 / 16 / 10 mm
- dvojitá příložka pro dva dráty prům. 8 - 10 mm
- tříramenný stojan pro betonové podstavce s klínem

Upozornění: musí být dodrženo povolené zatížení střechy, případně musí být vyjasněno s dodavatelem stavby.

Do výšky 5,5 m

4 Produkty

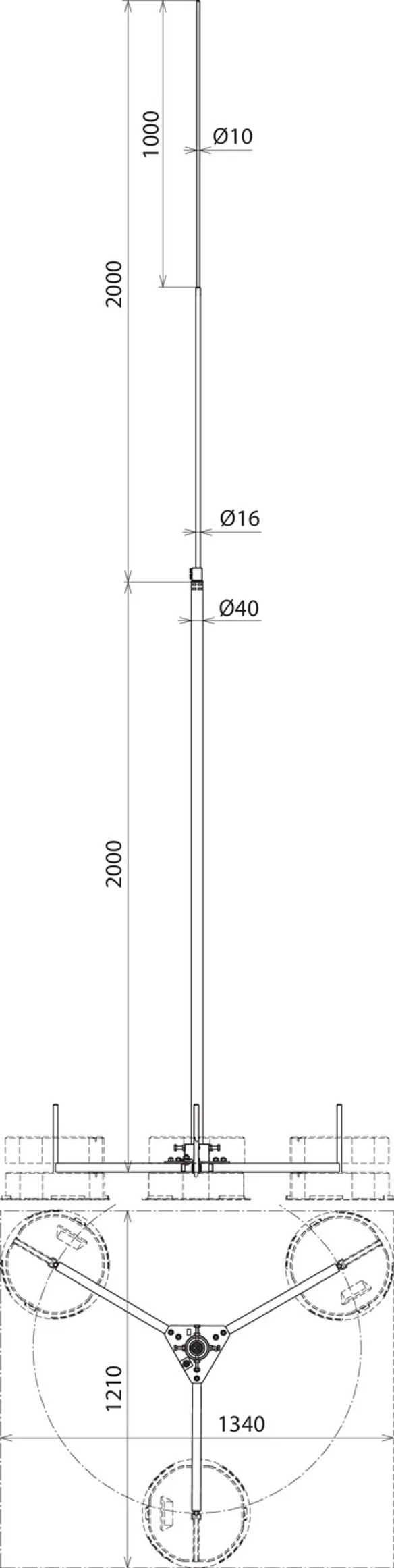

Obj. č. 105400 FS D40 16 10 4000 AL DBS KB STTZN

GTIN 4013364094383, Číslo celního sazebníku (EU): 85389099, Váha brutto: 13.40 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

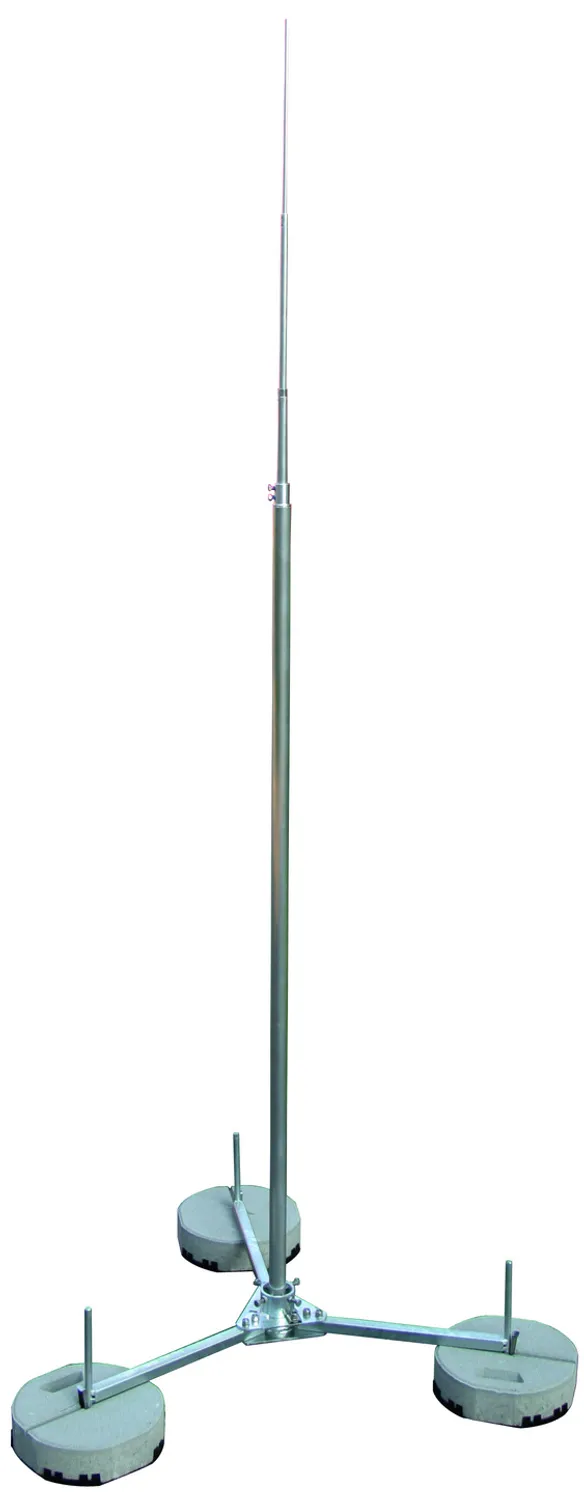

Volně stojící jímací tyč, výška 4000 mm
Volně stojící jímací tyč se sklopným tříramenným stojanem
pro ochranu větších střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
max. rychlost nárazového větru 185 km/h.
Stohovatelný betonový podstavec (obj. č. 102 010) a
a podložku (obj. č. 102 050) je třeba objednat samostatně.
Výška: 4000 mm
Poloměr stojanu: 560 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 132 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg): 184 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg): 185 km/h
Plošné rozměry stojanu: 1210 x 1340 mm
Materiál stojanu: FeZn
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 4000 AL DBS KB STTZN
Obj. č.: 105400
nebo rovnocenný.

Certifikáty



Technické informace

Výška 4000 mm
Poloměr stojanu 560 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 132 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg) 184 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg) 185 km/h
Plošné rozměry stojanu 1210 x 1340 mm
Materiál stojanu FeZn
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Produkt 105400 byl přidán na seznam.

K seznamu

Produkt 105400 byl přidán do nákupního košíku.

K nákupnímu košíku

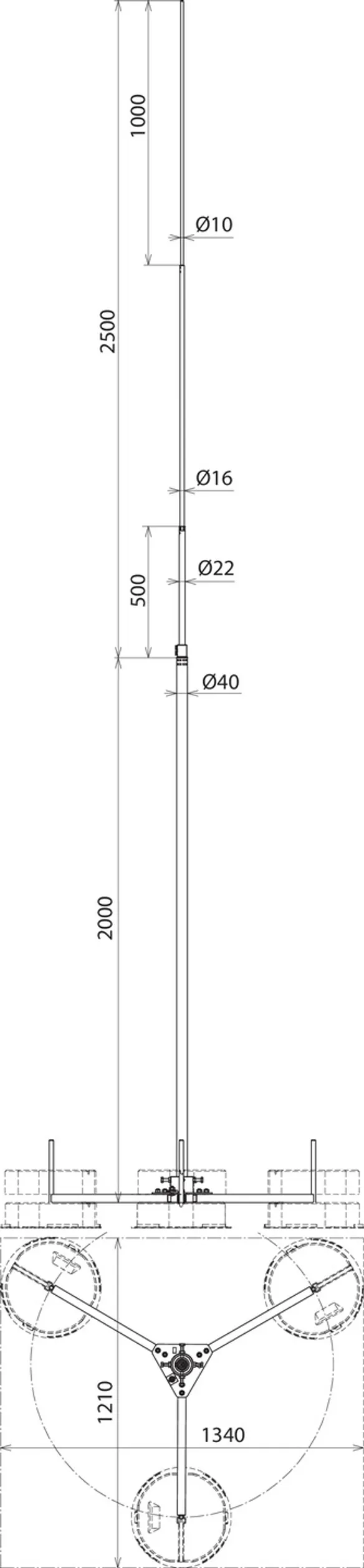

Obj. č. 105450 FS D40 22 16 10 4500 AL DBS KB STTZN

GTIN 4013364094413, Číslo celního sazebníku (EU): 85389099, Váha brutto: 13.80 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Volně stojící jímací tyč, výška 4500 mm
Volně stojící jímací tyč se sklopným tříramenným stojanem
pro ochranu větších střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 186 km/h.
Stohovatelný betonový podstavec (obj. č. 102 010) a
a podložku (obj. č. 102 050) je třeba objednat samostatně.
Výška: 4500 mm
Poloměr stojanu: 560 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 117 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg): 163 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg): 186 km/h
Plošné rozměry stojanu: 1210 x 1340 mm
Materiál stojanu: FeZn
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 4500 AL DBS KB STTZN
Obj. č.: 105450
nebo rovnocenný.

Certifikáty



Technické informace

Výška 4500 mm
Poloměr stojanu 560 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 117 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg) 163 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg) 186 km/h
Plošné rozměry stojanu 1210 x 1340 mm
Materiál stojanu FeZn
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Produkt 105450 byl přidán na seznam.

K seznamu

Produkt 105450 byl přidán do nákupního košíku.

K nákupnímu košíku

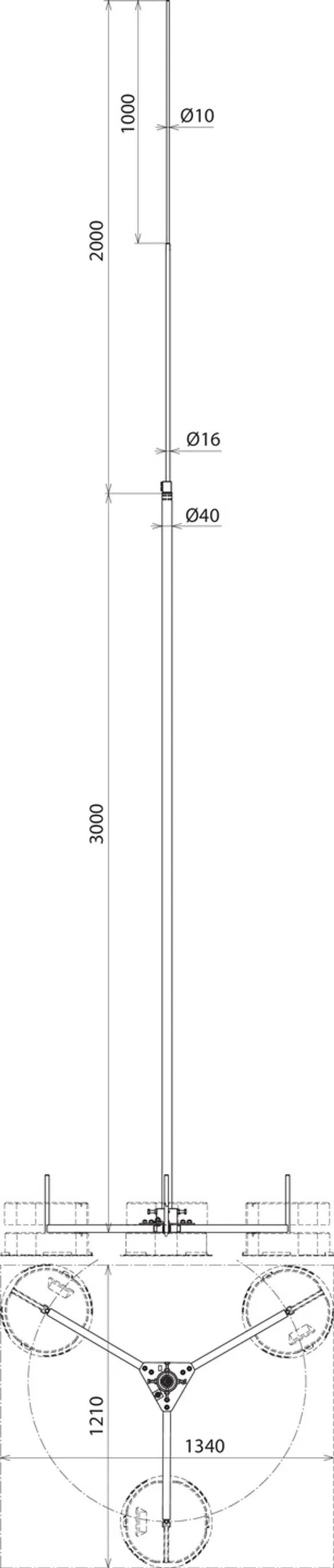

Obj. č. 105500 FS D40 16 10 5000 AL DBS KB STTZN

GTIN 4013364094420, Číslo celního sazebníku (EU): 85389099, Váha brutto: 15.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Volně stojící jímací tyč, výška 5000 mm
Volně stojící jímací tyč se sklopným tříramenným stojanem
pro ochranu větších střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 163 km/h.
Stohovatelný betonový podstavec (obj. č. 102 010) a
podložku (obj. č. 102 050) je třeba objednat
samostatně.
Výška: 5000 mm
Poloměr stojanu: 560 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 99 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg): 132 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg): 163 km/h
Plošné rozměry stojanu: 1210 x 1340 mm
Materiál stojanu: FeZn
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 5000 AL DBS KB STTZN
Obj. č.: 105500
nebo rovnocenný.

Certifikáty



Technické informace

Výška 5000 mm
Poloměr stojanu 560 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 99 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg) 132 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg) 163 km/h
Plošné rozměry stojanu 1210 x 1340 mm
Materiál stojanu FeZn
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Produkt 105500 byl přidán na seznam.

K seznamu

Produkt 105500 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 105550 FS D40 22 16 10 5500 AL DBS KB STTZN

GTIN 4013364094437, Číslo celního sazebníku (EU): 85389099, Váha brutto: 15.20 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

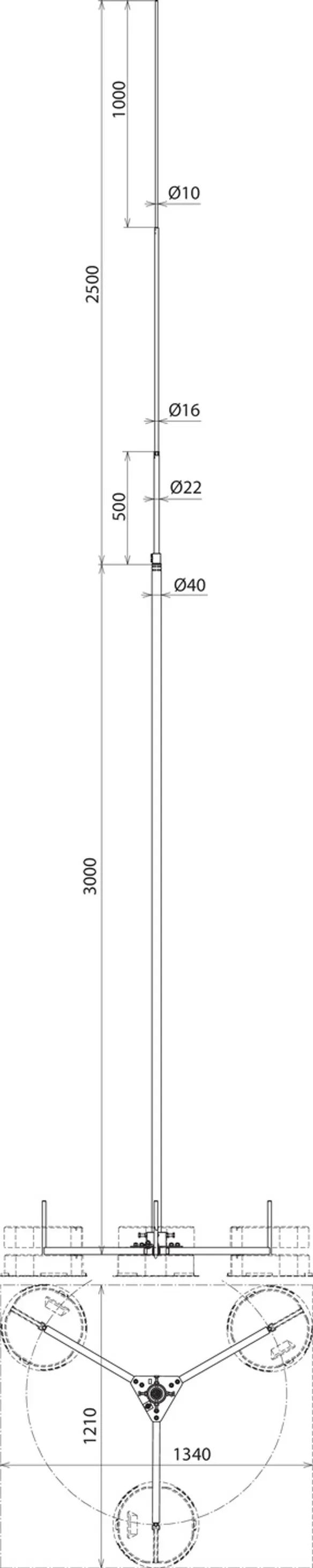

Volně stojící jímací tyč, výška 5500 mm
Volně stojící jímací tyč se sklopným tříramenným stojanem
pro ochranu větších střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 147 km/h.
Stohovatelný betonový podstavec (obj. č. 102 010) a
a podložku (obj. č. 102 050) je třeba objednat samostatně.
Výška: 5500 mm
Poloměr stojanu: 560 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 93 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg): 121 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg): 147 km/h
Plošné rozměry stojanu: 1210 x 1340 mm
Materiál stojanu: FeZn
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 5500 AL DBS KB STTZN
Obj. č.: 105550
nebo rovnocenný.

Certifikáty



Technické informace

Výška 5500 mm
Poloměr stojanu 560 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 93 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg) 121 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg) 147 km/h
Plošné rozměry stojanu 1210 x 1340 mm
Materiál stojanu FeZn
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Produkt 105550 byl přidán na seznam.

K seznamu

Produkt 105550 byl přidán do nákupního košíku.

K nákupnímu košíku

Do výšky 9 m s nastavitelnými nerezovými vzpěrami Ø 10 mm

7 Produkty

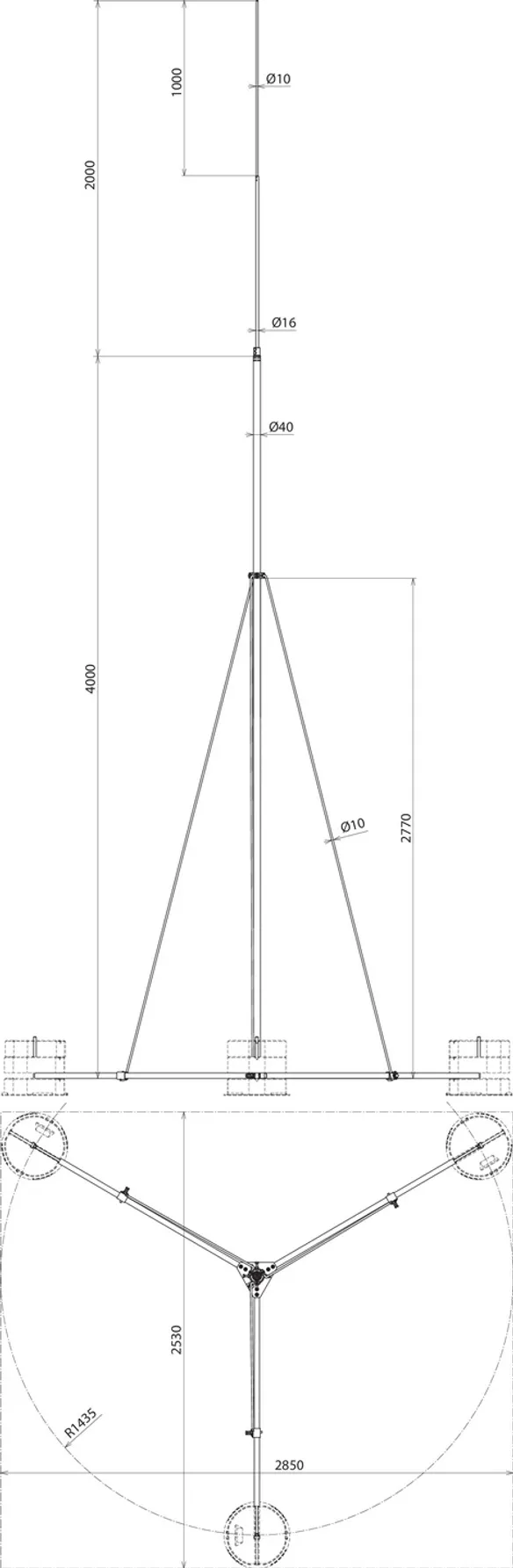

Obj. č. 105600 FS D40 16 10 6000 AL DBS KB STTZN

GTIN 4013364094444, Číslo celního sazebníku (EU): 85389099, Váha brutto: 29.40 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

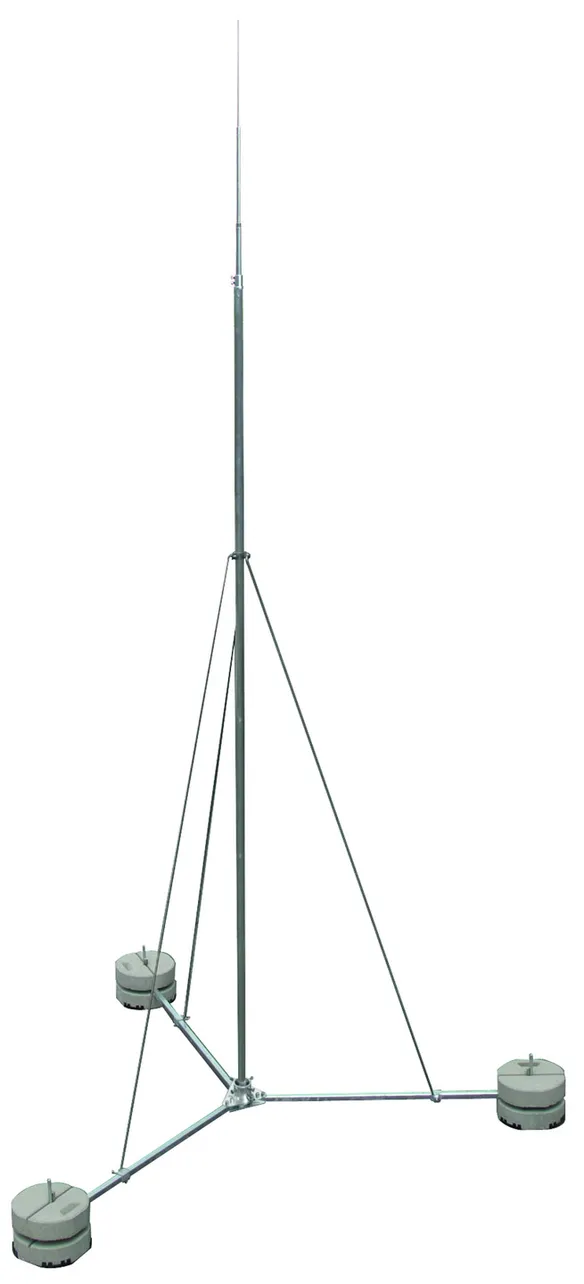

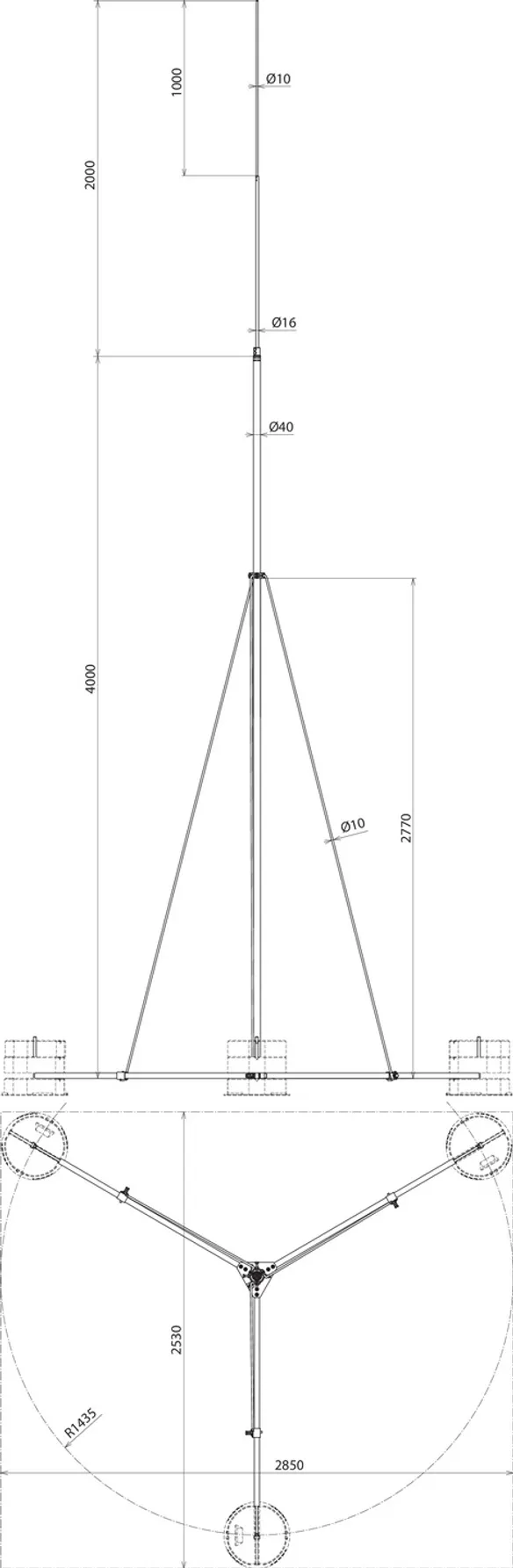

Volně stojící jímací tyč, výška 6000 mm
Volně stojící jímací tyč se sklopným tříramenným stojanem
pro ochranu větších střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 187 km/h.
Stohovatelný betonový podstavec (obj. č. 102 010) a
podložku (obj. č. 102 050) je třeba objednat
samostatně.
Výška: 6000 mm
Poloměr stojanu: 1435 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 110 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg): 137 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg): 170 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg): 187 km/h
Plošné rozměry stojanu: 2530 x 2850 mm
Materiál stojanu: FeZn
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 6000 AL DBS KB STTZN
Obj. č.: 105600
nebo rovnocenný.

Certifikáty



Technické informace

Výška 6000 mm
Poloměr stojanu 1435 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 110 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg) 137 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg) 170 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg) 187 km/h
Plošné rozměry stojanu 2530 x 2850 mm
Materiál stojanu FeZn
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Produkt 105600 byl přidán na seznam.

K seznamu

Produkt 105600 byl přidán do nákupního košíku.

K nákupnímu košíku

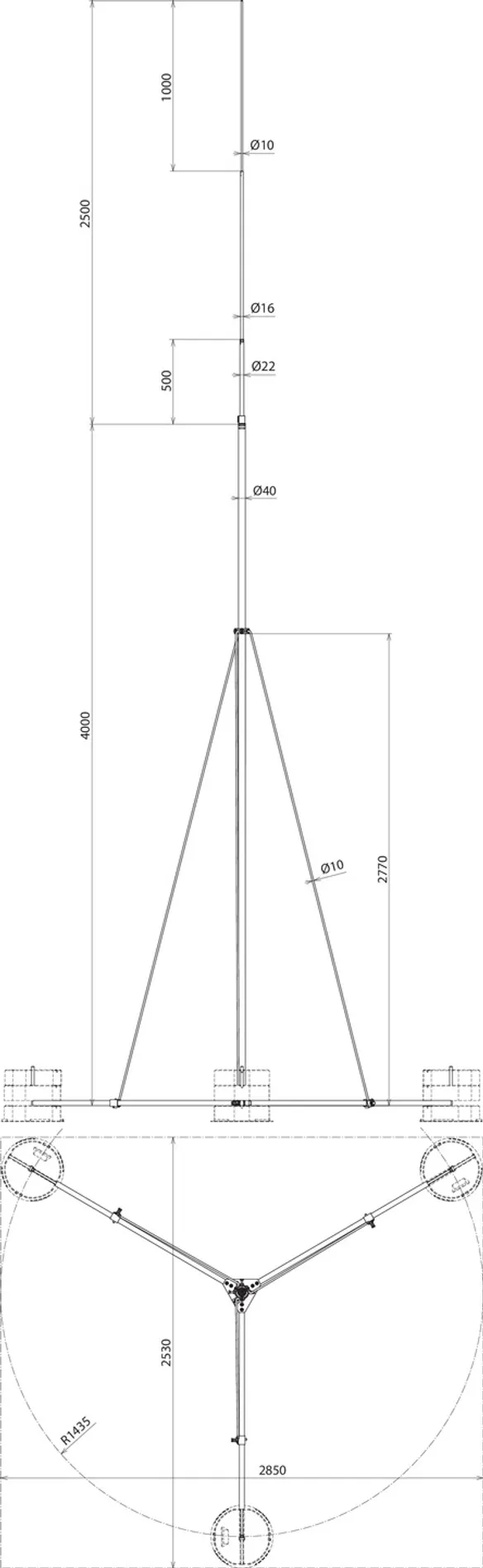

Obj. č. 105650 FS D40 22 16 10 6500 AL DBS KB STTZN

GTIN 4013364094451, Číslo celního sazebníku (EU): 85389099, Váha brutto: 30.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Volně stojící jímací tyč, výška 6500 mm
Volně stojící jímací tyč se sklopným tříramenným stojanem
pro ochranu větších střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 187 km/h.
Stohovatelný betonový podstavec (obj. č. 102 010) a
a podložku (obj. č. 102 050) je třeba objednat samostatně.
Výška: 6500 mm
Poloměr stojanu: 1435 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 105 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg): 132 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg): 159 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg): 187 km/h
Plošné rozměry stojanu: 2530 x 2850 mm
Materiál stojanu: FeZn
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 6500 AL DBS KB STTZN
Obj. č.: 105650
nebo rovnocenný.

Certifikáty



Technické informace

Výška 6500 mm
Poloměr stojanu 1435 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 105 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg) 132 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg) 159 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg) 187 km/h
Plošné rozměry stojanu 2530 x 2850 mm
Materiál stojanu FeZn
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Produkt 105650 byl přidán na seznam.

K seznamu

Produkt 105650 byl přidán do nákupního košíku.

K nákupnímu košíku

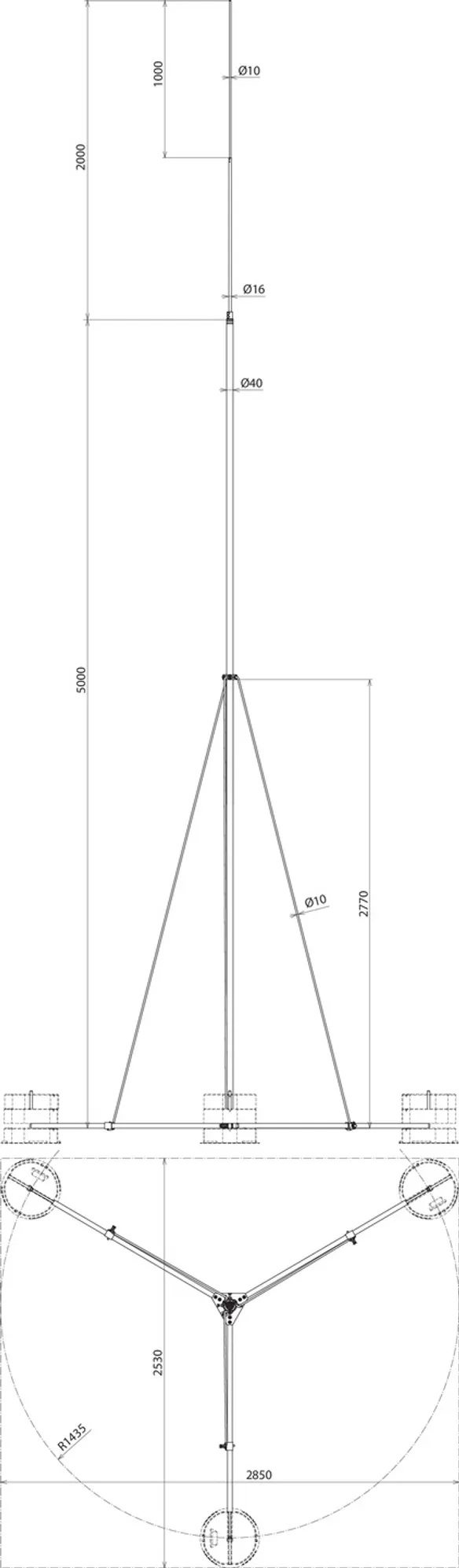

Obj. č. 105700 FS D40 16 10 7000 AL DBS KB STTZN

GTIN 4013364094468, Číslo celního sazebníku (EU): 85389099, Váha brutto: 31.20 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

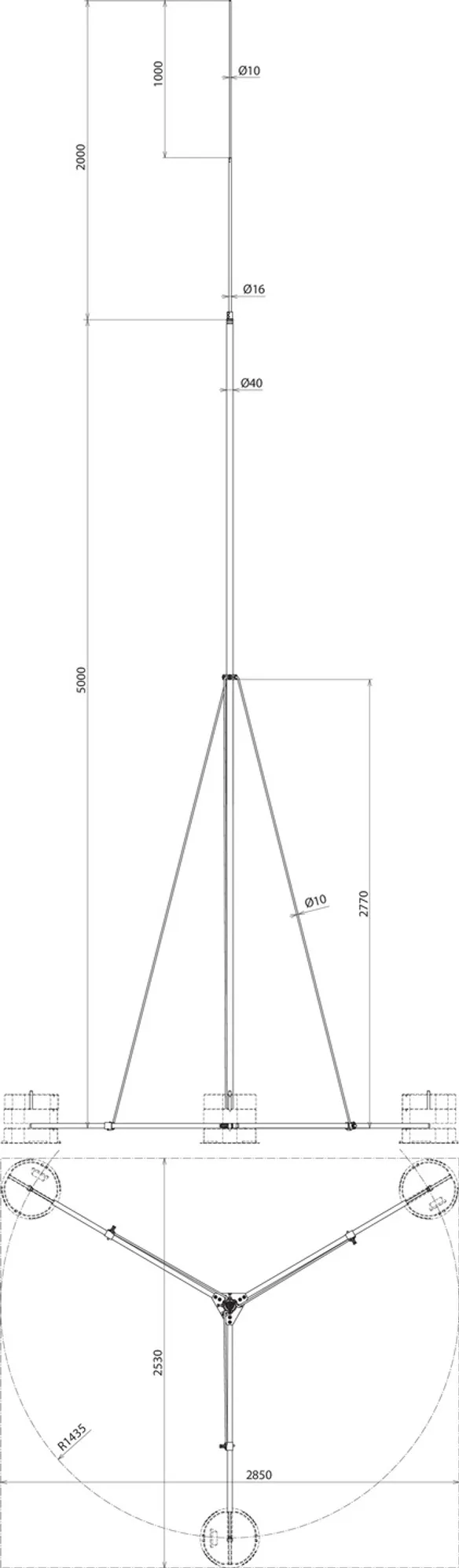

Volně stojící jímací tyč, výška 7000 mm
Volně stojící jímací tyč se sklopným tříramenným stojanem
pro ochranu větších střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 163 km/h.
Stohovatelný betonový podstavec (obj. č. 102 010) a
a podložku (obj. č. 102 050) je třeba objednat samostatně.
Výška: 7000 mm
Poloměr stojanu: 1435 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 96 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg): 120 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg): 137 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg): 163 km/h
Plošné rozměry stojanu: 2530 x 2850 mm
Materiál stojanu: FeZn
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 7000 AL DBS KB STTZN
Obj. č.: 105700
nebo rovnocenný.

Certifikáty



Technické informace

Výška 7000 mm
Poloměr stojanu 1435 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 96 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg) 120 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg) 137 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg) 163 km/h
Plošné rozměry stojanu 2530 x 2850 mm
Materiál stojanu FeZn
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Produkt 105700 byl přidán na seznam.

K seznamu

Produkt 105700 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 105750 FS D40 22 16 10 7500 AL DBS KB STTZN

GTIN 4013364094475, Číslo celního sazebníku (EU): 85389099, Váha brutto: 31.40 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

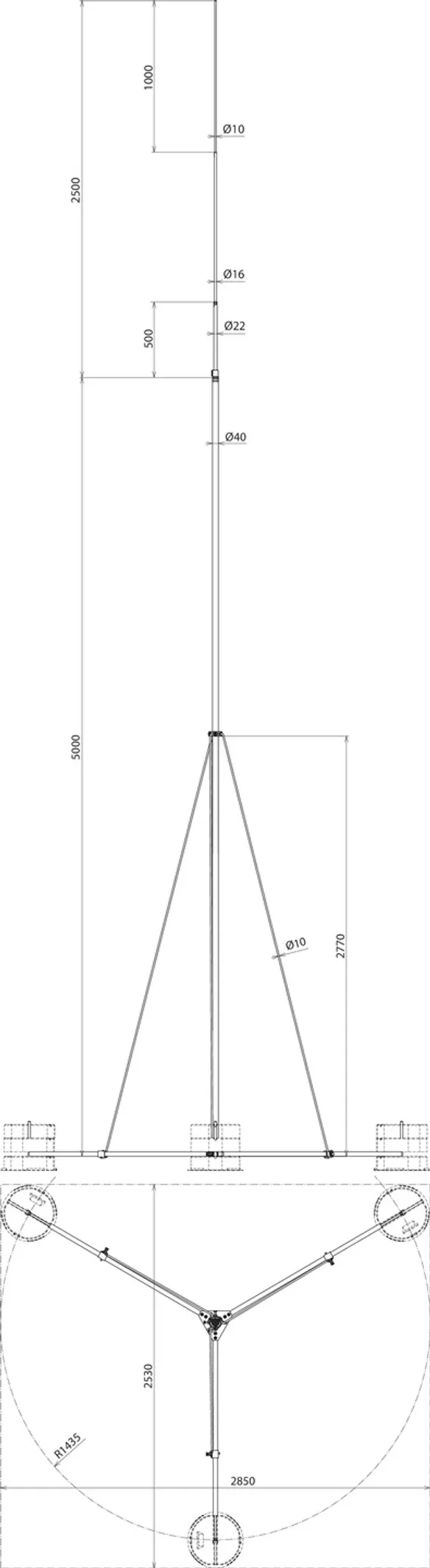

Volně stojící jímací tyč, výška 7500 mm
Volně stojící jímací tyč se sklopným tříramenným stojanem
pro ochranu větších střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pro max. rychlost nárazového větru 149 km/h.
Stohovatelný betonový podstavec (obj. č. 102 010) a
a podložku (obj. č. 102 050) je třeba objednat samostatně.
Výška: 7500 mm
Poloměr stojanu: 1435 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 93 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg): 112 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg): 135 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg): 149 km/h
Plošné rozměry stojanu: 2530 x 2850 mm
Materiál stojanu: FeZn
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 7500 AL DBS KB STTZN
Obj. č.: 105750
nebo rovnocenný.

Certifikáty



Technické informace

Výška 7500 mm
Poloměr stojanu 1435 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 93 km/h
Max. rychlost nárazového větru (6 betonů à 17 kg) 112 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg) 135 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg) 149 km/h
Plošné rozměry stojanu 2530 x 2850 mm
Materiál stojanu FeZn
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Produkt 105750 byl přidán na seznam.

K seznamu

Produkt 105750 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 105800 FS D40 16 10 8000 AL DBS KB STTZN

GTIN 4013364094338, Číslo celního sazebníku (EU): 85389099, Váha brutto: 32.60 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

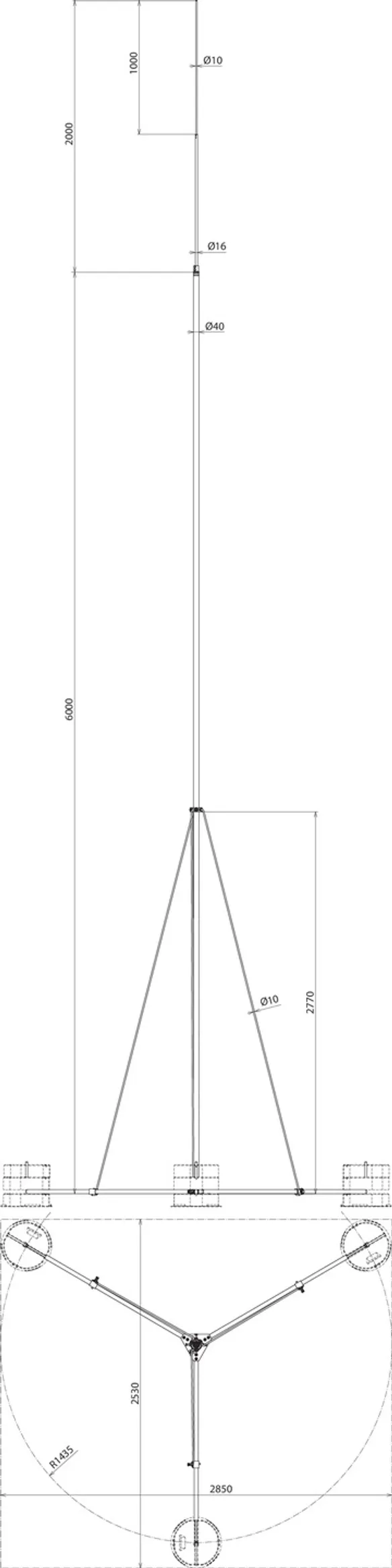

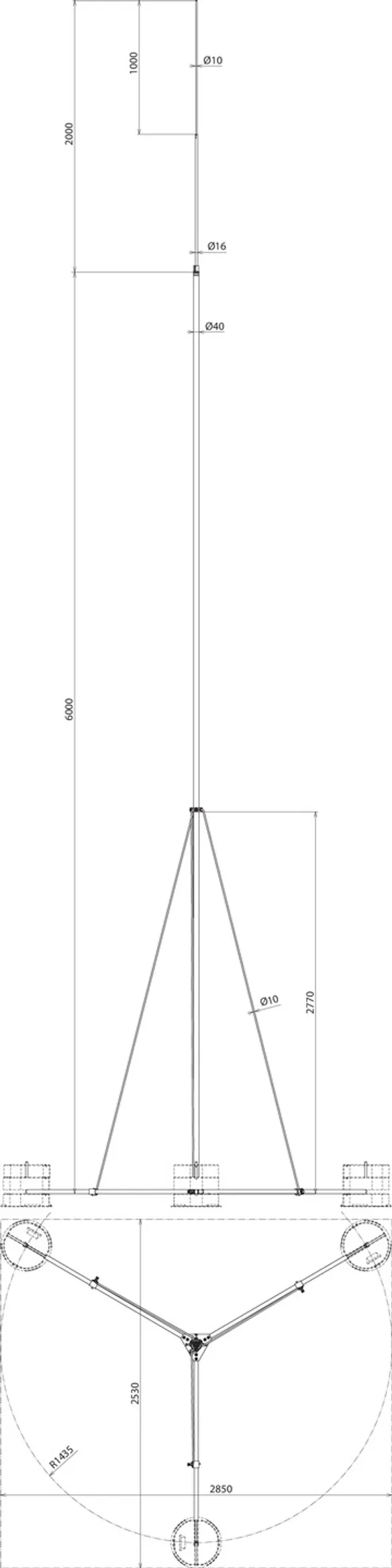

Volně stojící jímací tyč, výška 8000 mm
Volně stojící jímací tyč se sklopným tříramenným stojanem
pro ochranu větších střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 137 km/h.
Stohovatelný betonový podstavec (obj. č. 102 010) a
a podložku (obj. č. 102 050) je třeba objednat samostatně.
Výška: 8000 mm
Poloměr stojanu: 1435 mm
Max. rychlost nárazového větru (6 betonů à 17 kg): 105 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg): 124 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg): 137 km/h
Plošné rozměry stojanu: 2530 x 2850 mm
Materiál stojanu: FeZn
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 8000 AL DBS KB STTZN
Obj. č.: 105800
nebo rovnocenný.

Certifikáty



Technické informace

Výška 8000 mm
Poloměr stojanu 1435 mm
Max. rychlost nárazového větru (6 betonů à 17 kg) 105 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg) 124 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg) 137 km/h
Plošné rozměry stojanu 2530 x 2850 mm
Materiál stojanu FeZn
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Produkt 105800 byl přidán na seznam.

K seznamu

Produkt 105800 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 105850 FS D40 22 16 10 8500 AL DBS KB STTZN

GTIN 4013364094482, Číslo celního sazebníku (EU): 85389099, Váha brutto: 32.80 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

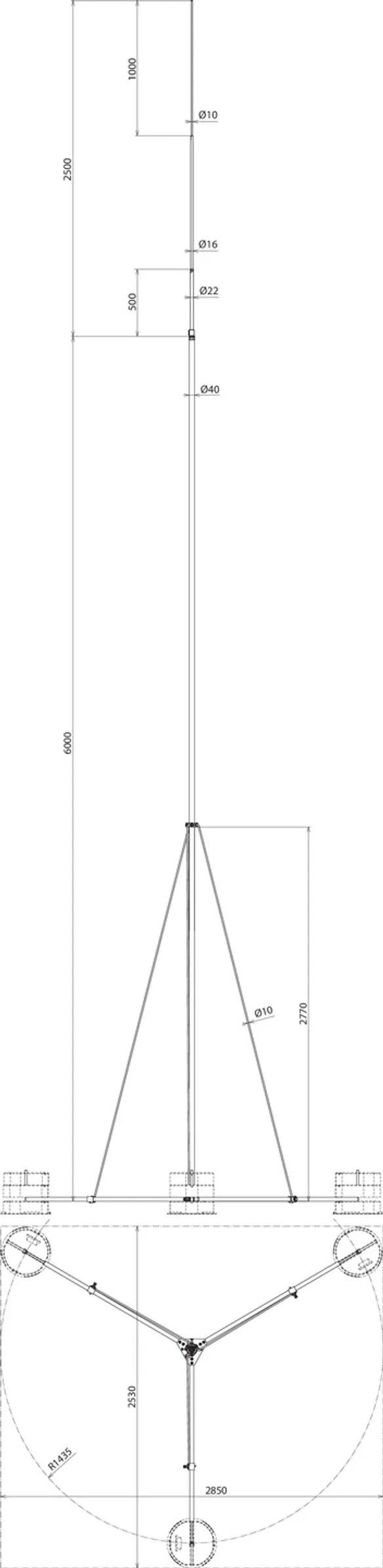

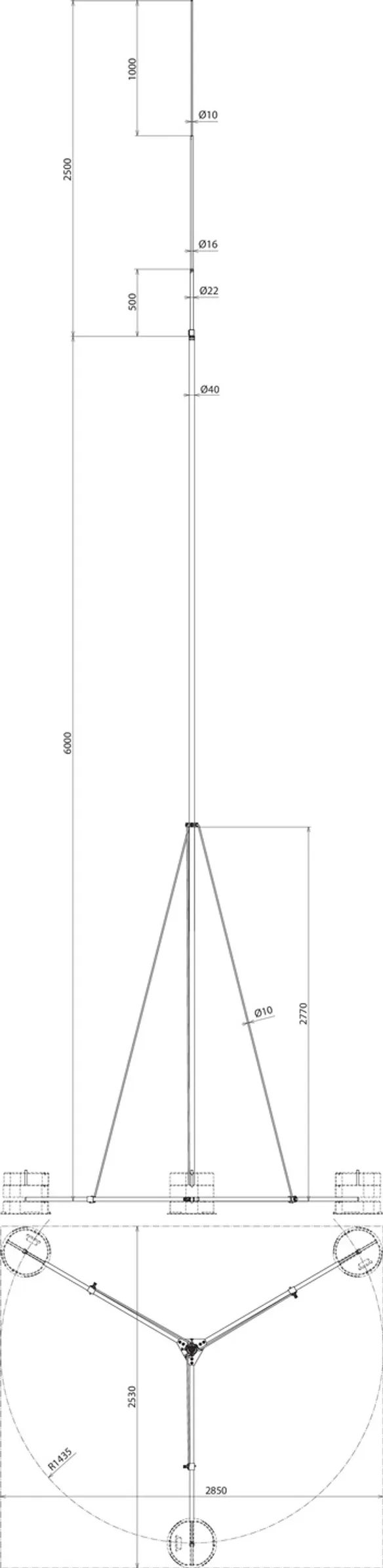

Volně stojící jímací tyč, výška 8500 mm
Volně stojící jímací tyč se sklopným tříramenným stojanem
pro ochranu větších střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 132 km/h.
Stohovatelný betonový podstavec (obj. č. 102 010) a
a podložku (obj. č. 102 050) je třeba objednat samostatně.
Výška: 8500 mm
Poloměr stojanu: 1435 mm
Max. rychlost nárazového větru (6 betonů à 17 kg): 101 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg): 117 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg): 132 km/h
Plošné rozměry stojanu: 2530 x 2850 mm
Materiál stojanu: FeZn
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 8500 AL DBS KB STTZN
Obj. č.: 105850
nebo rovnocenný.

Certifikáty



Technické informace

Výška 8500 mm
Poloměr stojanu 1435 mm
Max. rychlost nárazového větru (6 betonů à 17 kg) 101 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg) 117 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg) 132 km/h
Plošné rozměry stojanu 2530 x 2850 mm
Materiál stojanu FeZn
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Produkt 105850 byl přidán na seznam.

K seznamu

Produkt 105850 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 105900 FS D40 22 16 10 9000 AL DBS KB STTZN

GTIN 4013364240766, Číslo celního sazebníku (EU): 85389099, Váha brutto: 33.67 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Volně stojící jímací tyč, výška 9000 mm
Volně stojící jímací tyč se sklopným tříramenným stojanem
pro ochranu větších střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 132 km/h.
Stohovatelný betonový podstavec (obj. č. 102 010) a
a podložku (obj. č. 102 050) je třeba objednat samostatně.
Výška: 9000 mm
Poloměr stojanu: 1435 mm
Max. rychlost nárazového větru (6 betonů à 17 kg): 101 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg): 117 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg): 132 km/h
Plošné rozměry stojanu: 2530 x 2850 mm
Materiál stojanu: FeZn
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 9000 AL DBS KB STTZN
Obj. č.: 105900
nebo rovnocenný.

Certifikáty



Technické informace

Výška 9000 mm
Poloměr stojanu 1435 mm
Max. rychlost nárazového větru (6 betonů à 17 kg) 101 km/h
Max. rychlost nárazového větru (9 betonů à 17 kg) 117 km/h
Max. rychlost nárazového větru (12 betonů à 17 kg) 132 km/h
Plošné rozměry stojanu 2530 x 2850 mm
Materiál stojanu FeZn
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Produkt 105900 byl přidán na seznam.

K seznamu

Produkt 105900 byl přidán do nákupního košíku.

K nákupnímu košíku
back to top
