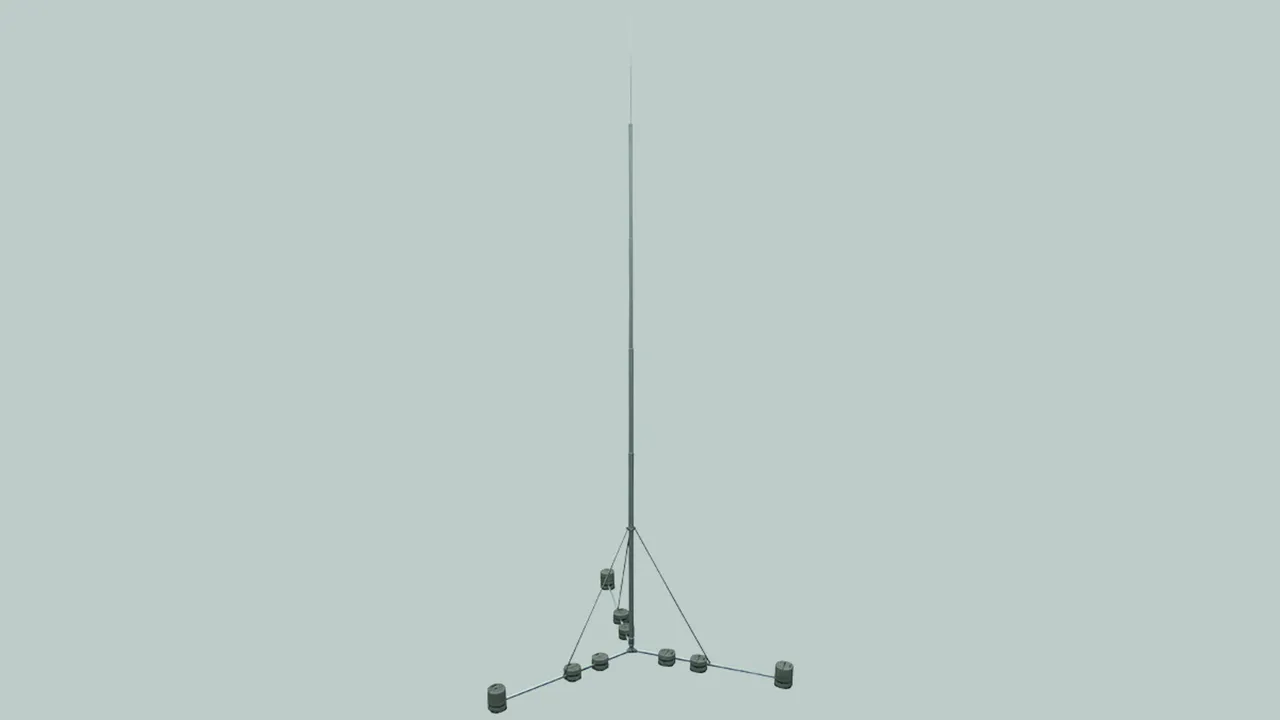

Jímací tyče volně stojící, výška 12 až 14 m
:quality(98)/www.dehn.cz/store/f/42611619/HDVORSCHAU/105912_16-9.jpg)
:quality(98)/www.dehn.cz/store/f/42611619/HDVORSCHAU/105912_16-9.jpg)
Stohovatelné betonové podstavce (obj. č. 102 010) a podložky (obj. č. 102 050) je nutné objednat zvlášť.
Zúžené trubky se zasunou do sebe, následně se sešroubují.
Transportní délka je cca 4500 mm.
Komponenty:
Jímací tyč z postupně zúžených hliníkových částí
- trubka Ø 100 x 5 mm, délka cca 4000 mm
- trubka Ø 90 x 3 mm, délka cca 2000 mm
- trubka Ø 80 x 3 mm + Ø 70 x 3 mm, délka každé cca 2000 mm
- volitelně trubka Ø 40 x 5 mm, délka cca 2000 mm
- jímací tyč Al
- dvojitá příložka pro dva kruhové vodiče prům. 8 - 10 mm
- tříramenný stojan pro betonové podstavce s klínem obsahuje nerezové vzpěry 20 x 20 x 2 mm
Upozornění: musí být dodrženo povolené zatížení střechy, případně musí být vyjasněno s dodavatelem stavby.

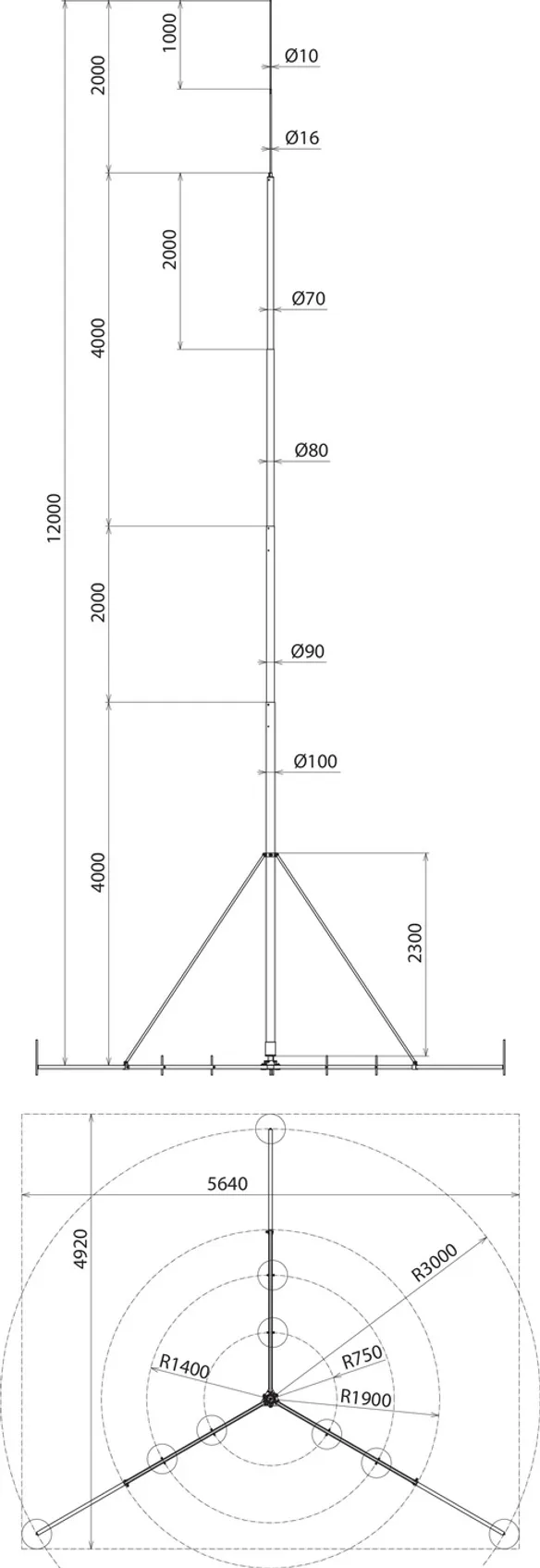

Obj. č. 105922 FS D100 10 12M AL DBS STTZN
GTIN 4013364240520, Číslo celního sazebníku (EU): 85389099, Váha brutto: 97.42 kg, Balící jednotka: 1.00 ks

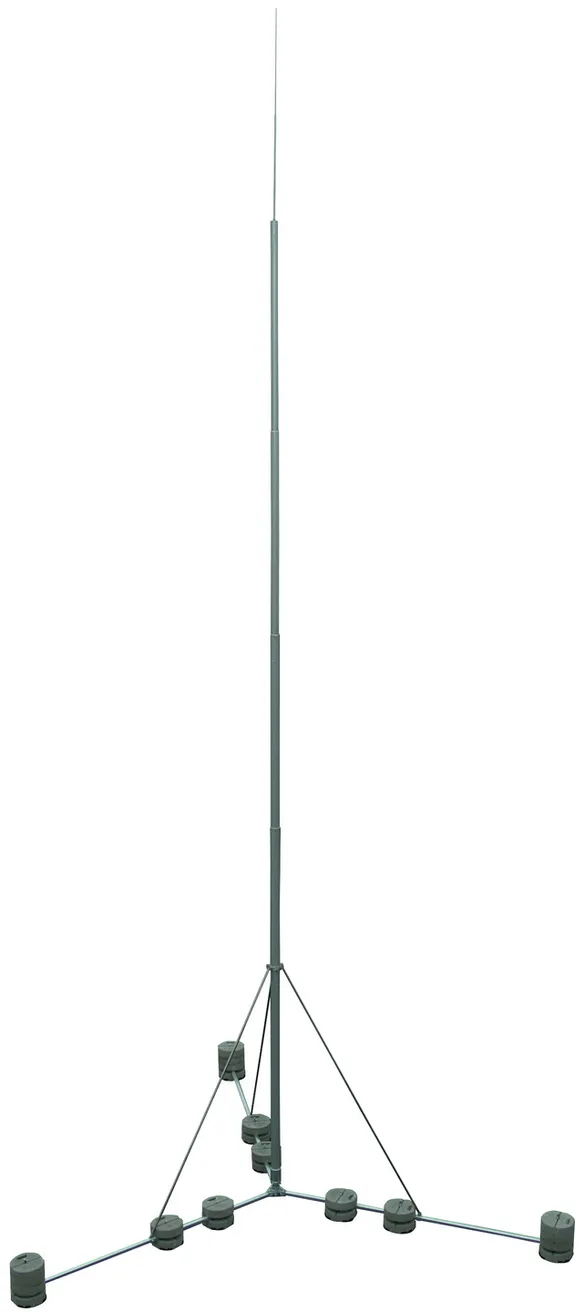

Staré provedení:quality(98)/www.dehn.cz/store/f/42611632/HDVORSCHAU/105912.jpg)
:quality(98)/www.dehn.cz/store/f/42611632/HDVORSCHAU/105912.jpg)
:quality(98)/www.dehn.cz/store/f/42611633/HDVORSCHAU/105922m_D.jpg)
:quality(98)/www.dehn.cz/store/f/42611633/HDVORSCHAU/105922m_D.jpg)
Technické informace
| Výška | 12000 mm |
| Poloměr stojanu | 3000 mm |
| Max. rychlost nárazového větru (18 betonů à 17 kg) | 129 km/h |
| Max. rychlost nárazového větru (21 betonů à 17 kg) | 149 km/h |
| Max. rychlost nárazového větru (24 betonů à 17 kg) | 170 km/h |
| Plošné rozměry stojanu | 4920 x 5640 mm |
| Materiál stojanu | FeZn |
| Materiál stožáru/jímací tyče | Al |
| Norma | ČSN EN 62561-(1+2) |
| Plošné zatížení při 18 betonových podstavcích à 17 kg | cca 420 kg |
| Plošné zatížení při 21 betonových podstavcích à 17 kg | cca 475 kg |
| Plošné zatížení při 24 betonových podstavcích à 17 kg | cca 525 kg |

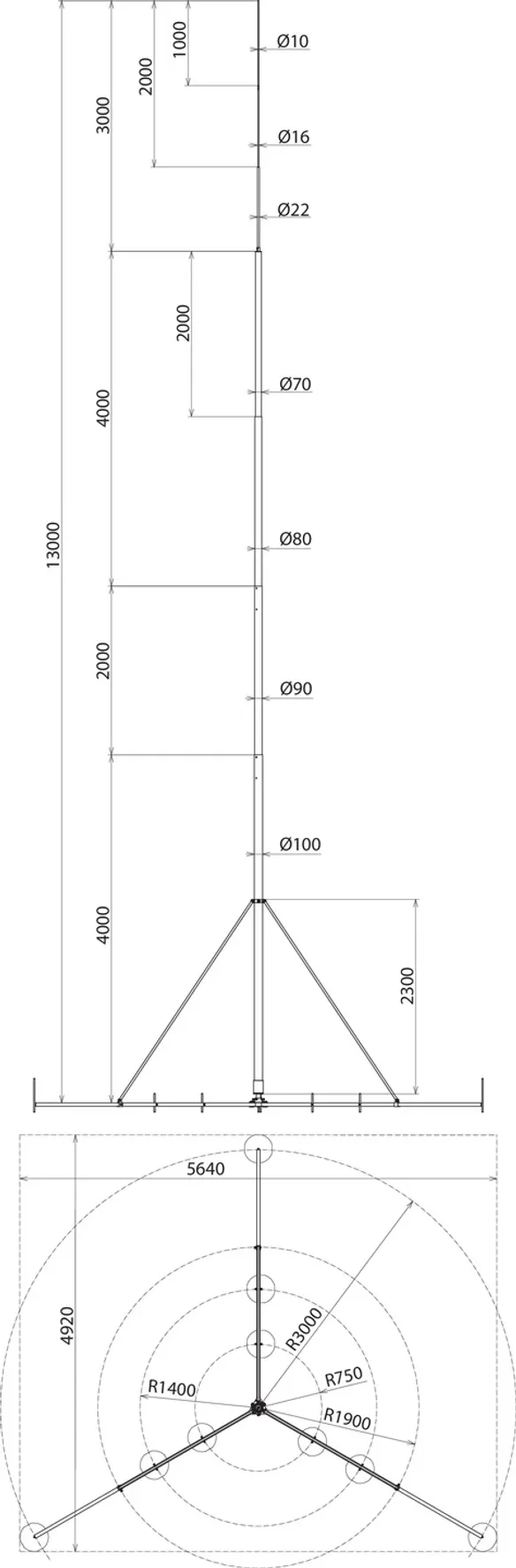

Obj. č. 105923 FS D100 10 13M AL DBS STTZN
GTIN 4013364242081, Číslo celního sazebníku (EU): 85389099, Váha brutto: 98.42 kg, Balící jednotka: 1.00 ks
:quality(98)/www.dehn.cz/store/f/42611644/HDVORSCHAU/105912.jpg)
:quality(98)/www.dehn.cz/store/f/42611644/HDVORSCHAU/105912.jpg)
:quality(98)/www.dehn.cz/store/f/42611645/HDVORSCHAU/105923m_D.jpg)
:quality(98)/www.dehn.cz/store/f/42611645/HDVORSCHAU/105923m_D.jpg)
Technické informace
| Výška | 13000 mm |
| Poloměr stojanu | 3000 mm |
| Max. rychlost nárazového větru (18 betonů à 17 kg) | 124 km/h |
| Max. rychlost nárazového větru (21 betonů à 17 kg) | 137 km/h |
| Max. rychlost nárazového větru (24 betonů à 17 kg) | 149 km/h |
| Plošné rozměry stojanu | 4920 x 5640 mm |
| Materiál stojanu | FeZn |
| Materiál stožáru/jímací tyče | Al |
| Norma | ČSN EN 62561-(1+2) |
| Plošné zatížení při 18 betonových podstavcích à 17 kg | cca 421 kg |
| Plošné zatížení při 21 betonových podstavcích à 17 kg | cca 476 kg |
| Plošné zatížení při 24 betonových podstavcích à 17 kg | cca 526 kg |

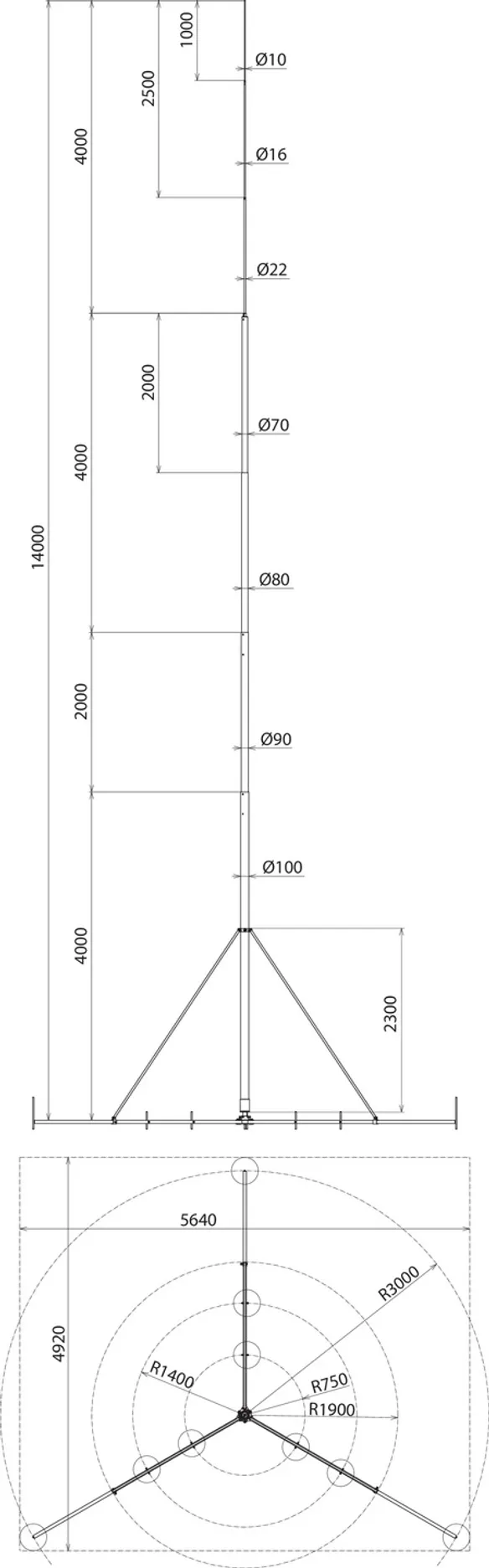

Obj. č. 105924 FS D100 10 14M AL DBS STTZN
GTIN 4013364242104, Číslo celního sazebníku (EU): 85389099, Váha brutto: 103.42 kg, Balící jednotka: 1.00 ks
Staré provedení:quality(98)/www.dehn.cz/store/f/42611657/HDVORSCHAU/105912.jpg)
:quality(98)/www.dehn.cz/store/f/42611657/HDVORSCHAU/105912.jpg)
:quality(98)/www.dehn.cz/store/f/42611658/HDVORSCHAU/105924m_D.jpg)
:quality(98)/www.dehn.cz/store/f/42611658/HDVORSCHAU/105924m_D.jpg)
Technické informace
| Výška | 14000 mm |
| Poloměr stojanu | 3000 mm |
| Max. rychlost nárazového větru (18 betonů à 17 kg) | 117 km/h |
| Max. rychlost nárazového větru (21 betonů à 17 kg) | 132 km/h |
| Max. rychlost nárazového větru (24 betonů à 17 kg) | 145 km/h |
| Plošné rozměry stojanu | 4920 x 5640 mm |
| Materiál stojanu | FeZn |
| Materiál stožáru/jímací tyče | Al |
| Norma | ČSN EN 62561-(1+2) |
| Plošné zatížení při 18 betonových podstavcích à 17 kg | cca 430 kg |
| Plošné zatížení při 21 betonových podstavcích à 17 kg | cca 481 kg |
| Plošné zatížení při 24 betonových podstavcích à 17 kg | cca 532 kg |
