Tvarované jímací tyče

K ochraně fotovoltaických zařízení před bleskem ve volném prostranství.

Upevnění jímací tyče, schopné převést bleskový proud, je provedeno pomocí dvou falcových svorek, např. na nosnou konstrukci fotovoltaických modulů.
Při montáži na nosnou konstrukci je třeba dodržet rozteč falcových svorek cca 15 - 20 cm a volnou délku jímače 80 - 85 cm. Jímací tyče jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Při odborné montáži je zajištěna mechanická pevnost a schopnost převést bleskový proud až 100 kA (10/350 µs).

Úhel jímací tyče může být podle potřeby upraven. Standardní úhel je nastaven na 55°, což odpovídá sklonu FV panelů 35°.

Jímací tyč s připojovacími svorkami (obj. č. 365 031)

Rozsah připojovacích svorek na falc 0,7 - 8 mm.

1 Produkt

Obj. č. 101110 FSPS 10 1000 W55 FK AL

GTIN 4013364138704, Číslo celního sazebníku (EU): 85389099, Váha brutto: 305.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

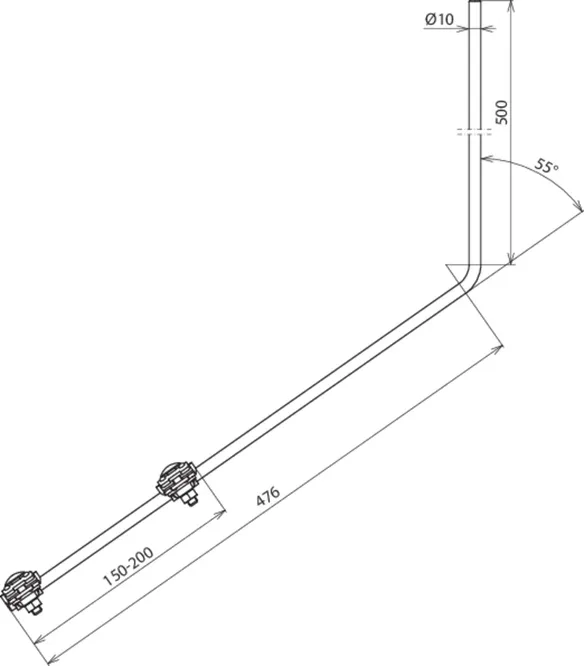

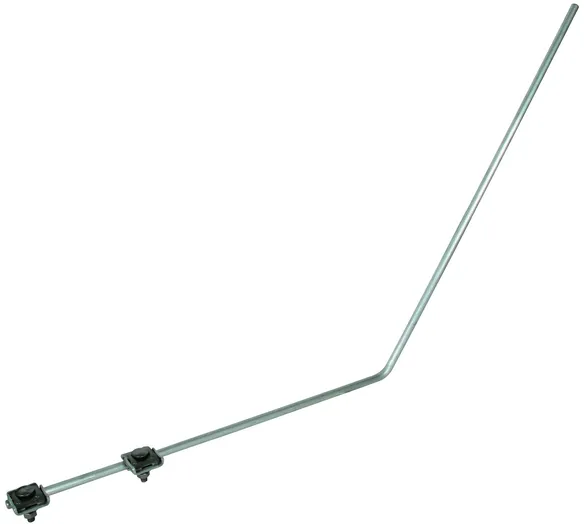

Tvarovaná jímací tyč s dvojicí falcových svorek
Jímací tyč ochraně fotovoltaických zařízení
před bleskem ve volném prostranství
včetně dvou falcových svorek (obj. č. 365 031)
průměr svorek 0,7 – 8 mm
Standardní úhel je nastaven na 55°.
To odpovídá sklonu FV panelů 35°.
Jímací tyče jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
pro max. rychlost nárazového větru 224 km/h.
Celková délka: 1000 mm
Materiál: Al
Průměr hrotu: 10 mm

Výrobek: DEHN
Typ: FSPS 10 1000 W55 FK AL
Obj. č.: 101110
nebo rovnocenný.

Certifikáty



Technické informace

Celková délka 1000 mm
Materiál Al
Průměr hrotu 10 mm
Max. rychlost nárazového větru 224 km/h

Produkt 101110 byl přidán na seznam.

K seznamu

Produkt 101110 byl přidán do nákupního košíku.

K nákupnímu košíku

Samostatná jímací tyč

Možnost připojení hrotu jinými připojovacími svorkami.

1 Produkt

Obj. č. 101010 FSP 10 1000 W55 AL

GTIN 4013364138698, Číslo celního sazebníku (EU): 85389099, Váha brutto: 208.00 g, Balící jednotka: 10.00 ks

Vyobrazení

Další informace

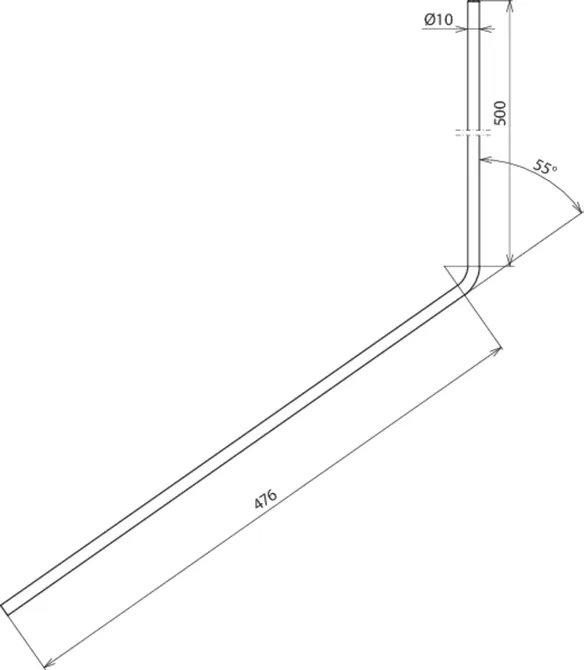

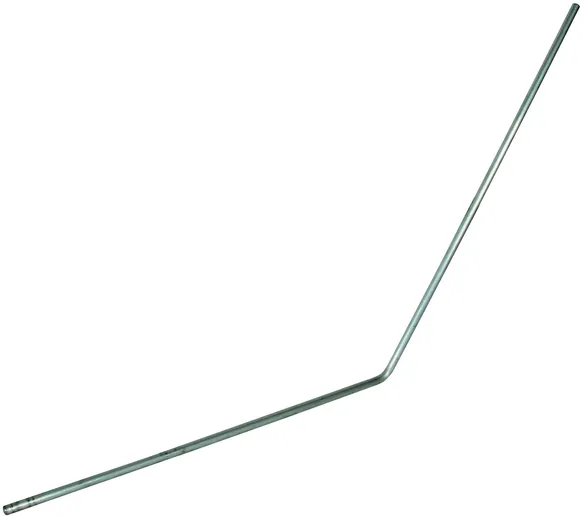

Tvarovaný jímací hrot

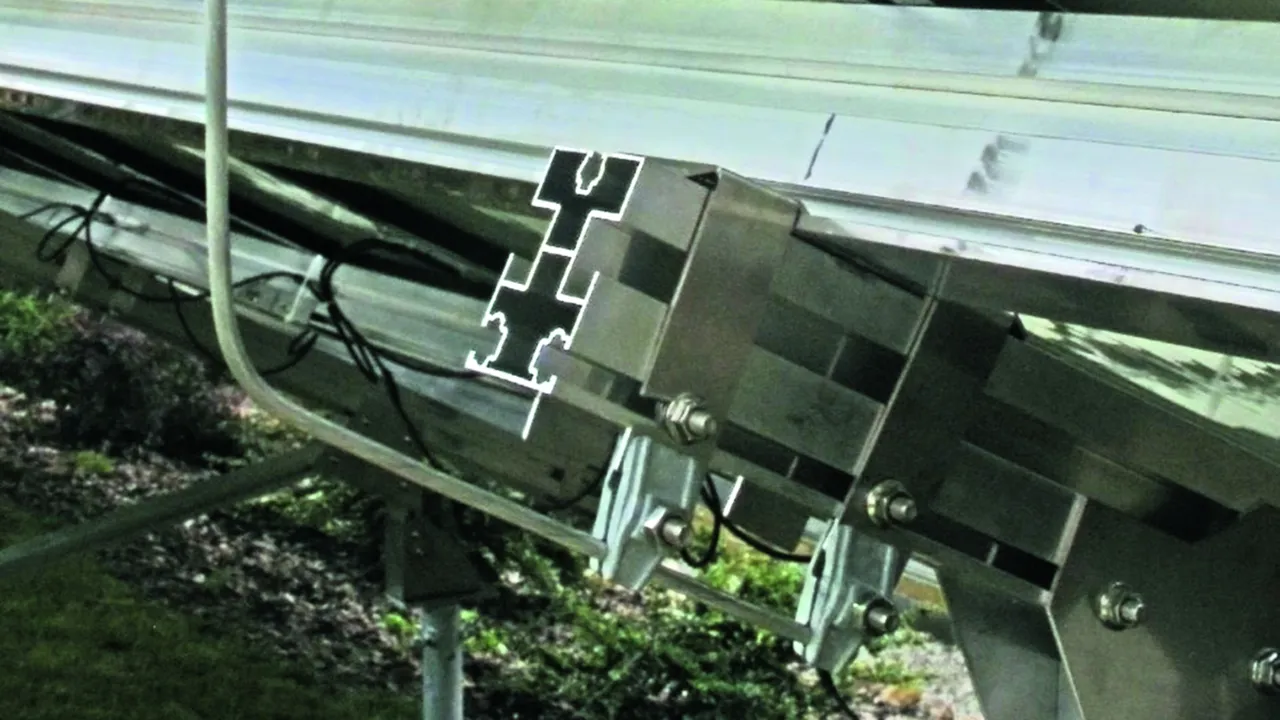

Jímací hrot slouží např. k ochraně před přímým úderem blesku u fotovoltaických zařízení ve volném prostranství
nebo u přístřešků pro auta s fotovoltaickým zařízením
ke kombinaci např. se samostatnými připojovacími svorkami pro ocelové nosníky.
Standardní úhel je nastaven na 55°.
To odpovídá sklonu FV panelů 35°.
Jímací hroty jsou dimenzovány podle Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pro max. rychlost nárazového větru 224 km/h.
Celková délka: 1000 mm
Materiál: Al
Průměr hrotu: 10 mm

Výrobek: DEHN
Typ: FSP 10 1000 W55 AL
Obj. č.: 101010
nebo rovnocenný.



Technické informace

Celková délka 1000 mm
Materiál Al
Průměr hrotu 10 mm
Max. rychlost nárazového větru 224 km/h
