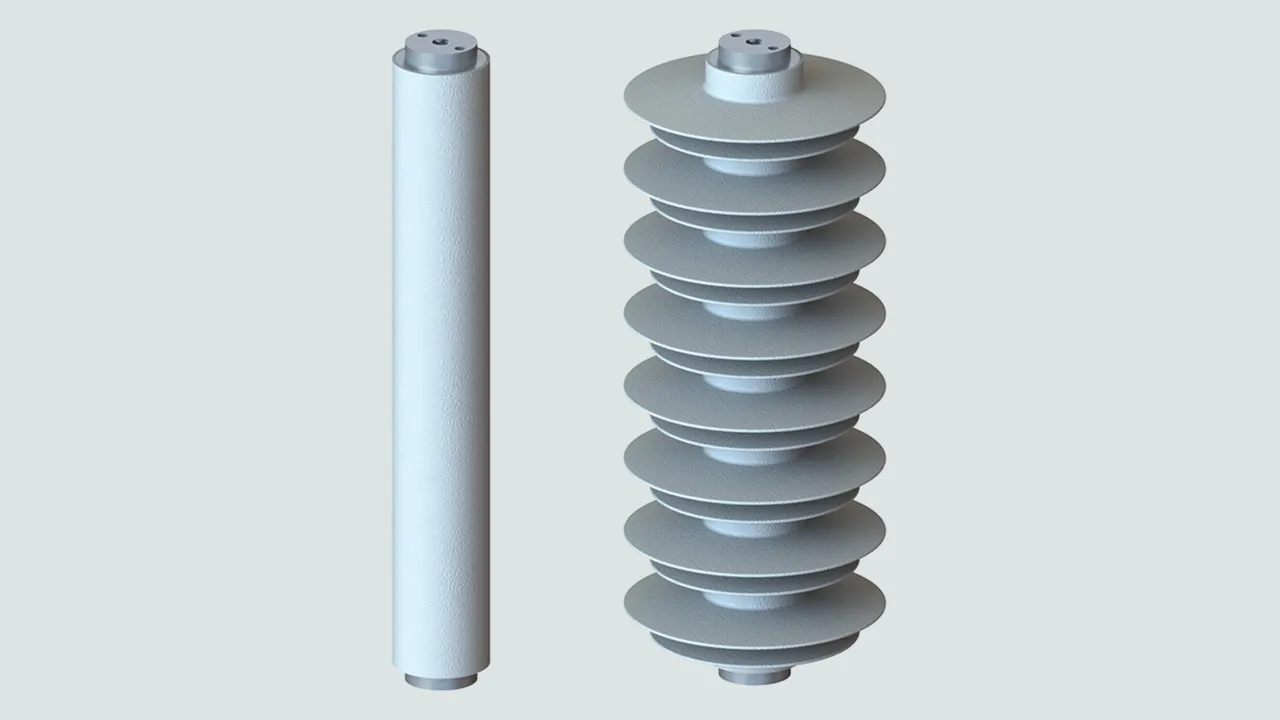

SBKW

  • Metaloxidový svodič pro sítě vysokého napětí do 51 kV
  • Třídy svodičů pro vysoké napětí DH vysoké
  • Jmenovitý svodový impulzní proud 10 kA (8/20 µs)
  • Jmenovitý zkratový proud 63 kA
  • Elektrická pevnost pro vysoké proudy 100 kA (4/10 µs)
  • Pro vnitřní a venkovní prostředí
  • Kryt ze silikonu síťovaného při vysoké teplotě (HTV)
  • Výborné vlastnosti ve znečištěných podmínkách
  • Velmi vysoká mechanická pevnost v ohybu
  • Konstrukce odolná proti rozlomení při přetížení

SBKW ... DH-I-0

19 Produkty

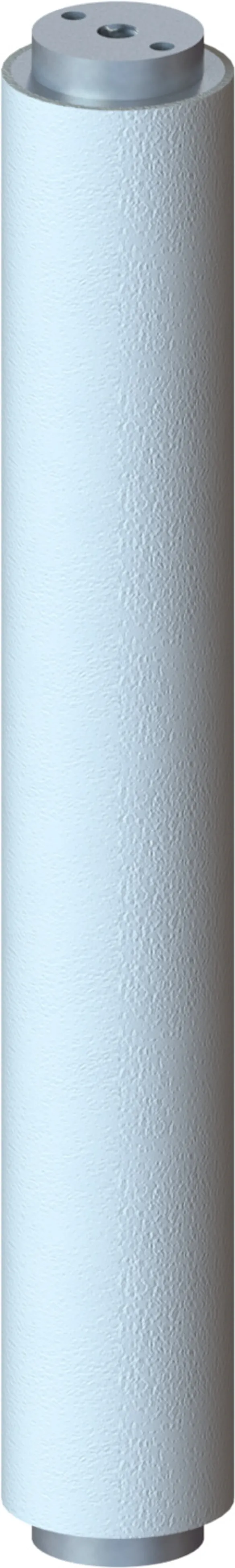

Obj. č. 990401 SBKW 3/DH-I-0

GTIN 4013364537255, Číslo celního sazebníku (EU): 85354000, Váha brutto: 1.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 3/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 3 kV AC
Trvalé napětí: 2,4 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 8 kV
Výška: 120 mm

Výrobek: DEHN
Typ: SBKW 3/DH-I-0
Obj. č.: 990401
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 3 kV
Trvalé napětí AC (Uc ) 2,4 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 8,0 kV

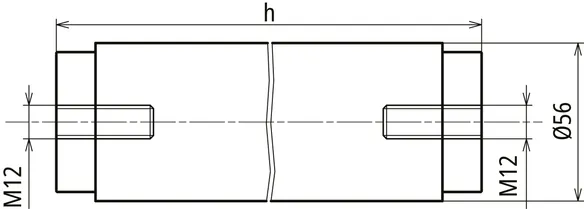

Výška (h) 120 mm
Povrchová vzdálenost (min.) 103 mm

Produkt 990401 byl přidán na seznam.

K seznamu

Produkt 990401 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990402 SBKW 6/DH-I-0

GTIN 4013364537330, Číslo celního sazebníku (EU): 85354000, Váha brutto: 1.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 6/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 6 kV AC
Trvalé napětí: 4,8 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 16,1 kV
Výška: 164 mm

Výrobek: DEHN
Typ: SBKW 6/DH-I-0
Obj. č.: 990402
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 6 kV
Trvalé napětí AC (Uc ) 4,8 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 16,1 kV
Výška (h) 164 mm
Povrchová vzdálenost (min.) 147 mm

Produkt 990402 byl přidán na seznam.

K seznamu

Produkt 990402 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990403 SBKW 9/DH-I-0

GTIN 4013364537323, Číslo celního sazebníku (EU): 85354000, Váha brutto: 1.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 9/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 9 kV AC
Trvalé napětí: 7,2 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 24,1 kV
Výška: 164 mm

Výrobek: DEHN
Typ: SBKW 9/DH-I-0
Obj. č.: 990403
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 9 kV
Trvalé napětí AC (Uc ) 7,2 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 24,1 kV
Výška (h) 164 mm
Povrchová vzdálenost (min.) 147 mm

Produkt 990403 byl přidán na seznam.

K seznamu

Produkt 990403 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990404 SBKW 12/DH-I-0

GTIN 4013364537347, Číslo celního sazebníku (EU): 85354000, Váha brutto: 1.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 12/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 12 kV AC
Trvalé napětí: 9,6 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 32,1 kV
Výška: 208 mm

Výrobek: DEHN
Typ: SBKW 12/DH-I-0
Obj. č.: 990404
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 12 kV
Trvalé napětí AC (Uc ) 9,6 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 32,1 kV
Výška (h) 208 mm
Povrchová vzdálenost (min.) 191 mm

Produkt 990404 byl přidán na seznam.

K seznamu

Produkt 990404 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990405 SBKW 15/DH-I-0

GTIN 4013364537354, Číslo celního sazebníku (EU): 85354000, Váha brutto: 1.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 15/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 15 kV AC
Trvalé napětí: 12 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 40 kV
Výška: 208 mm

Výrobek: DEHN
Typ: SBKW 15/DH-I-0
Obj. č.: 990405
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 15 kV
Trvalé napětí AC (Uc ) 12,0 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 40,0 kV
Výška (h) 208 mm
Povrchová vzdálenost (min.) 191 mm

Produkt 990405 byl přidán na seznam.

K seznamu

Produkt 990405 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990406 SBKW 18/DH-I-0

GTIN 4013364537378, Číslo celního sazebníku (EU): 85354000, Váha brutto: 2.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 18/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 18 kV AC
Trvalé napětí: 14,4 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 48,2 kV
Výška: 208 mm

Výrobek: DEHN
Typ: SBKW 18/DH-I-0
Obj. č.: 990406
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 18 kV
Trvalé napětí AC (Uc ) 14,4 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 48,2 kV
Výška (h) 208 mm
Povrchová vzdálenost (min.) 191 mm

Produkt 990406 byl přidán na seznam.

K seznamu

Produkt 990406 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990407 SBKW 21/DH-I-0

GTIN 4013364537385, Číslo celního sazebníku (EU): 85354000, Váha brutto: 2.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 21/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 21 kV AC
Trvalé napětí: 16,8 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 56,2 kV
Výška: 252 mm

Výrobek: DEHN
Typ: SBKW 21/DH-I-0
Obj. č.: 990407
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 21 kV
Trvalé napětí AC (Uc ) 16,8 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 56,2 kV
Výška (h) 252 mm
Povrchová vzdálenost (min.) 235 mm

Produkt 990407 byl přidán na seznam.

K seznamu

Produkt 990407 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990408 SBKW 24/DH-I-0

GTIN 4013364537408, Číslo celního sazebníku (EU): 85354000, Váha brutto: 2.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 24/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 24 kV AC
Trvalé napětí: 29,2 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 64,2 kV
Výška: 252 mm

Výrobek: DEHN
Typ: SBKW 24/DH-I-0
Obj. č.: 990408
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 24 kV
Trvalé napětí AC (Uc ) 19,2 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 64,2 kV
Výška (h) 252 mm
Povrchová vzdálenost (min.) 235 mm

Produkt 990408 byl přidán na seznam.

K seznamu

Produkt 990408 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990409 SBKW 27/DH-I-0

GTIN 4013364537415, Číslo celního sazebníku (EU): 85354000, Váha brutto: 2.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 27/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 27 kV AC
Trvalé napětí: 21,6 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 72,2 kV
Výška: 296 mm

Výrobek: DEHN
Typ: SBKW 27/DH-I-0
Obj. č.: 990409
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 27 kV
Trvalé napětí AC (Uc ) 21,6 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 72,2 kV
Výška (h) 296 mm
Povrchová vzdálenost (min.) 279 mm

Produkt 990409 byl přidán na seznam.

K seznamu

Produkt 990409 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990410 SBKW 30/DH-I-0

GTIN 4013364537422, Číslo celního sazebníku (EU): 85354000, Váha brutto: 2.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 30/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 30 kV AC
Trvalé napětí: 24 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 80 kV
Výška: 296 mm

Výrobek: DEHN
Typ: SBKW 30/DH-I-0
Obj. č.: 990410
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 30 kV
Trvalé napětí AC (Uc ) 24,0 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 80,0 kV
Výška (h) 296 mm
Povrchová vzdálenost (min.) 279 mm

Produkt 990410 byl přidán na seznam.

K seznamu

Produkt 990410 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990412 SBKW 33/DH-I-0

GTIN 4013364537446, Číslo celního sazebníku (EU): 85354000, Váha brutto: 3.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 33/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 33 kV AC
Trvalé napětí: 26,4 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 88 kV
Výška: 340 mm

Výrobek: DEHN
Typ: SBKW 33/DH-I-0
Obj. č.: 990412
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 33 kV
Trvalé napětí AC (Uc ) 26,4 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 88,0 kV
Výška (h) 340 mm
Povrchová vzdálenost (min.) 323 mm

Produkt 990412 byl přidán na seznam.

K seznamu

Produkt 990412 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990413 SBKW 36/DH-I-0

GTIN 4013364537453, Číslo celního sazebníku (EU): 85354000, Váha brutto: 3.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 36/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 36 kV AC
Trvalé napětí: 28,8 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 96,3 kV
Výška: 340 mm

Výrobek: DEHN
Typ: SBKW 36/DH-I-0
Obj. č.: 990413
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 36 kV
Trvalé napětí AC (Uc ) 28,8 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 96,3 kV
Výška (h) 340 mm
Povrchová vzdálenost (min.) 323 mm

Produkt 990413 byl přidán na seznam.

K seznamu

Produkt 990413 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990414 SBKW 39/DH-I-0

GTIN 4013364537477, Číslo celního sazebníku (EU): 85354000, Váha brutto: 3.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 39/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 39 kV AC
Trvalé napětí: 31,2 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 104,3 kV
Výška: 340 mm

Výrobek: DEHN
Typ: SBKW 39/DH-I-0
Obj. č.: 990414
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 39 kV
Trvalé napětí AC (Uc ) 31,2 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 104,3 kV
Výška (h) 340 mm
Povrchová vzdálenost (min.) 323 mm

Produkt 990414 byl přidán na seznam.

K seznamu

Produkt 990414 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990415 SBKW 42/DH-I-0

GTIN 4013364537484, Číslo celního sazebníku (EU): 85354000, Váha brutto: 3.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 42/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 42 kV AC
Trvalé napětí: 33,6 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 112,4 kV
Výška: 384 mm

Výrobek: DEHN
Typ: SBKW 42/DH-I-0
Obj. č.: 990415
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 42 kV
Trvalé napětí AC (Uc ) 33,6 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 112,4 kV
Výška (h) 384 mm
Povrchová vzdálenost (min.) 367 mm

Produkt 990415 byl přidán na seznam.

K seznamu

Produkt 990415 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990416 SBKW 45/DH-I-0

GTIN 4013364537491, Číslo celního sazebníku (EU): 85354000, Váha brutto: 3.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 45/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 45 kV AC
Trvalé napětí: 36 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 120 kV
Výška: 384 mm

Výrobek: DEHN
Typ: SBKW 45/DH-I-0
Obj. č.: 990416
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 45 kV
Trvalé napětí AC (Uc ) 36,0 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 120,0 kV
Výška (h) 384 mm
Povrchová vzdálenost (min.) 367 mm

Produkt 990416 byl přidán na seznam.

K seznamu

Produkt 990416 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990417 SBKW 48/DH-I-0

GTIN 4013364537514, Číslo celního sazebníku (EU): 85354000, Váha brutto: 3.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 48/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 48 kV AC
Trvalé napětí: 38,4 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 128,4 kV
Výška: 428 mm

Výrobek: DEHN
Typ: SBKW 48/DH-I-0
Obj. č.: 990417
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 48 kV
Trvalé napětí AC (Uc ) 38,4 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 128,4 kV
Výška (h) 428 mm
Povrchová vzdálenost (min.) 411 mm

Produkt 990417 byl přidán na seznam.

K seznamu

Produkt 990417 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990418 SBKW 51/DH-I-0

GTIN 4013364537538, Číslo celního sazebníku (EU): 85354000, Váha brutto: 4.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 51/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 51 kV AC
Trvalé napětí: 41 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 137 kV
Výška: 428 mm

Výrobek: DEHN
Typ: SBKW 51/DH-I-0
Obj. č.: 990418
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 51 kV
Trvalé napětí AC (Uc ) 41 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 137 kV
Výška (h) 428 mm
Povrchová vzdálenost (min.) 411 mm

Produkt 990418 byl přidán na seznam.

K seznamu

Produkt 990418 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990419 SBKW 54/DH-I-0

GTIN 4013364537545, Číslo celního sazebníku (EU): 85354000, Váha brutto: 4.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 54/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 54 kV AC
Trvalé napětí: 43 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 145 kV
Výška: 428 mm

Výrobek: DEHN
Typ: SBKW 54/DH-I-0
Obj. č.: 990419
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 54 kV
Trvalé napětí AC (Uc ) 43 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 145 kV
Výška (h) 428 mm
Povrchová vzdálenost (min.) 411 mm

Produkt 990419 byl přidán na seznam.

K seznamu

Produkt 990419 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990421 SBKW 60/DH-I-0

GTIN 4013364537569, Číslo celního sazebníku (EU): 85354000, Váha brutto: 4.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 60/DH-I-0
Neodstíněný vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 60 kV AC
Trvalé napětí: 48 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 160 kV
Výška: 470 mm

Výrobek: DEHN
Typ: SBKW 60/DH-I-0
Obj. č.: 990421
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 60 kV
Trvalé napětí AC (Uc ) 48 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 160 kV
Výška (h) 470 mm
Povrchová vzdálenost (min.) 453 mm

Produkt 990421 byl přidán na seznam.

K seznamu

Produkt 990421 byl přidán do nákupního košíku.

K nákupnímu košíku

SBKW ... DH-I

19 Produkty

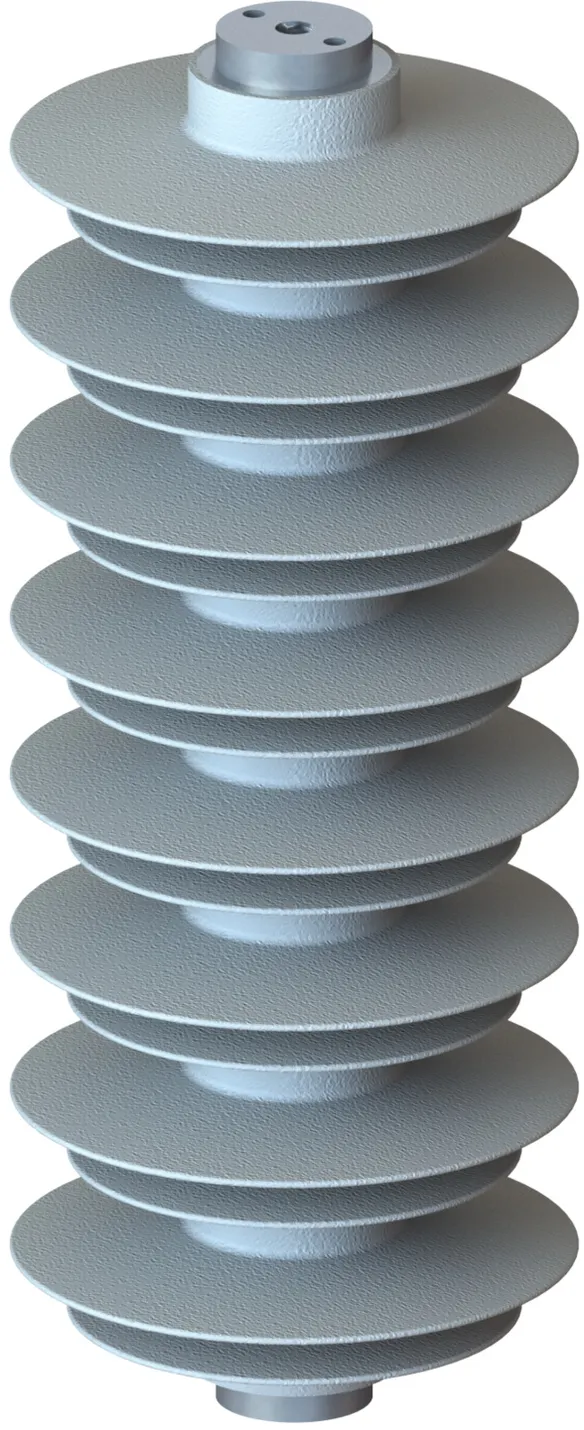

Obj. č. 990501 SBKW 3/DH-I

GTIN 4013364537613, Číslo celního sazebníku (EU): 85354000, Váha brutto: 1.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 3/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 3 kV AC
Trvalé napětí: 2,4 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 8 kV
Výška: 120 mm

Výrobek: DEHN
Typ: SBKW 3/DH-I
Obj. č.: 990501
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 3 kV
Trvalé napětí AC (Uc ) 2,4 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 8,0 kV
Výška (h) 120 mm
Povrchová vzdálenost (min.) 387 mm

Produkt 990501 byl přidán na seznam.

K seznamu

Produkt 990501 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990502 SBKW 6/DH-I

GTIN 4013364537620, Číslo celního sazebníku (EU): 85354000, Váha brutto: 1.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 6/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 6 kV AC
Trvalé napětí: 4,8 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 16,1 kV
Výška: 164 mm

Výrobek: DEHN
Typ: SBKW 6/DH-I
Obj. č.: 990502
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 6 kV
Trvalé napětí AC (Uc ) 4,8 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 16,1 kV
Výška (h) 164 mm
Povrchová vzdálenost (min.) 574 mm

Produkt 990502 byl přidán na seznam.

K seznamu

Produkt 990502 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990503 SBKW 9/DH-I

GTIN 4013364537644, Číslo celního sazebníku (EU): 85354000, Váha brutto: 1.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 9/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 9 kV AC
Trvalé napětí: 7,2 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 24,1 kV
Výška: 164 mm

Výrobek: DEHN
Typ: SBKW 9/DH-I
Obj. č.: 990503
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 9 kV
Trvalé napětí AC (Uc ) 7,2 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 24,1 kV
Výška (h) 164 mm
Povrchová vzdálenost (min.) 574 mm

Produkt 990503 byl přidán na seznam.

K seznamu

Produkt 990503 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990504 SBKW 12/DH-I

GTIN 4013364537781, Číslo celního sazebníku (EU): 85354000, Váha brutto: 1.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 12/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 12 kV AC
Trvalé napětí: 9,6 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 32,1 kV
Výška: 208 mm

Výrobek: DEHN
Typ: SBKW 12/DH-I
Obj. č.: 990504
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 12 kV
Trvalé napětí AC (Uc ) 9,6 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 32,1 kV
Výška (h) 208 mm
Povrchová vzdálenost (min.) 762 mm

Produkt 990504 byl přidán na seznam.

K seznamu

Produkt 990504 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990505 SBKW 15/DH-I

GTIN 4013364537798, Číslo celního sazebníku (EU): 85354000, Váha brutto: 2.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 15/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 15 kV AC
Trvalé napětí: 12 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 40 kV
Výška: 208 mm

Výrobek: DEHN
Typ: SBKW 15/DH-I
Obj. č.: 990505
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 15 kV
Trvalé napětí AC (Uc ) 12,0 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 40,0 kV
Výška (h) 208 mm
Povrchová vzdálenost (min.) 762 mm

Produkt 990505 byl přidán na seznam.

K seznamu

Produkt 990505 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990506 SBKW 18/DH-I

GTIN 4013364537804, Číslo celního sazebníku (EU): 85354000, Váha brutto: 2.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 18/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 18 kV AC
Trvalé napětí: 14,4 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 48,2 kV
Výška: 208 mm

Výrobek: DEHN
Typ: SBKW 18/DH-I
Obj. č.: 990506
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 18 kV
Trvalé napětí AC (Uc ) 14,4 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 48,2 kV
Výška (h) 208 mm
Povrchová vzdálenost (min.) 762 mm

Produkt 990506 byl přidán na seznam.

K seznamu

Produkt 990506 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990507 SBKW 21/DH-I

GTIN 4013364537811, Číslo celního sazebníku (EU): 85354000, Váha brutto: 3.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 21/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 21 kV AC
Trvalé napětí: 16,8 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 56,2 kV
Výška: 252 mm

Výrobek: DEHN
Typ: SBKW 21/DH-I
Obj. č.: 990507
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 21 kV
Trvalé napětí AC (Uc ) 16,8 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 56,2 kV
Výška (h) 252 mm
Povrchová vzdálenost (min.) 950 mm

Produkt 990507 byl přidán na seznam.

K seznamu

Produkt 990507 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990508 SBKW 24/DH-I

GTIN 4013364543225, Číslo celního sazebníku (EU): 85354000, Váha brutto: 3.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 24/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 24 kV AC
Trvalé napětí: 29,2 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 64,2 kV
Výška: 252 mm

Výrobek: DEHN
Typ: SBKW 24/DH-I
Obj. č.: 990508
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 24 kV
Trvalé napětí AC (Uc ) 19,2 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 64,2 kV
Výška (h) 252 mm
Povrchová vzdálenost (min.) 950 mm

Produkt 990508 byl přidán na seznam.

K seznamu

Produkt 990508 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990509 SBKW 27/DH-I

GTIN 4013364537835, Váha brutto: 0.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 27/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 27 kV AC
Trvalé napětí: 21,6 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 72,2 kV
Výška: 296 mm

Výrobek: DEHN
Typ: SBKW 27/DH-I
Obj. č.: 990509
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 27 kV
Trvalé napětí AC (Uc ) 21,6 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 72,2 kV
Výška (h) 296 mm
Povrchová vzdálenost (min.) 1137 mm

Produkt 990509 byl přidán na seznam.

K seznamu

Produkt 990509 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990510 SBKW 30/DH-I

GTIN 4013364537842, Číslo celního sazebníku (EU): 85354000, Váha brutto: 3.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 30/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 30 kV AC
Trvalé napětí: 24 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 80 kV
Výška: 296 mm

Výrobek: DEHN
Typ: SBKW 30/DH-I
Obj. č.: 990510
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 30 kV
Trvalé napětí AC (Uc ) 24,0 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 80,0 kV
Výška (h) 296 mm
Povrchová vzdálenost (min.) 1137 mm

Produkt 990510 byl přidán na seznam.

K seznamu

Produkt 990510 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990512 SBKW 33/DH-I

GTIN 4013364538054, Číslo celního sazebníku (EU): 85354000, Váha brutto: 4.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 33/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 33 kV AC
Trvalé napětí: 26,4 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 88 kV
Výška: 340 mm

Výrobek: DEHN
Typ: SBKW 33/DH-I
Obj. č.: 990512
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 33 kV
Trvalé napětí AC (Uc ) 26,4 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 88,0 kV
Výška (h) 340 mm
Povrchová vzdálenost (min.) 1325 mm

Produkt 990512 byl přidán na seznam.

K seznamu

Produkt 990512 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990513 SBKW 36/DH-I

GTIN 4013364538061, Číslo celního sazebníku (EU): 85354000, Váha brutto: 4.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 36/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 36 kV AC
Trvalé napětí: 28,8 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 96,3 kV
Výška: 340 mm

Výrobek: DEHN
Typ: SBKW 36/DH-I
Obj. č.: 990513
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 36 kV
Trvalé napětí AC (Uc ) 28,8 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 96,3 kV
Výška (h) 340 mm
Povrchová vzdálenost (min.) 1325 mm

Produkt 990513 byl přidán na seznam.

K seznamu

Produkt 990513 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990514 SBKW 39/DH-I

GTIN 4013364538078, Číslo celního sazebníku (EU): 85354000, Váha brutto: 4.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 39/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 39 kV AC
Trvalé napětí: 31,2 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 104,3 kV
Výška: 340 mm

Výrobek: DEHN
Typ: SBKW 39/DH-I
Obj. č.: 990514
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 39 kV
Trvalé napětí AC (Uc ) 31,2 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 104,3 kV
Výška (h) 340 mm
Povrchová vzdálenost (min.) 1325 mm

Produkt 990514 byl přidán na seznam.

K seznamu

Produkt 990514 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990515 SBKW 42/DH-I

GTIN 4013364538092, Číslo celního sazebníku (EU): 85354000, Váha brutto: 4.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 42/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 42 kV AC
Trvalé napětí: 33,6 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 112,4 kV
Výška: 384 mm

Výrobek: DEHN
Typ: SBKW 42/DH-I
Obj. č.: 990515
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 42 kV
Trvalé napětí AC (Uc ) 33,6 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 112,4 kV
Výška (h) 384 mm
Povrchová vzdálenost (min.) 1513 mm

Produkt 990515 byl přidán na seznam.

K seznamu

Produkt 990515 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990516 SBKW 45/DH-I

GTIN 4013364538108, Číslo celního sazebníku (EU): 85354000, Váha brutto: 4.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 45/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 45 kV AC
Trvalé napětí: 36 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 120 kV
Výška: 384 mm

Výrobek: DEHN
Typ: SBKW 45/DH-I
Obj. č.: 990516
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 45 kV
Trvalé napětí AC (Uc ) 36,0 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 120,0 kV
Výška (h) 384 mm
Povrchová vzdálenost (min.) 1513 mm

Produkt 990516 byl přidán na seznam.

K seznamu

Produkt 990516 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990517 SBKW 48/DH-I

GTIN 4013364538115, Číslo celního sazebníku (EU): 85354000, Váha brutto: 5.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 48/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 48 kV AC
Trvalé napětí: 38,4 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 128,4 kV
Výška: 428 mm

Výrobek: DEHN
Typ: SBKW 48/DH-I
Obj. č.: 990517
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 48 kV
Trvalé napětí AC (Uc ) 38,4 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 128,4 kV
Výška (h) 428 mm
Povrchová vzdálenost (min.) 1700 mm

Produkt 990517 byl přidán na seznam.

K seznamu

Produkt 990517 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990518 SBKW 51/DH-I

GTIN 4013364538139, Číslo celního sazebníku (EU): 85354000, Váha brutto: 5.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 51/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 51 kV AC
Trvalé napětí: 41 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 137 kV
Výška: 428 mm

Výrobek: DEHN
Typ: SBKW 51/DH-I
Obj. č.: 990518
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 51 kV
Trvalé napětí AC (Uc ) 41 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 137 kV
Výška (h) 428 mm
Povrchová vzdálenost (min.) 1700 mm

Produkt 990518 byl přidán na seznam.

K seznamu

Produkt 990518 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990519 SBKW 54/DH-I

GTIN 4013364538160, Číslo celního sazebníku (EU): 85354000, Váha brutto: 5.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 54/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 54 kV AC
Trvalé napětí: 43 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 145 kV
Výška: 428 mm

Výrobek: DEHN
Typ: SBKW 54/DH-I
Obj. č.: 990519
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 54 kV
Trvalé napětí AC (Uc ) 43 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 145 kV
Výška (h) 428 mm
Povrchová vzdálenost (min.) 1700 mm

Produkt 990519 byl přidán na seznam.

K seznamu

Produkt 990519 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 990521 SBKW 60/DH-I

GTIN 4013364538184, Číslo celního sazebníku (EU): 85354000, Váha brutto: 6.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vysokonapěťový svodič přepětí SBKW 60/DH-I
Vysokonapěťový svodič přepětí
pro ochranu transformátorů, rozvaděčů
a přenosových vedení
proti atmosférickým a spínacím
přepětím
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: Vysoké napětí DH vysoké
Jmenovité napětí: 60 kV AC
Trvalé napětí: 48 kV AC
Jmenovitý zkratový proud: 63 kA
Zbytkové napětí při 10 kA (8/20 µs): 160 kV
Výška: 470 mm

Výrobek: DEHN
Typ: SBKW 60/DH-I
Obj. č.: 990521
nebo rovnocenný.



Technické informace

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče Vysoké napětí DH vysoké
Jmenovité napětí AC (Ur ) 60 kV
Trvalé napětí AC (Uc ) 48 kV
Jmenovitý zkratový proud (Isc ) 63 kA
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 160 kV
Výška (h) 470 mm
Povrchová vzdálenost (min.) 1886 mm

Produkt 990521 byl přidán na seznam.

K seznamu

Produkt 990521 byl přidán do nákupního košíku.

K nákupnímu košíku
back to top
