Distanční držáky pro omni antény

Pro různá vysílací zařízení jsou instalovány antény, vyžadující 360° vyzařovací charakteristiku. Tyto antény s kruhovým vyzařováním jsou na trhu známy také pod anglickým názvem “Omnidirectional Antennas” (omni/všesměrové antény). Typickým využitím omni antén v praxi jsou: provozní vysílače, bezpečnostní sítě a výjimečně i GSM sítě. V GSM sítích se omni antény používají pouze v případě nízké vysílací zátěže, resp. četnosti vysílání.

U omni antén je třeba si uvědomit, že kovové konstrukce v bezprostřední blízkosti ovlivňují nepříznivě vyzařovací charakteristiku a způsobují útlum. Čím více jsou tyto konstrukce od antén vzdáleny, tím méně je ovlivněna vyzařovací charakteristika.
Pro posouzení, jakým způsobem velikost a struktura blízkých kovových konstrukcí ovlivňuje vyzařovací charakteristiku, byla provedena s podporou firem Kathrein a Rosenheim společná měření produktů firmy DEHN.

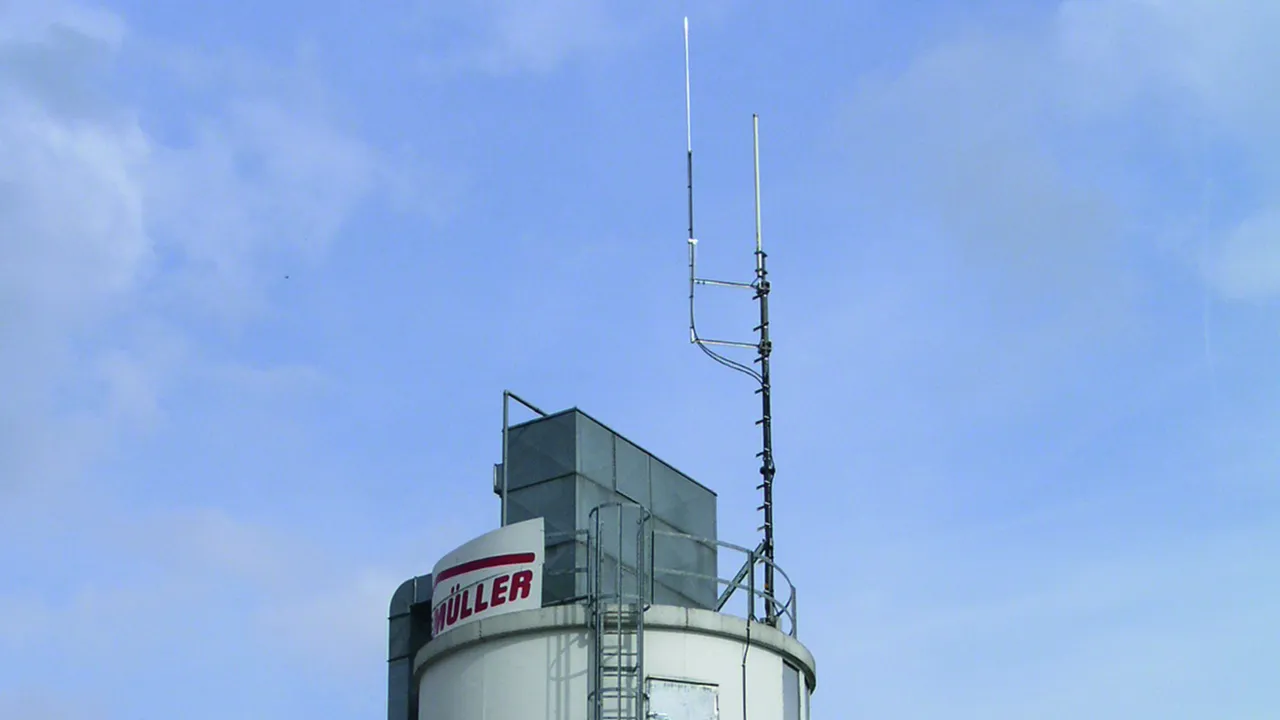

Při instalaci oddálených jímačů pro omni antény musí být zajištěno, aby oddálená jímací tyč s dostatečným ochranným úhlem přikryla chráněnou anténu. Dále je třeba zajistit, aby byla dodržena dostatečná vzdálenost s.

Details

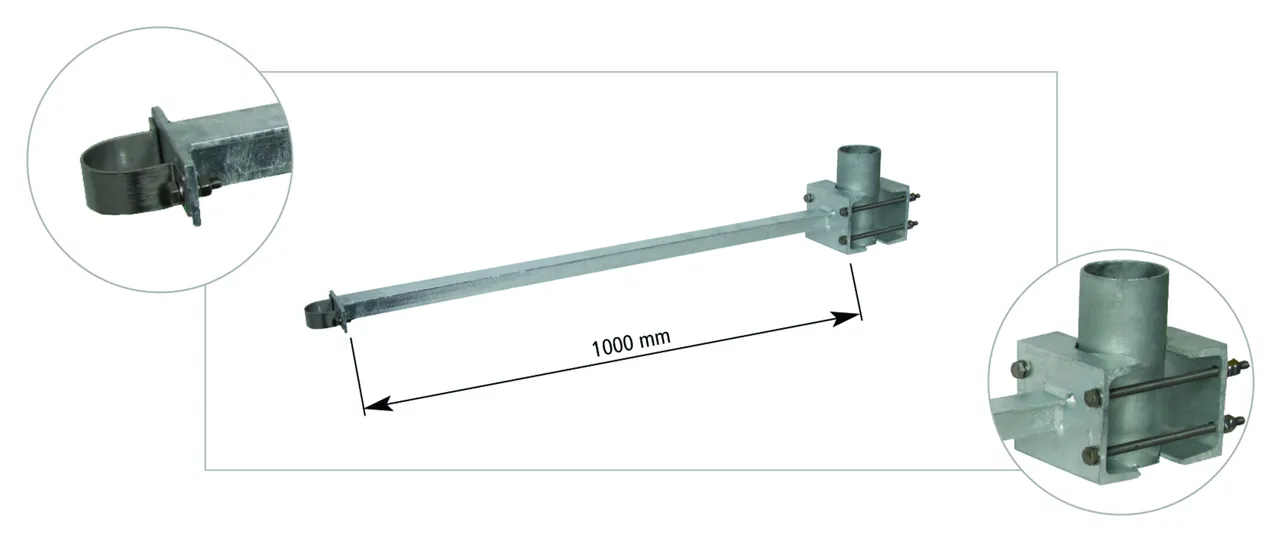

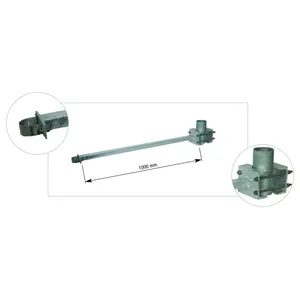

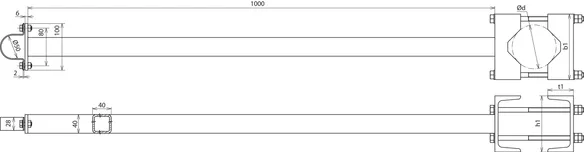

Obr. 3: distanční držák - detailní znázornění
lorem ipsum

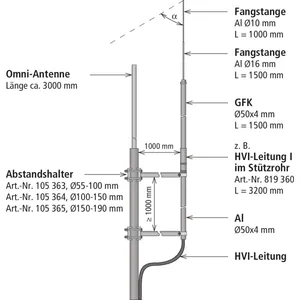

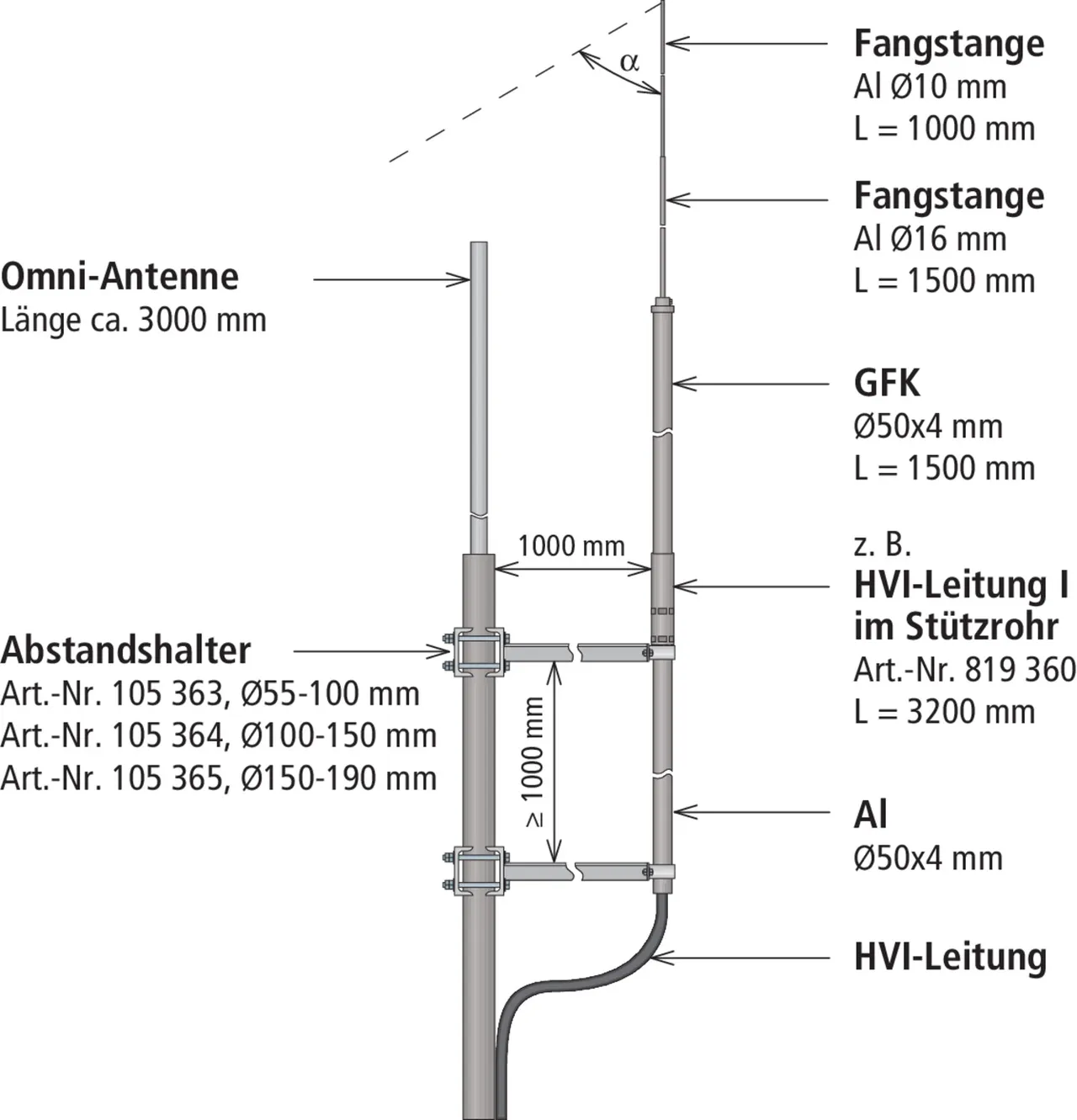

Obr. 2: typická instalace pro omni anténu délky 3000 mm
lorem ipsum

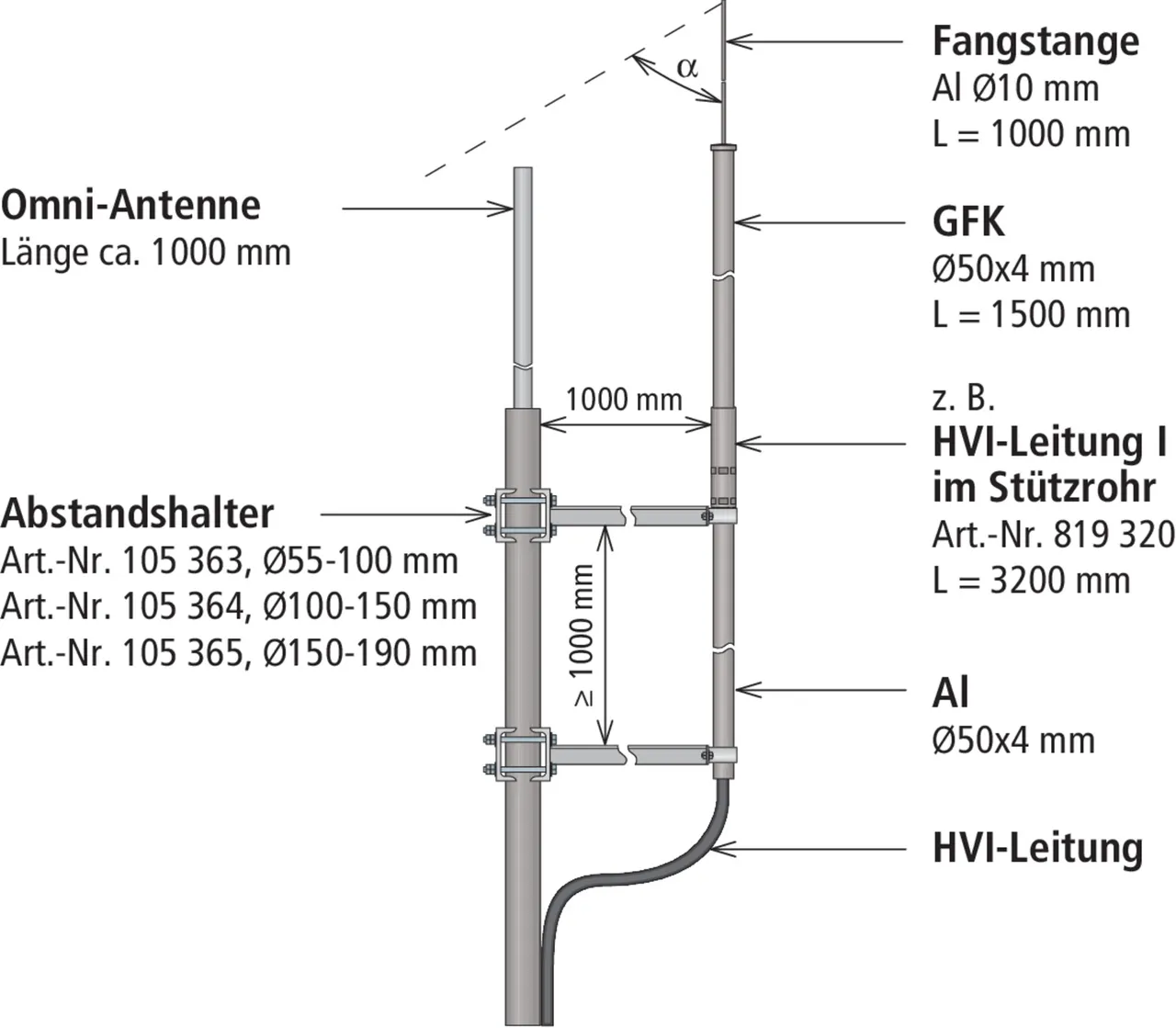

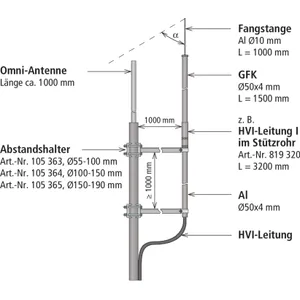

Obr. 1: typická instalace pro omni anténu délky 1000 mm
lorem ipsum

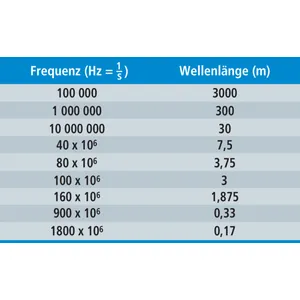

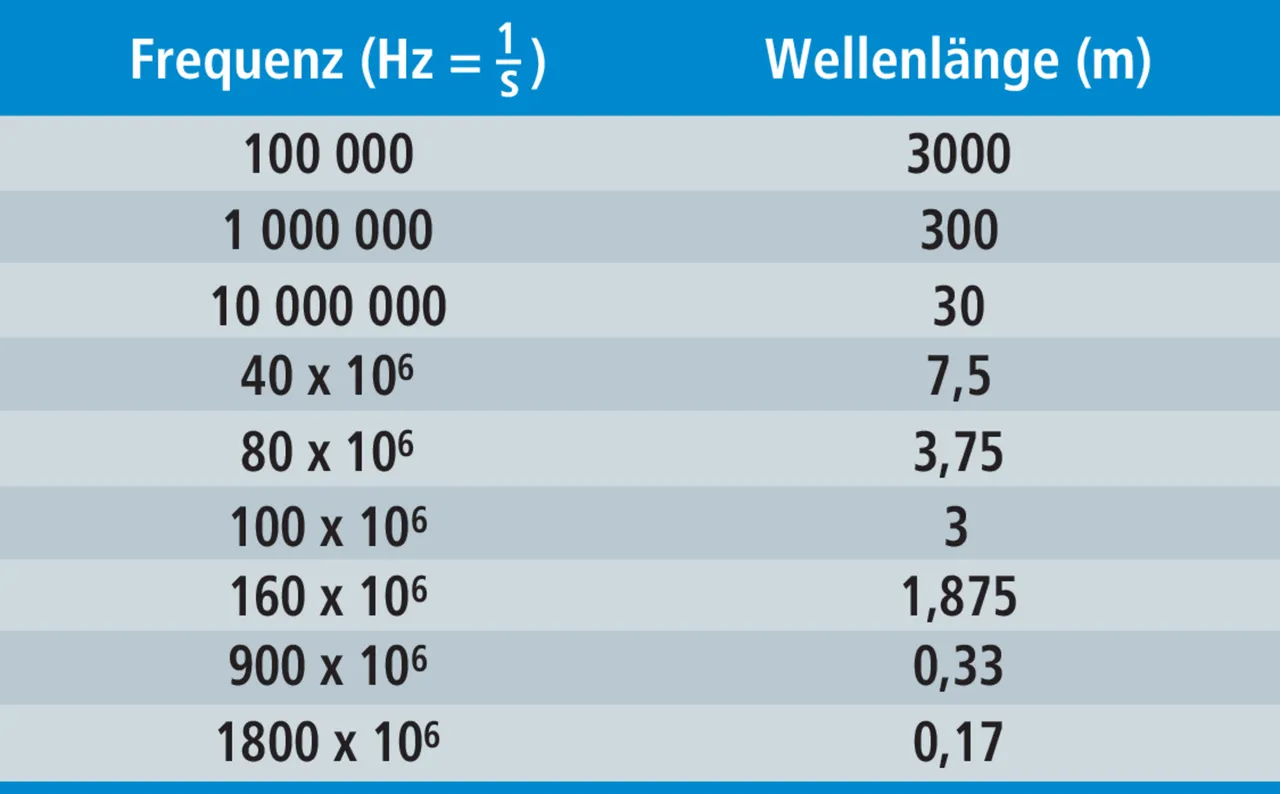

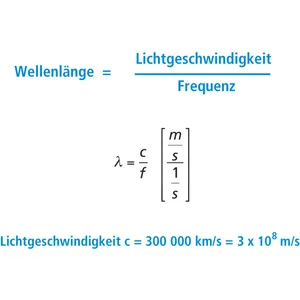

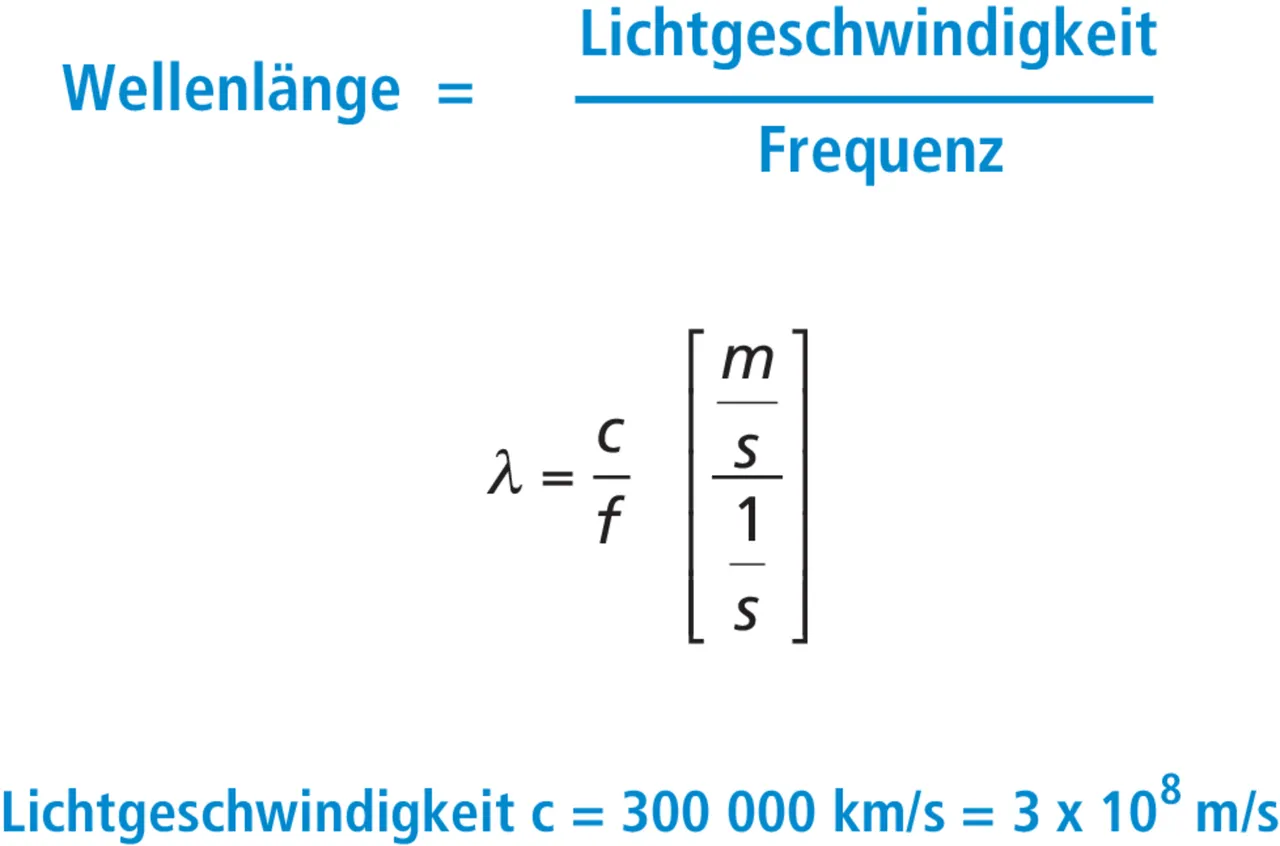

Výpočet vlnové délky
lorem ipsum
Souhrnná tabulka
lorem ipsum

Distanční držák pro podpůrné trubky DEHNiso-Combi s uložením vodiče HVI uvnitř/vně. Montáž na anténní stožár.

3 Produkty

Obj. č. 105363 AH D50 1000 D55.100 STTZN

GTIN 4013364106031, Číslo celního sazebníku (EU): 85389099, Váha brutto: 8.87 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

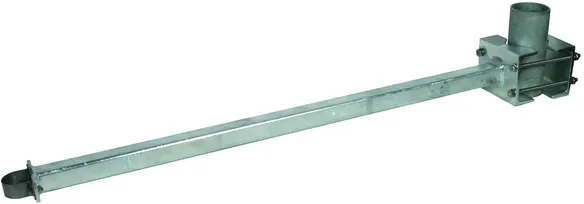

Distanční držák pro omni antény, průměr 55 - 100 mm, FeZn
Distanční držák pro omni antény k upevnění
konstrukce podpůrné trubky na anténní stožár
pro podpůrné trubky DEHNiso-Combi s vodičem HVI power
uloženým uvnitř/vně.
Pro každou podpůrnou trubku oddáleného hromosvodu
musí být instalovány alespoň dva distanční držáky.
Distanční držáky jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Materiál: FeZn
Průměr anténního stožáru : 55 - 100 mm
Průměr podpůrné trubky: 50 mm
Distanční délka: 1000 mm
Rozměry: 140 x 120 x 55 mm

Výrobek: DEHN
Typ: AH D50 1000 D55.100 STTZN
Obj. č.: 105363
nebo rovnocenný.



Technické informace

Materiál FeZn
Průměr anténního stožáru 55 - 100 mm
Průměr podpůrné trubky 50 mm
Distanční délka 1000 mm
Rozměry (š1 x v1 x t1) 140 x 120 x 55 mm

Produkt 105363 byl přidán na seznam.

K seznamu

Produkt 105363 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 105364 AH D50 1000 D100.150 STTZN

GTIN 4013364106048, Číslo celního sazebníku (EU): 85389099, Váha brutto: 10.85 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Distanční držák pro omni antény, rozsah uchycení 100 - 150 mm, FeZn
Distanční držák pro omni antény k upevnění
konstrukce podpůrné trubky na anténní stožár
pro podpůrné trubky DEHNiso-Combi s vodičem HVI power
uloženým uvnitř/vně.
Pro každou podpůrnou trubku oddáleného hromosvodu
musí být instalovány alespoň dva distanční držáky.
Distanční držáky jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Materiál: FeZn
Průměr anténního stožáru : 100 - 150 mm
Průměr podpůrné trubky: 50 mm
Distanční délka: 1000 mm
Rozměry: 190 x 140 x 60 mm

Výrobek: DEHN
Typ: AH D50 1000 D100.150 STTZN
Obj. č.: 105364
nebo rovnocenný.



Technické informace

Materiál FeZn
Průměr anténního stožáru 100 - 150 mm
Průměr podpůrné trubky 50 mm
Distanční délka 1000 mm
Rozměry (š1 x v1 x t1) 190 x 140 x 60 mm

Produkt 105364 byl přidán na seznam.

K seznamu

Produkt 105364 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 105365 AH D50 1000 D150.190 STTZN

GTIN 4013364106055, Číslo celního sazebníku (EU): 85389099, Váha brutto: 14.63 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Distanční držák pro omni antény, rozsah uchycení 150 - 190 mm, FeZn
Distanční držák pro omni antény k upevnění
konstrukce podpůrné trubky na anténní stožár
pro podpůrné trubky DEHNiso-Combi s vodičem HVI power
uloženým uvnitř/vně.
Pro každou podpůrnou trubku oddáleného hromosvodu
musí být instalovány alespoň dva distanční držáky.
Distanční držáky jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Materiál: FeZn
Průměr anténního stožáru : 150 - 190 mm
Průměr podpůrné trubky: 50 mm
Distanční délka: 1000 mm
Rozměry: 230 x 180 x 70 mm

Výrobek: DEHN
Typ: AH D50 1000 D150.190 STTZN
Obj. č.: 105365
nebo rovnocenný.



Technické informace

Materiál FeZn
Průměr anténního stožáru 150 - 190 mm
Průměr podpůrné trubky 50 mm
Distanční délka 1000 mm
Rozměry (š1 x v1 x t1) 230 x 180 x 70 mm
