Podpůrné trubky s vodičem HVI

Vodič s vysokonapěťovou izolací pro dodržení dostatečné vzdálenosti vůči vodivým částem podle ČSN EN 62305-3.
Použití pro nejvyšší dostatečnou vzdálenost s ≤ 75 cm (pro vzduch) nebo s ≤ 150 cm (pro pevný nevodivý materiál).

Opticky přizpůsobené provedení díky uložení vodiče HVI do podpůrné trubky, s nízkým větrným odporem.

Minimální délka pro objednání je 6 nebo 8 m. Potřebnou délku vodiče je třeba zadat v objednávce.
Na základě výroby potvrzené objednávkou (úprava délky vedení) nemůže být vedení vráceno zpět.

Potřebnou délku vodiče je třeba zadat při objednání (krok 0,5 m).

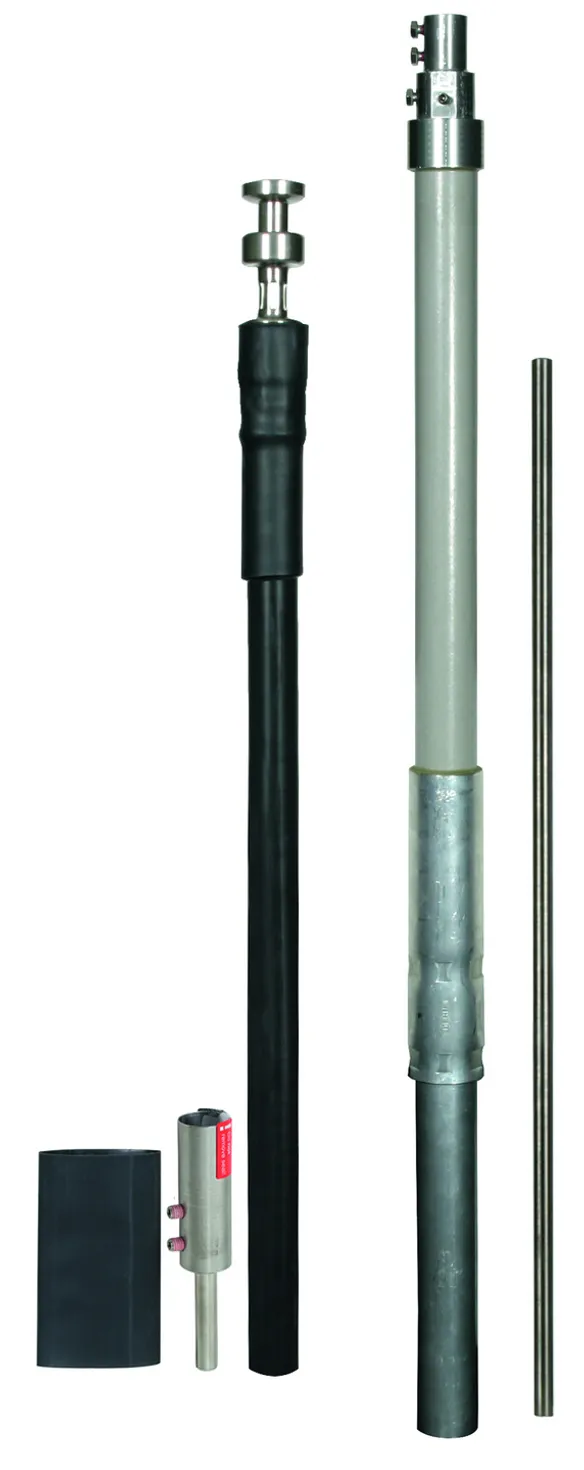

Vodič HVI v podpůrné trubce s krátkou jímací tyčí

S oblastí koncovky uvnitř podpůrné trubky a nerezovou jímací tyčí Ø 10 mm délky 1000 mm.

2 Produkty

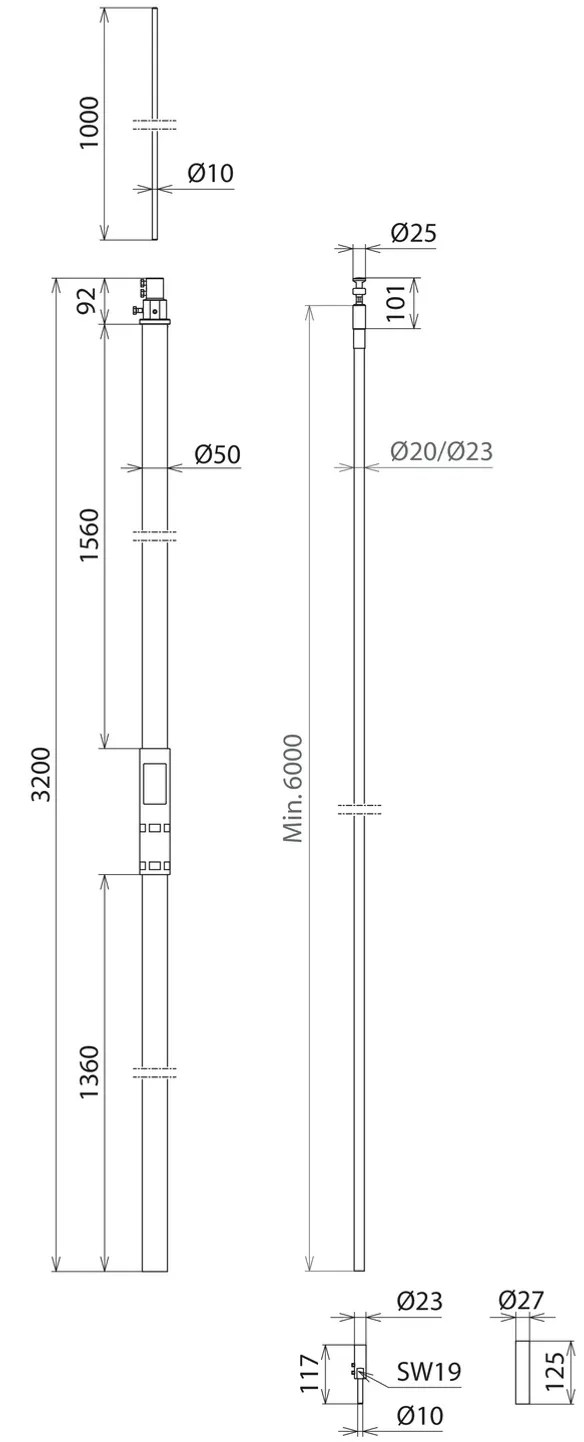

Obj. č. 819326 HVI 20 M L6M SR3200 IP FSP1000 GFK AL

GTIN 4013364260511, Číslo celního sazebníku (EU): 85389099, Váha brutto: 8.70 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Vodič HVI v podpůrné trubce s jímací tyčí, barva černá
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI jsou
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
dimenzovány do rychlosti nárazového větru až 237 km/h.
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 10 mm délky 1000 mm)
a s jedním uzemňovacím prvkem
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 20 mm
Barva vodiče: černá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Max. volná délka s jímací tyčí (montáž na stěnu): 3500 mm
Max. rychlost nárazového větru: (max. volná délka 3500 mm, 1x HVI vnitřní) 237 km/h
Max. rychlost nárazového větru : (max. volná délka 3500 mm, 1x HVI vnější) 227 km/h
Max. rychlost nárazového větru : (max. volná délka 3500 mm, 4x HVI vnější) 200 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 20 M L6M SR3200 IP FSP1000 GFK AL
Obj. č.: 819326
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Průměr vodiče 20 mm
Barva vodiče černá ●
Materiál vodiče Cu
Minimální objednací délka 6 m
Max. volná délka s jímací tyčí (montáž na stěnu) 3500 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819326 byl přidán na seznam.

K seznamu

Produkt 819326 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819336 HVI 23 L6M SR3200 IP FSP1000 GFK AL

GTIN 4013364241237, Číslo celního sazebníku (EU): 85389099, Váha brutto: 10.90 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Vodič HVI v podpůrné trubce s jímací tyčí, barva šedá
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI jsou
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
dimenzovány do rychlosti nárazového větru až 237 km/h.
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 10 mm délky 1000 mm)
a s jedním uzemňovacím prvkem
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 23 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Max. volná délka s jímací tyčí (montáž na stěnu): 3500 mm
Max. rychlost nárazového větru: (max. volná délka 3500 mm, 1x HVI šedý vnitřní) 237 km/h
Max. rychlost nárazového větru : (max. volná délka 3500 mm, 1x HVI šedý vnější) 225 km/h
Max. rychlost nárazového větru : (max. volná délka 3500 mm, 4x HVI šedý vnější) 194 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 23 L6M SR3200 IP FSP1000 GFK AL
Obj. č.: 819336
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Průměr vodiče 23 mm
Barva vodiče šedá ●
Materiál vodiče Cu
Minimální objednací délka 6 m
Max. volná délka s jímací tyčí (montáž na stěnu) 3500 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819336 byl přidán na seznam.

K seznamu

Produkt 819336 byl přidán do nákupního košíku.

K nákupnímu košíku

Vodič HVI v podpůrné trubce s dlouhou jímací tyčí

S oblastí koncovky uvnitř podpůrné trubky a hliníkovou jímací tyčí Ø 22 / 16 / 10 mm délky 2500 mm.

4 Produkty

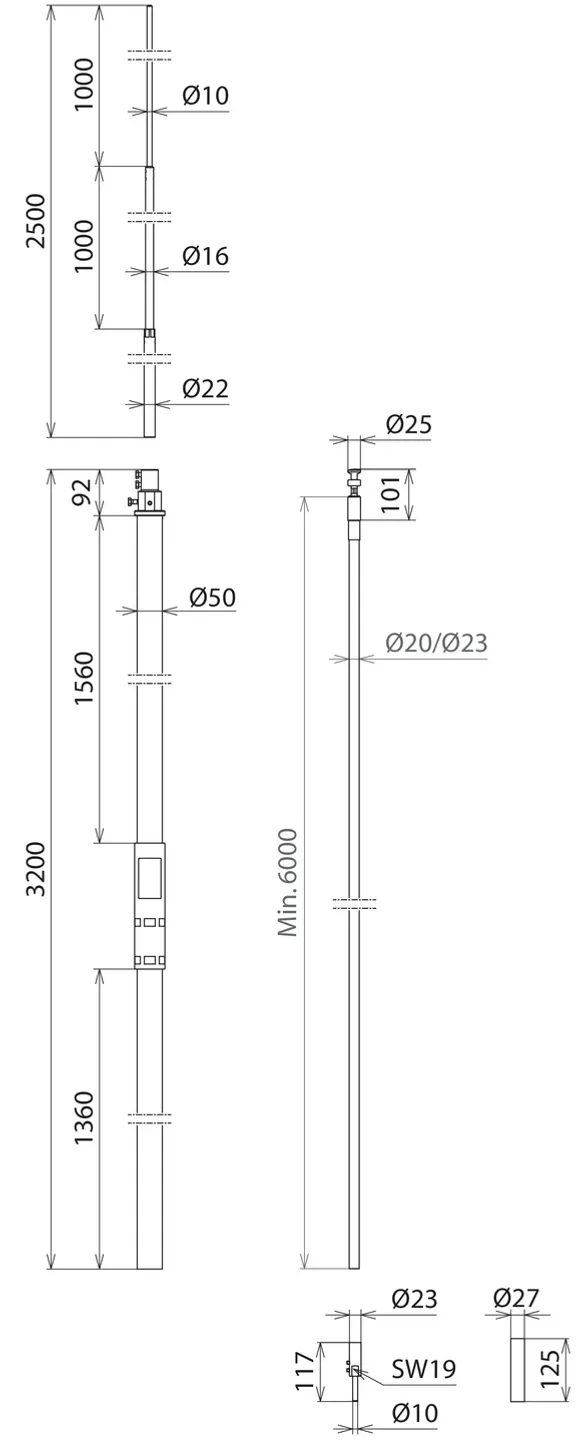

Obj. č. 819328 HVI 20 M L6M SR3200 IP RFS2500 GFK AL

GTIN 4013364260504, Číslo celního sazebníku (EU): 85389099, Váha brutto: 9.10 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Vodič HVI v podpůrné trubce s jímací tyčí Barva černá
Vodič HVI v podpůrné trubce
izolovaný svodič odolný proti vysokému napětí
pro zajištění dostatečné vzdálenosti vůči
elektricky vodivým částem
podle DIN EN 62305-3 (VDE 0185-305-3)
Ekvivalent dostatečné vzdálenosti s =< 75 cm (pro vzduch)
nebo s =< 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI jsou podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 189 km/h.
Vodič HVI vedený v podpůrné trubce, se speciální
oblastí koncovky uvnitř trubky a jímací tyčí Ø 22/16/10 mm, délka 2500 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 20 mm
Barva vodiče: černá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Max. volná délka s jímací tyčí (montáž na stěnu): 5000 mm
Max. rychlost nárazového větru: (max. volná délka 5000 mm, 1x HVI vnitřní) 189 km/h
Max. rychlost nárazového větru : (max. volná délka 5000 mm, 1x HVI vnější) 176 km/h
Max. rychlost nárazového větru : (max. volná délka 5000 mm, 4x HVI vnější) 156 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 20 M L6M SR3200 IP RFS2500 GFK AL
Obj. č.: 819328
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Průměr vodiče 20 mm
Barva vodiče černá ●
Materiál vodiče Cu
Minimální objednací délka 6 m
Max. volná délka s jímací tyčí (montáž na stěnu) 5000 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819328 byl přidán na seznam.

K seznamu

Produkt 819328 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819338 HVI 23 L6M SR3200 IP RFS2500 GFK AL

GTIN 4013364241244, Číslo celního sazebníku (EU): 85389099, Váha brutto: 11.30 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Vodič HVI v podpůrné trubce s jímací tyčí Barva šedá
Vodič HVI v podpůrné trubce
izolovaný svodič odolný proti vysokému napětí
pro zajištění dostatečné vzdálenosti vůči
elektricky vodivým částem
podle DIN EN 62305-3 (VDE 0185-305-3)
Ekvivalent dostatečné vzdálenosti s =< 75 cm (pro vzduch)
nebo s =< 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI jsou podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 189 km/h.
Vodič HVI vedený v podpůrné trubce, se speciální
oblastí koncovky uvnitř trubky a jímací tyčí Ø 22/16/10 mm, délka 2500 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 23 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Max. volná délka s jímací tyčí (montáž na stěnu): 5000 mm
Max. rychlost nárazového větru: (max. volná délka 5000 mm, 1x HVI šedý vnitřní) 189 km/h
Max. rychlost nárazového větru : (max. volná délka 5000 mm, 1x HVI šedý vnější) 173 km/h
Max. rychlost nárazového větru : (max. volná délka 5000 mm, 4x HVI šedý vnější) 151 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 23 L6M SR3200 IP RFS2500 GFK AL
Obj. č.: 819338
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Průměr vodiče 23 mm
Barva vodiče šedá ●
Materiál vodiče Cu
Minimální objednací délka 6 m
Max. volná délka s jímací tyčí (montáž na stěnu) 5000 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819338 byl přidán na seznam.

K seznamu

Produkt 819338 byl přidán do nákupního košíku.

K nákupnímu košíku

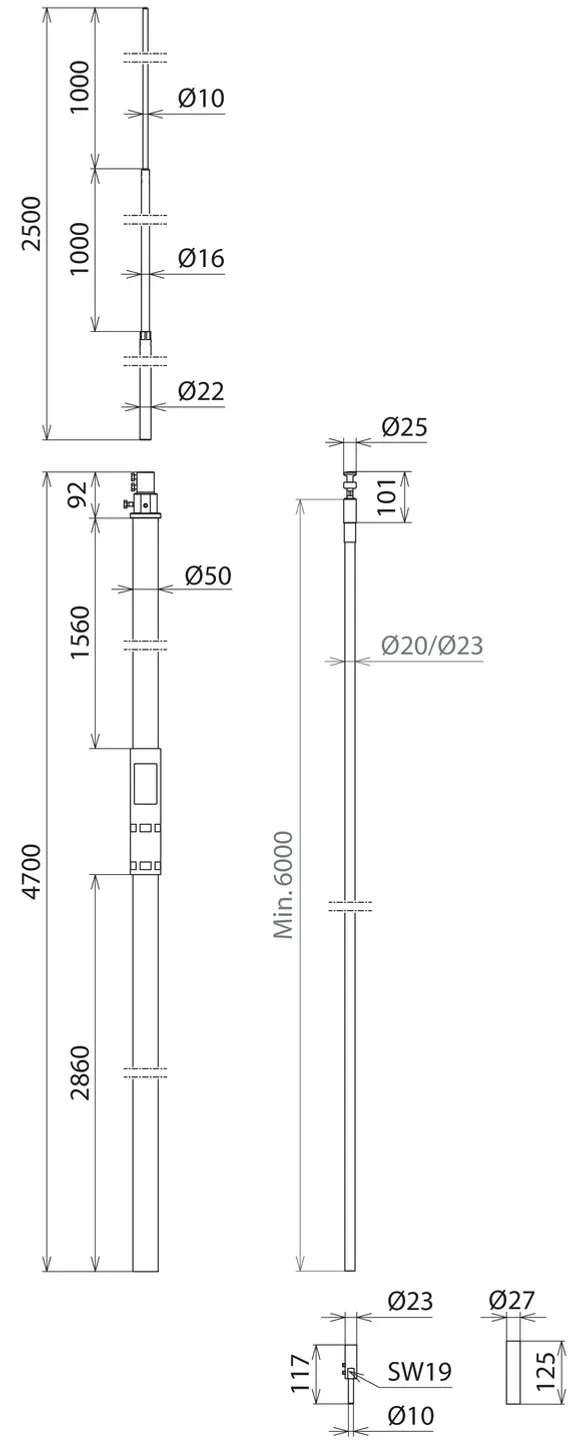

Obj. č. 819426 HVI 20 M L6M SR4700 IP RFS2500 GFK AL

GTIN 4013364260474, Číslo celního sazebníku (EU): 85389099, Váha brutto: 11.60 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vodič HVI v podpůrné trubce s jímací tyčí Barva černá
Vodič HVI v podpůrné trubce
izolovaný svodič odolný proti vysokému napětí
pro zajištění dostatečné vzdálenosti vůči
elektricky vodivým částem
podle DIN EN 62305-3 (VDE 0185-305-3)
Ekvivalent dostatečné vzdálenosti s =< 75 cm (pro vzduch)
nebo s =< 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI jsou podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 184 km/h.
Vodič HVI vedený v podpůrné trubce, se speciální
oblastí koncovky uvnitř trubky a jímací tyčí Ø 22/16/10 mm, délka 2500 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Průměr vodiče: 20 mm
Barva vodiče: černá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Max. volná délka s jímací tyčí (montáž na stěnu): 5500 mm
Max. rychlost nárazového větru: (max. volná délka 5500 mm, 1x HVI vnitřní) 184 km/h
Max. rychlost nárazového větru : (max. volná délka 5500 mm, 1x HVI vnější) 151 km/h
Max. rychlost nárazového větru : (max. volná délka 5500 mm, 4x HVI vnější) 139 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 20 M L6M SR4700 IP RFS2500 GFK AL
Obj. č.: 819426
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 4700 mm
Přepravní délka 4700 mm
Vnější průměr 50 mm
Průměr vodiče 20 mm
Barva vodiče černá ●
Materiál vodiče Cu
Minimální objednací délka 6 m
Max. volná délka s jímací tyčí (montáž na stěnu) 5500 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819426 byl přidán na seznam.

K seznamu

Produkt 819426 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819438 HVI 23 L6M SR4700 IP RFS2500 GFK AL

GTIN 4013364241251, Číslo celního sazebníku (EU): 85389099, Váha brutto: 13.80 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vodič HVI v podpůrné trubce s jímací tyčí Barva šedá
Vodič HVI v podpůrné trubce
izolovaný svodič odolný proti vysokému napětí
pro zajištění dostatečné vzdálenosti vůči
elektricky vodivým částem
podle DIN EN 62305-3 (VDE 0185-305-3)
Ekvivalent dostatečné vzdálenosti s =< 75 cm (pro vzduch)
nebo s =< 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI jsou podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 184 km/h.
Vodič HVI vedený v podpůrné trubce, se speciální
oblastí koncovky uvnitř trubky a jímací tyčí Ø 22/16/10 mm, délka 2500 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Průměr vodiče: 23 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Max. volná délka s jímací tyčí (montáž na stěnu): 5500 mm
Max. rychlost nárazového větru: (max. volná délka 5500 mm, 1x HVI šedý vnitřní) 184 km/h
Max. rychlost nárazového větru : (max. volná délka 5500 mm, 1x HVI šedý vnější) 149 km/h
Max. rychlost nárazového větru : (max. volná délka 5500 mm, 4x HVI šedý vnější) 137 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 23 L6M SR4700 IP RFS2500 GFK AL
Obj. č.: 819438
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 4700 mm
Přepravní délka 4700 mm
Vnější průměr 50 mm
Průměr vodiče 23 mm
Barva vodiče šedá ●
Materiál vodiče Cu
Minimální objednací délka 6 m
Max. volná délka s jímací tyčí (montáž na stěnu) 5500 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819438 byl přidán na seznam.

K seznamu

Produkt 819438 byl přidán do nákupního košíku.

K nákupnímu košíku

Vodič HVI v podpůrné trubce (stranový vývod) s krátkou jímací tyčí a tříramenným stojanem malým

S oblastí koncovky uvnitř podpůrné trubky a nerezovou jímací tyčí Ø 10 mm délky 1000 mm.
S tříramenným stojanem (obj. č. 107 390).

2 Produkty

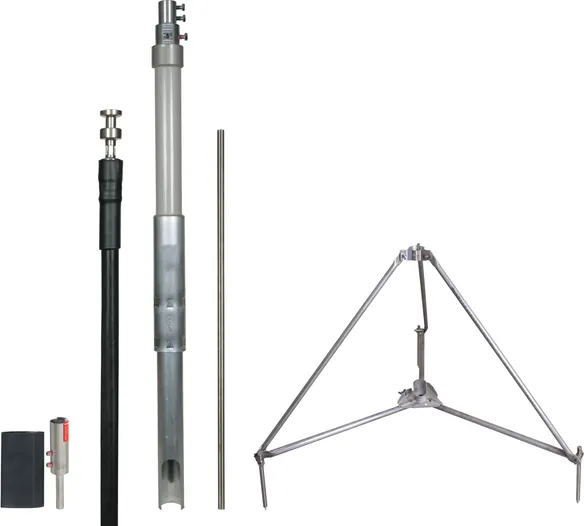

Obj. č. 819371 HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A

GTIN 4013364260498, Číslo celního sazebníku (EU): 85389099, Váha brutto: 19.10 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vodič HVI v podpůrné trubce s jímací tyčí, barva černá
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI a tříramenný stojan
jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 10 mm délky 1000 mm).
S tříramenným stojanem (obj. č. 107 390).
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 20 mm
Barva vodiče: černá ●
Materiál vodiče: Cu
Poloměr stojanu: 680 mm
Plošné rozměry stojanu: 1175 x 1020 mm
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A
Obj. č.: 819371
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Průměr vodiče 20 mm
Barva vodiče černá ●
Materiál vodiče Cu
Poloměr stojanu 680 mm
Plošné rozměry stojanu 1175 x 1020 mm
Minimální objednací délka 6 m
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819371 byl přidán na seznam.

K seznamu

Produkt 819371 byl přidán do nákupního košíku.

K nákupnímu košíku

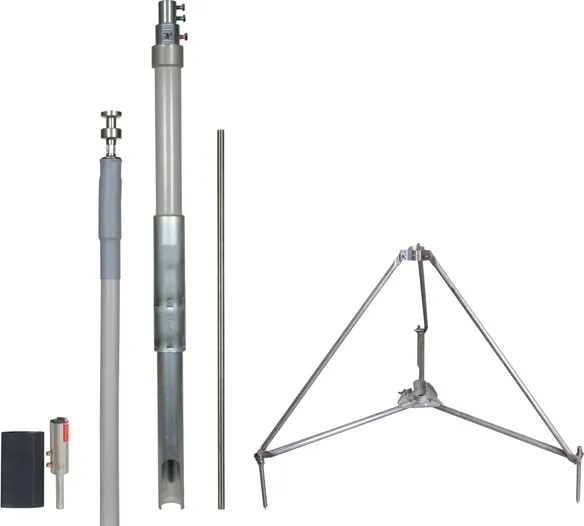

Obj. č. 819381 HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A

GTIN 4013364241954, Číslo celního sazebníku (EU): 85389099, Váha brutto: 21.30 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vodič HVI v podpůrné trubce s jímací tyčí, barva šedá
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI a tříramenný stojan
jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 10 mm délky 1000 mm).
S tříramenným stojanem (obj. č. 107 390).
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 23 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Poloměr stojanu: 680 mm
Plošné rozměry stojanu: 1175 x 1020 mm
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A
Obj. č.: 819381
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Průměr vodiče 23 mm
Barva vodiče šedá ●
Materiál vodiče Cu
Poloměr stojanu 680 mm
Plošné rozměry stojanu 1175 x 1020 mm
Minimální objednací délka 6 m
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819381 byl přidán na seznam.

K seznamu

Produkt 819381 byl přidán do nákupního košíku.

K nákupnímu košíku

Vodič HVI v podpůrné trubce (stranový vývod) s dlouhou jímací tyčí a tříramenným stojanem malým

S oblastí koncovky uvnitř podpůrné trubky a hliníkovou jímací tyčí Ø 22 / 16 / 10 mm délky 2500 mm.
S tříramenným stojanem (obj. č. 107 391).

2 Produkty

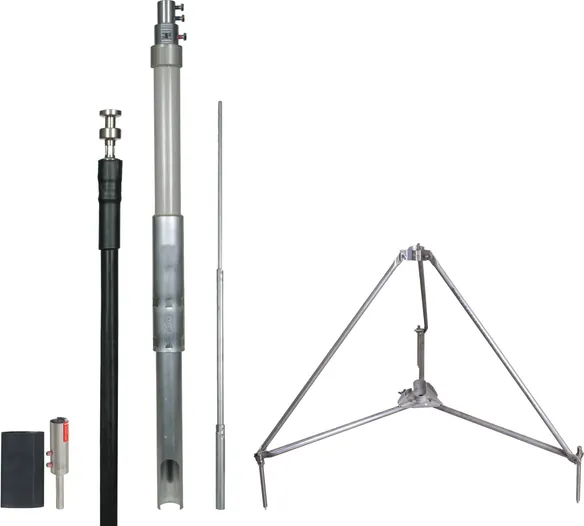

Obj. č. 819373 HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A

GTIN 4013364260481, Číslo celního sazebníku (EU): 85389099, Váha brutto: 20.10 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vodič HVI v podpůrné trubce s jímací tyčí, barva černá
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI a tříramenný stojan
jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 22 / 16 / 10 mm délky 2500 mm).
S tříramenným stojanem (obj. č. 107 390).
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 20 mm
Barva vodiče: černá ●
Materiál vodiče: Cu
Poloměr stojanu: 680 mm
Plošné rozměry stojanu: 1175 x 1020 mm
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A
Obj. č.: 819373
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Průměr vodiče 20 mm
Barva vodiče černá ●
Materiál vodiče Cu
Poloměr stojanu 680 mm
Plošné rozměry stojanu 1175 x 1020 mm
Minimální objednací délka 6 m
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819373 byl přidán na seznam.

K seznamu

Produkt 819373 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819383 HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A

GTIN 4013364241961, Číslo celního sazebníku (EU): 85389099, Váha brutto: 22.30 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vodič HVI v podpůrné trubce s jímací tyčí, barva šedá
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI a tříramenný stojan
jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 22 / 16 / 10 mm délky 2500 mm).
S tříramenným stojanem (obj. č. 105 790).
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 23 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Poloměr stojanu: 680 mm
Plošné rozměry stojanu: 1175 x 1020 mm
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A
Obj. č.: 819383
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Průměr vodiče 23 mm
Barva vodiče šedá ●
Materiál vodiče Cu
Poloměr stojanu 680 mm
Plošné rozměry stojanu 1175 x 1020 mm
Minimální objednací délka 6 m
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819383 byl přidán na seznam.

K seznamu

Produkt 819383 byl přidán do nákupního košíku.

K nákupnímu košíku

Vodič HVI v podpůrné trubce (stranový vývod) s dlouhou jímací tyčí a tříramenným stojanem velkým

S oblastí koncovky uvnitř podpůrné trubky a hliníkovou jímací tyčí Ø 22 / 16 / 10 mm délky 2500 mm.
S tříramenným stojanem (obj. č. 107 391).

2 Produkty

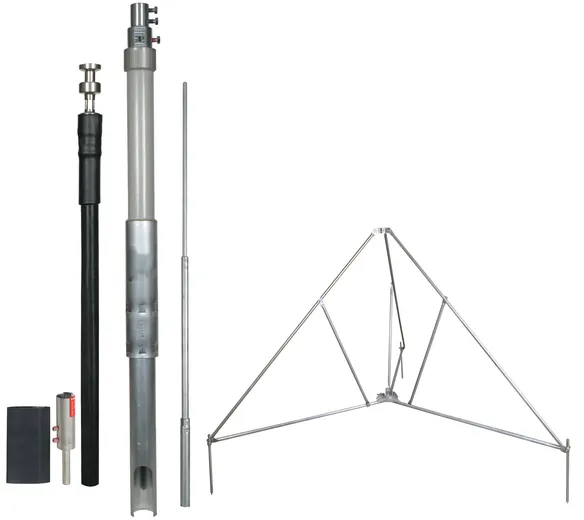

Obj. č. 819473 HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A

GTIN 4013364260450, Číslo celního sazebníku (EU): 85389099, Váha brutto: 37.80 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vodič HVI v podpůrné trubce s jímací tyčí a tříramenným stojanem velkým
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI a tříramenný stojan
jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 22 / 16 / 10 mm délky 2500 mm).
S tříramenným stojanem (obj. č. 107 391).
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Průměr vodiče: 20 mm
Barva vodiče: černá ●
Materiál vodiče: Cu
Poloměr stojanu: 1330 mm
Plošné rozměry stojanu: 2300 x 1995 mm
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A
Obj. č.: 819473
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 4700 mm
Přepravní délka 4700 mm
Vnější průměr 50 mm
Průměr vodiče 20 mm
Barva vodiče černá ●
Materiál vodiče Cu
Poloměr stojanu 1330 mm
Plošné rozměry stojanu 2300 x 1995 mm
Minimální objednací délka 6 m
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819473 byl přidán na seznam.

K seznamu

Produkt 819473 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819483 HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A

GTIN 4013364241978, Číslo celního sazebníku (EU): 85389099, Váha brutto: 40.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Vodič HVI v podpůrné trubce s jímací tyčí a tříramenným stojanem velkým
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI a tříramenný stojan
jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 22 / 16 / 10 mm délky 2500 mm).
S tříramenným stojanem (obj. č. 107 391).
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Průměr vodiče: 23 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Poloměr stojanu: 1330 mm
Plošné rozměry stojanu: 2300 x 1995 mm
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A
Obj. č.: 819483
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 4700 mm
Přepravní délka 4700 mm
Vnější průměr 50 mm
Průměr vodiče 23 mm
Barva vodiče šedá ●
Materiál vodiče Cu
Poloměr stojanu 1330 mm
Plošné rozměry stojanu 2300 x 1995 mm
Minimální objednací délka 6 m
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819483 byl přidán na seznam.

K seznamu

Produkt 819483 byl přidán do nákupního košíku.

K nákupnímu košíku
back to top
