Ploché střechy - držáky vedení, propojovací pásky

Střešní držáky vedení a propojky (lana, pásky, spojky) pro ploché střechy.

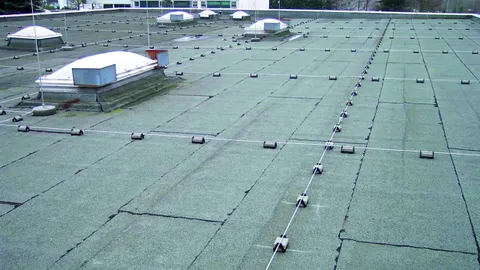

Držák vedení na ploché střechy

Držáky vedení pro uchycení drátů a pásků (s adaptérem) na ploché střechy.
  • Držák vedení se základovou destičkou, plastový, odolnost proti UV záření, bezhalogenový.
  • Zátěž je z mrazuvzdorného betonu podle ČSN EN 1338 (betonové dlaždice), mrazuvzdornost podle ČSN EN 1340 (střídavá zkouška mráz/obleva).
  • Zátěž a spodní díl jsou samostatné prvky, recyklovatelné.

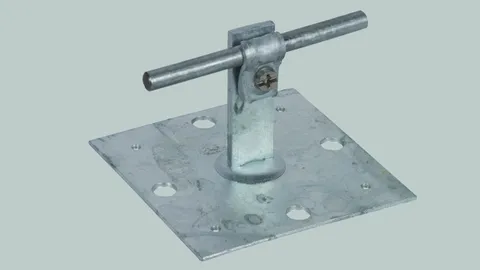

Držák vedení pro ploché střechy, s upevňovacími otvory

Uložení jímacího vedení na ploché střechy, stěny a konstrukce.

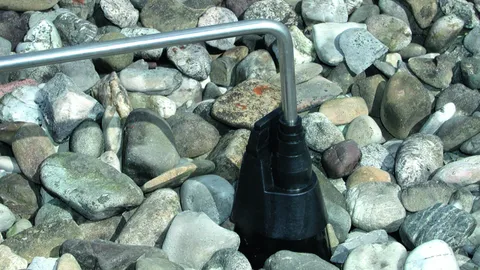

Střešní průchodky

Utěsnění průchodu svodů plochou střechou.

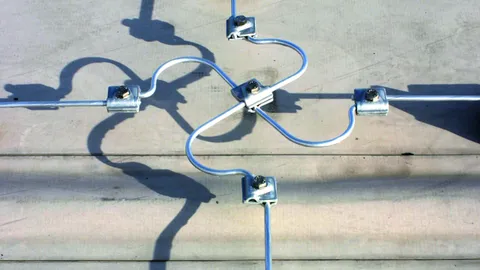

Dilatační propojky

Pro korekci délky vedení vlivem roztažnosti při změnách teploty u delších vedení (je třeba zajistit volné uchycení vedení v držácích).

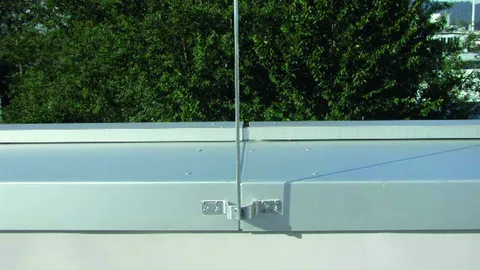

Propojky

Slouží k propojení kovových fasád a plášťů pomocí závrtných šroubů nebo nýtů.

Použití:
Podle DIN EN 62305-3 Bbl. 1 je třeba pro propojení kovových částí o tloušťce ≥ 0,5 mm použít 4 nýty Ø 5 mm, při tloušťce materiálu ≥ 2 mm je třeba použít 2 nerezové závrtné šrouby Ø 6,3 mm. (DIN EN 62305-3 Bbl. 1).

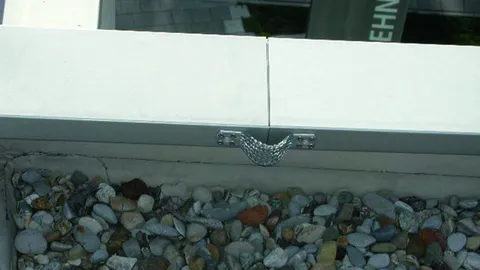

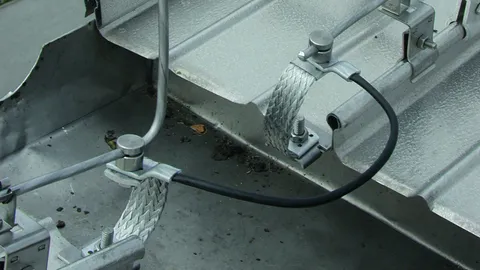

Propojovací pásky

Slouží k propojení kovových fasád a plášťů (nýty nebo šrouby) nebo jako dilatační propojka pro vedení nebo pro kompenzaci teplotních změn délky drátů; připojení např. pomocí svorek KS, obj. č. 301 019.

Upozornění při použití:
Podle DIN EN 62305-3 Bbl. 1 je třeba pro propojení kovových částí o tloušťce ≥ 0,5 mm použít 4 nýty Ø 5 mm, při tloušťce materiálu ≥ 2 mm je třeba použít 2 nerezové samovrtné šrouby Ø 6,3 mm (na obou stranách).

Propojovací lana

Slouží k propojení/přemostění kovových fasád a plášťů nebo pro kompenzaci změn délky drátů souvisejících s teplotouí; připojení např. pomocí svorek KS, obj. č. 301 019.
Pro připojení/přemostění uzemňovacíchh bodů. Vhodné pro ochranu a funkční vyrovnání potenciálů.

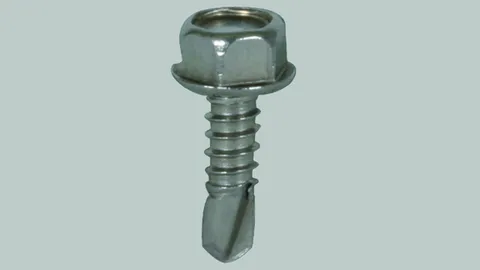

Samovrtný šroub

Samovrtný šroub se šestihrannou hlavou s nákružkem, pro připojení koncovek a propojek např. k oplechování atik, střech nebo k plechovým fasádám s tloušťkou materiálu ≥ 2 mm.

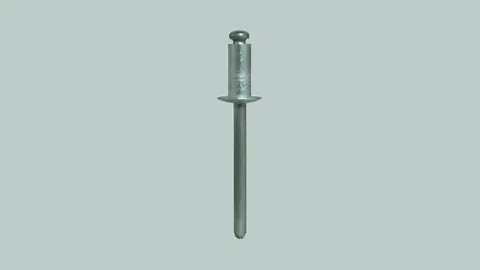

Trhací nýt

Nerezové trhací nýty jsou podle DIN EN 62305-3 Bbl. 1 určeny k připojování spojek, spojovacích pásků a lan.

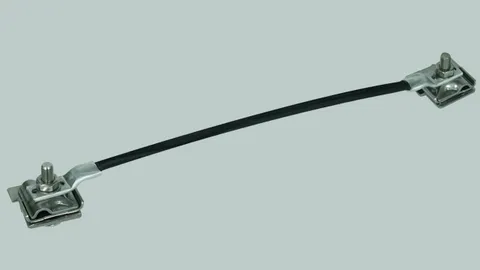

Propojovací lano s připojovacími svorkami na falc

  • Propojovací lano je určeno k propojení kovových fasád, plášťů a konstrukcí, aniž by bylo nutné do nich vrtat
  • Příchytky umožňují připojit ke spoji i pomocný jímač z drátu (Ø 8 - 10 mm)
  • Propojku lze uchytit na falce s úhlem 0 - 45° s max. délkou 18 mm
Vzhledem k tomu, že pro připojení není třeba vrtat, nedojde ke znečištění okolí místa připojení kovovými pilinami.

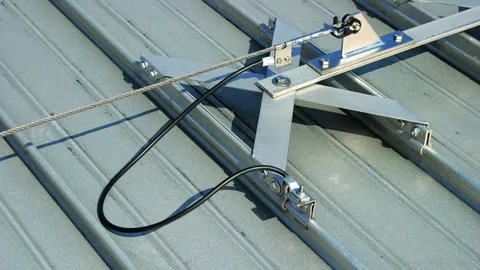

Sada propojovacích lan

Systém pro propojení bezpečnostních lanových zádržných systémů na střechách s jímací soustavou; provedení s připojovací sponou pro bezpečnostní lano a svorku.
