Accessories for HVI Conductor and HVI long Conductor

Concrete block

1 Produkt

Obj. č. 253301 BES 4.6KG SB10 180X180X70

GTIN 4013364129788, Číslo celního sazebníku (EU): 68109100, Váha brutto: 4.60 kg, Balící jednotka: 24.00 pc(s)

Vyobrazení

Další informace

Concrete block
Separate concrete block
For stabilising the base plate
with inserted spacer bar
DEHNGEPRUEFT: no
Type : square, open
Material: concrete (C35/45)
Dimensions: 180 x 180 x 70 mm

Brand: DEHN
Type: BES 4.6KG SB10 180X180X70
Part No.: 253301
or equivalent.



Technické informace

Material concrete (C35/45)
Dimensions 180 x 180 x 70 mm

Produkt 253301 byl přidán na seznam.

K seznamu

Produkt 253301 byl přidán do nákupního košíku.

K nákupnímu košíku

Concrete base

1 Produkt

Obj. č. 102075 BES 8.5KG KT10 16 D240 SET

GTIN 4013364094215, Číslo celního sazebníku (EU): 68109100, Váha brutto: 8.46 kg, Balící jednotka: 120.00 pc(s)

Vyobrazení

Další informace

Concrete base with wedge
Concrete base for mounting air-termination tips length 1 m,
e.g. Part No. 101 001 to protect small roof-mounted structures on flat roofs
or for installing DEHNiso spacers for, e.g. isolated ring conductors

DEHNGEPRUEFT: no
Total weight: 8.5 kg
Diameter Ø: 240 mm
Material: concrete (C45/55)
Material of wedge / adapter: StSt

Brand: DEHN
Type: BES 8.5KG KT10 16 D240 SET
Part No.: 102075
or equivalent.

Certifikáty



Technické informace

Total weight 8.5 kg
Diameter Ø 240 mm
Material concrete (C45/55)
Material of wedge / adapter StSt

Produkt 102075 byl přidán na seznam.

K seznamu

Produkt 102075 byl přidán do nákupního košíku.

K nákupnímu košíku

Roof conductor holder

1 Produkt

Obj. č. 253229 DLH ZS 20 23 V2A 4.7KG BES180 GP300 K

GTIN 4013364159846, Číslo celního sazebníku (EU): 85389099, Váha brutto: 4.89 kg, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Roof conductor holder for routing the HVI Conductor, StSt
Roof conductor holder with two-screw clamp for
routing the HVI Conductor on flat roofs.
Version with concrete block and plastic base plate
Total weight: approx. 4.7 kg
Material of conductor holder: StSt
Conductor support Rd: 20-23 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: DLH ZS 20 23 V2A 4.7KG BES180 GP300 K
Part No.: 253229
or equivalent.

Certifikáty



Technické informace

Material of conductor holder StSt
Conductor support Rd 20-23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 253229 byl přidán na seznam.

K seznamu

Produkt 253229 byl přidán do nákupního košíku.

K nákupnímu košíku

Conductor holder with tensioning strap

1 Produkt

Obj. č. 275320 LH ZS 20 23 SB50.300 V2A

GTIN 4013364099876, Číslo celního sazebníku (EU): 85389099, Váha brutto: 250.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Conductor holder with tensioning strap, StSt
Conductor holder with tensioning strap for installing
the HVI Conductor e.g. at the supporting tube or antenna mast
DEHNGEPRUEFT: no
Material of conductor holder: StSt
Conductor support Rd: 20-23 mm
Tensioning range Ø pipe: 50-300 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: LH ZS 20 23 SB50.300 V2A
Part No.: 275320
or equivalent.

Certifikáty



Technické informace

Material of conductor holder StSt
Conductor support Rd 20-23 mm
Tensioning range Ø pipe 50-300 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275320 byl přidán na seznam.

K seznamu

Produkt 275320 byl přidán do nákupního košíku.

K nákupnímu košíku

Roof conductor holders for flat roofs

1 Produkt

Obj. č. 253015 DLH FB 8 LO 100X100X70

GTIN 4013364022201, Číslo celního sazebníku (EU): 68109100, Váha brutto: 1.05 kg, Balící jednotka: 10.00 pc(s)

Vyobrazení

Další informace

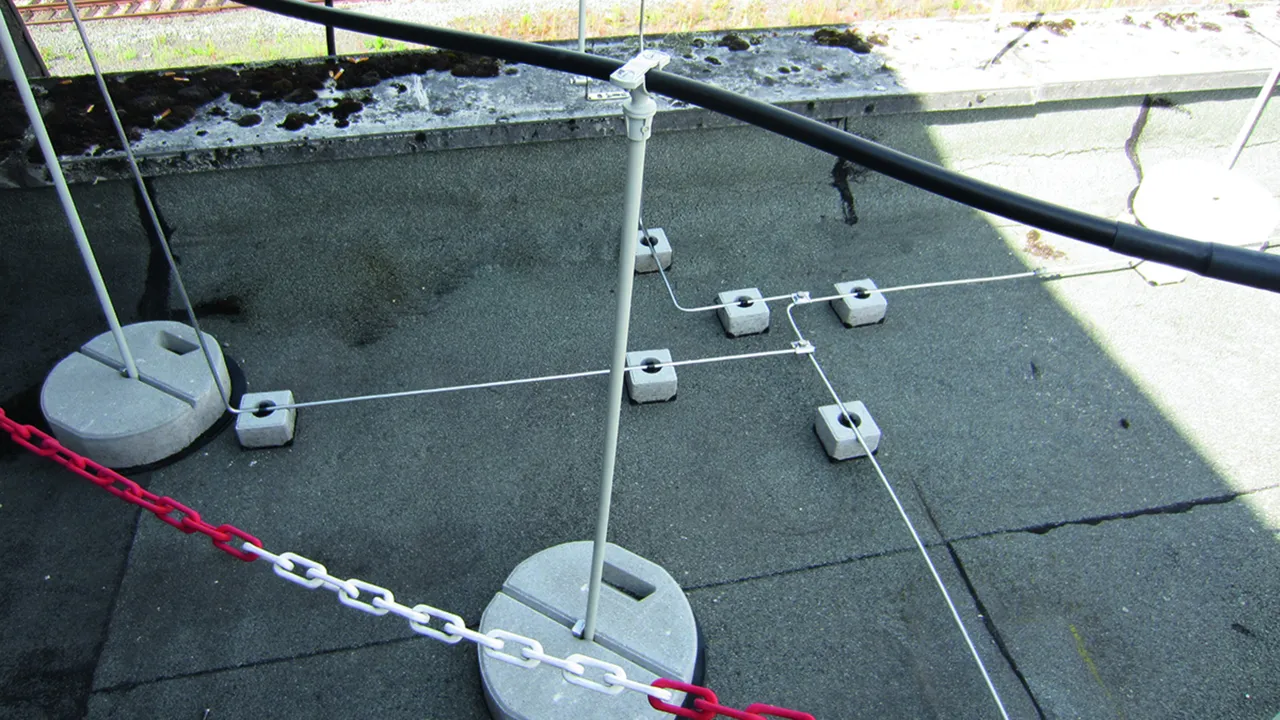

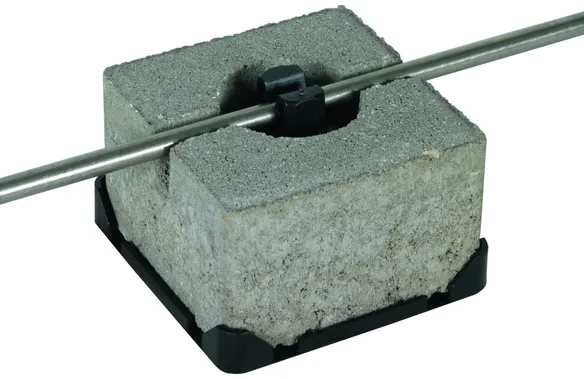

Conductor holder of type FB (loose) for flat roofs
Roof conductor holder for flat roofs for fixing round conductors on flat roofs
With one conductor support type FB
Made of frost-resistant concrete and weather-proof plastic, UV-stabilised
Plastic and concrete parts can be recycled separately
DEHNGEPRUEFT: no
Conductor routing: loose
Material of conductor holder: plastic
Conductor support Rd: 8 mm
Block: concrete (C35/45)
Weight: 1 kg

Brand: DEHN
Type: DLH FB 8 LO 100X100X70
Part No.: 253015
or equivalent.



Technické informace

Conductor routing loose
Material of conductor holder plastic
Conductor support Rd 8 mm
Block concrete (C35/45)
Weight 1 kg

Produkt 253015 byl přidán na seznam.

K seznamu

Produkt 253015 byl přidán do nákupního košíku.

K nákupnímu košíku

Roof conductor holders for roofs with round standing seam

1 Produkt

Obj. č. 202850 DLH RSF ZS 20 23 V2A

GTIN 4013364354135, Číslo celního sazebníku (EU): 85389099, Váha brutto: 205.40 g, Balící jednotka: 25.00 pc(s)

Vyobrazení

Další informace

Roof conductor holder for fixing the HVI Conductor onto metal roofs
Roof conductor holder with two-screw saddle clamp for fixing the HVI Conductor
onto metal roofs with round standing seams
Material of roof conductor holder: StSt
Material of conductor holder: StSt
Clamping range: Ø20-25 mm
Conductor support Rd: 20-23 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: DLH RSF ZS 20 23 V2A
Part No.: 202850
or equivalent.

Certifikáty



Technické informace

Material of roof conductor holder StSt
Material of conductor holder StSt
Clamping range Ø20-25 mm
Conductor support Rd 20-23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 202850 byl přidán na seznam.

K seznamu

Produkt 202850 byl přidán do nákupního košíku.

K nákupnímu košíku

Conductor holder for HVI Conductor

1 Produkt

Obj. č. 275239 LH ZS 23 H10 B6.5X16 V2A

GTIN 4013364115811, Číslo celního sazebníku (EU): 85389099, Váha brutto: 74.60 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace


Conductor holder for HVI Conductor
For mounting the HVI Conductor (grey), e.g. on walls
Material of conductor holder: StSt
Conductor support Rd: 23 mm
Fixing hole: 6.5 x 16 mm
Screw: M6 x 14 mm
Standard: EN 62561-4

Brand: DEHN
Type: LH ZS 23 H10 B6.5X16 V2A
Part No.: 275239
or equivalent.



Technické informace

Material of conductor holder StSt
Conductor support Rd 23 mm
Fixing hole 6.5 x 16 mm
Screw d m M6 x 14 mm
Standard EN 62561-4

Produkt 275239 byl přidán na seznam.

K seznamu

Produkt 275239 byl přidán do nákupního košíku.

K nákupnímu košíku

Conductor holder

1 Produkt

Obj. č. 253279 LH ZS 20 23 KT D16 L85 V2A

GTIN 4013364159877, Číslo celního sazebníku (EU): 85389099, Váha brutto: 182.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Conductor holder for routing HVI Conductors, StSt
Conductor holder with two-screw clamp for
routing the HVI Conductor on flat roofs.
Material: StSt
Conductor support Rd: 20-23 mm
Height of conductor holder: 125 mm
Bolt: Ø16 mm (wedge-fit)

Brand: DEHN
Type: LH ZS 20 23 KT D16 L85 V2A
Part No.: 253279
or equivalent.

Certifikáty



Technické informace

Material StSt
Conductor support Rd 20-23 mm
Height of conductor holder 125 mm
Bolt Ø16 mm (wedge-fit)

Produkt 253279 byl přidán na seznam.

K seznamu

Produkt 253279 byl přidán do nákupního košíku.

K nákupnímu košíku

Spacer for the HVI Conductor / HVI light plus Conductor

1 Produkt

Obj. č. 106815 DH ZS 20 D16 1270 GFK PA

GTIN 4013364381506, Číslo celního sazebníku (EU): 85389099, Váha brutto: 537.70 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Spacer for HVI Conductor GRP
Spacer for HVI Conductor for the variable
sealing end range
For erection in two concrete
bases with fixing wedges
Spacer (insulating clearance) made of glass-fibre reinforced
plastic (GRP) Ø16 mm
Material factor km = 0.7
Colour (lightgrey), UV stabilised
The spacers are dimensioned according to Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Material of conductor holder / adapter: PA
Length: 1270 mm
Conductor support Rd: 20-21 mm
Thread: M8

Brand: DEHN
Type: DH ZS 20 D16 1270 GFK PA
Part No.: 106815
or equivalent.



Technické informace

Material of spacer GRP
Material of conductor holder / adapter PA
Number of concrete bases 2 (17 kg each)
Length 1270 mm
Insulating clearance 1245 mm
Conductor support Rd 20-21 mm
Thread M8

Produkt 106815 byl přidán na seznam.

K seznamu

Produkt 106815 byl přidán do nákupního košíku.

K nákupnímu košíku

Base plate

1 Produkt

Obj. č. 102060 ULP KS D280 SW

GTIN 4013364094987, Číslo celního sazebníku (EU): 39269097, Váha brutto: 139.90 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Base plate to protect the roof sheeting, small
Base plate to protect the roof sheeting under the concrete base
DEHNGEPRUEFT: no
Outside diameter Ø : 280 mm
Inside diameter Ø : 270 mm
Material : EVA
Colour: black ●

Brand: DEHN
Type: ULP KS D280 SW
Part No.: 102060
or equivalent.



Technické informace

Outside diameter Ø 280 mm
Inside diameter Ø 270 mm
Material EVA
Colour black ●

Produkt 102060 byl přidán na seznam.

K seznamu

Produkt 102060 byl přidán do nákupního košíku.

K nákupnímu košíku

Sign

1 Produkt

Obj. č. 480599 HWS 70X30 APA DE EN K

GTIN 4013364105614, Číslo celního sazebníku (EU): 39219090, Váha brutto: 4.57 g, Balící jednotka: 10.00 pc(s)

Vyobrazení

Další informace

Sign
Sign 'ATTENTION! Equipotential Bonding'
Hole distance suitable for two-screw
Id.-No. 039167
DEHNGEPRUEFT: no
Material: plastic
Dimensions: 70 x 30 x 1 mm
Fixing: [2x] Ø6.5 mm

Brand: DEHN
Type: HWS 70X30 APA DE EN K
Part No.: 480599
or equivalent.



Technické informace

Material plastic
Dimensions (l x w x d) 70 x 30 x 1 mm
Fixing [2x] Ø6.5 mm
Hole distance 38 mm

Produkt 480599 byl přidán na seznam.

K seznamu

Produkt 480599 byl přidán do nákupního košíku.

K nákupnímu košíku

Conductor holder with tensioning strap

2 Produkty

Obj. č. 275333 LH ZS 23 SB50.300 PA V2A

GTIN 4013364105072, Číslo celního sazebníku (EU): 85389099, Váha brutto: 219.90 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Conductor holder with tensioning strap, PA
Conductor holder with tensioning strap for installing
the HVI Conductor e.g. at the supporting tube or antenna mast

DEHNGEPRUEFT: no
Material of conductor holder: PA
Conductor support Rd: 23 mm
Tensioning range Ø pipe: 50-300 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: LH ZS 23 SB50.300 PA V2A
Part No.: 275333
or equivalent.



Technické informace

Material of conductor holder PA
Conductor support Rd 23 mm
Tensioning range Ø pipe 50-300 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275333 byl přidán na seznam.

K seznamu

Produkt 275333 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 275330 LH ZS 20 SB50.300 PA V2A

GTIN 4013364105065, Číslo celního sazebníku (EU): 85389099, Váha brutto: 218.30 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Conductor holder with tensioning strap, PA
Conductor holder with tensioning strap for installing
the HVI Conductor e.g. at the supporting tube or antenna mast
DEHNGEPRUEFT: no
Material of conductor holder: PA
Conductor support Rd: 20-21 mm
Tensioning range Ø pipe: 50-300 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: LH ZS 20 SB50.300 PA V2A
Part No.: 275330
or equivalent.



Technické informace

Material of conductor holder PA
Conductor support Rd 20-21 mm
Tensioning range Ø pipe 50-300 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275330 byl přidán na seznam.

K seznamu

Produkt 275330 byl přidán do nákupního košíku.

K nákupnímu košíku

Roof conductor holder for roofs with clamping seam (e.g. RIB-ROOF Speed 500 from Zambelli)

1 Produkt

Obj. č. 202851 DLH KF ZS 20 23 V2A

GTIN 4013364354142, Číslo celního sazebníku (EU): 85389099, Váha brutto: 212.40 g, Balící jednotka: 25.00 pc(s)

Vyobrazení

Další informace

Roof conductor holder for metal roof for HVI Conductor
Roof conductor holder with slotted two-screw clamp for fixing the HVI Conductor
onto metal roofs with clamping seams
Material of roof conductor holder: StSt
Material of conductor holder: StSt
Clamping range: approx. 18 / 22 mm
Conductor support Rd: 20-23 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: DLH KF ZS 20 23 V2A
Part No.: 202851
or equivalent.

Certifikáty



Technické informace

Material of roof conductor holder StSt
Material of conductor holder StSt
Clamping range approx. 18 / 22 mm
Conductor support Rd 20-23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 202851 byl přidán na seznam.

K seznamu

Produkt 202851 byl přidán do nákupního košíku.

K nákupnímu košíku

Roof conductor holder for roofs with standing seam

1 Produkt

Obj. č. 202852 DLH SF ZS 20 23 V2A

GTIN 4013364354159, Číslo celního sazebníku (EU): 85389099, Váha brutto: 157.80 g, Balící jednotka: 25.00 pc(s)

Vyobrazení

Další informace

Roof conductor holder for metal roofs for HVI Conductor
Roof conductor holder with slotted two-screw clamp for fixing the
HVI Conductor on metal roofs with standing seams
Material of roof conductor holder: StSt
Material of conductor holder: StSt
Clamping range: 0.7-8 mm
Conductor support Rd: 20-23 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: DLH SF ZS 20 23 V2A
Part No.: 202852
or equivalent.

Certifikáty



Technické informace

Material of roof conductor holder StSt
Material of conductor holder StSt
Clamping range 0.7-8 mm
Conductor support Rd 20-23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 202852 byl přidán na seznam.

K seznamu

Produkt 202852 byl přidán do nákupního košíku.

K nákupnímu košíku

Base plate

1 Produkt

Obj. č. 102050 ULP KS D370 SW

GTIN 4013364045996, Číslo celního sazebníku (EU): 39269097, Váha brutto: 217.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Base plate to protect the roof sheeting, large
Base plate to protect the roof sheeting
under the concrete base
DEHNGEPRUEFT: no
Outside diameter Ø : 370 mm
Inside diameter Ø : 360 mm
Material: EVA
Colour: black ●

Brand: DEHN
Type: ULP KS D370 SW
Part No.: 102050
or equivalent.



Technické informace

Outside diameter Ø 370 mm
Inside diameter Ø 360 mm
Material EVA
Colour black ●

Produkt 102050 byl přidán na seznam.

K seznamu

Produkt 102050 byl přidán do nákupního košíku.

K nákupnímu košíku

Spacer with EB element for HVI Conductor (length of variable sealing end 350-900 mm)

1 Produkt

Obj. č. 105461 DIDH PAE 20 D16 1270 AL V2A

GTIN 4013364381520, Číslo celního sazebníku (EU): 85389099, Váha brutto: 882.10 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Spacer with EB element length 1270mm
Spacer for establishing the variable
sealing end of the HVI conductor
With MV clamp for the connection of
Rd 16 mm / Rd 8-10 mm.
Concrete base (Part No. 102 010, weight 17 kg) and
base plate (Part No. 102 050) must be ordered
separately.
Material of spacer: Al
Lenght of spacer : 1270 mm
Conductor support Rd: 20 mm
Material of conductor holder: StSt
Length of variable sealing end: 350-900 mm
Max. gust wind speed (1 base 17 kg each; l = 900 mm): 105 km/h
Max. gust wind speed (2 bases 17 kg each; l = 900 mm): 150 km/h
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: DIDH PAE 20 D16 1270 AL V2A
Part No.: 105461
or equivalent.

Certifikáty



Technické informace

Material of spacer Al
Lenght of spacer 1270 mm
Conductor support Rd 20 mm
Material of conductor holder StSt
Length of variable sealing end 350-900 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105461 byl přidán na seznam.

K seznamu

Produkt 105461 byl přidán do nákupního košíku.

K nákupnímu košíku

Base plate

1 Produkt

Obj. č. 253300 GP B10 H60 D300 KS GR

GTIN 4013364129771, Číslo celního sazebníku (EU): 85389099, Váha brutto: 196.67 g, Balící jednotka: 24.00 pc(s)

Vyobrazení

Další informace

Base plate
Separate base plate
To hold the spacer bar and
to protect the roof sheeting under the concrete block.
DEHNGEPRUEFT: no
Diameter Ø: 300 mm
Diameter Ø of lock bush: 10 mm
Height: 60 mm
Material: plastic

Brand: DEHN
Type: GP B10 H60 D300 KS GR
Part No.: 253300
or equivalent.



Technické informace

Diameter Ø 300 mm
Diameter Ø of lock bush 10 mm
Height 60 mm
Material plastic
Colour grey ●

Produkt 253300 byl přidán na seznam.

K seznamu

Produkt 253300 byl přidán do nákupního košíku.

K nákupnímu košíku

Separate grip head

1 Produkt

Obj. č. 106324 SPK 25X0.3 V2A

GTIN 4013364099074, Číslo celního sazebníku (EU): 85389099, Váha brutto: 51.70 g, Balící jednotka: 20.00 pc(s)

Vyobrazení

Další informace

Grip head, StSt
Pipe clamp for attachment and clip
Separate grip head, for combination with endless tensioning strap (Part No. 540 901)
for larger pipe diameters, e.g. for attachment with fixing bush (Part No. 106 322)

DEHNGEPRUEFT: no
Material of head: StSt
For strap: 25 x 0.3 mm
Screw: M8 x 20 mm
Material of screw: StSt

Brand: DEHN
Type: SPK 25X0.3 V2A
Part No.: 106324
or equivalent.

Certifikáty



Technické informace

Material of head StSt
For strap (w x d) 25 x 0.3 mm
Screw di M8 x 20 mm
Material of screw StSt

Produkt 106324 byl přidán na seznam.

K seznamu

Produkt 106324 byl přidán do nákupního košíku.

K nákupnímu košíku

Conductor holder

2 Produkty

Obj. č. 275250 LH ZS 20 23 GM8 V2A

GTIN 4013364155602, Číslo celního sazebníku (EU): 85389099, Váha brutto: 49.00 g, Balící jednotka: 25.00 pc(s)

Staré provedení

Vyobrazení

Další informace

Wall-mounted conductor holder with thread, StSt, M8
Conductor holder with two-screw clamp for HVI Conductors / CUI Conductors e.g. for wall mounting
Material of conductor holder: StSt
Conductor support Rd: 20-23 mm
Thread: M8
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: LH ZS 20 23 GM8 V2A
Part No.: 275250
or equivalent.

Certifikáty



Technické informace

Material of conductor holder StSt
Conductor support Rd 20-23 mm
Thread M8
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275250 byl přidán na seznam.

K seznamu

Produkt 275250 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 275251 LH ZS 20 23 GM6 V2A

GTIN 4013364155619, Číslo celního sazebníku (EU): 85389099, Váha brutto: 49.00 g, Balící jednotka: 25.00 pc(s)

Staré provedení

Vyobrazení

Další informace

Wall-mounted conductor holder with thread, StSt, M6
Conductor holder withtwo screw clamp for HVI Conductors / CUI Conductors e.g. for wall mounting
Material of conductor holder: StSt
Conductor support Rd: 20-23 mm
Thread: M6
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: LH ZS 20 23 GM6 V2A
Part No.: 275251
or equivalent.

Certifikáty



Technické informace

Material of conductor holder StSt
Conductor support Rd 20-23 mm
Thread M6
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275251 byl přidán na seznam.

K seznamu

Produkt 275251 byl přidán do nákupního košíku.

K nákupnímu košíku

Conductor holder

1 Produkt

Obj. č. 275259 LH ZS 20 23 KS H10 V2A

GTIN 4013364155633, Číslo celního sazebníku (EU): 85389099, Váha brutto: 52.00 g, Balící jednotka: 25.00 pc(s)

Vyobrazení

Další informace

Wall-mounted conductor holder with plastic base, StSt
Conductor holder with two-screw clamp
for HVI Conductors / CUI Conductors including plastic base e.g. for wall mounting
Material of conductor holder: StSt
Conductor support Rd: 20-23 mm
Thread: M8
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: LH ZS 20 23 KS H10 V2A
Part No.: 275259
or equivalent.

Certifikáty



Technické informace

Material of conductor holder StSt
Conductor support Rd 20-23 mm
Thread M8
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275259 byl přidán na seznam.

K seznamu

Produkt 275259 byl přidán do nákupního košíku.

K nákupnímu košíku

Variable tripod with EB element for HVI Conductor (length of variable sealing end 900-1500 mm)

1 Produkt

Obj. č. 105469 V DBS RA320 PAE 20 V 600 1180 V2A

GTIN 4013364381575, Číslo celního sazebníku (EU): 85389099, Váha brutto: 3.70 kg, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Tripod with EB element length max. 1180mm
Variable tripod for implementing the variable
sealing end of the HVI Conductor
With UNI earthing clamp for connecting
1x Rd 8-10 mm and 1x conductor 4-50 mm²
Concrete base (Part No. 102 010, weight 8.5 kg) and
base plate (Part No. 102 060) must be ordered
separately.
Material of tripod: StSt
Conductor support Rd: 20 mm
Adjustment range of spacer: 600-1180 mm
Length of variable sealing end: 900-1500 mm
Max. gust wind speed (3 bases 8.5 kg each; l = 900 mm): 180 km/h
Max. gust wind speed (3 bases 8.5 kg each; l = 1500 mm): 110 km/h
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: V DBS RA320 PAE 20 V 600 1180 V2A
Part No.: 105469
or equivalent.

Certifikáty



Technické informace

Material of tripod StSt
Radius 320 mm
Number of concrete bases 3 (8.5 kg each)
Conductor support Rd 20 mm
Adjustment range of spacer 600-1180 mm
Length of variable sealing end 900-1500 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105469 byl přidán na seznam.

K seznamu

Produkt 105469 byl přidán do nákupního košíku.

K nákupnímu košíku

Concrete base

1 Produkt

Obj. č. 102010 BES 17KG KT16 D337 SET

GTIN 4013364057814, Číslo celního sazebníku (EU): 68109100, Váha brutto: 17.62 kg, Balící jednotka: 54.00 pc(s)

Vyobrazení

Další informace

Concrete base with fixing wedge
Concrete base with fixing wedge for air-termination rods or self-supporting air-termination rods with tripod for protection of roof superstructures on flat roofs, or for installing spacers of the DEHNiso spacer programme for, e.g. the sealing end of the HVI Conductor, the adjusting range of the HVI light Conductor or for isolated ring conductors
Stackable, weather and frost-proof
DEHNGEPRUEFT: no
Weight: 17 kg
Support: with fixing wedge Ø16 mm
Diameter Ø: 337 mm
Material: concrete (C45/55)
Material of wedge / adapter: StSt

Brand: DEHN
Type: BES 17KG KT16 D337 SET
Part No.: 102010
or equivalent.

Certifikáty



Technické informace

Weight 17 kg
Support with fixing wedge Ø16 mm
Diameter Ø 337 mm
Material concrete (C45/55)
Material of wedge / adapter StSt

Produkt 102010 byl přidán na seznam.

K seznamu

Produkt 102010 byl přidán do nákupního košíku.

K nákupnímu košíku

Conductor holder for the HVI Conductor / HVI light plus Conductor

1 Produkt

Obj. č. 275229 LH ZS 20 H10 B6.5X16 V2A

GTIN 4013364102040, Číslo celního sazebníku (EU): 85389099, Váha brutto: 61.30 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Další informace

Conductor holder for CUI Conductor, height 10 mm
Conductor holder for mounting the HVI Conductor (black)
or the HVI light Conductor (e.g. for wall mounting)
DEHNGEPRUEFT: no
Material of conductor holder: StSt
Conductor support Rd: 20-21 mm
Fixing hole: 6.5 x 16 mm
Screw: M6 x 14 mm

Brand: DEHN
Type: LH ZS 20 H10 B6.5X16 V2A
Part No.: 275229
or equivalent.



Technické informace

Material of conductor holder StSt
Conductor support Rd 20-21 mm
Fixing hole 6.5 x 16 mm
Screw dm M6 x 14 mm

Produkt 275229 byl přidán na seznam.

K seznamu

Produkt 275229 byl přidán do nákupního košíku.

K nákupnímu košíku

Pipe clamp

1 Produkt

Obj. č. 106323 BRS SPB25 50.300 V2A

GTIN 4013364097315, Číslo celního sazebníku (EU): 85389099, Váha brutto: 121.50 g, Balící jednotka: 10.00 pc(s)

Vyobrazení

Další informace

Pipe clamp, StSt
Pipe clamp for attachment and clip for fixing (clamping) the clip (Part No. 106 321) or the attachment with fixing bush (Part No. 106 322) to different pipes
DEHNGEPRUEFT: no
Material of head / strap: StSt
Clamping range Ø: 50-300 mm
Dimensions of strap: 1100 x 25 x 0.3 mm
Material of screw: StSt

Brand: DEHN
Type: BRS SPB25 50.300 V2A
Part No.: 106323
or equivalent.

Certifikáty



Technické informace

Material of head / strap StSt
Clamping range Ø 50-300 mm
Dimensions of strap 1100 x 25 x 0.3 mm
Material of screw StSt

Produkt 106323 byl přidán na seznam.

K seznamu

Produkt 106323 byl přidán do nákupního košíku.

K nákupnímu košíku

Sign

1 Produkt

Obj. č. 480598 HWS 300X210 AGBS HVI DE EN K

GTIN 4013364105607, Číslo celního sazebníku (EU): 39219090, Váha brutto: 90.84 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Sign
Sign 'ATTENTION! Separated Lightning Protection with
HVI Conductor system'
DEHNGEPRUEFT: no
Material: plastic
Dimensions: 300 x 210 x 1 mm
Fixing: [4x] Ø6.5 mm
Hole distance: 270 / 180 mm

Brand: DEHN
Type: HWS 300X210 AGBS HVI DE EN K
Part No.: 480598
or equivalent.



Technické informace

Material plastic
Dimensions (l x w x d) 300 x 210 x 1 mm
Fixing [4x] Ø6.5 mm
Hole distance 270 / 180 mm

Produkt 480598 byl přidán na seznam.

K seznamu

Produkt 480598 byl přidán do nákupního košíku.

K nákupnímu košíku

EB clamp

1 Produkt

Obj. č. 405020 PAK 20 AQ4 95 STTZN

GTIN 4013364098459, Číslo celního sazebníku (EU): 85389099, Váha brutto: 84.20 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Equipotential bonding (EB) clamp, HVI Conductor
EB clamp for connecting the special coating of the HVI Conductor with the equipotential bonding
DEHNGEPRUEFT: no
Material of cage clamp: St/tZn
Clamping range Ø: 20 mm
Terminal cross-section: 4-95 mm2

Brand: DEHN
Type: PAK 20 AQ4 95 STTZN
Part No.: 405020
or equivalent.

Certifikáty



Technické informace

Material of cage clamp St/tZn
Clamping range Ø 20 mm
Terminal cross-section 4-95 mm2

Produkt 405020 byl přidán na seznam.

K seznamu

Produkt 405020 byl přidán do nákupního košíku.

K nákupnímu košíku

Adapter for installing the HVI light Conductor / HVI Conductor / HVI light plus Conductor on flat roofs

1 Produkt

Obj. č. 253026 RLA 20 FB K SW

GTIN 4013364100169, Číslo celního sazebníku (EU): 39269097, Váha brutto: 9.50 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Další informace

Adapter for installing HVI conductors on flat roofs
Adapter for installing the HVI Conductor on a flat roof or
also for the HVI light Conductor for snapping on to
the roof conductor holder type FB (part no. 253 015) and
KF (part no. 253 030)
DEHNGEPRUEFT: no
Colour: black ●
Conductor support Rd: 20-21 mm

Brand: DEHN
Type: RLA 20 FB K SW
Part No.: 253026
or equivalent.



Technické informace

Material plastic
Colour black ●
Conductor support Rd 20-21 mm

Produkt 253026 byl přidán na seznam.

K seznamu

Produkt 253026 byl přidán do nákupního košíku.

K nákupnímu košíku

Conductor holder for fixing with a tensioning strap

1 Produkt

Obj. č. 275319 LH ZS 20 23 SBH 25X0.3 V2A

GTIN 4013364229952, Číslo celního sazebníku (EU): 85389099, Váha brutto: 131.50 g, Balící jednotka: 10.00 pc(s)

Vyobrazení

Další informace

Conductor holder for fixing with a tensioning strap, StSt
Stainless steel conductor holder for HVI Conductor
for attaching to pipes or antenna masts, e.g. using a pipe clamp (Part No. 106 323)
Material of conductor holder: StSt
Conductor support Rd: 20-23 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: LH ZS 20 23 SBH 25X0.3 V2A
Part No.: 275319
or equivalent.

Certifikáty



Technické informace

Material of conductor holder StSt
Conductor support Rd 20-23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275319 byl přidán na seznam.

K seznamu

Produkt 275319 byl přidán do nákupního košíku.

K nákupnímu košíku

Conductor holder

1 Produkt

Obj. č. 253289 LH ZS 20 23 DS10 L75 V2A

GTIN 4013364159860, Číslo celního sazebníku (EU): 85389099, Váha brutto: 94.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Conductor holder with two-screw clamp for
routing the HVI Conductor on flat roofs.
Material: StSt
Conductor support Rd: 20-23 mm
Height of conductor holder: 87 mm
Bolt: Ø10 mm (push-fit)

Brand: DEHN
Type: LH ZS 20 23 DS10 L75 V2A
Part No.: 253289
or equivalent.

Certifikáty



Technické informace

Material StSt
Conductor support Rd 20-23 mm
Height of conductor holder 87 mm
Bolt Ø10 mm (push-fit)

Produkt 253289 byl přidán na seznam.

K seznamu

Produkt 253289 byl přidán do nákupního košíku.

K nákupnímu košíku

Roof conductor holder

1 Produkt

Obj. č. 202829 DLH ZS 20 23 H55 L205 V2A

GTIN 4013364159822, Číslo celního sazebníku (EU): 85389099, Váha brutto: 119.00 g, Balící jednotka: 1.00 pc(s)

Staré provedení

Vyobrazení

Další informace

Roof conductor holder, StSt
Roof conductor holder with two-screw clamp
and embossed brace
for installing HVI Conductors on the surface
of gable roofs
Material of roof conductor holder: StSt
Material of conductor holder: StSt
Conductor support Rd: 20-23 mm
Length of brace: 205 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: DLH ZS 20 23 H55 L205 V2A
Part No.: 202829
or equivalent.

Certifikáty



Technické informace

Material of roof conductor holder StSt
Material of conductor holder StSt
Conductor support Rd 20-23 mm
Length of brace 205 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 202829 byl přidán na seznam.

K seznamu

Produkt 202829 byl přidán do nákupního košíku.

K nákupnímu košíku

Roof conductor holder

1 Produkt

Obj. č. 253239 DLH ZS 20 23 V2A 8.5KG KT D240 ULP

GTIN 4013364159853, Číslo celního sazebníku (EU): 85389099, Váha brutto: 8.70 kg, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Roof conductor holder for installing HVI light Conductors, StSt
Roof conductor holder with two-screw clamp
for installing HVI Conductors on flat roofs.
For use with a concrete block and base plate.
Total weight: approx. 8.6 kg
Material of conductor holder: StSt
Conductor support Rd: 20-23 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: DLH ZS 20 23 V2A 8.5KG KT D240 ULP
Part No.: 253239
or equivalent.

Certifikáty



Technické informace

Material of conductor holder StSt
Conductor support Rd 20-23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 253239 byl přidán na seznam.

K seznamu

Produkt 253239 byl přidán do nákupního košíku.

K nákupnímu košíku

Roof conductor holder with connection lug

1 Produkt

Obj. č. 202853 DLH AL ZS 20 23 V2A

GTIN 4013364354166, Číslo celního sazebníku (EU): 85389099, Váha brutto: 113.00 g, Balící jednotka: 25.00 pc(s)

Vyobrazení

Další informace

Roof conductor holder for metal roofs for HVI Conductors
Roof conductor holder with slotted two-screw saddle clamp and Z-shaped connection lug
for fixing the HVI Conductor to metal roofs
Material of roof conductor holder: StSt
Material of conductor holder: StSt
Fixing: [4x] Ø5.2 / [2x] Ø6.5 mm
Conductor support Rd: 20-23 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: DLH AL ZS 20 23 V2A
Part No.: 202853
or equivalent.

Certifikáty



Technické informace

Material of roof conductor holder StSt
Material of conductor holder StSt
Fixing [4x] Ø5.2 / [2x] Ø6.5 mm
Conductor support Rd 20-23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 202853 byl přidán na seznam.

K seznamu

Produkt 202853 byl přidán do nákupního košíku.

K nákupnímu košíku

Tensioning strap

1 Produkt

Obj. č. 540901 SPB 25X0.3 L100M V2A

GTIN 4013364076525, Číslo celního sazebníku (EU): 73269098, Váha brutto: 6.30 kg, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Pipe clamps for hazardous areas, tensioning strap
Earthing pipe clamp for combination with different
fixing elements or connection components
DEHNGEPRUEFT: no
Material: StSt
Strap dimensions: 25 x 0.3 mm
Length: 100 m

Brand: DEHN
Type: SPB 25X0.3 L100M V2A
Part No.: 540901
or equivalent.

Certifikáty



Technické informace

Material StSt
Strap dimensions (w x d) 25 x 0.3 mm
Length 100 m

Produkt 540901 byl přidán na seznam.

K seznamu

Produkt 540901 byl přidán do nákupního košíku.

K nákupnímu košíku

Conductor holder for the HVI Conductor / HVI light plus Conductor

2 Produkty

Obj. č. 275225 LH ZS 23 H19 IGM8 GR PA

GTIN 4013364103467, Číslo celního sazebníku (EU): 85389099, Váha brutto: 20.20 g, Balící jednotka: 1.00 pc(s)

Staré provedení

Vyobrazení

Další informace

Conductor holder for HVI Conductors, grey
Conductor holder for HVI Conductors
For mounting the HVI Conductor (grey) e.g. wall mounting and for mounting in the sealing end range
DEHNGEPRUEFT: no
Material of conductor holder: PA
Conductor support Rd: 23 mm
Female thread: M8
Fixing hole: 6.5 mm
Screw: M6 x 13 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: LH ZS 23 H19 IGM8 GR PA
Part No.: 275225
or equivalent.



Technické informace

Material of conductor holder PA
Conductor support Rd 23 mm
Female thread M8
Fixing hole 6.5 mm
Screw dh M6 x 13 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275225 byl přidán na seznam.

K seznamu

Produkt 275225 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 275220 LH ZS 20 H19 IGM8 GR PA

GTIN 4013364103450, Číslo celního sazebníku (EU): 39269097, Váha brutto: 20.00 g, Balící jednotka: 25.00 pc(s)

Staré provedení

Vyobrazení

Další informace

Conductor holder for HVI Conductors (black)
Conductor holder for HVI Conductors
For mounting the HVI Conductor (black) e.g. on walls and in the sealing end range
DEHNGEPRUEFT: no
Material of conductor holder: PA
Conductor support Rd: 20-21 mm
Female thread: M8
Fixing hole: 6.5 mm
Screw: M6 x 13 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: LH ZS 20 H19 IGM8 GR PA
Part No.: 275220
or equivalent.



Technické informace

Material of conductor holder PA
Conductor support Rd 20-21 mm
Female thread M8
Fixing hole 6.5 mm
Screw dh M6 x 13 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275220 byl přidán na seznam.

K seznamu

Produkt 275220 byl přidán do nákupního košíku.

K nákupnímu košíku

Conductor holder

1 Produkt

Obj. č. 275252 LH ZS 20 23 B5.5X10 V2A

GTIN 4013364155626, Číslo celního sazebníku (EU): 85389099, Váha brutto: 49.00 g, Balící jednotka: 25.00 pc(s)

Staré provedení

Vyobrazení

Další informace

Wall-mounted conductor holder with slotted hole, StSt
Conductor holder with two-screw clamp for HVI Conductors / CUI Conductors, e.g. for wall mounting
Material of conductor holder: StSt
Conductor support Rd: 20-23 mm
Fixing hole: 5.5 x 10 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: LH ZS 20 23 B5.5X10 V2A
Part No.: 275252
or equivalent.

Certifikáty



Technické informace

Material of conductor holder StSt
Conductor support Rd 20-23 mm
Fixing hole 5.5 x 10 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275252 byl přidán na seznam.

K seznamu

Produkt 275252 byl přidán do nákupního košíku.

K nákupnímu košíku
back to top
